اسطوانة الهواء

طاولة منزلق هوائية رفيعة للغاية وعالية الصلابة SOLH Richge MXF قابلة للتبديل مع سلسلة SMC MXF. يتم ترتيب الأسطوانة ودليل الأسطوانة المتقاطعة بالتوازي، مع تقليل ارتفاع الجسم بنسبة 40% مقارنة بنماذج MXS المكافئة، مما يجعلها مثالية لمعدات التشغيل الآلي ذات الخلوص الرأسي المحدود. إنه يدعم التثبيت المزدوج العلوي والسفلي مع فتحات دبوس تحديد المواقع، وتكرار دقة تحديد المواقع ±0.02 مم، وأحجام التجويف φ8 ~ 20 مم والحد الأقصى للسكتة القياسية 100 مم. مجهزة بمخازن مؤقتة من مادة البولي يوريثين مزدوجة الأطراف بشكل قياسي، وأدوات ضبط السكتة الاختيارية X10/X11 والمخازن المؤقتة الهيدروليكية. يعمل المغناطيس المدمج مع المفاتيح المغناطيسية ويتيح تشغيل دورة طويلة خالية من الزيت. يستخدم على نطاق واسع لنقل الحمل المتوسط ​​والطويل مثل التعامل مع وحدة 3C والضغط الدقيق وتبديل المحطة.

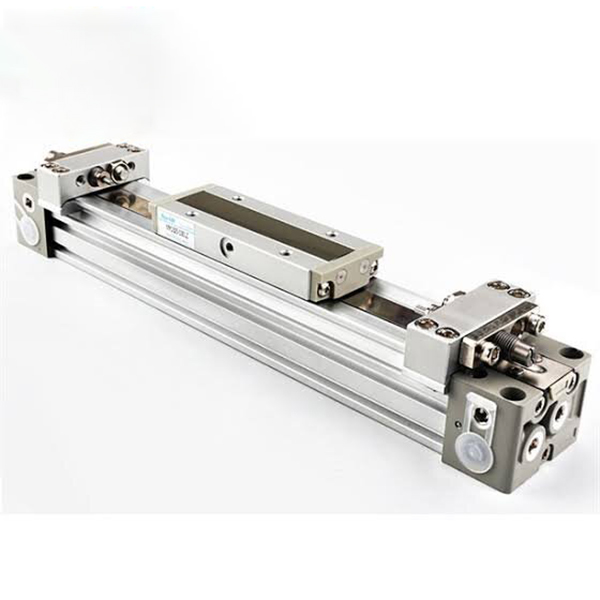

تحقق الأسطوانة الأساسية بدون قضبان المفصلة ميكانيكيًا SOLH MY1B إمكانية التبادل الكامل مع نماذج SMC المقابلة. مُجهز بحزام إغلاق داخلي وحزام خارجي مقاوم للغبار، فهو يلغي قضيب المكبس الخارجي، الذي يكون طول تركيبه الإجمالي قريبًا من الشوط الفعال ويوفر أكثر من 50% من مساحة التخطيط مقارنةً بأسطوانات قضيب الربط. تتراوح أحجام التجويف من φ10 إلى 100 مم مع حد أقصى يصل إلى 5000 مم. يتم توصيل الطاولة المنزلقة بشكل صارم بالمكبس مع مقاومة انحناء رائعة، مما يسمح بتركيب الحمل المباشر بدون أدلة مساعدة تحت الأحمال الخفيفة. تتوفر الأنابيب بأربعة اتجاهات (أمامية، خلفية، جانبية، سفلية)؛ تحقق الطرازات φ25~40 انخفاضًا في الوزن بنسبة 17%. تم تجهيز وسائد هوائية قياسية مدمجة قابلة للتعديل، مع مصدات هيدروليكية خارجية اختيارية وأدوات ضبط ثنائية الأطراف. تتناسب الأخاديد المحجوزة مسبقًا مع المفاتيح المغناطيسية من سلسلة D-M9، ويتم دعم التشغيل الخالي من الزيت لورش العمل النظيفة. مصنفة حسب سعة الحمولة: φ10~20 للخدمة الخفيفة، φ25~40 للخدمة المتوسطة الخفيفة، φ50~63 للخدمة المتوسطة، φ80~100 للخدمة الشاقة. يتم تطبيقه على نطاق واسع في نقل المواد لمسافات طويلة، وتشغيل الباب الأوتوماتيكي، وتحويل قطع العمل الثقيلة في التشغيل الآلي وتحديد المواقع بضربة طويلة، مما يدفع خطوط الأتمتة غير القياسية كحل اقتصادي عالمي للقيادة الخطية.

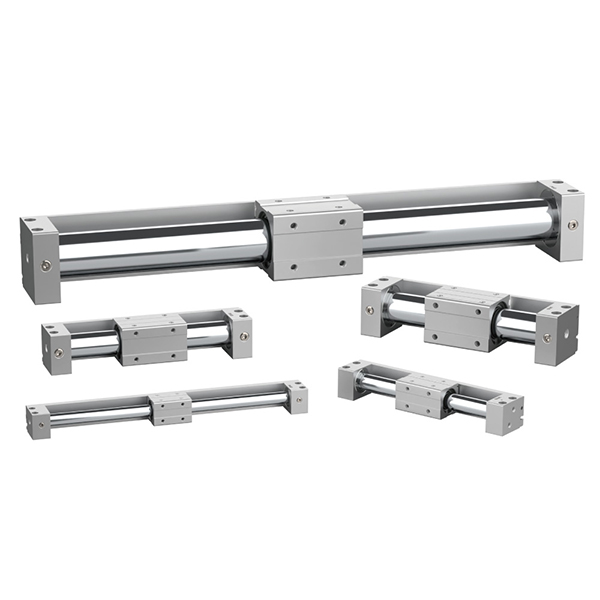

إن أسطوانة التوصيل المغناطيسي SOLH CY3 هي نسخة مطورة من سلسلة CY1 مع إمكانية التبادل الكامل الأبعاد مع نظيراتها SMC. إنها تعتمد محركًا متزامنًا مغناطيسيًا غير متصل بين المكبس الداخلي وعربة الشريحة الخارجية داخل برميل مغلق بالكامل لتحقيق عدم تسرب الهواء وتشغيل خالي من التلوث. تتراوح أحجام التجويف من φ6 إلى φ63 مم مع أقصى شوط يصل إلى 5000 مم، مما يقلل من أثر التثبيت بنسبة 50% مقارنة بأسطوانات قضيب الربط التقليدية. يتوفر نوعان مختلفان: النوع الأساسي CY3B الذي يتطلب أقواس نهاية وأدلة خارجية لتجنب الحمل اللامركزي والفصل المغناطيسي؛ نسخة التثبيت المباشر CY3R مثبتة مباشرة على قاعدة المعدات لتوفير مساحة تركيب إضافية. تعمل الحلقات المطولة المقاومة للتآكل على تقليل الحد الأدنى لضغط العمل إلى 0.12 ميجا باسكال. تم تجهيز مصدات مطاطية قياسية مزدوجة الأطراف، ويدعم الإصدار الاختياري عالي السرعة X160 سرعة قصوى تبلغ 1500 مم/ثانية. تستوعب الفتحات المعدة مسبقًا المفاتيح المغناطيسية D-M9 للحصول على تعليقات حول الموقع. التشغيل القياسي الخالي من الزيت يناسب ورش العمل الخالية من الغبار لأشباه الموصلات والإلكترونيات والصناعات الطبية والغذائية. إنه يتعامل مع الأحمال الخفيفة إلى المتوسطة من 0.5 كجم إلى 40 كجم لنقل قطع العمل لمسافات طويلة، وتشغيل الباب الوقائي، والحركة الخطية المدمجة طويلة الشوط في أتمتة صحية.

سلسلة SOLH CY1 عبارة عن أسطوانة اقتران مغناطيسية اقتصادية كلاسيكية بدون قضبان، وهي سلف سلسلة CY3 التي تمت ترقيتها، وقابلة للتبديل بالكامل من حيث الأبعاد مع منتجات SMC CY1 الأصلية. إنها تعتمد محركًا متزامنًا مغناطيسيًا غير متصل وهيكل برميل مغلق بالكامل مع عدم تسرب الهواء، مناسب لبيئات العمل النظيفة الخالية من الزيت في الصناعات الإلكترونية والطبية والغذائية. تتراوح أحجام التجويف من φ6 إلى 63 مم، والشوط القياسي يصل إلى 1000 مم والحد الأقصى للشوط الممتد 1500 مم مع أداء ممتاز من حيث التكلفة. تتوفر خمسة إصدارات هيكلية: النوع الأساسي CY1B الذي يتطلب أدلة خارجية وأقواس نهاية؛ CY1S مع محامل انزلاقية مدمجة للأحمال الخفيفة بدون أدلة إضافية؛ نوع محمل كروي CY1L من أجل التبادل السلس عالي التردد؛ نموذج CY1H عالي الدقة يحقق دقة تحديد المواقع المتكررة ± 0.02 مم؛ نوع CY1F منخفض الارتفاع مع ارتفاع إجمالي مخفض بنسبة 29% لتوفير مساحة تركيب رأسية ضيقة. الحد الأدنى لضغط البداية هو 0.18 ميجا باسكال، وهو مزود بمصدات مطاطية قياسية مزدوجة الأطراف ومصدات هيدروليكية خارجية اختيارية، متوافقة مع المفاتيح المغناطيسية D-M9 وD-A9 لتعليق إشارة الموقع. إنها تكلف أقل من سلسلة CY3 وتعمل كخيار فعال من حيث التكلفة للأتمتة التقليدية محدودة الميزانية بما في ذلك نقل المواد في الغرف النظيفة، والقيادة الواقية للأبواب، ونقل قطع العمل لمسافات متوسطة إلى طويلة تحت أحمال خفيفة إلى متوسطة تتراوح من 0.5 كجم إلى 40 كجم.

تم تصميم أسطوانة التوصيل المغناطيسي من سلسلة SOLH RM لتكون قابلة للتبديل مع نظيراتها من Airtac. إنها تعتمد محركًا متزامنًا مغناطيسيًا غير متصل وهيكل برميل مغلق بالكامل من أجل عدم التسرب والتشغيل الخالي من الغبار، ومناسب للبيئات النظيفة الخالية من الزيوت في الصناعات الإلكترونية والطبية والغذائية. تتراوح أحجام التجويف من φ10 إلى φ40 مم بحد أقصى يبلغ 2000 مم، وتعمل ضمن نطاق واسع من درجات الحرارة الصناعية من -20 درجة مئوية إلى 70 درجة مئوية وتتميز بحد أدنى لضغط بدء التشغيل يبلغ 0.15 ميجا باسكال. تتوفر أربعة أنواع هيكلية: النوع الأساسي RMS بدون أدلة مدمجة تتطلب قضبانًا خارجية وأقواسًا نهائية بأقل تكلفة؛ النوع القياسي RMT مدمج بقضبان توجيه مزدوجة ومحامل منزلقة لمقاومة الأحمال الجانبية العادية بدون أدلة إضافية لسهولة التركيب؛ نسخة دقيقة من RMTL مع قضبان توجيه ممتدة عالية الدقة تحقق دقة تحديد موضع متكررة تبلغ ±0.1 مم؛ نوع الشريحة المعززة للخدمة الشاقة RMH مع قدرة قوية مضادة للانحراف لتحمل حمل مستقل. تم تجهيز حواجز مطاطية قياسية مزدوجة الأطراف، مع حواجز اختيارية قابلة للتعديل وحواجز هيدروليكية خارجية لحركة مستقرة تصل إلى 500 مم/ثانية. تتوافق مجموعات المفاتيح المغناطيسية الاختيارية مع مستشعرات D-M9 للحصول على تعليقات إشارة الموقع. تعمل الهياكل التوجيهية المدمجة على تقليل تكاليف الشراء والتجميع الإضافية للأدلة الخطية الخارجية. إنه يوفر أداءً متميزًا من حيث التكلفة مقارنةً بسلسلة SMC CY1 وCY3، المستخدمة على نطاق واسع في نقل المواد لمسافات طويلة، وتشغيل الأبواب الواقية، والتعديل التحديثي الموفر للمساحة لأسطوانات قضبان الربط التقليدية على خطوط الإنتاج الآلية متوسطة الميزانية.

إن أسطوانة قضيب التوجيه الصغيرة الحجم للغاية SOLH MGJ قابلة للتبديل بالكامل مع منتجات SMC القياسية، والتي تم تطويرها حصريًا للأتمتة المصغرة. إنه يوفر فقط حجمين صغيرين للتجويف φ6 مم وφ10 مم مع أشواط قصيرة للغاية من 5 مم إلى 20 مم. توفر قضبان التوجيه المزدوجة المدمجة وإطار التوجيه المتكامل أداءً فائق الدقة ضد الدوران ضمن ±0.1 درجة، مما يمنع الإزاحة الزاوية أثناء التثبيت وتجميع المكونات الدقيقة. هيكل خفيف الوزن للغاية يزن فقط 27.3 جرامًا لطراز MGJ6-5. تعمل أسطح التثبيت المزدوجة (الجانب السفلي والخلفي) والأنابيب والأسلاك المركزية أحادية الجانب على تسهيل التخطيط الأنيق لترتيب كثيف متعدد الأسطوانات. اعتماد هيكل خالي من الزيت ولا يحتاج إلى صيانة مع عوازل مطاطية مزدوجة النهاية، فهو يدعم التبادل المستقر عالي التردد في حدود -10 درجة مئوية إلى 60 درجة مئوية. يتم تطبيقه على نطاق واسع في تثبيت المكونات الإلكترونية الدقيقة، وتحديد موضع ثنائي الفينيل متعدد الكلور، وتشغيل الصمام المصغر للأجهزة الطبية، ورفع إبرة أخذ العينات، وتعديل الإزاحة الدقيقة في ورش عمل أشباه الموصلات النظيفة والضبط الدقيق للعدسات البصرية. بالمقارنة مع الأسطوانات المدمجة القياسية MGP، فهي تتميز بأبعاد إجمالية منخفضة بشكل كبير، وتلبي الدفع الجزئي بشكل مثالي، ومساحة تركيب محدودة ومتطلبات تحديد موضع عالية الدقة مضادة للدوران للأتمتة المصغرة.

إن أسطوانة قضيب التوجيه الرفيعة المدمجة من سلسلة SOLH MGP قابلة للتبديل الأبعاد مع منتجات SMC الأصلية. إنها تعتمد هيكلًا متكاملًا من أسطوانة الأسطوانة وقضبان التوجيه المزدوجة والمحامل الدقيقة مع مقاومة الالتواء المدمجة وقدرة التحميل الجانبية القوية بدون ملحقات توجيه خارجية. يخفض هيكلها المسطح النحيف ما بين 17% إلى 24% من الوزن مقارنةً بالأسطوانات التقليدية، وهو مناسب تمامًا لعمليات التشغيل الآلي المدمجة مثل الضغط وتحديد المواقع والرفع ونقل قطع العمل. ثلاثة أنواع فرعية مصنفة حسب المحامل تغطي ظروف العمل المتنوعة: تتميز MGPM المزودة ببطانات معدنية منزلقة بمقاومة تآكل رائعة وأداء مقاوم للغبار للأحمال الجانبية الثقيلة والأعمال الدورية منخفضة السرعة المتربة؛ توفر البطانات الكروية MGPL احتكاكًا منخفضًا للغاية وحركة سلسة من أجل تبادل متكرر عالي السرعة؛ تحقق محامل الكرات عالية الدقة ذات الخلوص الصفري MGPA دقة مضادة للدوران تصل إلى ± 0.01 مم للتركيب والمعايرة الدقيقة. تتراوح أحجام التجويف من φ12 إلى 100 مم مع أشواط قياسية تتراوح من 5 إلى 300 مم. تم تجهيز مصدات مطاطية قياسية مزدوجة الأطراف، في حين أن مصدات الوسادة الهوائية AZ اختيارية للتجويف الذي يزيد عن 20 مم لامتصاص الصدمات الشديدة أثناء الحركة عالية السرعة للخدمة الشاقة. تدعم الفتحات المدمجة التثبيت المباشر للمفاتيح المغناطيسية D-M9 وA93 بدون أقواس إضافية لأسلاك مرتبة. يتراوح ضغط التشغيل من 0.12 ميجا باسكال إلى 1.0 ميجا باسكال مع حد أدنى لضغط التشغيل يبلغ 0.1 ميجا باسكال تحت درجة الحرارة المحيطة التي تتراوح من -10 درجة مئوية إلى 60 درجة مئوية. يتم نشره على نطاق واسع في وضع وضغط ثنائي الفينيل متعدد الكلور الإلكتروني، ورفع رقصة الفحص، وتغذية التغليف، والتثبيت العام للحد من الأتمتة، وهو يعمل كمشغل هوائي متكامل ومتعدد الاستخدامات.

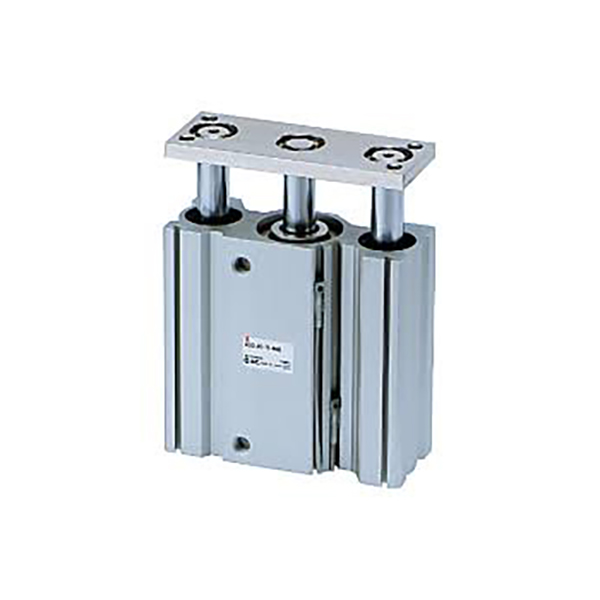

أسطوانة قضيب التوجيه المتكاملة الرفيعة للغاية من سلسلة SOLH MGQ قابلة للتبديل بالكامل مع مواصفات SMC الأصلية. يعمل الهيكل المتكامل لأسطوانة الأسطوانة وقضبان التوجيه على خفض السماكة الإجمالية بنسبة 50% مقارنة بالأسطوانات الموجهة التقليدية لتوفير مساحة التثبيت بشكل كبير. ويغطي أحجام التجويف φ12~100 مم والأشواط القياسية 25~250 مم، ويتم تقديمه في تكوينين: محامل منزلقة من سبائك الكربون MGQM ومحامل كروية عالية الدقة MGQL. يوفر هيكل قضيب التوجيه المزدوج المتناظر مقاومة رائعة للحمل الجانبي والانحراف والالتواء. يحقق إصدار المحمل الكروي MGQL دقة مضادة للدوران تبلغ ±0.04°~±0.08°، بينما يتميز نوع المحمل المنزلق MGQM بمقاومة ممتازة للتآكل، وأداء مقاوم للغبار ومزايا التكلفة للظروف المتربة شديدة التحمل. تشتمل التكوينات القياسية على حلقات مغناطيسية مدمجة، ومخازن مطاطية مزدوجة الأطراف، وتشغيل بدون صيانة بدون زيت. يعمل متغير درجة الحرارة العالية الاختياري XB6 بثبات حتى 150 درجة مئوية. يتم حجز فتحات تثبيت متعددة على جسم الأسطوانة؛ يمكن تركيب المفاتيح المغناطيسية على أربعة جوانب للتجويف ≥32 مم، كما تدعم الحواف/أقواس القدم التجميع متعدد الزوايا. مع الحد الأدنى من ضغط العمل الذي يبلغ 0.1 ميجا باسكال، يتم اعتماده على نطاق واسع لتحديد موضع ورفع سدادة خط النقل، وإخراج ثنائي الفينيل متعدد الكلور والعقص في إلكترونيات 3C، وتشغيل البوابة لآلات التعبئة والتغليف والرفع بالرقص. إنه يحل محل الأسطوانة المنفصلة بالإضافة إلى مجموعات التوجيه الخارجية لتبسيط التصميم الميكانيكي. بالمقارنة مع سلسلة MGP القياسية وسلسلة MGG للخدمة الشاقة، تتميز MGQ بأنحف المظهر الجانبي والأداء الأمثل للتشغيل عالي الدقة في مساحة التثبيت الضيقة.

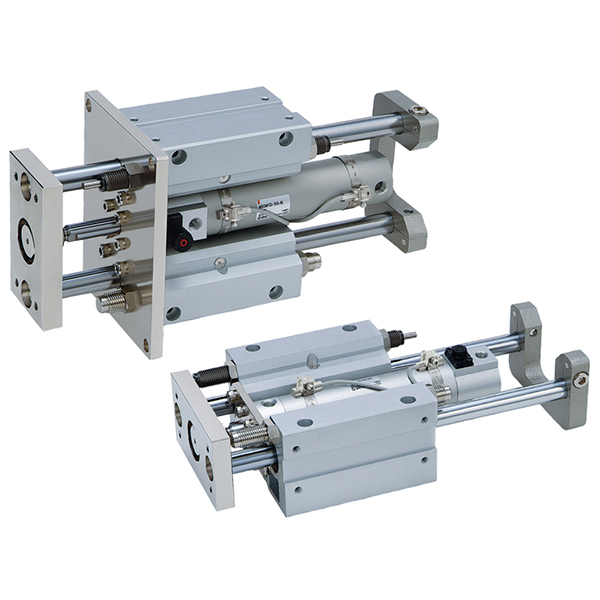

إن أسطوانة قضيب التوجيه طويلة الشوط للخدمة الشاقة من سلسلة SOLH MGG قابلة للتبديل من حيث الأبعاد مع أسطوانات SMC للخدمة الشاقة المكافئة. تم تصنيعه باستخدام أسطوانة مستديرة بالإضافة إلى قضبان توجيه مزدوجة كبيرة المدى مرتبة خارجيًا، مما يوفر صلابة هيكلية فائقة. تبلغ سعة الحمل الجانبي ثلاثة أضعاف قدرة الأسطوانات الموجهة العادية، مما يؤدي إلى تجنب ترهل قضيب المكبس تحت الأشواط الطويلة والانحراف الهيكلي تحت الأحمال الثقيلة اللامركزية. تتراوح أحجام التجويف من φ20 مم إلى 100 مم مع نسختين: محامل انزلاقية من سبائك الكربون MGGM ومحامل كروية عالية الدقة MGGL. الحد الأقصى للشوط القياسي يصل إلى 1300 مم، وهو ما يتجاوز حد الشوط لسلسلة MGP وMGQ بشكل كبير. تأتي الحواجز الهيدروليكية المدمجة مزدوجة الأطراف بشكل قياسي لامتصاص طاقة الصدمات الهائلة المتولدة أثناء التشغيل عالي السرعة لمسافات طويلة، مما يقلل الضوضاء بشكل فعال ويحمي المعدات. تتميز محامل MGGM المنزلقة بمقاومة رائعة للتآكل والصدمات في البيئات المتربة شديدة التحمل وإيقاف خط النقل المكثف؛ تحقق محامل الكرات MGGL احتكاكًا منخفضًا للغاية وحركة سلسة مع أعلى دقة مضادة للدوران تصل إلى ±0.02 درجة، وهي مثالية لتحديد المواقع بدقة عالية وحركة دورية عالية السرعة. يتيح التصميم المعياري المنفصل إمكانية التفكيك والاستبدال المنفصل لمجموعة أسطوانة الأسطوانة ومجموعة التوجيه لإجراء صيانة منخفضة التكلفة. تتضمن أشكال التثبيت المتاحة تركيب السطح الأساسي وتركيب الحافة الأمامية؛ تشمل الإضافات الاختيارية تعديل السكتة الدماغية من النوع J (نطاق التعديل من 0 إلى 50 مم) ومتغير درجة الحرارة العالية XB6 الذي يعمل بثبات بين -10 درجة مئوية و150 درجة مئوية. تعتبر الحلقات المغناطيسية المدمجة قياسية، مع أخاديد متعددة الاتجاهات لتركيب المفتاح المغناطيسي المرن. يتراوح ضغط التشغيل من 0.1 إلى 1.0 ميجا باسكال مع سرعة تشغيل قصوى تصل إلى 1000 مم/ثانية. يتم تطبيقه على نطاق واسع على منصات الرفع العمودية، ونقل المنصات الثقيلة لمسافات طويلة، ووضع السدادات للخدمة الشاقة، وإخراج الرقصة الكبيرة، فهو يحل محل الحل المدمج للأسطوانات العادية بالإضافة إلى أعمدة توجيه ثقيلة منفصلة لتبسيط التصميم الميكانيكي، ويعمل كمشغل هوائي مفضل لتطبيقات الأتمتة ذات الحمل الثقيل والسفر الطويل وعالية التأثير.
