اسطوانة الهواء

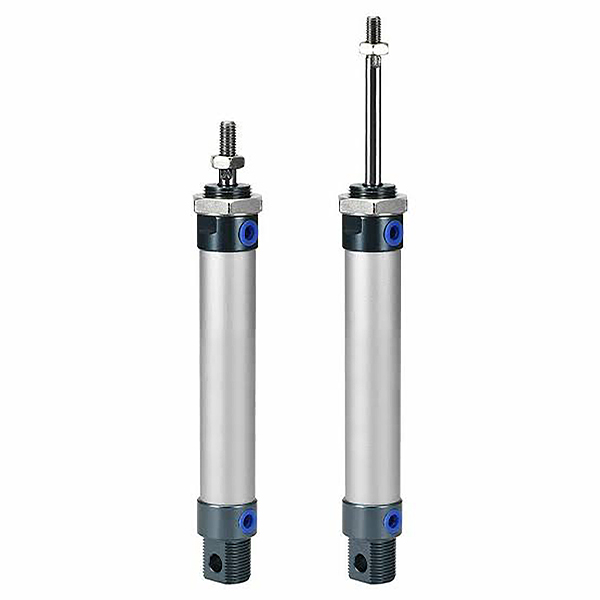

إن الأسطوانات الهوائية الصغيرة المصنوعة من سبائك الألومنيوم خفيفة الوزن SOLH MAL عبارة عن مشغلات مدمجة اقتصادية للغاية ومصممة للتطبيقات الآلية الخفيفة. تم تصنيع هذا الطراز من أسطوانة من الألومنيوم الصلب المؤكسد وأغطية نهائية مقترنة بقضيب مكبس من الفولاذ المقاوم للصدأ المقاوم للصدأ، وهو أخف بنسبة 15% وأقصر بحوالي 10 مم في الطول الإجمالي مقارنةً بأسطوانات سلسلة MA التقليدية مع تقليل تكاليف الشراء بشكل كبير. ويتميز بإمكانية تبادل الأبعاد الممتازة مع أسطوانات MA وCM2 للاستبدال المباشر والتعديلات التحديثية للمعدات منخفضة التكلفة. اعتماد مجموعة قفل الخيط المزدوج يضمن الأداء الهيكلي المستقر أثناء التشغيل المستمر؛ يتيح الجسم الدائري الانسيابي سهولة التفكيك والفحص والصيانة. مجموعة كاملة من المتغيرات تغطي أنواع إعادة ضبط إيقاف التشغيل القياسية مزدوجة الفعل، وأنواع فصل الطاقة الزنبركية أحادية المفعول، ووحدات القضيب المزدوج المتزامنة، وإصدارات MALJ القابلة لضبط السكتة الدماغية لتلبية متطلبات الحركة الخطية المتنوعة ذات التحميل الخفيف. تمتص المصدات المطاطية القياسية الصدمات والضوضاء الخفيفة، مع توفر وسائد هوائية اختيارية قابلة للتعديل لركوب الدراجات المتكررة عالية السرعة. إن الختم المركب منخفض الاحتكاك مع أخاديد تخزين الزيت المدمجة يدعم التشغيل بدون صيانة بدون زيت مع عمر خدمة يصل إلى 5 ملايين دورة. تعمل الحلقة المغناطيسية المدمجة الاختيارية بسلاسة مع المستشعرات المغناطيسية SMC M9B وAirtac CS1-G لتحقيق ردود فعل موضعية للمكبس في الوقت الفعلي والتحكم التلقائي في الارتباط PLC. بدعم من الإنتاج الضخم المستقر والتنفيذ السريع للطلبات، يتم تطبيق هذه الأسطوانات الصديقة للميزانية على نطاق واسع في تجميع الإلكترونيات وآلات التعبئة والتغليف والأتمتة الصناعية الخفيفة في بيئات العمل الجافة ومنخفضة الغبار.

تغطي أسطوانة هوائية دائرية خفيفة الوزن من الألومنيوم SOLH CG1/CDG1 أحجام التجويف φ20~100 مم وتعمل كبديل مباشر للأبعاد لسلسلة SMC CA1. مصنوعة من أسطوانة من الألومنيوم المبثوق وأغطية نهائية وقضيب مكبس مطلي بالكروم الصلب، وهي أخف بنسبة 30% من الأسطوانات القياسية التقليدية مع تبديد ممتاز للحرارة. هيكل الغطاء النهائي المغلق بالخيط يسهل عملية التفكيك والصيانة. توفر المنافذ الجوية ذات الأربعة اتجاهات والمرتبة على فترات 90 درجة تصميمًا مرنًا للغاية للأنابيب. تشتمل المتغيرات الغنية على نوع CDG1B القياسي مزدوج الفعل، وCG1S/CG1T إرجاع/تمديد زنبركي أحادي الفعل، وأسطوانة متزامنة ذات قضيب مزدوج CG1W، وأسطوانة قضيبية سداسية غير دوارة CG1K. تم تجهيز موديلات CDG1 بحلقة مغناطيسية مدمجة متوافقة مع المفاتيح المغناطيسية M9B/A93 للحصول على تعليقات الموضع. تم تجهيز وسادة مطاطية قياسية؛ تعتبر الوسادة الهوائية اختيارية لتقليل ضوضاء الصدمات في ظل التشغيل عالي السرعة. يوفر الختم المركب منخفض الاحتكاك ضغط بدء منخفض، ويدعم التشغيل الخالي من الزيت مع عمر خدمة يزيد عن 8 ملايين دورة. تتوفر أنماط تركيب متعددة: النوع الأساسي، وحامل القدم، والشفة، والكليف، وحامل مرتكز الدوران. مثالي للتطبيقات الترددية عالية التردد ذات الأحمال الطويلة والخفيفة والمتوسطة على خطوط النقل وآلات التعبئة والتغليف ومعدات الأتمتة الإلكترونية. ينبغي حجز ما لا يقل عن 50% من هامش أمان الدفع أثناء الاختيار.

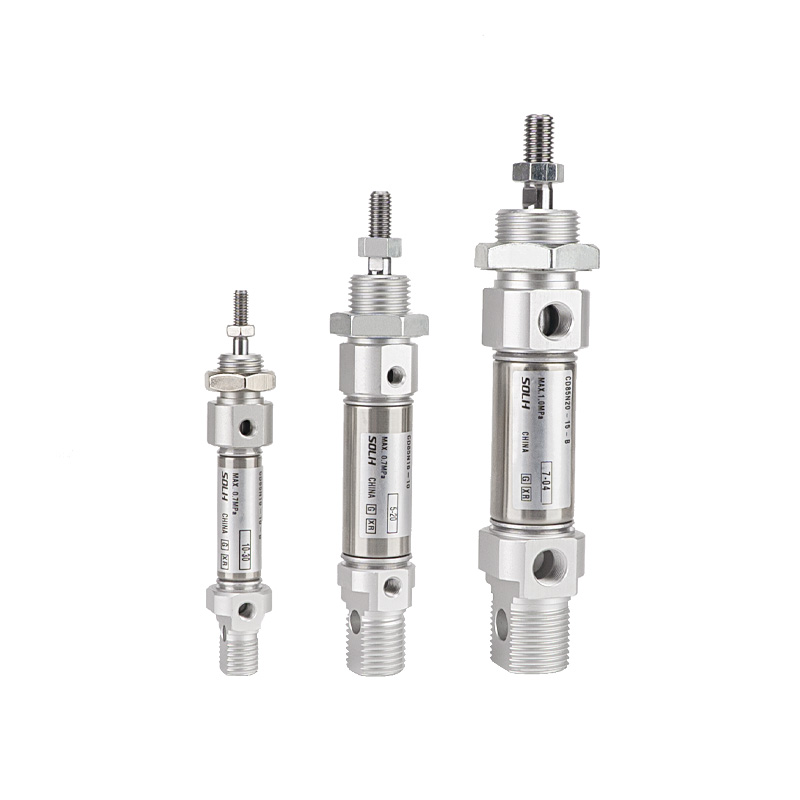

تتوافق الأسطوانة الصغيرة المصنوعة من الفولاذ المقاوم للصدأ SOLH C85/CD85 مع المعيار الدولي ISO 6432 ويمكن استبدالها مباشرة مع موديلات SMC المكافئة. أحجام التجويف: φ8/10/12/16/20/25 مم. البرميل وقضيب المكبس مصنوعان من الفولاذ المقاوم للصدأ 304 مع مقاومة ممتازة للصدأ والتآكل، ويمكن تطبيقهما على البيئات الرطبة والأحماض والقلويات الخفيفة، بالإضافة إلى خطوط الإنتاج النظيفة للصناعات الغذائية والأدوية والإلكترونيات. تتميز الأسطوانة بتصميم غطاء طرفي مجعد خالٍ من قضبان الربط، وتتميز بتصميم نحيف وخفيف الوزن. تشتمل المتغيرات الكاملة على التمثيل المزدوج القياسي، وإرجاع/تمديد الزنبرك أحادي الفعل، والنوع المتزامن للقضيب المزدوج، وأسطوانة القضيب المربعة غير الدوارة C85K. تم تجهيز إصدارات CD85 بحلقة مغناطيسية مدمجة لاكتشاف الموقع عبر المفاتيح المغناطيسية. يتم توفير وسادة مطاطية قياسية؛ تعتبر الوسادة الهوائية اللاحقة C اختيارية للطرز φ10~25 لامتصاص الصدمات في ظل التشغيل عالي السرعة. يصل الحد الأدنى لضغط البداية إلى 0.05 ميجا باسكال، مما يدعم التشغيل طويل الأمد بدون زيت مع سرعة المكبس من 50 إلى 1500 مم/ثانية، مما يجعله مثاليًا للتبادلية قصيرة الأشواط عالية التردد. تتوفر مجموعات كاملة من خيارات التثبيت القياسية ISO: مشبك مدمج، وشفة، وحامل قدم، وحامل مرتكز الدوران والمزيد. بالمقارنة مع أسطوانات MI وMA، تمتلك C85 أبعاد ISO معترف بها عالميًا، مما يوفر راحة رائعة لاستبدال المعدات في الأسواق الخارجية. يوصى باستخدام هامش أمان للدفع بنسبة 50% على الأقل أثناء الاختيار.

تعمل الأسطوانات الهوائية خفيفة الوزن والقصيرة للغاية SOLH CG3 كبديل مطور للمحركات الدائرية التقليدية من سلسلة CG1. مصنوعة من أسطوانة من سبائك الألومنيوم عالية القوة وأغطية نهائية مقترنة بقضبان مكبس صلبة مطلية بالكروم، تعمل هذه السلسلة على خفض الوزن الإجمالي بنسبة 24% وتقصير الطول الإجمالي حتى 51 مم لتحسين المساحة بشكل ملحوظ. متوفر بأحجام تجويف تتراوح من φ20mm إلى φ100mm، وهو يدعم ترتيب منفذ الهواء بأربعة اتجاهات لتمكين تخطيط الأنابيب المرن داخل الآلات المدمجة. تشمل المتغيرات الهيكلية المتعددة إصدارات قضبان المكبس مزدوجة الفعل، والزنبركية أحادية المفعول، والقضيب المزدوج، وقضبان المكبس السداسية المضادة للدوران لتلبية متطلبات القيادة الخطية المتنوعة. تعمل الوسادة المطاطية القياسية على تخفيف الصدمات النهائية الخفيفة، بينما يناسب حاجز الهواء الاختياري التشغيل عالي السرعة الذي يصل إلى 1000 مم/ثانية. يحقق الختم المركب منخفض الاحتكاك عملية خالية من الزيت مع عمر خدمة يتجاوز 8 ملايين دورة عمل؛ تدعم نماذج CDG3 المغناطيسية المدمجة تركيب المفتاح المغناطيسي لتعليقات موضع PLC والتحكم التلقائي في الارتباط. نحن نحافظ على إنتاج ضخم مستقر ومخزون فوري كافي، ويتم تطبيقه على نطاق واسع في معدات التعبئة والتغليف، وخطوط التجميع الإلكترونية والأتمتة الصناعية الخفيفة العامة عالية التردد مع كفاءة تكلفة متميزة.

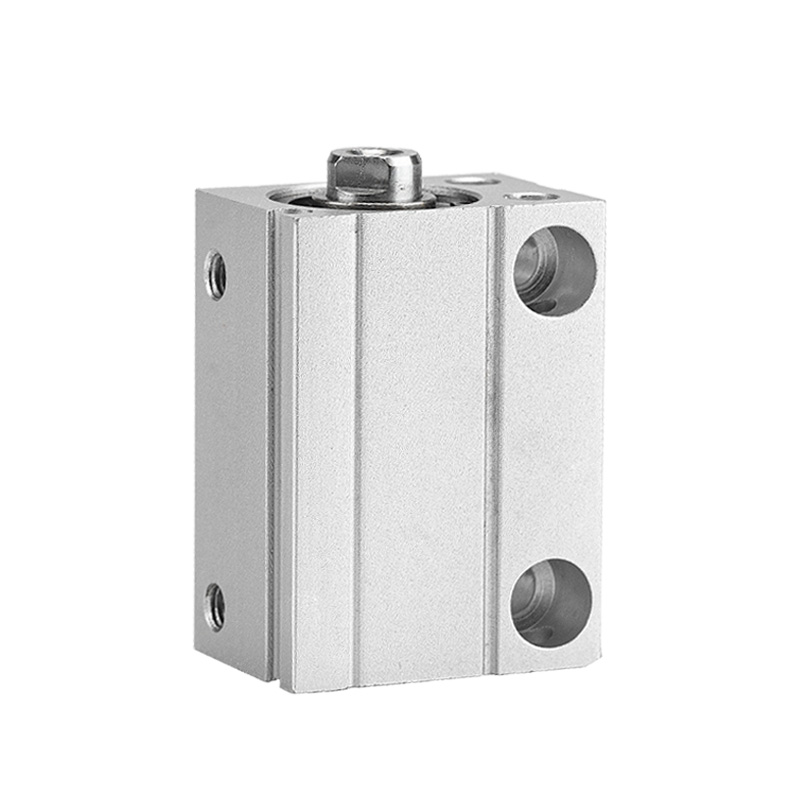

تم تطوير أسطوانة التثبيت المجانية فائقة الصغر SOLH CDUJB للمعدات ذات مساحة التثبيت المحدودة. بالمقارنة مع سلسلة CU التقليدية، تم تقليل الطول بنسبة 64% وتقليل الحجم بنسبة 70%. يدعم الجسم المدمج المربع التثبيت المباشر متعدد الأسطح بدون أقواس إضافية. تتضمن مجموعة المنتجات CUJB غير المغناطيسي، وCDUJB المجهز بالمغناطيس، وغرف الأبحاث CDUJS الخالية من النحاس. تتراوح أحجام التجويف من φ4 إلى 20 مم، وهي متوفرة في أنواع إرجاع الزنبرك مزدوجة الفعل وأحادية الفعل مع وسادة مطاطية اختيارية. تتطابق النماذج الممغنطة مع المفاتيح المغناطيسية المصغرة لحركة دقيقة قصيرة المدى وتدعم التشغيل الخالي من الزيت. يتم تطبيقه على نطاق واسع في إلكترونيات 3C، وتحديد موضع رقاقة أشباه الموصلات، والأتمتة الطبية النظيفة. تعتبر ألواح الدرع المغناطيسي اختيارية للأسطوانات ذات الترتيب الكثيف.

تتميز أسطوانة التثبيت الحرة المستطيلة SOLH CU/CDU بهيكل كتلة رفيع للغاية مع فتحات تثبيت متعددة الأسطح، مما يتيح التثبيت المباشر متعدد الزوايا بدون أقواس لتوفير مساحة المعدات. تشتمل المتغيرات الكاملة على نماذج CU غير مغناطيسية، وCDU المجهزة بالمغناطيس، وقضبان CDUK غير الدوارة، ونماذج قضبان التوجيه المزدوجة CDUW. أحجام التجويف φ6 ~ 32 مم، متوفرة في أنواع مفردة/مزدوجة التمثيل مع حواجز مطاطية ثابتة على كلا الطرفين للتشغيل المستمر الخالي من الزيت. سلسلة CDU متوافقة مع المفاتيح المغناطيسية CMSH وDMSH لاكتشاف الموقع وتتحمل الحمل الجانبي الجزئي. يستخدم على نطاق واسع في 3C وأشباه الموصلات، وسدادات التشغيل الآلي، وتحديد موضع تثبيت الضوء وآليات الضغط الصغيرة للمعدات الآلية المدمجة.

تمت ترقية الأسطوانة المدمجة ذات التثبيت بستة أسطح SOLH MK من أسطوانة MD مع آلية مدمجة مضادة للدوران. تصل دقة مقاومة الالتواء لقضيب المكبس إلى ±±0.5°، وهي قابلة للتبديل مباشرة مع سلسلة Airtac MD وSMC CQS. يسمح الجسم الرفيع المربع بالتركيب بدون دعامة على ستة جوانب ويسهل التخطيط المتوازي المدمج لأسطوانات متعددة. تشتمل المتغيرات على نماذج MK مزدوجة المفعول، وMSK/MTK أحادية التمثيل، وقضيب مزدوج MKD، ونماذج السكتة الدماغية القابلة للتعديل MKJ. حلقة مغناطيسية مدمجة اختيارية مع مخازن طرفية مطاطية وقدرة خالية من الزيت. أحجام التجويف φ6 ~ 32 مم، مطبقة على نطاق واسع في الأدوات الدقيقة 3C وتحديد موضع التثبيت قصير الشوط للأتمتة التي تتطلب زاوية قطعة عمل ثابتة في المساحة الضيقة.

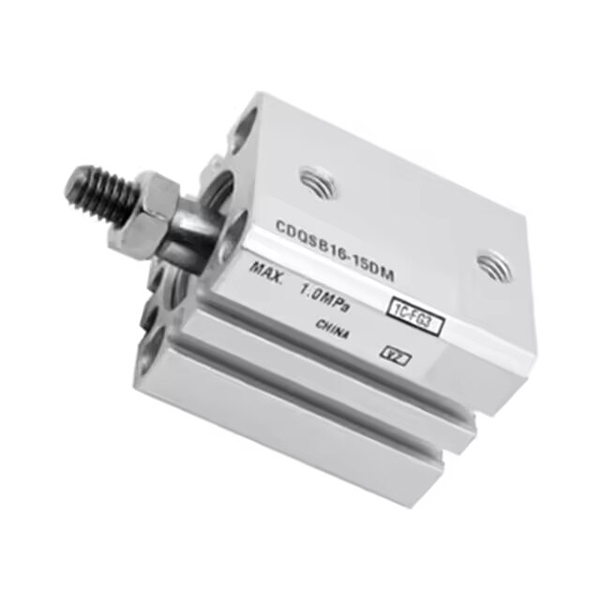

إن الأسطوانة الرفيعة المدمجة SOLH CQS قابلة للتبديل من حيث الأبعاد مع سلسلة SMC CQS وتم ترقيتها من سلسلة CQ2. يتميز الجسم المربع فائق النحافة بطول إجمالي أقصر للقيام بمهام قصيرة المدى عالية الدقة في المساحة الضيقة. تشمل المتغيرات قضيبًا فرديًا قياسيًا، وقضيبًا مزدوجًا CQSW، وقضيبًا غير دوار CQSK، وطراز XB24 طويل العمر. يدعم CDQS المزود بمغناطيس مدمج التركيب متعدد الجوانب للمفاتيح المغناطيسية. مجهزة بختم تخزين الزيت منخفض الاحتكاك للتشغيل بدون زيت وعمر خدمة يصل إلى 5 ملايين دورة، مقترنة بمخازن مطاطية ثابتة على كلا الطرفين. أحجام التجويف φ12 ~ 25 مم، تستخدم على نطاق واسع للدفع والتثبيت وتحديد المواقع على التركيبات الدقيقة لأشباه الموصلات والمعدات الإلكترونية 3C للتعديل التحديثي والاستبدال.

إن الأسطوانة الرفيعة المدمجة والمربعة SOLH CQ2 قابلة للتبديل بالكامل مع سلسلة SMC CQ2. يقلل جسمها المربع القصير للغاية من الطول بنسبة 50% مقارنة بأسطوانات قضيب الربط التقليدية لتوفير مساحة التثبيت. إنه يغطي نطاق تجويف كامل φ4~200mm مع متغيرات وفيرة: قضيب فردي، قضيب مزدوج CQ2W، قضيب مكبس غير دوار CQ2K، وسادة هوائية اختيارية وإصدار شوط قصير للغاية. تدعم موديلات CDQ2 المزودة بمغناطيس مدمج تركيب مفتاح مغناطيسي متعدد الجوانب بدون أجهزة استشعار بارزة. تم تجهيز مصدات مطاطية قياسية، ووسادة هوائية اختيارية للتشغيل عالي السرعة. اعتماد ختم احتكاك منخفض محفوظ بالزيت للتشغيل الخالي من الزيت مع عمر خدمة يصل إلى 5 ملايين دورة، ويستخدم على نطاق واسع للتثبيت والدفع وتحديد المواقع في الإلكترونيات والسيارات وأتمتة التعبئة والتغليف.
