اسطوانة الهواء

إن القابض الهوائي المتأرجح بعرض 180 درجة SOLH MHY2 قابل للتبديل بالكامل مع موديلات SMC المكافئة. إنها تعتمد ناقل حركة الكامة بدلاً من آلية التروس، مما يحقق أقصى زاوية فتح تبلغ 180 درجة مع وضع إغلاق زائد -3 درجة لمنع ارتخاء قطعة العمل. تغطي أحجام التجويف 10/16/20/25 مم، التمثيل المزدوج تمامًا بدون متغيرات NO/NC ذات التمثيل الفردي، ودقة تحديد المواقع المتكررة تصل إلى ±0.02 مم. يعزز البناء الأمثل للخلوص الضيق من مقاومة الغبار. تتوفر أخاديد استشعار بأربعة جوانب، كما أن التثبيت من خلال الفتحة اختياري. تعمل الحلقات المغناطيسية المدمجة مع مفاتيح القصب من سلسلة M9 لإرسال إشارات ردود فعل مفتوحة/مغلقة إلى PLC. بسبب ناقل الحركة بالرافعة، تنخفض قوة التثبيت الفعالة بشكل حاد مع تمديد الفك. يلزم التحقق من عزم الدوران أثناء الاختيار، ويوصى بطول ذراع التثبيت في حدود 35 مم. مثالية لالتقاط وقلب قطع العمل الأنبوبية وغير المنتظمة ذات القطر الكبير في المؤثرات الطرفية المصغرة للروبوت. يوصى بمقبض تأرجح التروس MHW2 في حالة الحاجة إلى إيقاف التشغيل أو التجويف الأكبر للخدمة الشاقة؛ يُفضل استخدام القابض المتوازي MHZ2 للتثبيت الخطي المركزي.

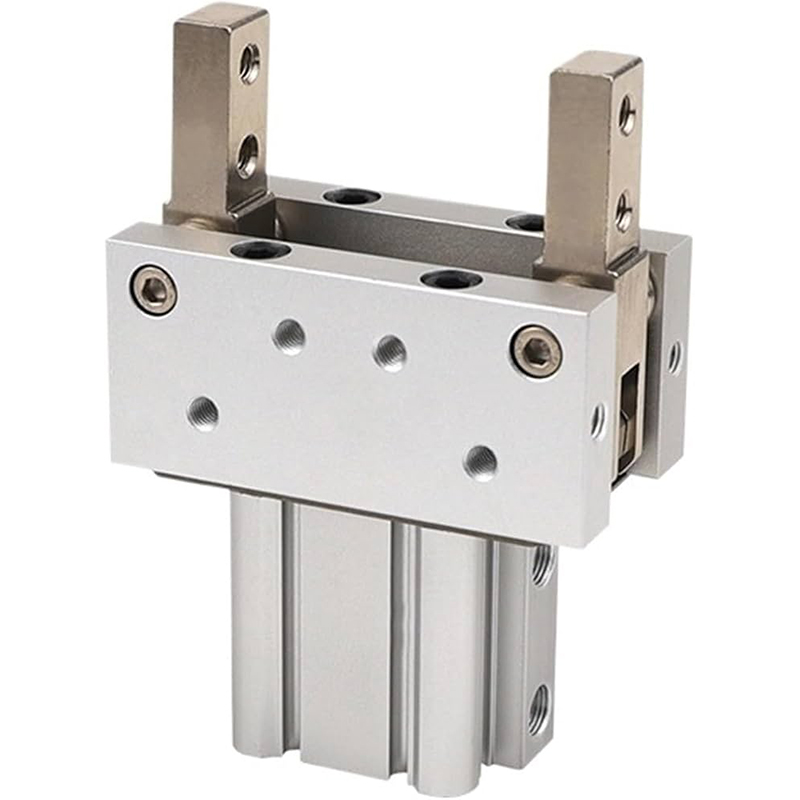

SOLH MHT2 القابض الهوائي ذاتية القفل للخدمة الشاقة قابل للتبديل بالكامل مع نماذج SMC المكافئة. يعمل هيكل النقطة الميتة لوصلة التبديل على تضخيم قوة التثبيت بمقدار 3 إلى 5 مرات. يتم تشغيل القفل الذاتي الميكانيكي بمجرد إغلاقه بالكامل، مع الاحتفاظ بقوة التثبيت بنسبة تزيد عن 80% بعد فقدان الهواء لمنع سقوط قطعة العمل، وهو مثالي للتعامل مع الروبوتات العلوية ومحطات الأمان العالية. تغطي أحجام التجويف 32/40/50/63 مم، ويتم تقديمها في النوع D القياسي ومتغير DZ خفيف الوزن المحدث. يمكن تركيب المفاتيح المغناطيسية (M9BW) على أربعة جوانب لترتيب أجهزة الاستشعار بشكل مرن. إنها مجهزة بفك من سبائك الصلب عالية القوة ووصلات مقاومة للتآكل، مما يدعم التشغيل المستمر بدون زيت على المدى الطويل. زاوية التأرجح محدودة بـ 23°~28°، لذلك يجب التحقق من خلوص قطعة العمل أثناء الاختيار. يستخدم على نطاق واسع لمكونات السيارات، والأجزاء المصبوبة والمزورة، وتحميل الأدوات الآلية شديدة التحمل، وتركيبات السلامة لمعدات الضغط. على عكس المقابض المتوازية العادية التي لا تحتوي على وظيفة القفل، فإن MHT2 هو الحل المفضل للأحمال الثقيلة التي تتطلب حماية ضد السقوط.

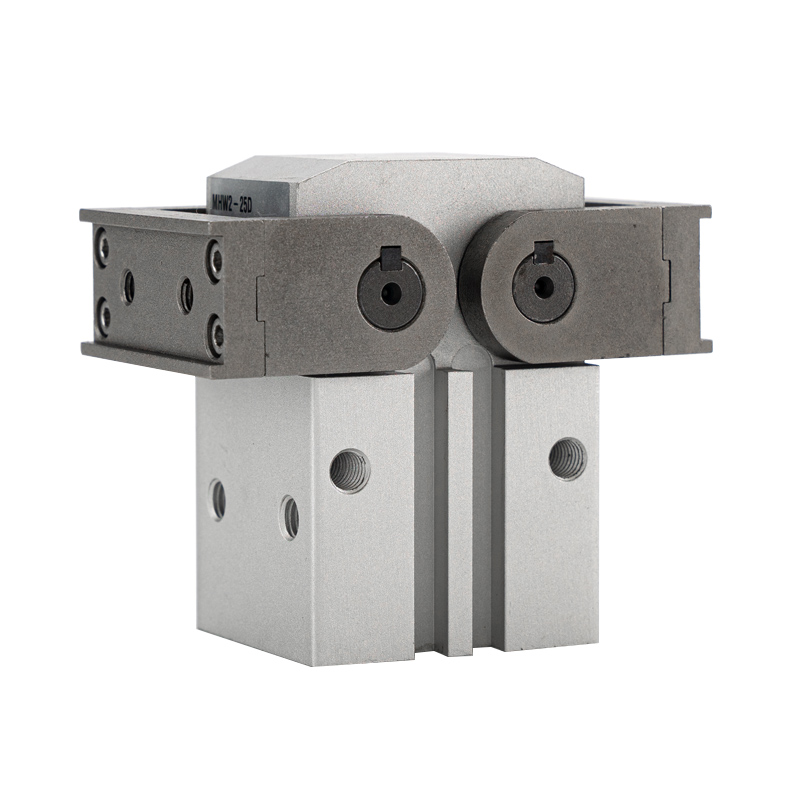

SOLH MHW2 القابض الهوائي المتأرجح بزاوية 180 درجة قابل للتبديل بالكامل مع موديلات SMC المكافئة. يعمل محرك تروس الجريدة المسننة والترس على تمكين تأرجح الفك المتزامن والمتماثل، ويدور كل فك حتى 90 درجة لإجمالي الفتح 180 درجة، مع خطأ في المزامنة ≥0.1 درجة لضمان التثبيت المتوازن ومنع انزلاق قطعة العمل. تتراوح أحجام التجويف من 20 إلى 50 ملم في تكوين مزدوج المفعول تمامًا. يقف الفكين بشكل عمودي على الجسم عند الفتح الكامل، مما يقلل من المساحة المشغولة ويسهل التجنب الميكانيكي وتقليب قطع العمل. يتميز هيكل الألومنيوم المربع الصلب بأكسيد بأخاديد مستشعر بأربعة جوانب لتركيب مفتاح مغناطيسي غير مقيد. يدعم الختم الأمثل المقاوم للغبار التشغيل بالدورة الطويلة في ورش العمل المتربة. بالمقارنة مع MHY2 الذي يعمل بالكاميرا، يوفر MHW2 سعة تحميل أعلى وتزامنًا أفضل؛ على عكس تبديل MHT2، فإنه لا يحتوي على قفل ذاتي لإيقاف التشغيل ولكنه يوفر زاوية تأرجح أكبر بكثير. يستخدم على نطاق واسع لتقليب ومعالجة قطع العمل متوسطة الحمل (1 ~ 20 كجم)، والكرتون، والأجزاء البلاستيكية الكبيرة والتحميل/التفريغ في محطات التشغيل الآلي المحصورة.

إن القابض الدوار المدمج من نوع SOLH MRHQ قابل للتبديل بالكامل مع نماذج SMC المكافئة. إنه يدمج وحدة دوارة ريشة وقابض هواء متوازي في مشغل واحد، ليحل محل المجموعة المنفصلة من الطاولة الدوارة بالإضافة إلى أسطوانة الإصبع المنفصلة. يتم تقصير الطول الإجمالي بنسبة 20% تقريبًا ويتم التخلص من تداخل سحب الأنابيب أثناء الدوران. تغطي أحجام التجويف 10/16/20/25 مم مع إصدارات الدوران القياسية 90 درجة و180 درجة. تتيح براغي التوقف الطرفية ضبطًا زاويًا دقيقًا إجماليًا بمقدار ±10 درجات. يحقق الفك المتوازي مزدوج المفعول دقة تحديد موضع متكررة تبلغ ±0.01 مم. تتيح خمسة أسطح تثبيت مع تحديد موقع الرؤوس وفتحات الدبوس إمكانية التمركز السريع والتجميع متعدد الاتجاهات. تدعم الحلقات المغناطيسية المدمجة ما يصل إلى أربعة مفاتيح من القصب من سلسلة M9 لاكتشاف كل من حدود الدوران وحالة الفتح/الإغلاق الفكي للتحكم الكامل في التعشيق PLC. اعتماد هيكل التشحيم الذاتي الخالي من الزيوت، يتم استخدامه على نطاق واسع لإمساك قطع العمل، والقلب، وتحويل الاتجاه في إلكترونيات 3C في الأماكن الضيقة وخطوط أتمتة التعبئة والتغليف للأحمال الخفيفة والمتوسطة من 0.1 إلى 5 كجم. مطلوب هامش أمان لا يقل عن 30% أثناء اختيار الحمل.

إن القابض الهوائي المتوازي للدليل الخطي SOLH HFZ قابل للتبديل مباشرة مع سلسلة SMC MHZ2. إنها تعتمد ناقل الحركة المتزامن ثنائي المكبس والترس المتكامل مع الدليل الخطي الكروي للحصول على صلابة عالية ومقاومة ممتازة لحمل الأوفست. تتوفر ثلاثة أنواع مختلفة من التشغيل: HFZ القياسي مزدوج الفعل؛ HFSZ أحادي الفعل مغلق عادةً (يحمل الزنبرك قطعة العمل عند انقطاع الهواء) ؛ HFTZ أحادي الفعل مفتوح عادة (يطلق الزنبرك قطعة العمل عند فقدان الهواء). تتراوح أحجام التجويف من 6 إلى 40 مم مع دقة تحديد المواقع المتكررة ±0.01~±0.02 مم. تتضمن خيارات التثبيت المتعددة النقر السفلي والتركيب الجانبي والنوع N من خلال الفتحة. تدعم أخاديد المستشعر مزدوجة الجانب والحلقات المغناطيسية المدمجة المفاتيح المغناطيسية من سلسلة M9 للحصول على تعليقات مفتوحة/مغلقة. مناسبة للتثبيت الخارجي والتوسع الداخلي. تشتمل الملحقات الاختيارية على أغطية الغبار وموانع التسرب التي تتحمل درجات الحرارة العالية والشحوم المخصصة للطعام NSF-H1. تقل قوة التثبيت الفعالة مع تمديد الفك؛ مطلوب عامل أمان ≥1.5 أثناء حساب الحمل. يتم نشرها على نطاق واسع في المؤثرات الطرفية الروبوتية، والإلكترونيات 3C، والأجهزة الدقيقة، ومحطات الإمساك الدقيقة لأتمتة عملية القولبة بالحقن والتعبئة والتغليف، خاصة للتطبيقات التي تتطلب إيقافًا أو تحريرًا آمنًا عند انقطاع التيار الكهربائي وظروف العمل مع أحمال الإزاحة الجانبية.

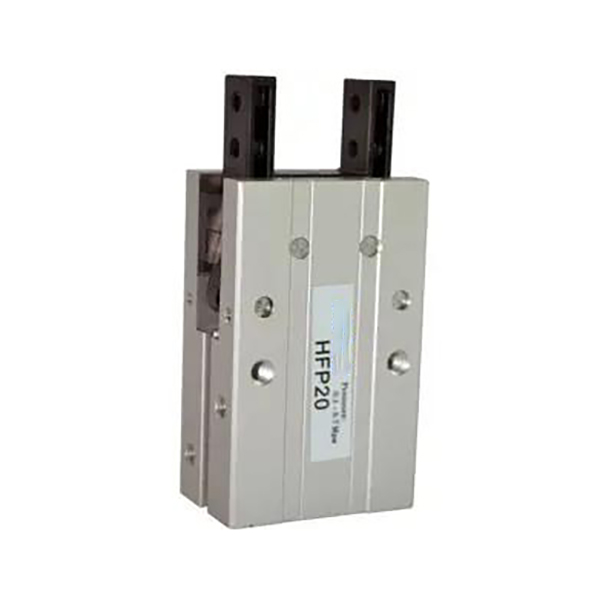

تعتمد القابض الهوائي المتوازي الاقتصادي من نوع الرافعة SOLH HFP ناقل الحركة الميكانيكي للرافعة كحل إمساك خفيف الوزن وفعال من حيث التكلفة. مقاسات التجويف تغطي 10/16/20/25/32 ملم. يتم إغلاق الفكين عندما يمتد المكبس ويفتح عند التراجع؛ قوة التثبيت أعلى بنسبة 20% إلى 30% من قوة الفتح لضمان إمساك قطع العمل بشكل موثوق. تتوفر فتحات التثبيت على ثلاثة وجوه: الجانب والسفلي والخلفي. تعمل المغناطيسات الدائمة المدمجة مع المفاتيح المغناطيسية CS1-G للحصول على تعليقات الحالة المفتوحة/المغلقة. تعمل ألواح عزل الاحتكاك المعدنية على تقليل التآكل للتكيف مع التشغيل المستمر ذو الدورة العالية. تم وضعه كبديل اقتصادي للقابضات ذات التوجيه الخطي مثل HFZ وMHZ2، وهو يناسب تطبيقات الأحمال الخفيفة والمتوسطة الحساسة من حيث التكلفة. يوصى بإجراء صيانة دورية للشحوم على مفاصل الرافعة. يستخدم على نطاق واسع للتعامل مع الأجزاء البلاستيكية 3C عالية التردد، والأجهزة المختومة المصغرة ومكونات التعبئة والتغليف الصغيرة. لا يُنصح باستخدامه في الظروف ذات الأحمال الثقيلة المستمرة أو متطلبات التجميع فائقة الدقة.

تعمل القابض الهوائي المتأرجح من النوع SOLH HFY Y كبديل قابل للتبديل فعال من حيث التكلفة لـ SMC MHC2. يتم تشغيلها بواسطة وصلة محورية بمكبس واحد مع تضخيم عزم الدوران للرافعة. يتم تقديم نوعين مختلفين: HFY مزدوج التمثيل وHFTY مفتوح عادةً. يصل نطاق التأرجح إلى +30°/-10° مع إجمالي زاوية التأرجح الفعالة حوالي 40°. تتيح صمامات الخانق المدمجة القابلة للتعديل إمكانية تنظيم السرعة بشكل مستقل للفتح والإغلاق، وتصل دقة تحديد الموضع المتكررة إلى ±0.02 مم. مقاسات التجويف تغطي 6/10/16/20/25/32 ملم. تتوفر ثلاثة أسطح تركيب (سفلية، جانبية، خلفية). تتوافق الحلقات المغناطيسية المدمجة مع المفاتيح المغناطيسية CMSH وDS1-G للحد من ردود الفعل للإشارة. إنه مثالي للتغليف الخارجي للأجزاء المصغرة المستديرة والمنحنية وغير المنتظمة في مساحة التثبيت الضيقة وظروف التعامل مع الأحمال الخفيفة عالية التردد. أثناء الاختيار، لاحظ أن عزم التثبيت يتناقص مع تمديد الفك؛ مطلوب عامل أمان ≥1.5 للتحقق من الحمل. بالمقارنة مع MHC2 الأصلي، يتميز HFY بزاوية تأرجح أضيق قليلاً ولكنه يدعم التثبيت ثلاثي الجوانب مع أداء فائق من حيث التكلفة. يوصى باستخدام MHC2 الأصلي إذا كانت هناك حاجة إلى نطاق تأرجح أوسع أو وظيفة إيقاف التشغيل المغلقة عادة.

يتم تشغيل القابض الهوائي ذو الفتح الواسع SOLH HFR بزاوية 180 درجة بواسطة وصلة المكبس لتدوير الفكين. يتأرجح كل فك حتى 90 درجة، مما يشكل خطًا مستقيمًا عند فتحه بالكامل لتوفير أقصى قدر من الخلوص والتخلص من التداخل الميكانيكي أثناء الالتقاط والمكان. تغطي أحجام التجويف 10/16/20/25/32 مم بتصميم مزدوج التمثيل تمامًا. تضمن زاوية الإغلاق -2°~-5° تثبيتًا ثابتًا. تتوفر ثلاثة أسطح للتركيب (الجانبي والسفلي والخلفي)؛ يؤدي تحديد موقع فتحات الدبوس على القاعدة إلى تحسين دقة التجميع، كما أن التثبيت عبر الفتحة باللاحقة N اختياري. تأتي جميع الموديلات مزودة بمغناطيس دائم مدمج وأخاديد مستشعر متوافقة مع المفاتيح المغناطيسية CMSH. يوفر هيكل الفك المُحسّن المقاوم للغبار والفواصل المعدنية المضادة للاحتكاك مدة خدمة تزيد عن 5 ملايين دورة لبيئات الورش متوسطة الغبار. يستخدم على نطاق واسع لإمساك وتقليب قطع العمل ذات التجويف العميق والأغطية البلاستيكية الكبيرة والمواد الصندوقية. يمكن اعتبار القابض المتأرجح الذي يعمل بالتروس MHW2 لتطبيقات الحمل المتوسط ​​إذا كان تصريح التجنب الشديد غير ضروري. يجب حجز هامش أمان لا يقل عن 30% أثناء حساب عزم الدوران؛ يقلل الفك الممتد بشكل كبير من عزم التثبيت الفعال.

إن أسطوانة الهواء المضغوط فائقة الصغر SOLH CJ1 قابلة للتبديل مع موديلات SMC المكافئة، ويتم تقديمها بأحجام تجويف φ2.5 وφ4. φ2.5 عبارة عن عودة زنبركية أحادية التمثيل فقط، بينما φ4 تدعم كلاً من الإصدارات الفردية والمزدوجة التمثيل. نحيف وخفيف الوزن للغاية (2 ~ 3.5 جم)، ولا يحتوي على وسادة مدمجة للاستجابة السريعة. يمكن تدوير منفذ الهواء على جانب القضيب بمقدار ±90 درجة لتسهيل تخطيط الأنابيب. تتيح الخيوط الخارجية على كلا الطرفين إمكانية التثبيت المحوري المباشر بدون أقواس إضافية. إنه يوفر قوة دفع تتراوح من 0.64 إلى 6.3 نيوتن عند 0.5 ميجا باسكال، وهو مناسب للأحمال الصغيرة التي يقل وزنها عن 100 جرام لتجنب الأضرار الناجمة عن الصدمات لقطع العمل الصغيرة الحساسة. تدعم أختام NBR التشغيل الخالي من الزيت من أجل بيئة نظيفة. يتم تطبيقه على نطاق واسع في مهام الدفع والسحب عالية التردد ذات الشوط القصير بما في ذلك اختبار متانة الزر 3C، وإخراج الرقاقة، وتحديد موضع المكونات الدقيقة، والضبط الدقيق للأدوات والمحركات المصغرة للأجهزة الطبية. يوصى باستخدام عامل أمان للدفع بنسبة 50% على الأقل أثناء الاختيار.
