العلامة التجارية: SOLH من Richge Technology

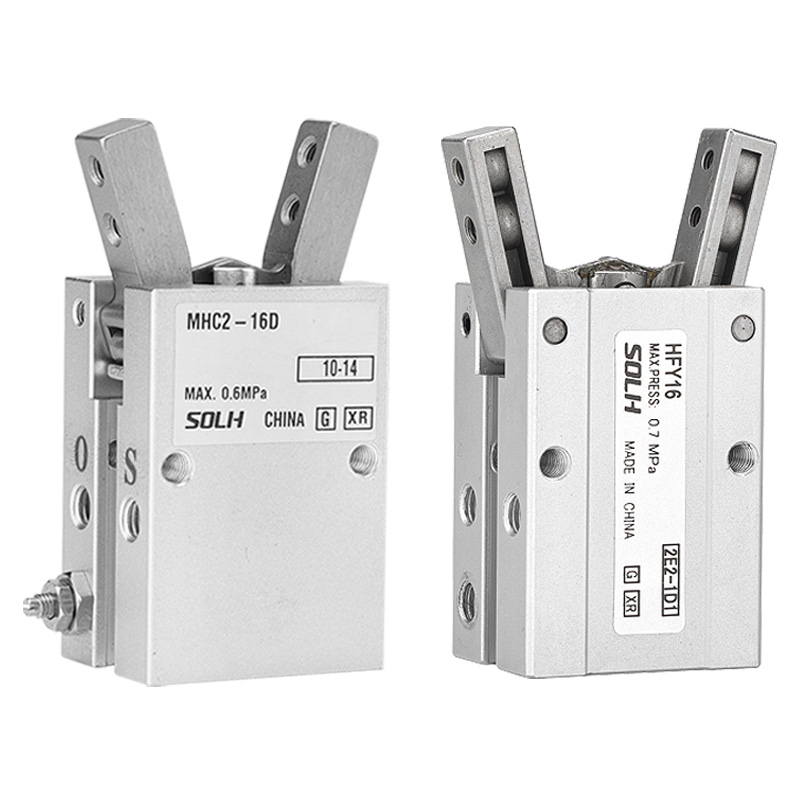

سلسلة SOLH HFY عبارة عن قابض متأرجح مدمج على شكل حرف Y يتم تشغيله بواسطة مكبس واحد وآلية رافعة محورية، وهو بديل مباشر لـ SMC MHC2. الخصائص الأساسية: تضخيم عزم دوران الرافعة لقوة التثبيت القوية، وزاوية فتح التأرجح الكبيرة، والجسم النحيف لمساحة تركيب ضيقة. مثالية للمكونات الصغيرة المستديرة والمنحنية وغير المنتظمة، وتستخدم على نطاق واسع في الإلكترونيات والأجهزة والأجزاء البلاستيكية ومحطات التجميع الخفيفة.
1. ناقل الحركة: يقوم مكبس واحد بدفع مجموعة الرافعة المحورية لتحويل الحركة الخطية إلى حركة تأرجح من النوع Y. يعمل هيكل الرافعة على تضخيم عزم الدوران الناتج من أجل تثبيت قوي.
2. أوضاع التشغيل
-- HFY: مزدوج التمثيل (قياسي) – تحكم في الهواء ثنائي الاتجاه للفتح والإغلاق
-- HFTY: مشابك إمداد الهواء ذات التمثيل الفردي المفتوح عادةً؛ يفتح الربيع تلقائيًا بعد فقدان الضغط
3. زاوية التأرجح: الحد الأقصى للفتح +30 درجة، الإغلاق الزائد -10 درجة، إجمالي التأرجح الفعال تقريبًا. 40 درجة، يوفر مساحة كافية للفتح لالتقاط الأجزاء.
4. البناء: جسم من الألومنيوم الصلب المؤكسد، فكي عالي القوة، حلقة مغناطيسية مدمجة. ثلاثة أسطح تثبيت (سفلية/جانبية/خلفية). صمامات خنق مدمجة قابلة للتعديل للتحكم المستقل في السرعة.
5. دقة الموضع: كرر دقة تحديد المواقع ± 0.02 مم، مستقرة للالتقاط الدقيق للخدمة الخفيفة.

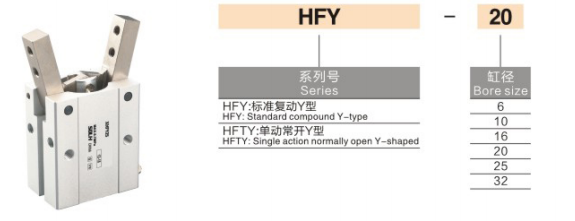

1. مثال النموذج: HFY20-M9BW
|
شريحة |
شفرة |
تعريف |
| هفي / هفتي |
رمز السلسلة HF |
Y = قابض متأرجح Y مزدوج المفعول HFTY = التمثيل الفردي مفتوح عادة |
|
20 |
حجم التجويف (مم) |
6,10,16,20,25,32 |
| -M9B |
التبديل المغناطيسي |
M9B (NPN) / M9N (PNP) عرض = 1 متر كابل؛ طول = 3 متر كابل |
| لاحقة مخصصة |
ترقية اختيارية |
-X الفك الممتد -J غطاء مقاوم للغبار |
2. مرجع الطلب القياسي
HFY25-M9BW تجويف 25، مزدوج المفعول، مزود بمفتاح مغناطيسي M9BW (كابل بطول 1 متر).
|
عنصر المعلمة |
المواصفات القياسية |
| تكوين الفك |
فكين، حركة تأرجح محورية من النوع Y |
| وضع التشغيل |
HFY التمثيل المزدوج؛ HFTY رقم التمثيل الفردي |
| ضغط التشغيل |
هفي: 0.15 ~ 0.7MPa HFTY:0.25~0.7MPa (الأمثل: 0.5MPa) |
| ضغط إثبات |
1.0 ميجا باسكال |
| درجة الحرارة المحيطة |
-20 ~ +70 درجة مئوية (لا يوجد جليد داخل الأنابيب) |
| كرر دقة الموقف |
± 0.02 ملم |
| أقصى تردد التشغيل |
180 دورة في الدقيقة |
| موضوع منفذ الهواء |
تتحمل 6: M3 × 0.5 تتحمل 10 ~ 32: M5 × 0.8 |
| تشحيم |
خالية من الزيوت، ومملوءة مسبقًا بالشحوم طويلة الأمد |
| تركيب التبديل |
أخاديد دائرية مزدوجة الجوانب، متوافقة مع CMSH / DS1-G |
| خيارات التركيب |
تركيب سفلي وجانبي وخلفي على ثلاثة أسطح |
|
تتحمل (مم) |
نموذج |
زاوية التأرجح مفتوحة/مغلقة |
عزم الدوران (N・cm) |
أقصى امتداد للفك (مم) |
الوزن الصافي (ز) |
|
6 |
HFY6 |
30 درجة/-10 درجة |
10 |
30 |
45 |
|
10 |
HFY10 |
30 درجة/-10 درجة |
32 |
30 |
90 |
|
16 |
HFY16 |
30 درجة/-10 درجة |
75 |
40 |
175 |
|
20 |
HFY20 |
30 درجة/-10 درجة |
125 |
60 |
310 |
|
25 |
HFY25 |
30 درجة/-10 درجة |
210 |
70 |
520 |
|
32 |
HFY32 |
30 درجة/-10 درجة |
350 |
85 |
890 |
⚠️ ملاحظة هامة: يتناقص عزم التثبيت مع زيادة طول امتداد الفك. يجب حجز عامل الأمان ≥1.5 أثناء حساب الحمل.
✅ إعطاء الأولوية لـ HFY إذا:
-- قطع العمل عبارة عن مكونات مصغرة مستديرة أو على شكل قوس أو غير منتظمة (أطراف إلكترونية، أو أغلفة بلاستيكية صغيرة)
- يتطلب زاوية فتح كبيرة نسبيًا (~40 درجة) ضمن غلاف التثبيت المحدود
- تخطيط المعدات المقيد للارتفاع/العرض؛ يوفر هيكل التأرجح Y مساحة أكبر من القابضون المتوازيين
- حمل خفيف ≥5 كجم، ركوب الدراجات عالي التردد، مشغل فعال من حيث التكلفة
- تحتاج إلى تركيب مرن على ثلاثة أسطح للأدوات المخصصة المدمجة
|
عنصر المقارنة |
سلسلة هفي |
MHC2 (SMC الأصلي) |
| الانتقال |
مكبس واحد + رافعة محورية |
كام + ذراع الروك |
| إصدارات العمل |
التمثيل المزدوج / التمثيل الفردي NO |
التمثيل المزدوج / التمثيل الفردي NC |
| نطاق التأرجح |
+30°/-10° (الإجمالي ~40°) |
+45°/-15° (الإجمالي ~60°) |
| لقط عزم الدوران |
10 ~ 350 نيوتن سم |
15 ~ 420 نيوتن سم |
| نطاق تتحمل |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| أسطح التركيب |
ثلاثة جوانب (أسفل/جانب/خلفي) |
وجهان (أسفل/جانب) |
| مستوى التكلفة |
بديل محلي عالي الأداء |
ارتفاع سعر الاستيراد |
| قابلية التبادل |
أبعاد تركيب مماثلة، عزم دوران أقل قليلاً |
المواصفات الأصلية القياسية مع زاوية فتح أكبر |
1. اختيار التجويف على أساس كتلة قطعة العمل وتمديد الفك
- حمولة خفيفة ≥1kg → ø6/10؛ حمولة متوسطة 1 ~ 5 كجم → ø16 ~ 32
2. اختيار وضع التشغيل
- الإنتاج المستمر العام → HFY مزدوج المفعول
- تحتاج إلى فتح تلقائي بعد انقطاع التيار الكهربائي → رقم التمثيل الفردي HFTY
3. تخطيط التركيب
- يفضل التركيب السفلي الافتراضي؛ جبل جانبي لعرض ضيق. جبل خلفي لمحطات نقل خط التجميع
4. تعديل السرعة
- استخدم صمامات الخانق المدمجة القابلة للتعديل للتحكم في سرعة التأرجح وتجنب تأثير قطعة العمل
5. ردود الفعل على الموقف
- قم بتثبيت المفاتيح المغناطيسية CMSH / DS1-G على الأخاديد المزدوجة لاكتشاف حالة الفتح والإغلاق بالكامل
يعتمد القابض الهوائي المتأرجح من النوع SOLH HFY Y هيكل تضخيم عزم دوران ذراع المكبس الفردي، وهو متوفر في HFY مزدوج الفعل و HFTY أحادي الفعل، تركيب ثلاثي الأسطح مع صمام خانق مدمج وفتحة مفتاح مغناطيسي، بديل فعال من حيث التكلفة لـ MHC2 لالتقاط الأحمال الخفيفة عالية التردد للجزء الصغير الدائري وغير المنتظم في 3C، ومعدات التشغيل الآلي للأجهزة والبلاستيك.
