سلسلة مكونات تعمل بالهواء المضغوط

سلسلة مكونات الهواء | حلول تعمل بالهواء المضغوط كاملة (SOLH بواسطة Richge Technology)

ماركة:SOLH من شركة Richge Technology (睿其格科技)

تحديد المواقع الأساسية للعلامة التجارية

SOLH هي العلامة التجارية الهوائية ذات السلسلة الكاملة المملوكة لشركة Richge Technology (睿其格科技). جميع الأجزاء الهوائية من SOLH تم تطويرها وتصنيعها وفحص جودتها داخليًا، وأبعاد وأداء 1:1 بالكامل قابلة للتبديل مع SMC، وAirTAC، وFESTO وغيرها من أفضل العلامات التجارية العالمية العاملة بالهواء المضغوط لاستبدال التوصيل والتشغيل المباشر دون تعديل المعدات. نحن نقدم أنظمة هوائية متكاملة ذات حلقة مغلقة وخدمة توريد مجمعة متكاملة لخفض تكاليف المشتريات للعملاء وتقصير المهل الزمنية.

ملخص

مقدمة قصيرة: توفر SOLH من Richge Technology سلسلة كاملة من المكونات الهوائية القابلة للتبديل بالكامل وحلول التشغيل الآلي الشاملة. تغطي منتجاتنا معالجة الهواء وصمامات التحكم والأسطوانات وأنظمة التفريغ وملحقات الأنابيب، حيث تحل الأجزاء الهوائية عالية الدقة ومنخفضة التسرب محل SMC وAirTAC وFESTO بشكل مثالي. أداء مستقر وفعال من حيث التكلفة للأتمتة الصناعية العالمية.

توفر SOLH حلول أتمتة تعمل بالهواء المضغوط متكاملة، تغطي وحدات تحضير الهواء، وصمامات التحكم، والأسطوانات الهوائية، ومكونات التفريغ، والأنابيب، والتجهيزات، والأجزاء المساعدة الكاملة. مناسبة لأنظمة الهواء الصناعية القياسية 0.1-0.8MPa، وتستخدم على نطاق واسع في الإلكترونيات والتعبئة والتغليف والأدوات الآلية والطاقة الجديدة والآلات الغذائية.

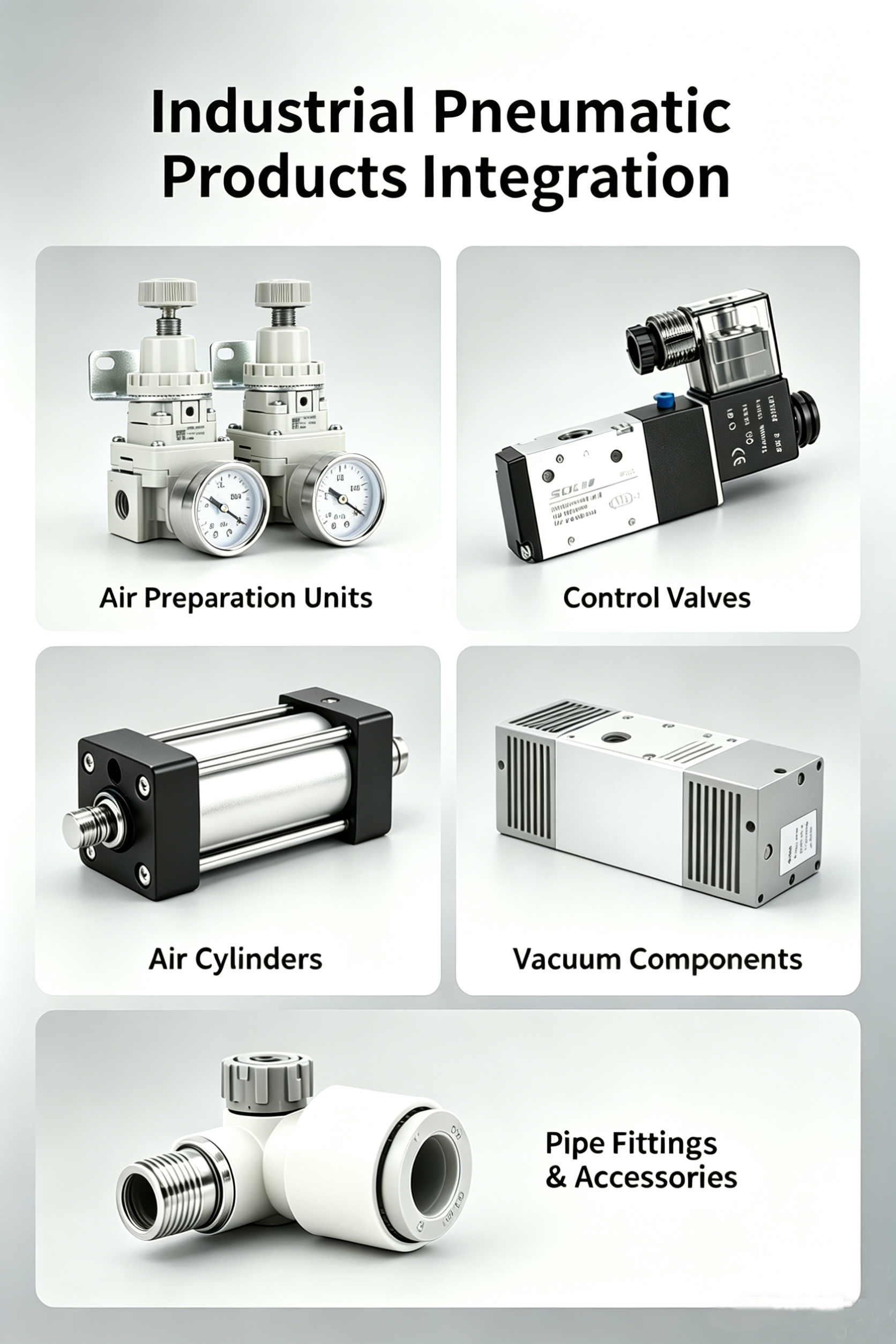

مجموعة المنتجات الرئيسية

1. وحدات تحضير الهواء

فلتر AF، منظم AR، مشحم AL، وحدة AFC مكونة من وحدتين، وحدة خدمة AC مكونة من 3 وحدات لتنظيف الهواء وتثبيت الضغط وحماية النظام.

2. صمامات التحكم الإتجاهية

صمامات الملف اللولبي:2P/2V 2/2-way، 3V 3/2-way، 4V 5/2-way، صمام نامور 4M للتحكم في صمامات الأسطوانة وخطوط الأنابيب.
صمامات القدم:3F/3FM 3/2 اتجاه، 4F 5/2 اتجاه مع خيارات غطاء قفل/أمان لتشغيل المحطة يدويًا.
الصمامات اليدوية والميكانيكية:صمام دوار VHK، صمام إغلاق منزلق HSV، صمام حد ميكانيكي M5.
قواعد متعددة:جزر صمامات متعددة المحطات للتركيب المركزي.

3. اسطوانات الهواء

معيار SC/SI/SU، mini MAL/MA، SDA/CQ2 فائق النحافة، أحادي المفعول، مثبت، سدادة وأسطوانات دوارة. السكتة الدماغية المخصصة، تمديد قضيب وأنواع درجات الحرارة العالية المتاحة.

4. مكونات الفراغ

قاذفات التفريغ ZU/ZB، وأكواب الشفط ZP/ZPT، والمرشحات المضمنة، وصمامات التحكم في التفريغ للتعامل التلقائي.

5. الأنابيب والتجهيزات

PU مستقيم / ملفوف SPU / PE-PU مقاوم للتحلل المائي / أنابيب صلبة PA12 ؛ تجهيزات الدفع الكاملة KQ2؛ بنادق نفخ الهواء وأجهزة التحكم في السرعة وكواتم الصوت.

6. الأجزاء المساعدة

صمامات الفحص، والمفاتيح المغناطيسية، ومفاصل القضبان، وأجهزة قياس الضغط، وملحقات التثبيت.

المواصفات العامة

ضغط العمل:0.1–0.8MPa (موصى به: 0.4–0.6MPa)
درجة حرارة:-20 درجة مئوية～+70 درجة مئوية (درجة حرارة عالية مخصصة تصل إلى 120 درجة مئوية)
الختم القياسي:نبر؛ اختياري FKM / سيليكون
واسطة:الهواء المضغوط المفلتر (≥40μm)
متانة:الصمامات ≥20 مليون دورة؛ الأسطوانات ≥10 مليون دورة

المزايا الأساسية

سلسلة كاملة من عمليات الشراء الشاملة والتكلفة والمهلة الزمنية
قابلة للتبديل بالكامل مع الماركات العالمية الشهيرة
تصنيع دقيق للتسرب منخفض للغاية لتوفير الطاقة
أختام متعددة للبيئات الجافة والزيتية والرطبة والنظيفة
دعم التخصيص القياسي وغير القياسي

مطابقة الدوائر النموذجية

اسطوانة مزدوجة المفعول:وحدة AFC ← مشعب 4 فولت ← أنبوب PU ← أسطوانة SC/SDA
التعامل مع الفراغ:مرشح → صمام 3V → قاذف فراغ + كوب الشفط
محطة التحكم بالقدم:AFC → HSV → خرطوم SPU → صمام القدم 4F + مسدس النفخ C110
التحكم في صمام خط الأنابيب:وحدة الهواء ← صمام نامور 4M ← مشغل هوائي

الصناعات التطبيقية

إلكترونيات 3C، وتغليف المواد الغذائية، والأدوات الآلية، ومعدات الختم، والنقل اللوجستي، والطاقة الجديدة، ومعالجة المياه، والأتمتة الصناعية العامة.

احتياطات السلامة والتركيب

متطلبات مصدر الهواء: تجهيز وحدة خدمة الهواء AFC لتصفية الماء والزيت والغبار؛ سوف يرتدي الهواء الملوث الأختام ويقصر عمر الخدمة.
حد الضغط: يجب ألا يتجاوز ضغط العمل المستمر 0.8MPa؛ الحد الأقصى لضغط الاختبار 1.2 ميجا باسكال لتجنب انفجار الأنبوب وتلف الختم.
التكيف مع البيئة: الأجزاء القياسية مخصصة للظروف التقليدية الجافة/الزيتية -20 درجة مئوية إلى +70 درجة مئوية؛ نماذج مخصصة لدرجة الحرارة العالية/المقاومة للتآكل للسيناريوهات القصوى.
قواعد اختيار الأنابيب: أنبوب صلب PA12 لخطوط الأنابيب الرئيسية الثابتة ذات الضغط العالي؛ أنبوب PU مرن لحركة سلسلة السحب الترددية، بدون استخدام متقاطع.
قاعدة دائرة التفريغ: تنطبق فقط صمامات 3V وVHK ذات التأثير المباشر على أنظمة التفريغ؛ صمامات الملف اللولبي التجريبية غير متوفرة للضغط السلبي.
سلامة التشغيل: اعتماد صمامات القدم المغطاة بالسلامة لأدوات الآلة؛ قم بقطع مصدر الهواء الرئيسي وضغط العادم المتبقي قبل الصيانة لمنع الإصابة العرضية.
معيار التجميع: قم بإغلاق المنافذ المتعددة الخاملة بألواح فارغة؛ تثبيت وحدات تحكم سرعة المخزن المؤقت للأسطوانات طويلة الشوط لمنع فشل التأثير.
العنوان التعريفي: مكونات هوائية كاملة SOLH | حلول الصمامات والأسطوانات والفراغات والأنابيب | تقنية ريتشج
الوصف التعريفي: مكونات هوائية من سلسلة Richge Technology SOLH الكاملة، قابلة للتبديل بالكامل مع SMC AirTAC FESTO، حلول الأتمتة الهوائية الصناعية الشاملة.

View as

منظم تعزيز VBA

صمامات تعزيز الهواء VBA عبارة عن مضخمات هواء خالية من الطاقة مبنية على تقنية تعزيز فرق مساحة المكبس المطورة ذاتيًا، مما يوفر تضخيمًا مستقرًا للضغط 2 × و4 × مع خزانات هواء VBAT المتطابقة لتدفق هواء عالي الضغط بشكل فوري. تضمن الدراجات الأوتوماتيكية الهوائية بالكامل أداءً مقاومًا للانفجار وموفرًا للطاقة، بينما تعمل المخازن المؤقتة المدمجة على تقليل الضوضاء وإطالة عمر الخدمة إلى أكثر من 50 مليون دورة مع سهولة التركيب. نحن نحتفظ بمخزون كافٍ من خزانات الهواء 5L-38L مع مبيعات سنوية متزايدة. يتم اعتمادها على نطاق واسع لتقوية تثبيت الأسطوانات، والتثبيت، والتوزيع، والنفخ عالي الضغط بالقالب، وهي توفر بديل تعزيز محلي فعال من حيث التكلفة دون ترقية أنظمة هواء المصنع بالكامل.

عرض المزيد >> إرسال استفسار >>

منظم معزز من النوع المضغوط لتوفير الطاقة VBA

يعتمد منظم معزز الهواء المضغوط VBA الموفر للطاقة من Richge Technology على تكنولوجيا البحث والتطوير المستقلة ذات الدائرة الهوائية عالية الكفاءة، مما يقلل من استهلاك الهواء بشكل فعال. يدعم الجسم الصغير جدًا وخفيف الوزن طرق التثبيت المزدوجة مع إخراج ضغط ثابت منخفض التموج وعالي الدقة. هيكل هوائي مقاوم للانفجار بالكامل يحقق عمر خدمة طويل بدون صيانة. نحتفظ بمخزون كافٍ وحجم مبيعات سنوي متزايد. يتم تطبيقه على نطاق واسع في تصنيع السيارات والتثبيت الآلي وتنظيف القالب، فهو يوفر تعزيزًا اقتصاديًا للضغط المحلي دون إجراء تحويل شامل لنظام هواء المصنع.

عرض المزيد >> إرسال استفسار >>

خزان الهواء من سلسلة VBAT

إن خزان الهواء من سلسلة SOLH VBAT من Richge Technology عبارة عن خزان ضغط هوائي مخصص يتوافق تمامًا مع صمامات التعزيز VBA. متوفر في الفولاذ الكربوني والفولاذ المقاوم للصدأ SUS304، وهو يتكيف مع البيئات الصناعية المتنوعة. يتميز بتخزين الضغط المستقر وتعويض تدفق الهواء، فهو يقلل من تقلبات ضغط الهواء ويطيل عمر خدمة أنظمة التعزيز. وهو معتمد بشهادات CE وASME وGB وISO9001، وهو يوفر سعات قياسية تتراوح من 5L إلى 38L ومنافذ قابلة للتخصيص ودرجات ضغط. يستخدم على نطاق واسع في خطوط الإنتاج الآلي، وتصنيع السيارات، والإلكترونيات 3C واختبار الدقة، وهو بمثابة ملحق أساسي موثوق به لأنظمة تعزيز الضغط الهوائي الصناعية.

عرض المزيد >> إرسال استفسار >>

AR الطيار تعمل منظم

تشتمل منظمات الضغط التجريبية من سلسلة SOLH AR على نماذج كاملة من AR425/625/635/825/835/925/935. من خلال اعتماد هيكل تخفيف الطيار الداخلي، فهي تتميز بمعدل تدفق عالي ودقة تنظيم ضغط عالية جدًا مع تباطؤ ≥0.02MPa وقابلية تكرار ≥0.01MPa. إنها مُجهزة بنطاقات ضغط مزدوجة ووظيفة تخفيف الضغط الزائد الأوتوماتيكية المدمجة، فهي تدعم التشغيل بدون تشحيم والتركيب التعسفي. مناسبة لخطوط أنابيب الهواء الرئيسية ذات التجويف الكبير، ومعدات التدفق العالي وأنظمة التحكم الهوائية الدقيقة، فهي حلول تثبيت مثالية لأنظمة إمداد الهواء المركزية في المصنع.

عرض المزيد >> إرسال استفسار >>

منظم الدقة بالأشعة تحت الحمراء

تعتمد منظمات التوجيه الدقيقة من سلسلة SOLH IR هيكلًا تجريبيًا داخليًا متطورًا للفوهة، مما يوفر دقة تحكم فائقة بنسبة 0.2% وتكرارًا ممتازًا. إنه يحافظ بشكل ثابت على ضغط الخرج ضد تقلبات مصدر الهواء وتغيرات الحمل الديناميكي. يتميز بمعدل تدفق مرتفع واستجابة سريعة واستهلاك هواء منخفض للغاية يبلغ 1-3 لتر/دقيقة لتوفير كبير في الطاقة، كما أنه يدعم الضبط اليدوي وجهاز التحكم عن بعد الهوائي. مدمج ومرن مع حماية مدمجة من الضغط الزائد، ويستخدم على نطاق واسع في أشباه الموصلات، والاختبار الدقيق، والتحكم في التوتر، والأدوات الطبية وأنظمة الأتمتة الدقيقة المتطورة.

عرض المزيد >> إرسال استفسار >>

منظم فراغ IRV10 / IRV20

تم تصميم منظمات التفريغ الدقيقة من سلسلة SOLH IRV10 وIRV20 خصيصًا للدوائر الهوائية ذات الضغط السلبي، مع نطاق تفريغ قابل للتعديل يتراوح من -100 كيلو باسكال إلى -1.3 كيلو باسكال ودقة ضبط فائقة الدقة. مجهزة بمقبض ذاتي القفل، فهي تمنع بشكل فعال انحراف الضغط الناتج عن الاهتزاز. يتميز بمعدل تدفق كبير، واستهلاك منخفض للهواء، وهيكل خفيف الوزن، ويدعم أنماط المنفذ الفردي المزدوج والخلفي مع طرق تركيب متنوعة. إنه مكون تحكم دقيق قياسي، يستخدم على نطاق واسع في التقاط الفراغ الآلي، والتجميع الإلكتروني، والمعالجة التلقائية، واختبار تسرب الهواء وآلات التعبئة والتغليف.

عرض المزيد >> إرسال استفسار >>

تنظيم نظافة SRH

تعتمد منظمات الضغط الدقيقة من النوع النظيف من سلسلة SOLH SRH الأجزاء المبللة بالكامل من الفولاذ المقاوم للصدأ SUS316/316L وهي خالية من الزيت ويتم تصنيعها في غرف الأبحاث من الفئة 100 مع انخفاض الجسيمات والتلوث الثانوي. تتكيف الأغشية الاختيارية من PTFE وFKM بالإضافة إلى هياكل الإغاثة وغير الإغاثة مع ظروف العمل النظيفة المتنوعة. تتميز بدقة التحكم في الضغط العالي جدًا، وتتوافق مع معايير SEMI، وRoHS، وCE. مناسب للتحكم في الغاز عالي النقاء والمياه النقية، ويتم تطبيقه على نطاق واسع في أشباه الموصلات والخلايا الكهروضوئية والمستحضرات الصيدلانية الحيوية وأنظمة التحكم في السوائل المختبرية عالية الدقة.

عرض المزيد >> إرسال استفسار >>

منظم نوع الوحدة ARM5

يتميز منظم الضغط المصغر SOLH ARM5S بهيكل مكبس ضيق للغاية مقاس 14 مم ووزن خفيف للغاية يبلغ 33 جم، مما يوفر مساحة التثبيت بشكل كبير. مجهزة بوظيفة التدفق العكسي القياسية وهيكل تخفيف/عدم تخفيف اختياري، فهي تأتي مع تركيبات مدمجة تعمل بلمسة واحدة لتوصيل الأنابيب متعدد الاستخدامات. من خلال دعم تركيب اللوحة المباشرة وتركيب تراص مشعب السكك الحديدية DIN مع نطاق ضغط قابل للتعديل يتراوح من 0.05 إلى 0.7 ميجا باسكال، فإنه يحقق تشغيلًا مستقرًا خاليًا من التشحيم ومقاومًا للتآكل. إنه حل مثالي للتحكم بالهواء المضغوط للأتمتة الدقيقة والرقصات المصغرة والمعدات ذات المساحة المحدودة.

عرض المزيد >> إرسال استفسار >>

ARJ310 صمام منظم الضغط المصغر

إن منظم الضغط المصغر ذو المفعول المباشر من سلسلة SOLH ARJ310 قابل للتبديل بالكامل مع نماذج SMC المكافئة، وهو مصمم للتحكم الهوائي الدقيق منخفض التدفق ومحدود المساحة. مع هيكل ضيق للغاية يبلغ 18.5 ملم وتصميم خفيف الوزن يبلغ 65 جرامًا، فإنه يدعم التراص المشعب الكثيف. يتميز بخيوط مدخل M5 وRc1/8 مزدوجة وتركيبات دفع مدمجة للمخرج للتركيب السريع، فهو يوفر نطاقات ضغط مزدوجة تتراوح من 0.05 إلى 0.7 ميجا باسكال مع تخفيف الضغط الزائد المدمج لضغط إخراج ثابت. مناسب لتركيب الألواح والدعائم، ويستخدم على نطاق واسع في تجميع الإلكترونيات والأجهزة الطبية وفحص أشباه الموصلات ومعدات التشغيل الآلي الدقيقة الدقيقة.

عرض المزيد >> إرسال استفسار >>
