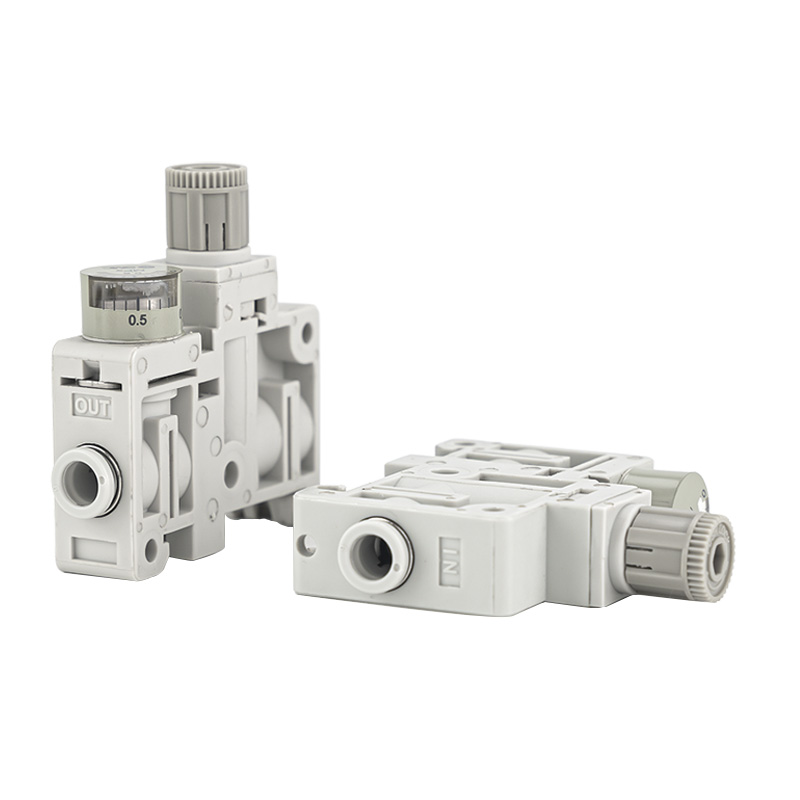

منظم الضغط فائق الصغر من سلسلة ARM5 (ARM5S)

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     نموذج منظم فردي ARM5 ARM5S عبارة عن منظم ضغط مكبس ضيق للغاية مقاس 14 مم مع وظيفة تدفق عكسي قياسية مدمجة. إنه يتميز بأبعاد صغيرة، وتركيب مستقل اختياري واحد أو مجموعة مكدسة متعددة، وموصلات مدمجة تعمل بلمسة واحدة وضبط الضغط عالي الدقة. تم تخصيص هذا المنظم الصغير للدوائر الهوائية المصغرة ذات متطلبات صارمة لتقييد المساحة.

الهيكل ومبدأ العمل

     · بناء المكبس المباشر المفعول. إصدار إغاثة كمعيار قياسي، إصدار غير إغاثة اختياري

     · يسمح تصميم التدفق العكسي القياسي بالتدفق العكسي من منفذ المخرج إلى منفذ الإدخال

     · تركيبات الدفع المتكاملة متوفرة في الأنواع المستقيمة والمرفقة للأنابيب φ4 وφ6 و5/32 و1/4 بوصة

     · حلان للتركيب: تركيب اللوحة المباشرة وتركيب سكة DIN

     · جسم خفيف للغاية يزن 33 جرامًا فقط

الميزات الرئيسية الأساسية

     1. مبيت ضيق للغاية مقاس 14 مم، يبلغ عرض الجسم 14 مم فقط، مع تقليل الحجم إلى 1/7 من منظمات AR20 القياسية التقليدية. تتناسب بسلاسة مع الآلات المدمجة ولوحات التحكم والأدوات الصغيرة المدمجة.

     2. ضغط قابل للتعديل عالي الدقة يغطي نطاق الضغط القابل للتعديل 0.05-0.7 ميجا باسكال. يقوم نموذج التنفيس القياسي بتحرير الضغط الزائد تلقائيًا للحصول على مخرجات مستقرة؛ يوفر الطراز الاختياري غير المخفف أداءً فائقًا للاحتفاظ بالضغط.

     3. وظيفة التدفق العكسي القياسية المدمجة تفتح القناة الداخلية تلقائيًا بمجرد أن يتجاوز ضغط المخرج ضغط المدخل. يمكن تركيبه مباشرة أسفل صمامات الملف اللولبي لتبسيط التخطيط الشامل لدائرة الهواء.

     4. موصلات مرنة وطرق تركيب متعددة، التركيبات المستقيمة والكوع قابلة للتبديل لمنافذ الإدخال والإخراج. يدعم المنظم التثبيت المباشر وتكديس قضبان DIN، مع مقياس ضغط اختياري مثبت على الجانب بمعدل 0.8 ميجا باسكال.

     5. مقاومة للتآكل وعمر خدمة طويل، هيكل من الراتنج وسبائك الألومنيوم يقاوم التآكل. تتراوح درجة الحرارة المحيطة المطبقة من -5 درجة مئوية إلى +60 درجة مئوية. يضمن التشغيل الخالي من التشحيم أداءً مستقرًا لركوب الدراجات على المدى الطويل.

جدول المواصفات الفنية

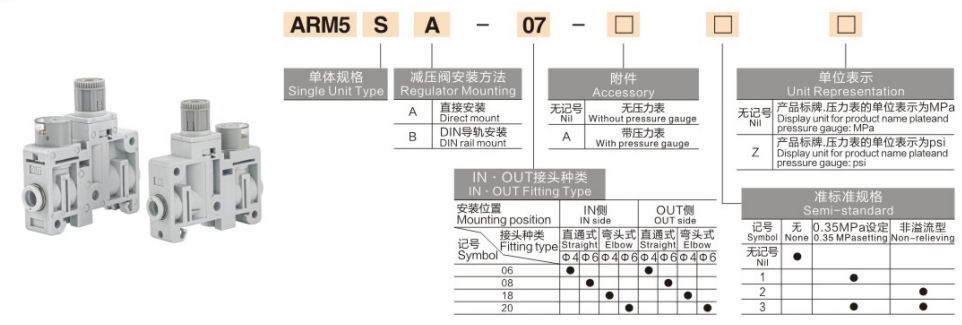

شرح كود النموذج

مثال: ARM5SA-07-A

     · ARM5S: هيئة تنظيمية مستقلة واحدة

     · أ: حامل السكك الحديدية DIN؛ ب: تركيب اللوحة المباشرة

     · 07: تكوين التركيب (مستقيم + خارج مستقيم لأنبوب φ6)

     · أ: مجهزة بمقياس الضغط الجانبي. فارغ = بدون مقياس

سيناريوهات التطبيق النموذجية

     معدات أتمتة مصغرة وأدوات دقيقة للإلكترونيات 3C والأجهزة الطبية والروبوتات الصغيرة تخطيطات المعدات مع مساحة تركيب محدودة للغاية التحكم الدقيق في التدفق الصغير: نفخ الهواء، وشفط الفراغ، وتوزيع السوائل وتشغيل المواقع، أنظمة تكديس متعددة الدوائر، تدعم ما يصل إلى 10 محطات متصلة، تركيب السلسلة خلف صمامات الملف اللولبي باستخدام خاصية التدفق العكسي

ملخص جملة واحدة

     يتميز منظم الضغط الصغير ARM5S بهيكل مكبس ضيق للغاية مقاس 14 مم، وتصميم تدفق عكسي قياسي، وتركيبات دفع مدمجة، وتركيب فردي/متعدد وجسم خفيف الوزن بوزن 33 جم فقط، وهو بمثابة الحل المفضل للتحكم الدقيق في الضغط الهوائي. العنوان التعريفي والوصف التعريفي العنوان التعريفي: منظم الضغط الصغير المضغوط للغاية ARM5S 14 مم | الوصف التعريفي لتكنولوجيا Richge: منظم هوائي مصغر Richge ARM5S مع تدفق عكسي قياسي، حامل مشعب السكك الحديدية DIN، تصميم خفيف الوزن 33 جرام لدوائر التشغيل الآلي الدقيقة الصغيرة.
