إن الأسطوانة القياسية لقضيب الربط خفيفة الوزن SOLH MBB هي نموذج خفيف الوزن مطور، وأخف بنسبة 10% من سلسلة MB التقليدية ومتوافقة تمامًا مع معايير ISO15552 للاستبدال المباشر لأسطوانات قضيب الربط المستوردة. تتميز بوسادة هوائية قابلة للتعديل ذات طرفين وأغطية طرفية مربعة، مما يضمن صلابة عالية، ضوضاء منخفضة وتشغيل مستقر بدون زيت، مناسب لظروف العمل ذات التحميل المتوسط ​​وعالية التردد. إنه يغطي متغيرات متعددة وخيارات تركيب متنوعة، ويستخدم على نطاق واسع في معدات النقل وآلات التشغيل الآلي العامة. مع الإنتاج الضخم الناضج والمخزون الكافي، فإنه يدعم إمدادات الدفعات المستقرة والصادرات في جميع أنحاء العالم.

تتوافق أسطوانة التشكيل الجانبي الخالية من قضبان الربط SOLH SAI مع معيار ISO15552، وهي قابلة للتبديل الأبعاد مع سلسلة FESTO DNC وSE. يعتمد على أسطوانة ألومنيوم مدمجة على شكل حرف M، وهي مزودة بوسادة هوائية قابلة للتعديل ذات طرفين ووسادة مرنة PPV وأخاديد مستشعر مزدوجة الجانب. تشمل المتغيرات الكاملة قضيبًا فرديًا، وقضيبًا مزدوجًا، وشوطًا قابلًا للتعديل، وقابلًا للقفل، وأسطوانة مدمجة بصمام SAIF. إنه يدعم التشغيل الخالي من الزيت مع ضغط بدء منخفض. أحجام التجويف φ32~200 مم، وشوط مخصص يصل إلى 2000 مم، وخيارات تركيب ISO متنوعة. تستخدم على نطاق واسع في آلات التعبئة والتغليف والناقلات وأتمتة الأدوات الآلية. الإنتاج الضخم المستقر والمخزون الكافي يجعله مشغلًا خطيًا عامًا فعالاً من حيث التكلفة لمعدات أتمتة التصدير.

تتوافق الأسطوانة القياسية المربعة الخالية من قضبان الربط SOLH SE مع معايير ISO15552 وVDMA24562، وهي قابلة للتبديل مباشرة مع سلسلة FESTO DNC وSMC CP96S. توفر أسطوانة الألومنيوم المربعة المدمجة صلابة عالية، ومزودة بوسادة هوائية قابلة للتعديل ذات طرفين وأخاديد مستشعر ثلاثية الجوانب للتركيب المرن. تشمل المتغيرات قضيبًا مفردًا، وقضيبًا مزدوجًا، ونوعًا قابلًا للضبط، ونوعًا قابلًا للقفل من النوع BSE، وهو مناسب للأحمال المتوسطة والثقيلة والتطبيقات عالية التردد طويلة الشوط. يدعم البرميل الصلب المؤكسد التشغيل بدون زيت مع خيارات تركيب متعددة، ويتم اعتماده على نطاق واسع لأدوات الماكينات والتعبئة وأتمتة الناقل. خدمة مخصصة طويلة الشوط ومخزون كافٍ وإمدادات ثابتة بكميات كبيرة لمصنعي الأتمتة العالميين.

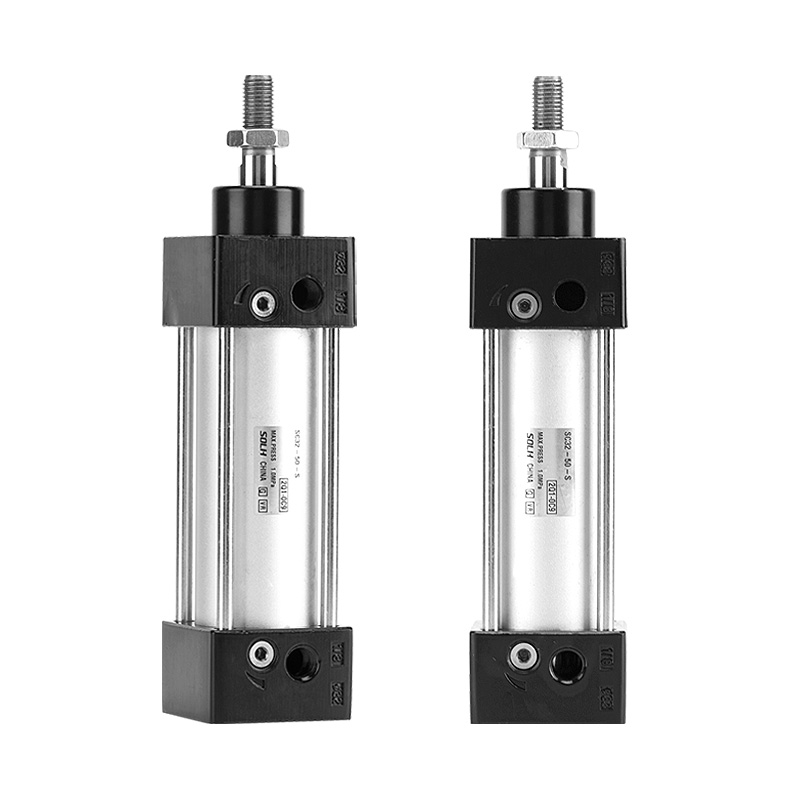

تتبنى الأسطوانة القياسية لقضيب الربط الاقتصادي SOLH SC أربعة قضبان ربط لربط أغطية النهاية بصلابة عالية ومقاومة للصدمات، ويتم اعتمادها على نطاق واسع كمشغل هوائي عام. تتراوح أحجام التجويف من φ32 إلى 250 مم، وهي مجهزة بوسادة هوائية قابلة للتعديل ذات طرفين لتقليل التأثير والضوضاء. تشمل المتغيرات قضيبًا واحدًا، وقضيبًا مزدوجًا SCD، وسكتة SCJ قابلة للتعديل، وأسطوانة SCL قابلة للقفل. حلقة مغناطيسية مدمجة اختيارية للمفاتيح المغناطيسية CMSG/DMSG، تدعم التشغيل الخالي من الزيت. جسم أقصر من الأسطوانات ذات الشكل ISO وبنفس التجويف وبسعر تنافسي. تتوفر أنواع تركيب متعددة للدفع والتعامل وتحديد المواقع على خطوط النقل والتعبئة والتجميع. المخزون الكافي يدعم طلبات التصدير بالجملة.

تتوافق الأسطوانات الهوائية الخالية من قضبان الربط SOLH DNC بشكل صارم مع المعايير الدولية ISO 15552 وVDMA 24562، وهي قابلة للتبديل تمامًا مع الأسطوانات القياسية الأوروبية السائدة لترقية المعدات بشكل سلس ومشاريع التصدير الخارجية. يزيل الشكل المربع المدمج عالي الصلابة من الألومنيوم قضبان الربط المكشوفة لتحقيق ثبات هيكلي أعلى وتصميم مرتب، مقترنًا بأخاديد مستشعر مدمجة مزدوجة الجانب لتركيب مفتاح مغناطيسي مريح. تعمل وسائد الهواء القياسية PPV القابلة للتعديل ذات النهاية المزدوجة على تخفيف الاصطدام بالقصور الذاتي بشكل فعال أثناء التبادل عالي السرعة للخدمة الشاقة؛ يدعم الختم المركب منخفض الاحتكاك المتميز التشغيل الخالي من الزيت مع وصول إجمالي شوط الخدمة إلى 4000 كم وتكرار دقة تحديد المواقع في حدود ± 0.05 مم. تشمل التكوينات الاختيارية قضيبًا مربعًا مضادًا للدوران، وقضيبًا مزدوجًا، ووحدات قفل الموضع، والأقفال الميكانيكية النهائية. يضمن إنتاجنا الضخم المستقر مخزونًا فوريًا كافيًا، منتشرًا على نطاق واسع في أتمتة السيارات، والإلكترونيات الدقيقة، وآلات التعبئة والتغليف وخطوط الإنتاج الآلية ذات المعايير الأوروبية التي تتطلب تشغيلًا مستقرًا لدورة طويلة.

تتوافق الأسطوانات الهوائية الخالية من قضبان الربط من سلسلة SOLH SI بشكل صارم مع ISO 15552 (ISO 6431 سابقًا) والمعايير الدولية VDMA 24562، وهي قابلة للتبديل تمامًا مع أسطوانات سلسلة Festo DNC وSE وDSBA كبديل متوسط ​​الطبقة وفعال من حيث التكلفة. تم إنشاء هيكل الأسطوانة باستخدام شكل متكامل من سبائك الألومنيوم المربع على شكل نجمة بدون قضبان ربط مكشوفة، مما يوفر صلابة هيكلية فائقة وأداء متميزًا في مقاومة الالتواء والانحراف إلى جانب مظهر خارجي مرتب ومقاوم للتآكل ومثالي لترتيب أنيق جنبًا إلى جنب على الخطوط الآلية. تدعم أخاديد الاستشعار المدمجة المخصصة على كلا الجانبين التثبيت المباشر للمفاتيح المغناطيسية AirTAC CMSE وDMSE وCS1 بدون أقواس تثبيت إضافية. مجهزة بوسائد هوائية قياسية مزدوجة الجانب قابلة للتعديل يدويًا مقترنة بمصدات مطاطية PPV، فهي تعمل على تخفيف التأثير بالقصور الذاتي بشكل فعال وتمنع الضوضاء أثناء التبادل عالي السرعة للخدمة الشاقة. يضمن نظام الختم التعويضي المزدوج المتميز من النوع Y ضغط بدء منخفض للغاية يبلغ 0.1 ميجا باسكال وتشغيلًا مستقرًا وخاليًا من الزيت على المدى الطويل. يتميز قضيب المكبس الصلب المطلي بالكروم 45# بمقاومة ممتازة للتآكل والصدأ. مجموعة كاملة من المتغيرات المخصصة تغطي قضيب متزامن مزدوج SID، ونموذج SIJ قابل للتعديل، وإصدار قفل الموضع SIL، والمحرك المتكامل لأسطوانة الصمام SIF، ونوع قضيب المكبس المربع المضاد للالتواء SIQ لتلبية المتطلبات الصناعية المتنوعة. تم تجهيز السلسلة بأكملها مسبقًا بحلقة مغناطيسية مدمجة بشكل افتراضي لتعليقات موضع المكبس في الوقت الفعلي والتحكم في وصلة PLC. تم اعتماده على نطاق واسع في آلات التصدير ذات المعايير الأوروبية، والتجميع الآلي، والتعبئة، ومعالجة المواد، والقيادة المساعدة لأدوات الماكينة، فهو يوازن بين الأداء الموثوق والأسعار التنافسية لاستبدال أسطوانات SC التقليدية ذات قضيب الربط وأسطوانات DNC المستوردة باهظة الثمن.

تتوافق أسطوانة قضيب الربط SOLH CP96S مع معايير ISO15552 وVDMA24562، وهي قابلة للتبديل بالكامل مع سلسلة CP96S الأصلية. تم تصميمه بنظام عازل مزدوج يجمع بين وسادة هوائية قابلة للتعديل ووسادة مطاطية، فهو يحقق ضوضاء منخفضة وتأثيرًا خفيفًا في ظل سرعة عالية وتردد عالي عند 50 ~ 1000 مم / ثانية. أسطوانة الألومنيوم المدمجة بقضيب الربط أخف بنسبة 15% من أسطوانات قضبان الربط التقليدية مع صلابة عالية ومقاومة ممتازة لحمل الأوفست. تشمل المتغيرات النوع القياسي للقضيب الواحد ونموذج القضيب المزدوج المضاد للالتواء CP96SD. حلقة مغناطيسية مدمجة اختيارية لأجهزة الاستشعار M9B/A93؛ تتوفر إصدارات قضيب المكبس ذات درجة الحرارة العالية والفولاذ المقاوم للصدأ. تتحمل φ32 ~ 125 مم، شوط مخصص يصل إلى 2000 مم. يستخدم على نطاق واسع في الأدوات الآلية وأتمتة التغليف للخدمة الشاقة لاستبدال المعدات العالمية.

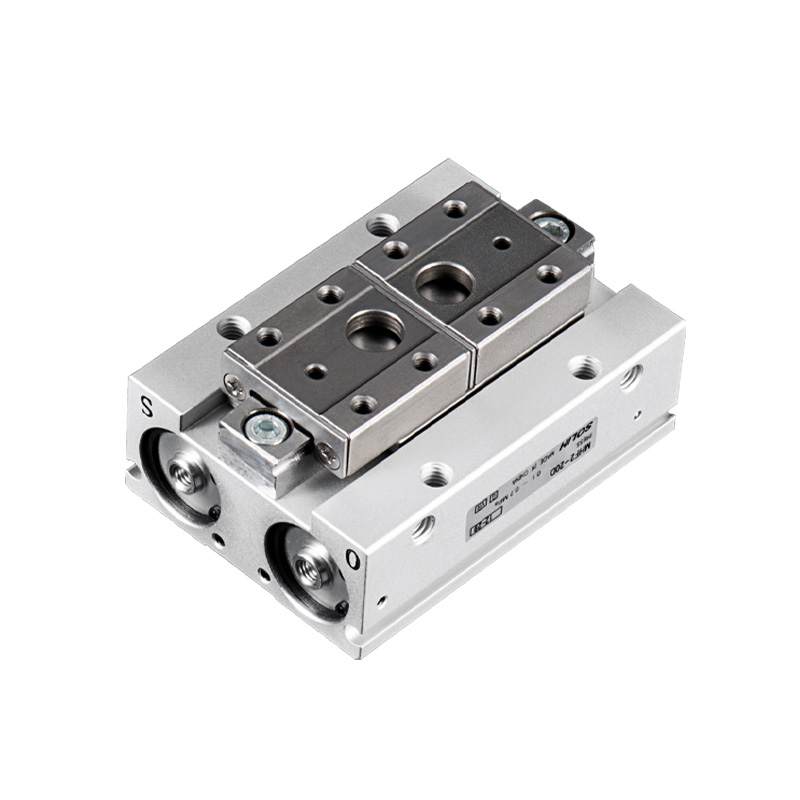

تتبنى أسطوانة الشريحة الخطية ذات الجانب L من SOLH HLH سكة توجيه كروية مدمجة من جانب واحد مع جسم نحيف منخفض المستوى لتوفير مساحة التثبيت، وهي شريحة هوائية مزدوجة المفعول مخصصة لتحديد المواقع بدقة عند التحميل الخفيف. تتراوح أحجام التجويف من 6، 10، 16 إلى 20 مم مع الأشواط القياسية من 5 إلى 60 مم، وضغط التشغيل 0.15 ~ 0.7 ميجا باسكال ودرجة حرارة العمل من -20 درجة مئوية إلى 70 درجة مئوية. يتميز جسم الأسطوانة بفتحات تثبيت في 4 اتجاهات ومنافذ هوائية ثلاثية الجوانب لتخطيط الأنابيب المرن. تم تجهيز عربة الشرائح بفتحات مثبتة وفتحات تثبيت على الأسطح العلوية والأمامية. تأتي الحلقة المغناطيسية المدمجة بشكل قياسي، مع فتحات جانبية مزدوجة لتركيب مفاتيح القصب المغناطيسي. يعمل المفصل العائم بين قضيب المكبس والحامل على التخلص من الحمل الجانبي ويضمن استقامة ممتازة ودقة مقاومة الدوران. بالمقارنة مع سلسلة HLQ ذات السكة المزدوجة، تتميز HLH بمخطط أنحف للمساحة الضيقة المحصورة، ويتم تطبيقها على نطاق واسع في أدوات الفحص الصغيرة 3C وأشباه الموصلات، ووحدات التثبيت بالدفع الخفيفة وآليات تحديد المواقع الترددية داخل آلات التشغيل الآلي المدمجة.

تعتمد الأسطوانات المنزلقة ذات العمود المزدوج SOLH HLQ / HLQL أدلة خطية كروية لإعادة التدوير، بما في ذلك الإصدار القياسي المدمج HLQ مع أسطوانة مثبتة على الجانب ونموذج HLQL المتناظر فائق الصلابة. تتراوح أحجام التجويف من 6 إلى 25 ملم مع الأشواط 10-150 ملم. يوفر تصميم قضيب المكبس المزدوج المتوازي قوة دفع قوية وأداء ممتازًا ضد الالتواء ومضاد للدوران. يعمل المفصل العائم المدمج بين المكبس والعربة المنزلقة على تعويض الأحمال الجانبية اللامركزية. تتميز القاعدة بفتحات تثبيت ثلاثية الاتجاهات، بينما توفر عربة الشرائح فتحات تثبيت متعددة الأسطح ودبابيس تحديد المواقع؛ تأتي الفتحات الجانبية لمفاتيح القصب المغناطيسي والمغناطيس المدمج بشكل قياسي. تتوفر خيارات عازلة متعددة: عازل هواء مزدوج / فردي قابل للتعديل، ممتص صدمات هيدروليكي وكتل إيقاف خارجية لضمان التبادل السلس ودقة تحديد المواقع المتكررة. يناسب HLQ الأحمال المتوسطة والصغيرة ذات المساحة المحدودة، بينما يتعامل HLQL المتماثل مع الأحمال الثقيلة والإزاحة شديدة الانحدار. يستخدم على نطاق واسع للنقل التلقائي، والتثبيت الدقيق وتحديد المواقع الخطية في 3C، وتجميع أشباه الموصلات ومعدات الاختبار.
