العلامة التجارية: SOLH من Richge Technology

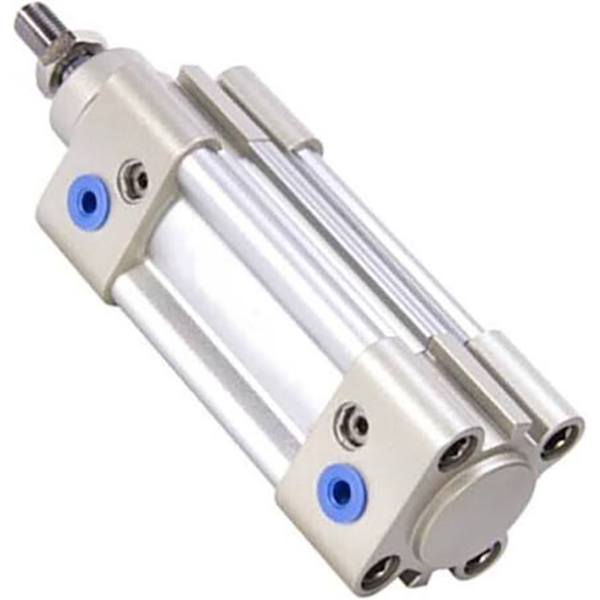

تتوافق أسطوانة التشكيل الجانبي المزدوج من سلسلة SOLH SAI مع المعيار الدولي ISO 15552 (ISO6431 الأصلي) / VDMA 24562. نفس أبعاد التركيب مثل سلسلة SI وSE وFESTO DNC للتبادل المباشر. تتميز بأداء التكلفة العالية، والأداء المستقر وعمر الخدمة الطويل، وهي الأسطوانة القياسية ISO ذات الدرجة المتوسطة الأكثر استخدامًا على نطاق واسع لمعدات التشغيل الآلي.
1. الامتثال للمعايير: ISO15552 / VDMA24562، أبعاد وملحقات التركيب القابلة للتبديل بالكامل.
2. الهيكل: أسطوانة ألومنيوم مربعة متكاملة على شكل حرف M بدون قضبان ربط مكشوفة، صلابة عالية ومقاومة للتآكل. أخاديد استشعار ذات وجهين للمفاتيح المغناطيسية CMSE / DMSE / CS1.
3. متغيرات التشغيل
- SAI: النموذج القياسي ذو قضيب واحد مزدوج الفعل
-- سعيد: قضيب مزدوج مزدوج الفعل، قدرة ممتازة ضد الالتواء
- SAIJ: قضيب مزدوج بضربة قابلة للتعديل
-- الشراع: أسطوانة قابلة للقفل، تحمل الحمولة عند فقدان إمداد الهواء
- سيف: أسطوانة متكاملة بصمام الملف اللولبي
-- اللاحقة -S: حلقة مغناطيسية مدمجة لمستشعر الموضع (بدون -S = غير مغناطيسي)
4. نظام الوسادة: وسادة هوائية قياسية قابلة للتعديل ذات طرفين + وسادة عازلة مرنة PPV، تقلل بشكل فعال من التأثير والضوضاء تحت السرعة العالية والحمل الثقيل.
5. الختم: ختم تعويض مزدوج من النوع Y في اتجاه واحد مع أخدود تخزين الزيت، ضغط بدء تشغيل منخفض (0.1MPa)، تشغيل بدون زيت. قضيب مكبس فولاذي مطلي بالكروم 45#، مقاوم للاهتراء ومقاوم للصدأ.
1. مثال النموذج: SAI50×150-S-FA
|
شريحة |
شفرة |
تعريف |
| الجهاز الأعلى للرقابة المالية والمحاسبة |
كود السلسلة |
ISO15552 أسطوانة جانبية خالية من قضيب التعادل |
|
50 |
حجم التجويف (مم) |
32,40,50,63,80,100,125,160,200 |
|
150 |
طول السكتة الدماغية |
المعيار: 25 ~ 1000 مم، الحد الأقصى المخصص 2000 مم |
| -س |
خيار المغناطيس |
حلقة مغناطيسية مدمجة؛ قم بإزالة اللاحقة للإصدار غير المغناطيسي |
| اتحاد كرة القدم |
رمز التركيب |
FA = الشفة الأمامية FB = الشفة الخلفية LB = حامل القدم CA = شق واحد CB = شق مزدوج TC = مرتكز الدوران TCM=مرتكز الدوران بالمغناطيس |
2. أمثلة على الترتيب القياسي
-- SAI63×200-S: تجويف 63، السكتة الدماغية 200، مغناطيس مدمج، النوع الأساسي
- SAID40×100-FB: Bore40، السكتة الدماغية 100، قضيب مزدوج، حامل شفة خلفي
-- SAIL80×300-S-LB: Bore80، السكتة الدماغية 300، نوع قابل للقفل، تركيب بالقدم
|
عنصر المعلمة |
مواصفة |
| نوع التمثيل |
التمثيل المزدوج (قضيب واحد/قضيب مزدوج) |
| ضغط التشغيل |
0.1 ~ 1.0 ميجا باسكال (موصى به: 0.5 ~ 0.6 ميجا باسكال) |
| ضغط إثبات |
1.5 ميجا باسكال |
| درجة الحرارة المحيطة |
-20 ~ +70 درجة مئوية |
| سرعة المكبس |
30~800 مم/ثانية (32~100 تجويف)؛ 30 ~ 500 مم / ثانية (125 ~ 200 تجويف) |
| وسادة |
وسادة هوائية قابلة للتعديل + وسادة مرنة PPV على كلا الطرفين |
| موضوع منفذ الهواء |
G1/8 (32/40)، G1/4 (50/63)، G3/8 (80/100)، G1/2 (125)، G3/4 (160/200) |
| موضوع قضيب المكبس |
M10×1.25~M45×2 (يعتمد على التجويف) |
| تشحيم |
عملية مدهونة مسبقًا وخالية من الزيوت |
| تصاعد |
أي زاوية تركيب، ملحقات قياسية عالمية ISO |
|
تتحمل (مم) |
التوجه (ن) |
قوة السحب (ن) |
تقريبا. الحمل الأفقي (كجم) |
تقريبا. الحمل الرأسي (كجم) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
1. خيارات التركيب
- النوع الأساسي، حامل القدم LB، شفة FA/FB، مشبك CA/CB، مرتكز الدوران TC/TCM. الملحقات الاختيارية: وصلة عائمة، عين قضيب، موصل I/Y/U/F.
2. سلسلة المشتقات الرئيسية
- قيل: قضيب مزدوج الفعل
- SAIJ: قضيب مزدوج بضربة قابلة للتعديل
- الشراع: أسطوانة قابلة للقفل لتثبيت الوضع المتوسط
- سيف: أسطوانة صمام الملف اللولبي المتكاملة
1. اختيار التجويف: حساب الدفع المطلوب وفقًا للحمل، احتياطي هامش الأمان ≥50%؛ ترقية 1 ~ 2 أحجام تحت تحميل الأوفست / تحميل الكابولي.
2. تأكيد السكتة الدماغية: أضف هامش أمان يتراوح بين 20 إلى 50 مم للسفر الفعال؛ أقصى حد قياسي 1000 مم، مخصص حتى 2000 مم.
3. مطابقة التكوين
- ردود الفعل على الموقع: اختر نموذج المغناطيس -S، وتطابق المفاتيح المغناطيسية CMSE/DMSE؛
- التركيب: حامل قدم LB للحمل الثقيل الأفقي؛ شفة FA مفضلة للتركيب العمودي؛
- وظيفة خاصة: اختر SAID للقضيب المزدوج، وSAIJ للسكتة القابلة للتعديل، وSAIL لقفل الموضع، وSAIF للتخطيط المدمج.
يمكن لأسطوانة التشكيل الجانبي الخالية من قضبان الربط SOLH SAI ISO15552 أن تحل محل سلسلة FESTO DNC وSE وSI مباشرة، وهي مجهزة بمخزن مؤقت PPV قابل للتعديل ومتغيرات غنية، ومشغل خطي عام فعال من حيث التكلفة لأتمتة التصدير والتعبئة ومعدات الأدوات الآلية.
