المحرك الدوار من سلسلة CRB1 / CRB2 من نوع الريشة

المحرك الدوار من سلسلة CRB1 / CRB2 (قابل للتبديل SOLH)

العلامة التجارية: SOLH من Richge Technology

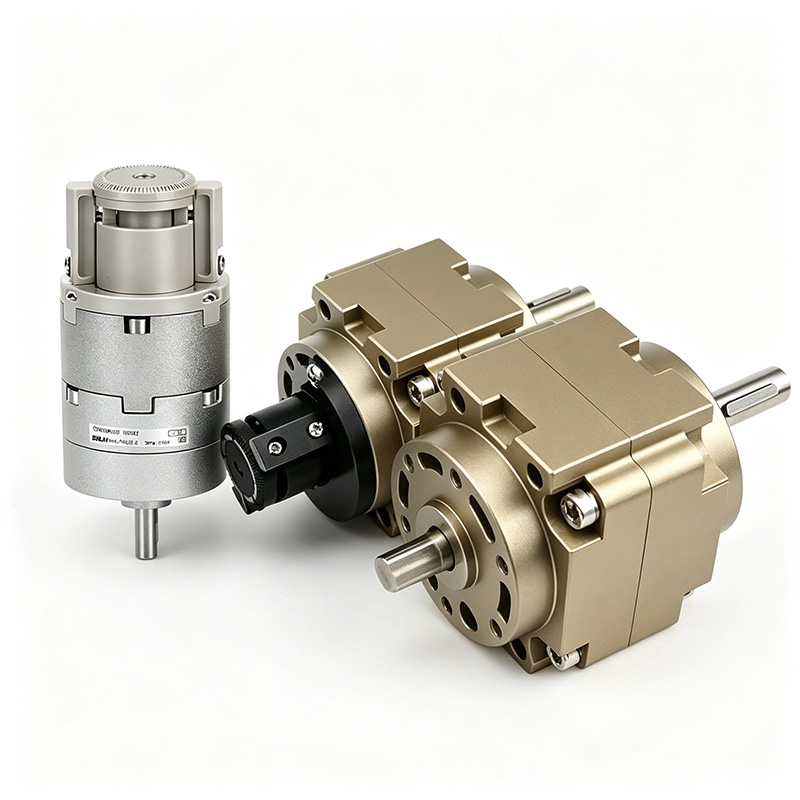

تحديد موضع المنتج والاختلاف الأساسي في السلسلة

     SOLH CRB1 وCRB2 عبارة عن أسطوانات متأرجحة دوارة من نوع ريشة يتم تشغيلها بواسطة دوارات مفردة/مزدوجة. بدون خلوص شبكة التروس، فهي تتميز بجسم مضغوط للغاية، وقصور ذاتي دوراني منخفض، واستجابة فائقة السرعة.

     - CRB2 (سلسلة صغيرة): التجويف 10 ~ 40 مم للحمل الخفيف والمساحة الضيقة، تصميم مدمج خفيف الوزن

     -- CRB1 (سلسلة كبيرة): التجويف 50 ~ 100 مم للحمل الثقيل وعزم الدوران العالي، دعم كامل للمحمل مع مقاومة فائقة للصدمات

     أقصى زاوية تأرجح لريشة واحدة تصل إلى 270 درجة/280 درجة، ريشة مزدوجة بحد أقصى 90 درجة/100 درجة. تستخدم على نطاق واسع لمحطات التشغيل الآلي للتقليب الدوار السريع والفهرسة وتحديد المواقع.

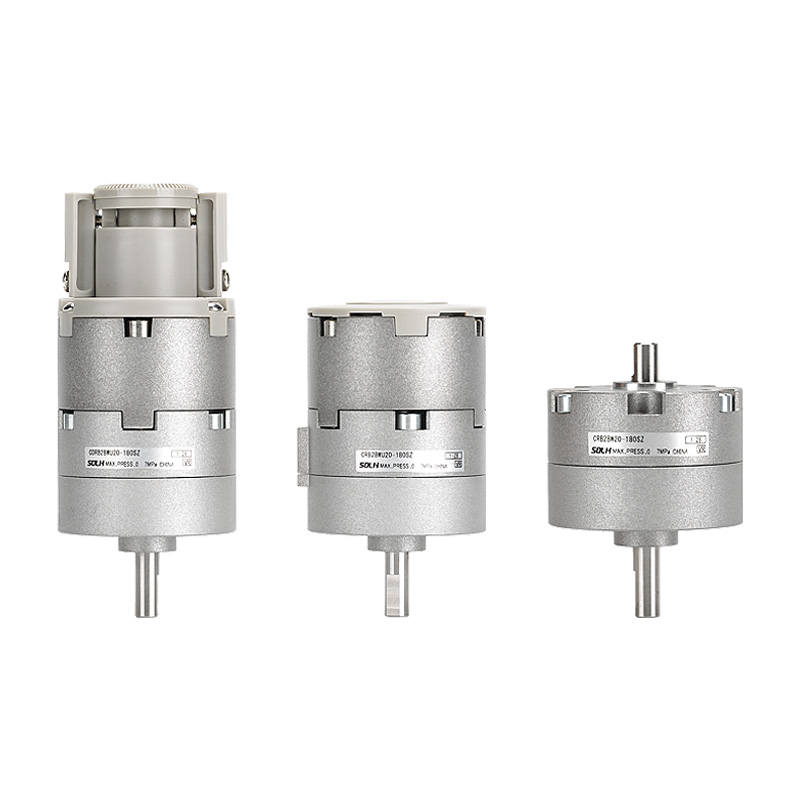

  1. سلسلة CRB2 القياسية الصغيرة

     - مقاسات التجويف: 10، 15، 20، 30، 40 ملم

     - خيارات الريشة: ريشة واحدة S / ريشة مزدوجة D

     - زاوية التأرجح: ريشة واحدة 90°/180°/270°؛ ريشة مزدوجة 90 درجة / 100 درجة

     - المزايا الأساسية: مضغوط للغاية، وخفيف الوزن، وضغط منخفض عند بدء التشغيل، ومنفذ مزدوج جانبي/محوري، وضابط زاوية اختياري ومفتاح مغناطيسي

     - التطبيقات: دوران خفيف عالي السرعة، معدات الأماكن الضيقة، إلكترونيات 3C، التعبئة والتغليف، التشغيل الآلي المصغر

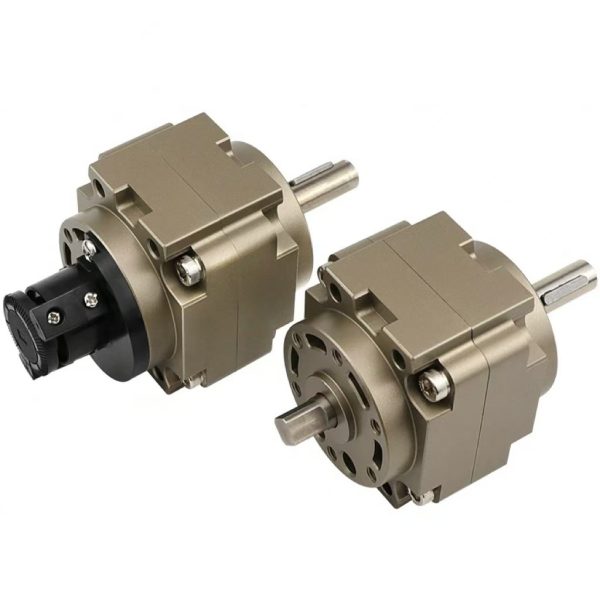

  2. سلسلة CRB1 الكبيرة للخدمة الشاقة

     - مقاسات التجويف: 50، 63، 80، 100 ملم

     - خيارات الريشة: ريشة واحدة S / ريشة مزدوجة D

     - زاوية التأرجح: ريشة واحدة 90°/180°/270°/280°؛ ريشة مزدوجة 90 درجة / 100 درجة

     - المزايا الأساسية: عزم دوران عالي الإخراج، تحمل حمل ثقيل، دعم كامل للمحمل، مقاومة للصدمات، عمر خدمة طويل

     - التطبيقات: تقليب قطع العمل الثقيلة، والفهرسة واسعة النطاق، والتركيبات الدوارة الثقيلة، وخطوط تجميع الصناعة الثقيلة

المواصفات الفنية الأساسية العالمية

  1. المعلمات القياسية العامة

  2. عزم الدوران الناتج النظري @ 0.5MPa (مؤشر الاختيار الأساسي)

   2.1 جدول عزم الدوران CRB2

   2.2 جدول عزم الدوران CRB1

 3 مرجع الحمل الشعاعي والمحوري المسموح به

     - CRB2-20: شعاعي 120N، محوري 80N

     - CRB1-50: شعاعي 245N، محوري 196N

     - CRB1-100: شعاعي 588N، محوري 490N

الهيكل الداخلي ومبدأ عمل الريشة

  1. المكونات الرئيسية: جسم الأسطوانة، ريشة دوارة مفردة/مزدوجة، عمود الإخراج، مجموعة الختم، عازل مطاطي نهائي، براغي تعديل الزاوية

  2. منطق العمل: يدخل الهواء المضغوط إلى حجرة واحدة لدفع الريشة لتدور حول العمود المركزي بينما تخرج عوادم الحجرة المقابلة.

     -- ريشة مزدوجة: عزم دوران مضاعف، زاوية تأرجح محدودة ≥100°

     -- ريشة واحدة: نطاق تأرجح أوسع يصل إلى 270 درجة

  3. المزايا الأساسية الفريدة

     -- لا يوجد هيكل تروس ورف، لا رد فعل عنيف، دوران صامت سلس دون اهتزاز التأثير

     -- مخطط مضغوط للغاية، قصور دوراني منخفض، استجابة فائقة السرعة (دوران 90 درجة <0.1 ثانية)

    - عمود مجوف اختياري، مناسب لتوجيه الأنابيب والأسلاك الداخلية

     - مسامير ضبط دقيقة مزدوجة الأطراف للحد من السكتة الدماغية؛ ريشة واحدة قابلة للتعديل 0 ~ 270 درجة، ريشة مزدوجة 0 ~ 90 درجة

قواعد ترميز النماذج الكاملة

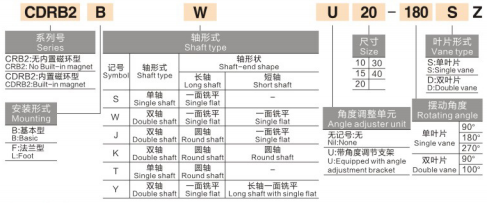

  1. مثال نموذج CRB2: CRB2BW20-180SZ

     - CRB2 = سلسلة المحركات الدوارة الصغيرة

     -- B = تركيب الحافة الأساسية؛ L = حامل قوس القدم

     - W = عمود ممتد مزدوج؛ فارغ = رمح واحد

     -- 20 = حجم التجويف (10/15/20/30/40)

     -- 180 = زاوية التأرجح (90/180/270)

     -- S = ريشة واحدة؛ د = ريشة مزدوجة

     - Z = مجهزة بوحدة تعديل الزاوية؛ فارغ = قياسي بدون ضابط

          البادئة CDRB2 = حلقة مغناطيسية مدمجة لتثبيت المفتاح المغناطيسي

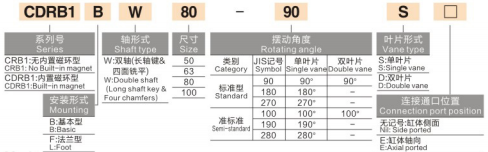

  2. مثال نموذج CRB1: CRB1BW50-90D

     - CRB1 = سلسلة دوارة كبيرة للخدمة الشاقة

     -- ب = التركيب الأساسي؛ W = رمح مزدوج

     -- 50 = حجم التجويف (50/63/80/100)

     -- 90 = زاوية التأرجح (90/180/270/280)

     - D = ريشة مزدوجة؛ S = ريشة واحدة

        البادئة CDRB1 = نموذج متكامل للحلقة المغناطيسية

دليل الاختيار خطوة بخطوة والتطبيقات الصناعية

  1. قواعد أولوية الاختيار

     - تقسيم عزم الدوران والأبعاد: مساحة ضيقة للحمل الخفيف → CRB2 (10~40)؛ دوران عزم الدوران العالي الثقيل → CRB1 (50 ~ 100)

     - متطلبات زاوية التأرجح: الدوران أكثر من 90 درجة → ريشة واحدة S؛ أقصى عزم دوران في حدود 90 درجة → ريشة مزدوجة D

     - مقايضة الدقة والسرعة: نوع الريشة صفر رد فعل عكسي، تكرار تحديد المواقع ±0.1 درجة، مثالي للخدمة الخفيفة عالية السرعة؛ يفضل الحمل المحمل الثقيل عالي الدقة الطاولة الدوارة ذات الحامل المسنن MSQ

     - خيارات الوظيفة: يلزم وجود حد للزاوية الدقيقة - حدد وحدة ضبط زاوية Z اللاحقة؛ مطلوب ملاحظات حول موضع PLC - اختر نموذج CDRB المغناطيسي المتكامل

  2. سيناريوهات التطبيق النموذجية

     - خطوط الخدمة الخفيفة: تقليب المكونات الإلكترونية، وتدوير الملصقات، وتضييق غطاء الزجاجة، وفرز المواد المصغرة

     -- محطات الخدمة الشاقة: دوران قطع العمل الكبيرة 90°/180°، فهرسة خط التجميع، تركيبات تثبيت دوارة ثقيلة

     - الصناعات العامة: التعبئة والتغليف والطباعة وتجهيز الأغذية محطات تحديد المواقع الدوارة الأوتوماتيكية الكاملة

مقارنة الأداء: المحرك الدوار CRB Vane VS MSQ

جملة واحدة

     ملخصتعتمد المحركات الدوارة الصغيرة SOLH CRB2 للخدمة الخفيفة وCRB1 للخدمة الشاقة من نوع ريشة الريشة محرك ريشة فردي/مزدوج بدون رد فعل عكسي مع أداة ضبط زاوية اختيارية ومتغير تبديل مغناطيسي CDRB، تتميز بدوران سريع منخفض القصور الذاتي من 0.05 ~ 24 نيوتن متر، مثالي للتقليب عالي السرعة والفهرسة والتثبيت الدوار في الإلكترونيات والتعبئة وخطوط أتمتة التجميع الثقيلة.
