ماركة:SOLH من شركة Richge Technology

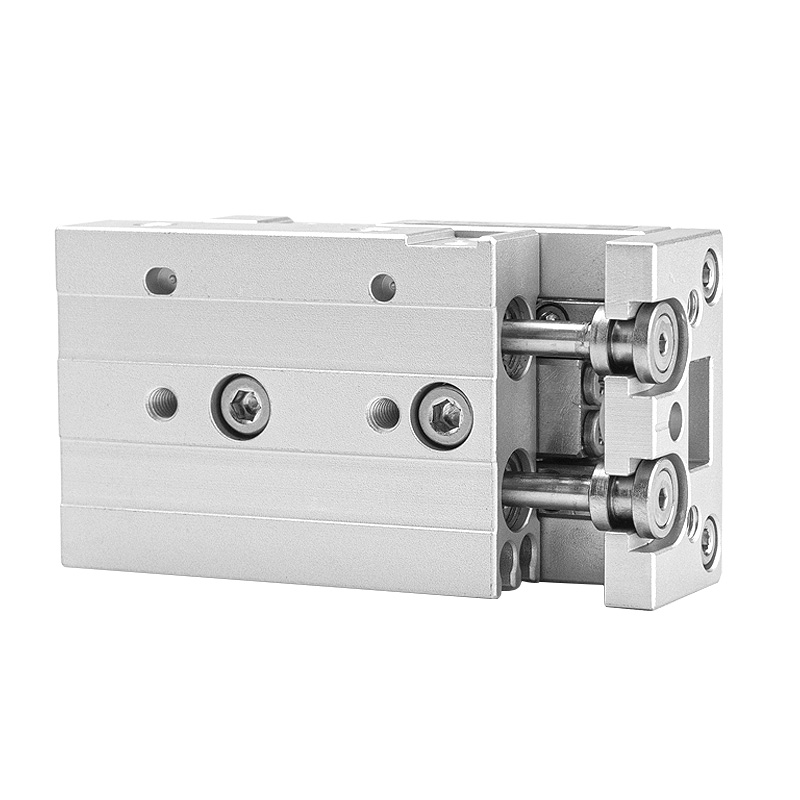

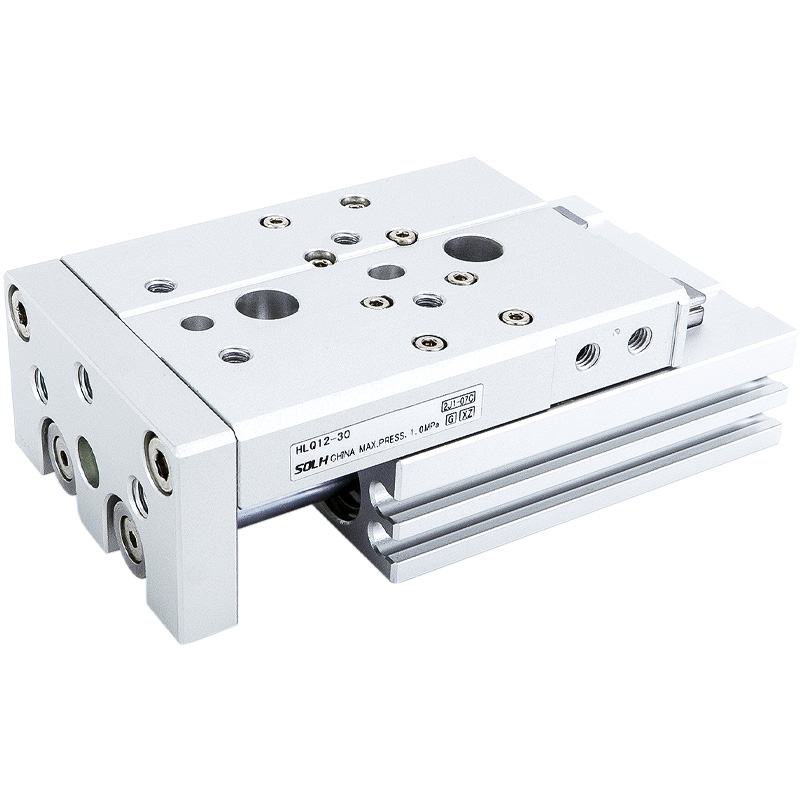

تعتمد الأسطوانة المنزلقة الدقيقة ذات العمود المزدوج SOLH HLQ / HLQL الهيكل الأساسي للدليل الخطي الكروي المعاد تدويره، مما يوفر حركة ترددية خطية سلسة عالية الدقة وعالية الصلابة للمعدات الآلية. هناك نوعان مختلفان يغطيان ظروف العمل ذات الأحمال اللامركزية الخفيفة والمتوسطة والثقيلة على التوالي.
- النوع القياسي HLQ: جسم الأسطوانة مرتب على جانب وحدة الانزلاق، وعرض إجمالي مدمج
- النوع المتماثل HLQL: أسطوانة مركزية + قضبان توجيه مزدوجة متماثلة، صلابة عالية للغاية وقدرة مضادة للانحراف
- هيكل التوجيه: إعادة تدوير الدليل الخطي للكرة. سكة واحدة للتجويف 6/8، قضبان متوازية مزدوجة للتجويف ≥12
- وضع التشغيل: حركة ترددية مزدوجة التمثيل
- الوسط القابل للتطبيق: الهواء المضغوط بدقة ترشيح ≥40μm
|
البند المعلمة |
تفاصيل المواصفات |
| أحجام التجويف (مم) |
6، 8، 12، 16، 20، 25 |
| نطاق الشوط القياسي (مم) |
10، 20، 30، 40، 50، 75، 100، 125، 150 |
| ضغط التشغيل |
0.15 ~ 0.7 ميجا باسكال |
| إثبات ضغط الاختبار |
1.2 ميجا باسكال |
| درجة حرارة التشغيل |
-20 درجة مئوية ~ 70 درجة مئوية |
| نطاق سرعة المكبس |
50 ~ 500 ملم / ثانية |
| التسامح مع السكتة الدماغية |
السكتة الدماغية ≥100 مم: +1.0 مم؛ السكتة الدماغية> 100 مم: +1.5 مم |
| موضوع منفذ الهواء |
تتحمل 6/8/12: M5×0.8؛ تتحمل 16/20/25: PT1/8 |
| حلقة مغناطيسية |
مدمج كمعيار (لاحقة S)، متوافق مع أجهزة الاستشعار المغناطيسية CMSH / DMSH |
1. قضبان توجيه الكرة ذات الدقة المزدوجة لإعادة التدوير
-- احتكاك منخفض، حركة فائقة السلاسة، استقامة متميزة ودقة تحديد المواقع المتكررة؛ طلاء متكامل مقاوم للصدأ والغبار لإطالة عمر الخدمة.
2. وصلة عائمة مدمجة
-- اتصال عائم مرن بين المكبس وحامل الشريحة يعوض القوة الجانبية وعزم الدوران اللامركزي، مما يمنع تشوه قضيب المكبس وتلف الحمل الزائد.
3. تصميم قضيب المكبس المزدوج المتوازي
-- قوة دفع مضاعفة للإخراج، وأداء قوي ضد الالتواء، ودوران صفر لمنصة الشريحة تحت الحمل.
4. تخطيط تركيب متعدد الاتجاهات
-- فتحات تثبيت مثبتة على الأسطح السفلية والأمامية والجانبية للتركيب في 3 اتجاهات؛ تحديد موقع فتحات الدبوس بدقة على القاعدة من أجل تركيب سريع ودقيق.
5. أسطح تركيب الرقصة ثلاثية الجوانب
- فتحات مستغلة للأدوات على الجزء العلوي من الشريحة والوجه الأمامي؛ تحديد موضع فتحات الدبوس في الجزء العلوي من شريط التمرير لضمان دقة تحديد موضع التثبيت.
6. أخاديد الاستشعار مسبقة الصنع
- فتحات انزلاقية قياسية على جانب الأسطوانة للتثبيت السريع والوضع القابل للتعديل لمفاتيح القصب المغناطيسي.
7. مجموعات متنوعة من العازلة والإيقاف
- حاجز هواء ثابت اختياري، حاجز هواء قابل للتعديل (A/AS/AF)، حاجز امتصاص الصدمات الهيدروليكي (B/BF)؛ تتوفر العديد من الملحقات الخارجية لكتلة التوقف.

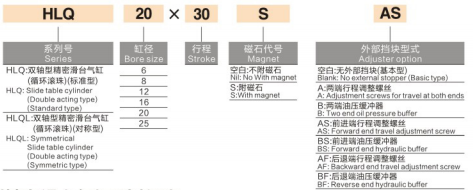

1. نموذج النموذج: HLQ20×30SAS
- HLQ = سلسلة قياسية ذات عمود مزدوج؛ HLQL = سلسلة السكك الحديدية المزدوجة المتناظرة عالية الصلابة
-- 20 = قطر تجويف الأسطوانة (مم)
-- 30 = طول الشوط المقدر (مم)
- S = حلقة مغناطيسية دائمة مدمجة (تكوين قياسي إلزامي)
- أ = عازل هواء مزدوج الأطراف قابل للتعديل
AS = عازل هواء مفرد قابل للتعديل للسكتة الأمامية
AF = عازل هواء فردي قابل للتعديل لسكتة الإرجاع
- B = عازل الزيت الهيدروليكي ذو الأطراف المزدوجة
BF = حاجز الزيت الهيدروليكي المفرد لشوط العودة
| تتحمل (مم) |
منطقة المكبس الفعالة (مم²) |
0.2 ميجا باسكال |
0.4 ميجا باسكال |
0.6 ميجا باسكال |
0.7 ميجا باسكال |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. منطق اختيار النموذج
- النوع القياسي HLQ: مساحة تثبيت مدمجة، حمولة متوسطة إلى صغيرة، حمولة جانبية طفيفة أو معدومة
- النوع المتماثل HLQL: حمل ثقيل، حمل إزاحة غريب الأطوار واضح، صلابة عالية ومتطلبات دقة تحديد المواقع عالية جدًا
2. التطبيقات النموذجية
تحديد المواقع بدقة، النقل التلقائي لقطع العمل، محطات التثبيت الهوائية؛ يستخدم على نطاق واسع في إلكترونيات 3C وخطوط تصنيع أشباه الموصلات ومعدات التجميع الآلية وأدوات اختبار الدقة.
توفر أسطوانة الانزلاق الكروية المعاد تدويرها ذات العمود المزدوج SOLH HLQ / HLQL متغيرات مزدوجة قياسية مدمجة ومتناظرة وعالية الصلابة، مع عازل هواء/هيدروليكي اختياري، وقضيب مزدوج مضاد للالتواء وتصميم مفصل عائم، والمشغل الخطي العالمي عالي الدقة لمعدات التثبيت والنقل وتحديد المواقع الآلية ذات الحمل المتوسط والثقيل.
