ماركة:SOLH من شركة Richge Technology

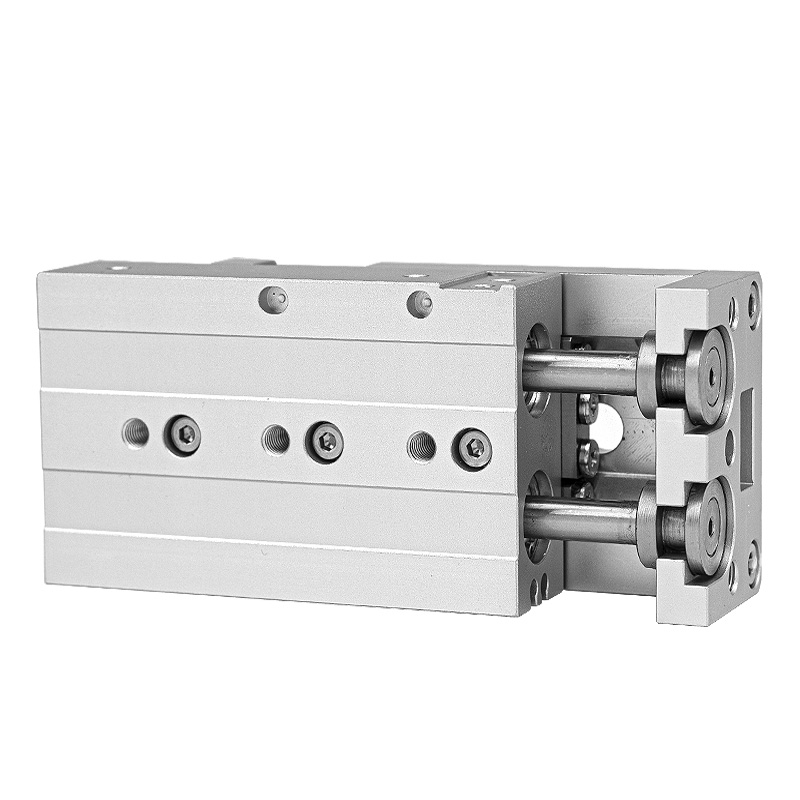

تتبنى الأسطوانة المنزلقة الدقيقة ذات العمود المزدوج من سلسلة SOLH HLS / HLSL دليلًا خطيًا للأسطوانة المتقاطعة كعنصر توجيه أساسي. بالمقارنة مع أسطوانات الشريحة الكروية المعاد تدويرها HLQ، فإنها توفر صلابة أعلى بكثير، ودقة تحديد موضع متكررة فائقة ومقاومة أقوى للأحمال الجانبية اللامركزية، وتتوافق تمامًا مع عمليات التجميع ذات التحميل الثقيل والدقة الفائقة وعمليات أتمتة تحديد المواقع.
- النوع القياسي HLS: جسم الأسطوانة مثبت على جانب واحد من عربة الشرائح، وعرض إجمالي مضغوط. مناسبة لمساحة التثبيت المحدودة، وظروف التحميل المتوسطة والصغيرة دون وجود حمل إزاحة غريب الأطوار واضح.
- النوع المتماثل HLSL: أسطوانة متمركزة بين موجهين متوازيين متقاطعين، توزيع موحد للقوة، صلابة معززة بشكل كبير وقدرة تحميل ثقيلة. الخيار الأول للحمل الثقيل والحمل اللامركزي وسيناريوهات العمل فائقة الدقة.
|
البند المعلمة |
تفاصيل المواصفات |
| آلية التوجيه |
دليل خطي للأسطوانة المتقاطعة (نوع بكرة الاتصال الخطية) |
| نوع العملية |
التمثيل المزدوج الترددي |
| أحجام التجويف (مم) |
6، 8، 12، 16، 20، 25 |
| خيارات الشوط القياسية (مم) |
10، 20، 30، 40، 50، 75، 100، 125، 150 |
| نطاق ضغط التشغيل |
0.15 ~ 0.7 ميجا باسكال |
| إثبات ضغط الاختبار |
1.2 ميجا باسكال |
| درجة حرارة التشغيل |
-20 درجة مئوية ~ 70 درجة مئوية (لا يوجد ثلج داخلي) |
| سرعة سفر المكبس |
50 ~ 500 ملم / ثانية |
| التسامح مع السكتة الدماغية |
السكتة الدماغية ≥100 مم: +1.0 مم؛ السكتة الدماغية> 100 مم: +1.5 مم |
| مواصفات خيط المنفذ الجوي |
تتحمل 6/8/12: M5×0.8؛ تتحمل 16/20/25: PT1/8 |
| حلقة مغناطيسية |
مدمج كمعيار (لاحقة S)، متوافق مع مفاتيح القصب المغناطيسي CMSH / DMSH |

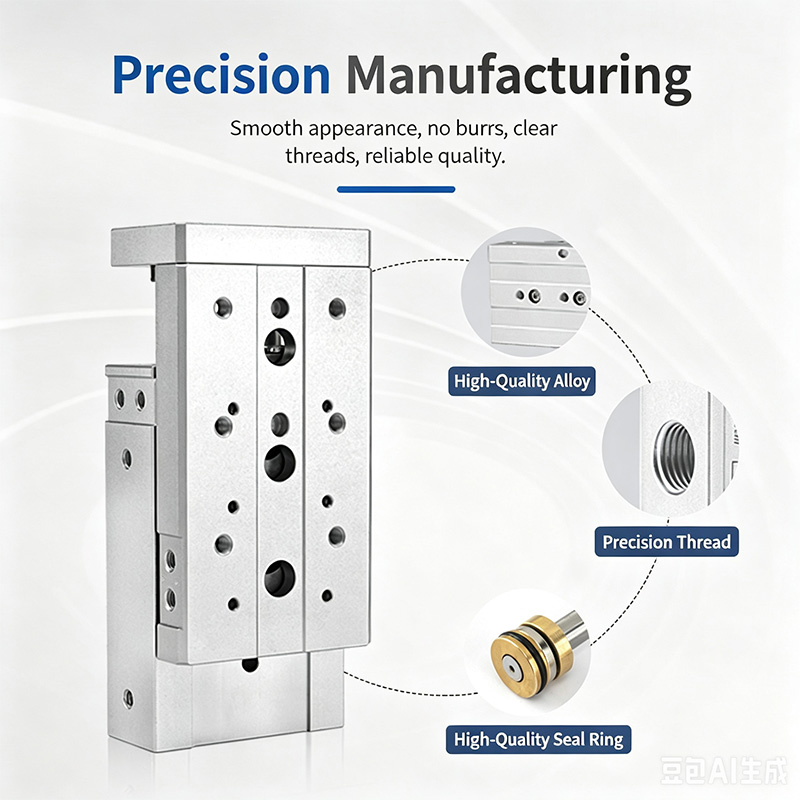

1. الدليل الخطي للأسطوانة المتقاطعة (تصميم اتصال خط الأسطوانة)
- يوفر هيكل محمل الاتصال الخطي صلابة شديدة واستقامة متميزة ودقة مضادة للدوران ومقاومة قوية للصدمات وتشغيل مستقر تحت الحمل الثقيل. تصميم متكامل لعربة التوجيه من قطعة واحدة مع احتكاك منخفض للغاية وحركة فائقة السلاسة ودورة خدمة ممتدة.
2. وصلة عائمة مدمجة
- يعمل الاتصال العائم المرن بين قضيب المكبس والمنصة المنزلقة على تعويض القوة الجانبية وعزم الدوران اللامركزي، مما يؤدي إلى تجنب انحراف قضيب المكبس وتلف الحمل الزائد.
3. قضبان المكبس المزدوجة المتوازية
-- خرج دفع مزدوج، أداء ممتاز ضد الالتواء، يحافظ على دقة تحديد المواقع العالية في حالة التحميل.
4. تركيب عالمي متعدد الاتجاهات
-- فتحات تثبيت مسننة مصنوعة آليًا على الأسطح السفلية والأمامية والجانبية للتركيب في 3 اتجاهات؛ فتحات دبوس تحديد موقع دقيقة تم تشكيلها مسبقًا على القاعدة لتحديد المواقع بدقة وسرعة.
5. أسطح تركيب الأدوات ثلاثية الجوانب
- فتحات تثبيت مثبتة على الجزء العلوي من الشريحة والوجه الأمامي، مع تحديد موقع فتحات الدبوس على المستوى العلوي من المنزلق لضمان دقة تحديد موضع الرقصة القابلة للتكرار.
6. أخاديد تركيب أجهزة الاستشعار مسبقة الصنع
- فتحات انزلاقية قياسية على جانب الأسطوانة للتركيب المرن وتعديل موضع المفاتيح المغناطيسية.
7. خيارات متنوعة للإيقاف المؤقت والحد
-- عازل الهواء الثابت، وعازل الهواء القابل للتعديل (A/AS/AF)، وعازل ممتص الصدمات الهيدروليكي (B/BF) وكتل التوقف الميكانيكية الخارجية المتعددة هي مجموعات اختيارية.

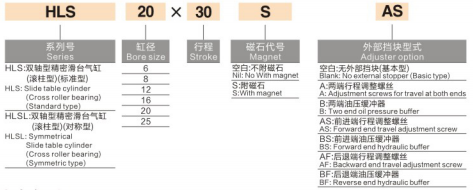

1. نموذج المثال: HLS20×30SAS
-- HLS = سلسلة الأسطوانات الجانبية القياسية؛ HLSL = سلسلة متناظرة عالية الصلابة
-- 20 = قطر تجويف الأسطوانة (مم)
-- 30 = طول الشوط المقدر (مم)
- S = حلقة مغناطيسية دائمة مدمجة (تكوين المصنع القياسي)
- أ = عازل هواء قابل للتعديل على كلا الطرفين
AS = مخزن هواء قابل للتعديل فقط في نهاية الشوط الأمامي
AF = مخزن هواء قابل للتعديل فقط عند نهاية شوط العودة
- B = عازل الزيت الهيدروليكي على كلا الطرفين
BF = حاجز الزيت الهيدروليكي فقط عند نهاية شوط العودة
| تتحمل (مم) |
منطقة الدفع/السحب الفعالة (مم²) |
0.2 ميجا باسكال |
0.4 ميجا باسكال |
0.6 ميجا باسكال |
0.7 ميجا باسكال |
|
6 |
الدفع: 42 / السحب: 57 |
8 / 11 |
17 / 23 |
25 / 34 |
29 / 40 |
|
8 |
الدفع: 75 / السحب: 101 |
15 / 20 |
30 / 40 |
45 / 61 |
53 / 71 |
|
12 |
الدفع: 170 / السحب: 226 |
34 / 45 |
68 / 90 |
102 / 136 |
119 / 158 |
|
16 |
الدفع: 302 / السحب: 402 |
60 / 80 |
121 / 161 |
181 / 241 |
211 / 281 |
|
20 |
الدفع: 491 / السحب: 628 |
98 / 126 |
196 / 251 |
295 / 377 |
344 / 440 |
|
25 |
الدفع: 767 / السحب: 982 |
153 / 196 |
307 / 393 |
460 / 589 |
537 / 687 |
1. اقتراحات الاختيار
- الطراز القياسي HLS: مساحة تثبيت مدمجة، حمل متوسط إلى صغير، لا يوجد حمل إزاحة غريب الأطوار واضح
- نموذج HLSL المتماثل: اختيار الأولوية للحمل الثقيل، والحمل الجانبي اللامركزي، والصلابة العالية للغاية ومتطلبات تحديد المواقع فائقة الدقة
2. التطبيقات الصناعية النموذجية
- التجميع الدقيق، تحديد المواقع الأوتوماتيكي، التثبيت الهوائي ومحطات نقل قطع العمل
- خطوط إنتاج أشباه الموصلات والأتمتة الإلكترونية
- أدوات فحص الاختبار عالية الدقة، ومعدات الأتمتة الطبية، وآليات تثبيت الأدوات الآلية
تتبنى الأسطوانة المنزلقة ذات العمود المزدوج SOLH HLS/HLSL دليل الأسطوانة المتقاطع عالي الصلابة مع متغيرات قياسية/متناظرة مزدوجة، ومجهزة بمخزن مؤقت هوائي/هيدروليكي اختياري وتصميم مفصل عائم مضاد غريب الأطوار، المحرك الخطي فائق الدقة للخدمة الشاقة لأشباه الموصلات ومعدات التشغيل الآلي الطبية عالية الدقة.
