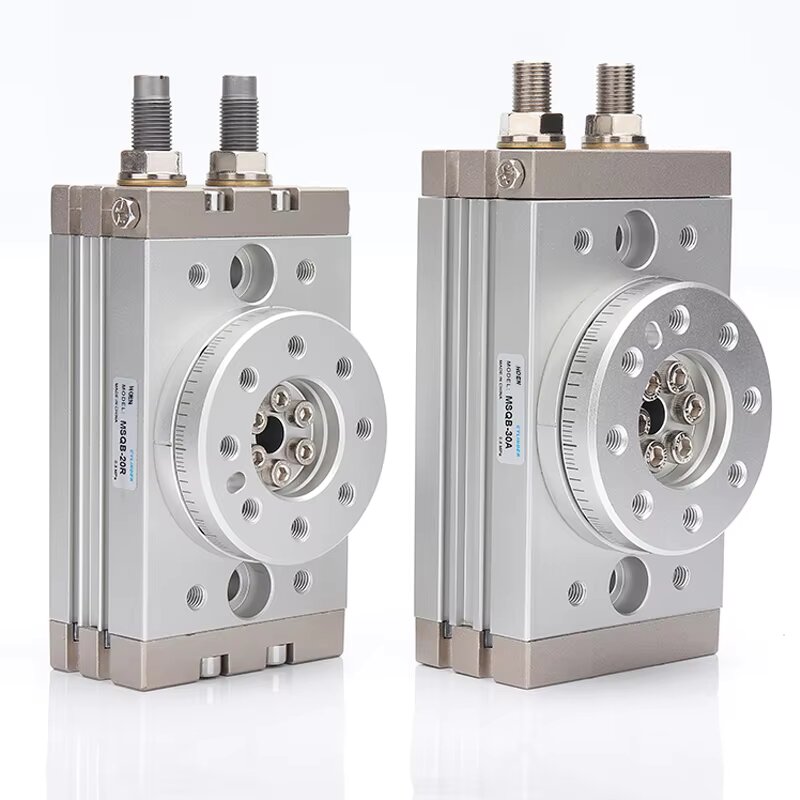

المحرك الدوار من سلسلة HRQ وترسه

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     تعتمد الأسطوانة الدوارة SOLH HRQ هيكل نقل متماثل ثنائي المكبس والترس، ويتميز بدوران فائق السلاسة، ودفع مزدوج للإخراج ودقة تحديد موضع متكررة عالية. زاوية التأرجح قابلة للتعديل بشكل مستمر ضمن 0 ~ 190 درجة، منتشرة على نطاق واسع للفهرسة الدوارة، وتثبيت قطع العمل، ومحطات التقليب والفرز على جميع معدات الإنتاج الآلية.

جدول التحديد السريع للسلسلة

جدول المواصفات الفنية الأساسية العالمية

عزم الدوران الناتج وبيانات الحمل المسموح بها

  1. عزم الدوران الناتج النظري (0.5MPa هواء التغذية، الوحدة: N·m)

  2. الجدول المرجعي للحد الأقصى المسموح به للحمل

نصيحة لاختيار سلامة التحميل

     - يجب أن يتوافق حمل العمل الفعلي مع صيغة السلامة أدناه لتجنب التشوه والفشل المبكر:

     - الحمولة المحورية الفعلية / الحمولة المحورية القصوى + الحمولة الشعاعية الفعلية / الحمولة الشعاعية القصوى + لحظة الانحناء الفعلية / أقصى لحظة الانحناء ≥ 15.

مزايا التصميم الإنشائي

  1. محرك متماثل للرف والترس

     - يوفر المكبس المزدوج المتوازن عزم دوران مزدوج للإخراج، ودورانًا مستقرًا دون اهتزاز، ودقة تحديد موضع ممتازة وقدرة تحمل فائقة للأحمال الثقيلة مقارنةً بالأسطوانات الدوارة ذات الريشة الواحدة.

  2. قاعدة تركيب متعددة الاتجاهات

     -- HRQ10~HRQ200: فتحات تركيب ملولبة موزعة على الوجهين الجانبيين؛

     - Micro HRQ2/3/7: فتحات التركيب على المستوى السفلي؛ تخطيط مرن لإطارات المعدات المدمجة.

  3. الجوف المركزي من خلال الحفرة

     -- تصميم مجوف على سطح الطاولة الدوارة يسمح لأنابيب الهواء وكابلات المستشعر بالمرور عبر المركز، وتصميم أنابيب داخلي أنيق دون تدخل في الخط الخارجي.

  4. حلان اختياريان للمخزن المؤقت

     - المخزن المؤقت اللولبي الحدي الميكانيكي: منخفض التكلفة، مناسب للحمل الخفيف والتشغيل المتقطع بسرعة منخفضة

     - ممتص الصدمات الهيدروليكي (-لاحقة): قدرة امتصاص الطاقة أعلى بمقدار 3 إلى 5 مرات من المخزن المؤقت اللولبي، مما يمنع بشكل فعال اهتزاز الصدمات عند توقف الحمل الثقيل عالي السرعة، ويضمن تكرار تحديد المواقع بدقة

  5. توافق التبديل المغناطيسي العالمي

     - أخاديد استشعار قياسية مسبقة الصنع على جانبي جسم الأسطوانة، متوافقة مع D-M9BV، D-A93 وغيرها من مفاتيح القصب المغناطيسية العامة لتغذية راجعة للإشارة الدوارة في مكانها إلى نظام التحكم PLC.

استكمال قاعدة تسمية النموذج

  1. مثال النموذج الأساسي: HRQ30-A

     - HRQ: رمز سلسلة أسطوانة الجريدة والترس الدوارة

     - 30: رمز حجم الإطار، المطابق لمعلمات عزم الدوران والحمل الثابتة

     -- -أ: لاحقة لامتصاص الصدمات الهيدروليكي المدمج؛ لا توجد لاحقة = عازلة لولبية الحد الميكانيكية

  2. تعريف اللاحقة الموسعة

     -- -S: غطاء طرفي من الفولاذ المقاوم للصدأ لبيئة رطبة مضادة للتآكل

     - خيارات الخيط: خيط مستدق PT، خيط متوازي G، خيط قياسي أمريكي NPT

دليل الاختيار خطوة بخطوة والتطبيقات النموذجية

  1. قواعد أولوية الاختيار

     - سرعة عالية، حمل ثقيل لقطع العمل، تحديد موضع التوقف بدقة عالية → HRQ□-A نموذج المخزن المؤقت الهيدروليكي

     - حمل خفيف، سرعة دورة منخفضة، رقابة صارمة على التكاليف ← إصدار المخزن المؤقت اللولبي HRQ القياسي

     - بيئة ورشة عمل رطبة / متآكلة قليلاً → HRQ□-A(S) غطاء نهاية من الفولاذ المقاوم للصدأ

     - أولوية مطابقة الحمل: التحقق من ثلاثة مؤشرات أساسية في وقت واحد - عزم الدوران الناتج، ولحظة الانحناء، والحمل المسموح به شعاعيًا ومحوريًا

  2. سيناريوهات التطبيقات الصناعية النموذجية

     - التجميع التلقائي الدقيق: تجميع الأجزاء الدوارة، ومحطات ربط المسمار

     - لوجستيات فرز المواد: تقليب قطع العمل بزاوية 90 درجة/180 درجة، وتبديل اتجاه الناقل

     - تركيبات التثبيت الهوائية: آلية التثبيت والدوران الدوارة

     - آلات التعبئة والتغليف: تدوير الزجاجة، محطات دوارة للصق الملصقات الأوتوماتيكية

مقارنة الأداء: أسطوانة دوارة من نوع Rack-Pinion VS من نوع ريشة الريشة HRQ

ملخص جملة واحدة

     توفر الأسطوانة الدوارة ذات المكبس المزدوج والترس SOLH HRQ متغيرات اختيارية لولبية ميكانيكية / عازلة هيدروليكية مع إصدار مقاوم للتآكل من الفولاذ المقاوم للصدأ، وتركيب متعدد الاتجاهات وتصميم طاولة مجوفة مركزية، مما يوفر وضعًا دوارًا ثابتًا عالي عزم الدوران للخدمة الشاقة للتجميع التلقائي والتعبئة وخطوط إنتاج فرز المواد.
