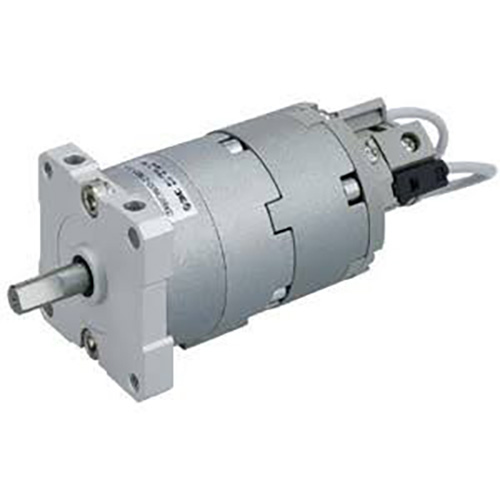

المحرك الدوار من نوع الريشة الحرة من سلسلة CRBU2

العلامة التجارية: SOLH من Richge Technology

تحديد موضع المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH CRBU2 عبارة عن أسطوانة متأرجحة دوارة صغيرة من نوع ريشة مصممة للمحطات الدوارة ذات المساحة المحدودة، وتتميز بتركيب مجاني متعدد الاتجاهات، وجسم خفيف الوزن رفيع للغاية، ورد فعل عكسي بدون تروس وزاوية تأرجح واسعة. أحجام التجويف المتاحة: 10/15/20/30/40، مع خيارات ريشة مفردة/مزدوجة لتلبية متطلبات التقليب الدوارة ذات التحميل الخفيف المختلفة.

 1. يسلط الضوء على التصميم الأساسي

     -- محرك الريشة المباشر (ريشة واحدة على شكل S / ريشة على شكل حرف D مزدوجة): لا يوجد ناقل حركة، ولا يوجد رد فعل عنيف، ودوران سلس وتحديد موضع دقيق للغاية

     - مخطط أسطواني كامل للتركيب مجانًا: أعلى/أسفل/يسار/يمين/محوري قابل للتركيب بدون أقواس تثبيت إضافية؛ أخف بنسبة 12% من CRB2 لتصميم المعدات المدمجة الكثيفة

     - نطاق زاوية التأرجح الكامل: ريشة واحدة 90 درجة/180 درجة/270 درجة؛ ريشة مزدوجة 90 درجة / 100 درجة، أقصى تأرجح ريشة واحدة يصل إلى 270 درجة

     - تخطيط الأنابيب المزدوجة: منفذ جانبي قياسي (بدون لاحقة) / منفذ محوري (لاحقة E) لمطابقة تخطيطات توجيه خطوط الأنابيب المختلفة

     - وحدات وظيفية قابلة للتوسيع: وحدة ضبط زاوية W اختيارية وحلقة مغناطيسية مدمجة لتثبيت المفتاح المغناطيسي؛ لا توجد أجزاء بارزة شعاعية لتوفير مساحة الخزانة

     -- نظام إغلاق ممتاز منخفض التسرب: سدادة مركبة خاصة مع توقف تحديد المواقع المدمج، تسرب داخلي منخفض للغاية، تشغيل خالي من الزيت مناسب لبيئات الإنتاج النظيفة

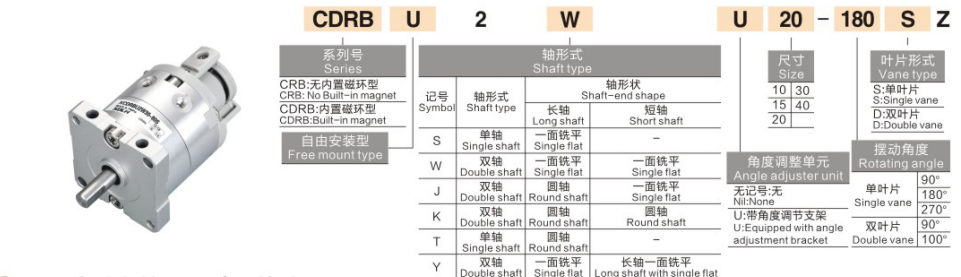

استكمال قاعدة تسمية النموذج

  1. مثال النموذج: CRBU2WU20-180SE-M9BW

 2. أمثلة مرجعية للترتيب القياسي

     - منفذ جانبي قياسي ذو ريشة واحدة: CRBU2-20-180S

     - مع ضبط الزاوية + ريشة مزدوجة: CRBU2W30-90D

     -- منفذ محوري + مفتاح مغناطيسي: CRBU2-15-270SE-M9B

المواصفات الفنية العالمية القياسية (ضغط الاختبار: 0.5 ميجا باسكال)

  1. معلمات الأداء العامة

     - نطاق ضغط التشغيل: الحجم 10/15: 0.2~0.7MPa؛ الحجم 20/30/40: 0.15 ~ 1.0MPa

     - درجة حرارة التشغيل المحيطة: 5 ~ 60 درجة مئوية (لا يوجد تجمد داخل أنابيب الهواء)

     - دقة تحديد موضع التكرار الزاوي: ±0.01 درجة، دوران ثابت بدون رد فعل عنيف

     - المخزن المؤقت المدمج: لا شيء؛ ممتص الصدمات الخارجي قابل للتكوين بشكل منفصل

     - الطاقة الحركية للصدمات المسموح بها: 0.00015 ~ 0.04J (تزداد بشكل متناسب مع حجم التجويف)

     - متطلبات التشحيم: تصميم خالي من الزيوت مدهون مسبقًا في المصنع

  2. جدول عزم الدوران الناتج النظري (الوحدة: N·m @0.5MPa)

  3. مرجع الوزن والبعد الإجمالي (مواصفات 180 درجة)

المزايا التنافسية الأساسية

  1. التركيب الحر متعدد الاتجاهات يوفر المساحة

     - يمكن تثبيت الجسم الأملس الأسطواني بواسطة براغي على أي سطح بدون أقواس؛ هيكل أخف وزنًا بنسبة 12%، وهو الخيار الأمثل لإطارات المعدات المدمجة للغاية

  2. صفر رد فعل عنيف لتحديد المواقع الزاوي دقيق للغاية

     - يعمل محرك الريشة المباشر على التخلص من خلوص شبكة التروس، والدوران فائق السلاسة مع دقة تكرار تبلغ ±0.01 درجة لمحطات التحكم الصارمة في الزاوية

  3. نطاق تأرجح واسع قابل للتعديل مع وحدة توقف اختيارية

     -- ريشة واحدة بحد أقصى 270 درجة للتأرجح؛ تتيح وحدة ضبط الزاوية W تعديلًا لا نهائيًا للسكتة الدماغية من 0 إلى 240 درجة، وضبط زاوية مريح متعدد المحطات

  4. توفر الريشة المزدوجة عزم دوران مضاعف تحت مخطط متطابق

     -- نفس البعد الخارجي، يوفر طراز الريشة المزدوجة على شكل حرف D ضعف عزم الدوران للريشة المفردة على شكل S للتعامل مع الحمل الدوار الأعلى

  5. هيكل الختم الخالي من الزيت ذو عمر الخدمة الطويل

     - ختم مركب منخفض الاحتكاك، عمر خدمة يزيد عن 5 ملايين دورة تبديل، متوافق مع ورشة العمل العادية وخطوط الإنتاج النظيفة الخالية من الغبار

طرق التركيب والتطبيقات الصناعية النموذجية

  1. شكلين رئيسيين للتركيب

     - التثبيت المباشر للجسم: يتم تثبيت البراغي على أي سطح أسطواني، كما يمكن التركيب المحوري/القطري، والتفكيك والاستبدال السريع

     - تركيب مدمج للوحة المسطحة المساعدة: يتم التثبيت أفقيًا أو رأسيًا عبر لوحة التثبيت، وهو مثالي لمؤثر نهاية الروبوت، وجانب المعدات والتركيب المخفي العلوي

  2. سيناريوهات التطبيق النموذجية

     - أتمتة الإلكترونيات 3C: تقليب المكونات الصغيرة، تحديد المواقع الدوارة للكاميرا، تبديل زاوية الرقصة، الفهرسة الدوارة لمحطة الفحص

     - خطوط التجميع الدقيقة: آلية دوارة لشد المسمار، تعديل زاوية التجعيد الطرفي، دوران قطعة العمل الخفيفة 180 درجة

     - آلات التعبئة والتغليف: دوران حاجز المواد، ضبط زاوية ربط الملصق، التغذية الدوارة قصيرة الشوط

     - معدات الأتمتة العامة: المفتاح الدوار لباب المعدات، تبديل محطة الإنتاج، الدوران الترددي ذو الحمل الخفيف عالي التردد

مقارنة الاختيار: المحرك الدوار القياسي CRBU2 Free Mount VS CRB2

دليل الاختيار السريع المكون من 3 خطوات

  1. اختيار حجم التجويف على أساس حمل عزم الدوران

     - حساب عزم الدوران الفعلي للعمل، واختيار النموذج مع هامش أمان عزم الدوران بنسبة 50٪:

     -- 10 ≥0.13 نيوتن·م / 15 ≥0.33 نيوتن·م / 20 ≥0.82 نيوتن·م / 30 ≥2.06 نيوتن·م / 40 ≥3.92 نيوتن·م

  2. اختيار نوع الريشة

     - حمل خفيف ذو عزم دوران منخفض → ريشة واحدة S؛ حمولة دوارة ثقيلة عالية → ريشة مزدوجة D (خرج عزم دوران مزدوج)

  3. مطابقة التكوين

     - الضبط الدقيق للزاوية مطلوب: أضف وحدة تعديل زاوية لاحقة (0 ~ 240 درجة قابلة للتعديل بشكل لا نهائي)

     - ردود فعل إشارة موضع PLC: قم بتجهيز المفتاح المغناطيسي M9B / M9BW للكشف عن الحد الدوار ثنائي الاتجاه

     - طلب توجيه خط الأنابيب: فارغ للمنفذ الجانبي القياسي، اللاحقة E للمنفذ الجوي المركزي المحوري

ملخص جملة واحدة

     تتميز الأسطوانة الدوارة ذات التركيب الحر SOLH CRBU2 بالتركيب التعسفي الخالي من الأقواس، ودقة رد الفعل العكسي صفر ± 0.01 درجة، وخيارات عزم دوران الريشة المزدوجة/المزدوجة وتصميم منفذ الهواء الجانبي/المحوري، مع أداة ضبط زاوية W اختيارية ومفتاح مغناطيسي M9BW، وحل مدمج خفيف الوزن لـ 3C، وتجميع دقيق وتغليف محطات التقليب الدوارة ذات الحمل الخفيف.
