في الأنظمة الكهربائية ذات الجهد العالي والمتوسط، لا تتحقق السلامة فقط من خلال أجهزة العزل والحماية. يعتمد جزء كبير من السلامة الكهربائية على التنسيق الميكانيكي بين المكونات المختلفة، مما يمنع المشغلين من القيام بإجراءات تبديل غير صحيحة.
الجهاز تشابك آلية تشغيل المفتاح الأرضيهو أحد مكونات السلامة الهامة هذه. إنه مصمم للتحكم في تسلسل التشغيل بين مفتاح التأريض ومعدات التبديل الأخرى، مما يساعد على منع العمليات الخطيرة مثل إغلاق مفتاح التأريض بينما لا تزال الدائرة نشطة.
على الرغم من أن هذا الجهاز عادة ما يكون مخفيًا داخل مجموعة المفاتيح الكهربائية، إلا أنه يلعب دورًا حاسمًا في ضمان التشغيل الموثوق به وحماية كل من المعدات والأفراد.
A جهاز تشابك آلية تشغيل المفتاح الأرضيهي آلية أمان ميكانيكية أو كهروميكانيكية مثبتة في أنظمة المفاتيح الكهربائية لتنسيق تشغيل:
مفاتيح التأريض
قواطع دوائر
تحميل المفاتيح
افصل المفاتيح
أبواب الخزانات وألواح الوصول
والغرض الرئيسي منه هو التأكد من أن عمليات التبديل تتبع تسلسل أمان محدد مسبقًا.
على سبيل المثال:
يجب إغلاق مفتاح التأريض فقط بعد فصل الدائرة الرئيسية.
يجب أن يظل باب الخزانة مغلقًا في حالة وجود جهد كهربائي خطير.
لا ينبغي إغلاق قاطع الدائرة عندما يكون مفتاح التأريض في وضع غير آمن.
ومن خلال إنشاء قيود مادية بين آليات التشغيل، يقلل الجهاز المتشابك من احتمال حدوث أخطاء تشغيل بشرية.
يمكن أن تظل المعدات الكهربائية خطرة حتى بعد إيقاف تشغيل مصدر الطاقة. يمكن أن يؤدي الجهد المتبقي أو تسلسل التبديل غير الصحيح أو التنشيط غير المتوقع إلى حدوث مخاطر جسيمة.
يساعد النظام المتشابك الموثوق به على حل العديد من المشكلات الشائعة.
1. يمنع عمليات التبديل غير الصحيحة
في الأنظمة الكهربائية المعقدة، قد يحتاج المشغلون إلى تنفيذ خطوات تحويل متعددة.
بدون الحماية المتشابكة، قد تتضمن الإجراءات غير الصحيحة ما يلي:
إغلاق مفتاح التأريض في الدائرة الحية
تشغيل الكسارة في ظروف غير آمنة
فتح أبواب الوصول قبل اكتمال التأريض
يعمل الجهاز المتشابك مثل "حافظ القواعد" الميكانيكي، مما يسمح فقط بتسلسل التشغيل الآمن.
2. يحمي المعدات الكهربائية
لا يشكل التبديل غير الصحيح خطرًا على الأشخاص فحسب، بل قد يؤدي أيضًا إلى تلف المعدات.
تشمل العواقب المحتملة ما يلي:
دوائر قصيرة
أخطاء القوس
تلف الاتصال
فشل العزل
تساعد آلية التشابك المصممة بشكل صحيح على إطالة عمر خدمة المعدات عن طريق تقليل العمليات غير الطبيعية.

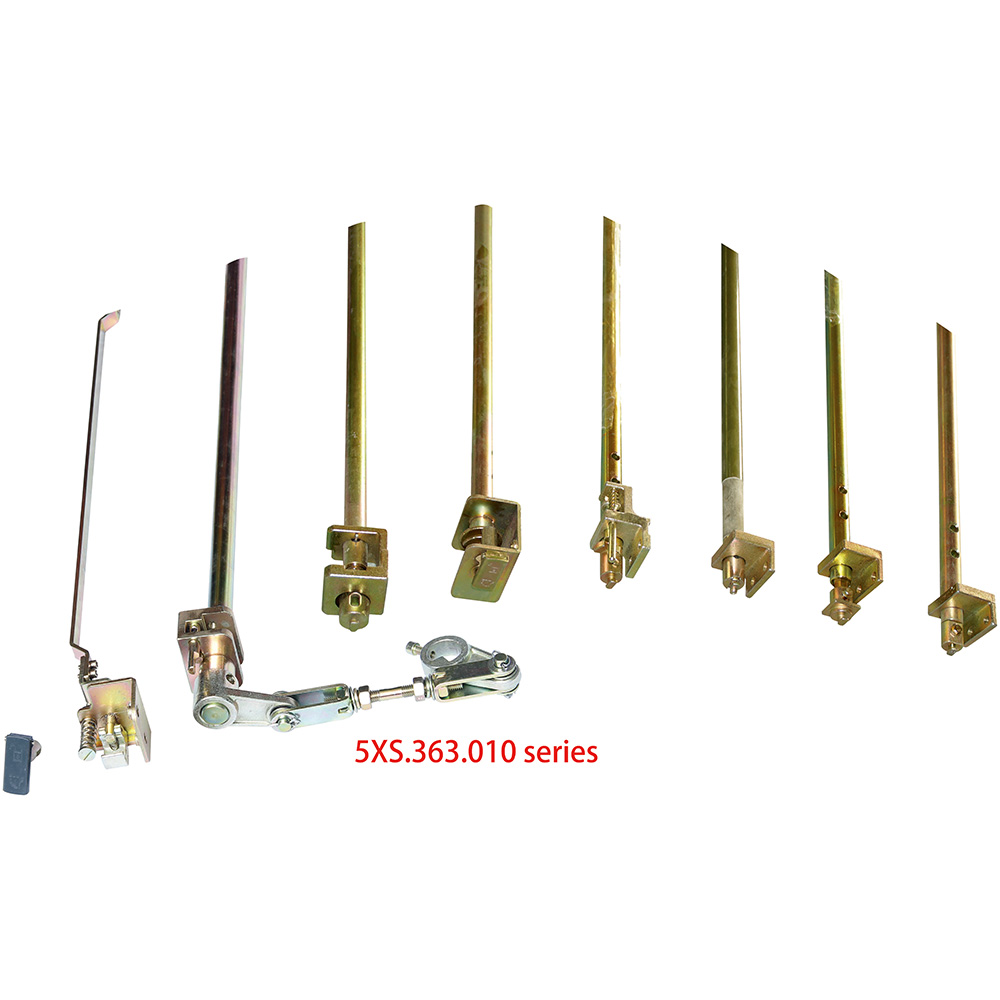

يعتمد مبدأ العمل على تصميم مجموعة المفاتيح الكهربائية، لكن معظم الأنظمة تستخدم مزيجًا من هياكل تحديد المواقع والقفل الميكانيكية.
التشابك الميكانيكي
يستخدم التشابك الميكانيكي على نطاق واسع بسبب موثوقيته.
تشمل المكونات النموذجية ما يلي:
لوحات القفل
مهاوي
العتلات
آليات كام
مؤشرات الموقف
كتل الحد
عندما يتحرك أحد المكونات إلى موضع معين، يتم منع مكون آخر فعليًا من التشغيل.
على سبيل المثال:
يفتح قاطع الدائرة.
يصل مفتاح الفصل إلى وضع العزل.
يصبح تشغيل مفتاح التأريض متاحًا.
يتم إغلاق مفتاح التأريض.
يُسمح بالوصول إلى الصيانة.
المتشابكة الكهربائية
تستخدم بعض الأنظمة أيضًا الإشارات الكهربائية وأجهزة الاستشعار.
قد تشمل المكونات ما يلي:
اتصالات مساعدة
مفاتيح الموقف
مرحلات التحكم
وحدات الرصد
يقوم نظام التحكم بفحص حالة المعدات قبل السماح بالتشغيل.
مع تكنولوجيا الأتمتة الحديثة، يفترض الكثير من الناس أن أنظمة التحكم الإلكترونية يمكن أن تحل محل الحماية الميكانيكية بالكامل.
ومع ذلك، يظل التعشيق الميكانيكي مهمًا لأنه لا يعتمد على:
منطق البرمجيات
شبكات الاتصالات
التحكم في توافر الطاقة
حتى أثناء انقطاع التيار الكهربائي، يمكن لهيكل القفل الميكانيكي الاستمرار في توفير الحماية المادية.
في العديد من التطبيقات الكهربائية ذات الأهمية الحيوية للسلامة، يوفر الجمع بين التشابك الميكانيكي والكهربائي حماية إضافية.
مفاتيح الجهد المتوسط
يشيع استخدامها في:
شبكات التوزيع
أنظمة الطاقة الصناعية
المحطات الفرعية
غرف الكهرباء بالمصنع
الوحدات الحلقية الرئيسية (RMU)
في معدات التوزيع المدمجة، تساعد الأجهزة المتشابكة في تنسيق:
تحميل عملية التبديل
تشغيل مفتاح التأريض
الوصول إلى حجرة الكابلات
المفاتيح الكهربائية المغلقة المعدنية
بالنسبة للأنظمة المغطاة بالمعدن والمغلقة بالمعدن، يضمن التشابك التشغيل الآمن بين الأجزاء المختلفة.
يحتاج جهاز تشابك آلية تشغيل المفتاح الأرضي الموثوق به إلى مراعاة عدة عوامل.
القوة الميكانيكية
يجب أن تتحمل الآلية العمليات المتكررة دون تشوه أو فشل.
تشمل العوامل المهمة ما يلي:
اختيار المواد
قوة رمح
دقة القفل
ارتداء المقاومة
دقة العملية
يجب أن يكتشف الجهاز مواضع التبديل بشكل صحيح.
قد تؤدي الدقة الضعيفة في تحديد المواقع إلى:
قفل غير مكتمل
إذن عملية كاذبة
التدخل الميكانيكي
خدمة الحياة
قد تعمل المفاتيح الكهربائية لسنوات عديدة، لذا تحتاج المكونات المتشابكة إلى متانة جيدة.
تشمل اعتبارات التصميم ما يلي:
مقاومة التآكل
متطلبات التشحيم
تردد التشغيل
الظروف البيئية
قد تستخدم المكونات المختلفة مواد مختلفة حسب وظيفتها.
|
عنصر |
المواد المشتركة |
|
لوحات القفل |
الفولاذ المقاوم للصدأ، الفولاذ المجلفن |
|
مهاوي |
تصلب الصلب |
|
الينابيع |
الصلب الربيع |
|
أجزاء السكن |
سبائك الصلب أو اللدائن الهندسية |
يؤثر اختيار المواد على:
القوة الميكانيكية
مقاومة التآكل
موثوقية طويلة المدى
على الرغم من أن الأنظمة المتشابكة مصممة لعمر خدمة طويل، إلا أن الفحص المنتظم لا يزال ضروريًا.
تشمل الفحوصات الموصى بها ما يلي:
تحقق من الحركة الميكانيكية
تأكد من أن:
تتحرك الأعمدة بسلاسة
يتم تعشيق الأقفال بشكل صحيح
لا توجد أجزاء عالقة
فحص أجزاء التآكل
انتبه إلى:
الينابيع
دبابيس
تحريك المفاصل
حافظ على نظافة المكونات
قد يؤثر الغبار والتلوث على الحركة الميكانيكية، خاصة في البيئات الخارجية أو الصناعية.
قد لا يكون جهاز تعشيق آلية تشغيل المفتاح الأرضي جزءًا مرئيًا من المعدات الكهربائية، ولكنه عنصر أمان أساسي داخل أنظمة المفاتيح الكهربائية الحديثة.
ومن خلال التحكم في العلاقة بين مفاتيح التأريض وقواطع الدائرة وآليات الوصول، فإنه يساعد على منع العمليات الخطرة وحماية الأصول الكهربائية وتحسين سلامة الصيانة.
