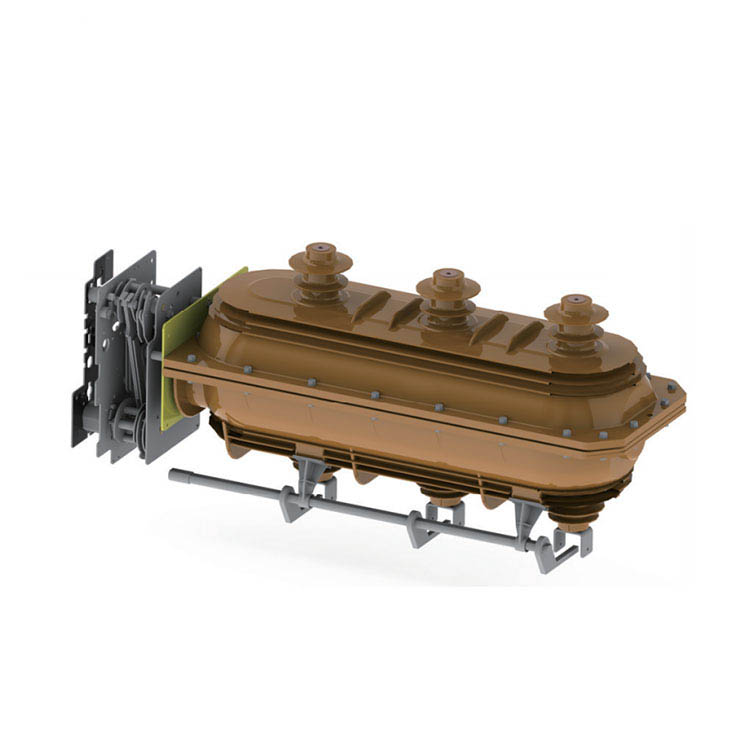

FLN36-24D الجهد الداخلي عالي الجهد SF6 مفتاح تحميل LBS

FLN36-24D الجهد الداخلي عالي الجهد SF6 مفتاح تحميل LBS

    يمكن تقسيمه إلى نوعين: FLN □ -24kV (آلية تشغيل زنبركية واحدة من النوع K) ، FLRN □ -24KV (آلية تشغيل زنبركية مزدوجة النوع). يمكن تجهيز النوع الأخير بمجموعة من الصمامات ، مع التحكم في وظيفة التحكم والحماية ، والتي يمكن استخدامها لإمدادات الطاقة والمحطة الفرعية كجهاز حماية وتحكم ، وخاصةً للوحدة الرئيسية الدائرية ، وصندوق توزيع الكابلات ومحطة التبديل.

آلية التشغيل اليدوية

K Type Spring Spring Dual-Function Mechanism:

كوحدة تحكم مدخل لـ FLN □ -24kV ، فإن مبدأ العمل لآلية تشغيل الربيع من النوع K هو Pring Press and Enser.

عملية التأريض: مدفوعة بالمقبض ، تدور ذراع الساق العلوي وتضغط على Spring 2 لتخزين الطاقة ، عندما تستمر Max Energy في تدوير ذراع المرتبة ، ويبدأ نابض تخزين الطاقة في إطلاق الطاقة وقيادة الزناد العلوي ، ويمكّن شريط التوصيل من قيادة ذراع الكرانك ، وتدوير ذراع الكرنك ويدفع المقابل المتحرك.

تشغيل التشغيل: مدفوعًا بالمقبض ، يدور ذراع السقف السفلي 1 ، ويضغط Spring 2 لتخزين الطاقة ، عندما يتم إطلاق الطاقة ، فإنه يدفع الزناد 8 ، ويمكّن الشريط لقيادة ذراع الكرنك ، وتدور ذراع الكرنك ويدفع مستوخي متحرك وتحمل مفتاح تحميل التحميل.

تشغيل الإيقاف: قم بتدوير ذراع كرنك العمود الرئيسي بعكس اتجاه عقارب الساعة بواسطة المقبض ، ثم حرر زنبرك تخزين الطاقة ويتم إيقاف تشغيل مفتاح كسر التحميل.

آلية تشغيل ذات وظيفة مزدوجة من النوع الربيع:

كوحدة تحكم منفذ لـ FLRN □ -24KV. مبدأ التشغيل لآلية النوع هو نفس نوع K ، بالإضافة إلى ذلك ، فإنه يحتوي على وظيفة Triker Fuse. الرحلة الكهرومغناطيسية متاحة أيضا لمتطلبات العملاء.

التشغيل على التشغيل: مدفوعًا بالمقبض ، يدور ذراع السقف السفلي 1 للضغط على Switch في ربيع 12 وإيقاف تشغيل الربيع 8 في نفس الوقت ، لتوفير طاقة كافية مطلوبة عن طريق إيقاف التشغيل. عندما يقوم ذراع الكرنك السفلي 1 بزيادة الدبوس ومحركات الأقراص إلى التحرك ، فإنه يجعل عجلة الأسطوانة السفلى تعثرت ، ويتم تشغيل المفتاح في فصل الربيع والتحميل.

إيقاف التشغيل: اضغط على زر الإيقاف على التبديل أو اضغط على Trip Pin 2 بواسطة مهاجم Fuse ، ثم يتم إيقاف تشغيل Spring and Load Switch.

عملية الأرض: عملية التأريض لآلية النوع هي نفسها التي من نوع K.

آلية التشغيل الآلية ：

يمكن إضافة تشغيل المحرك إلى كلا النوعين من آليات التشغيل ، مما يعني أنه يمكن تشغيله يدويًا أو بمحرك.

جهد التشغيل: DC48V AC/DC 110V 220V

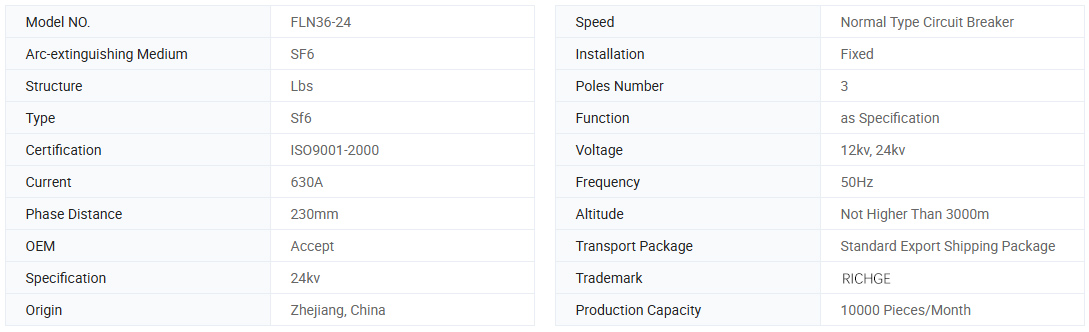

المعلومات الأساسية.

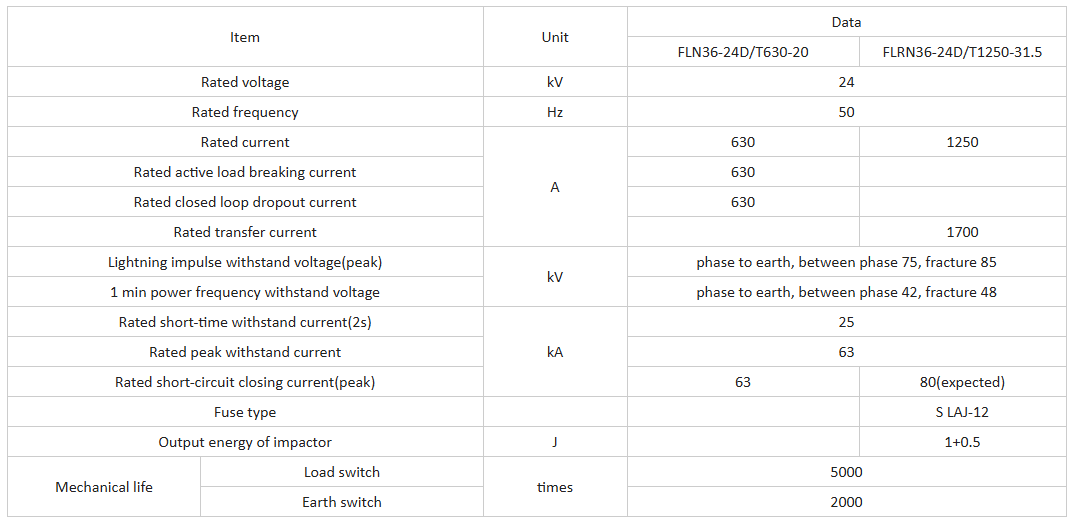

المعلمات الفنية

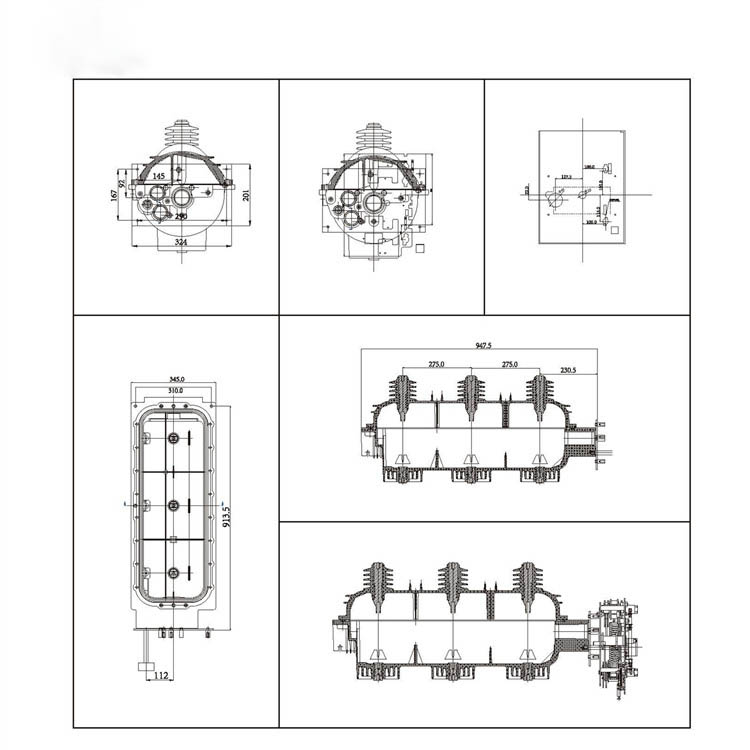

رسم

الشروط المعمول بها

1. درجة حرارة خامدة: كحد أقصى+40 درجة مئوية ؛ min.-35 درجة مئوية.

2. الرطوبة: الحد الأقصى للرطوبة النسبية اليومية المتوسط: ≤ 95 ٪ ؛ المتوسط ​​الشهري. نسخة 90 ٪.

3.ituitude: ≤ 2000m.

4. المقاومة الايزمية: 8 درجات.

5. يجب أن يكون الهواء المحيط خاليًا من الغازات المتآكلة والقابلة للاشتعال ، وبخار الماء ، وما إلى ذلك ، ويجب ألا يخضع للاهتزازات المتكررة والشديدة.

6. معدل التسرب السنوي ؛ ≤0.1 ٪.
