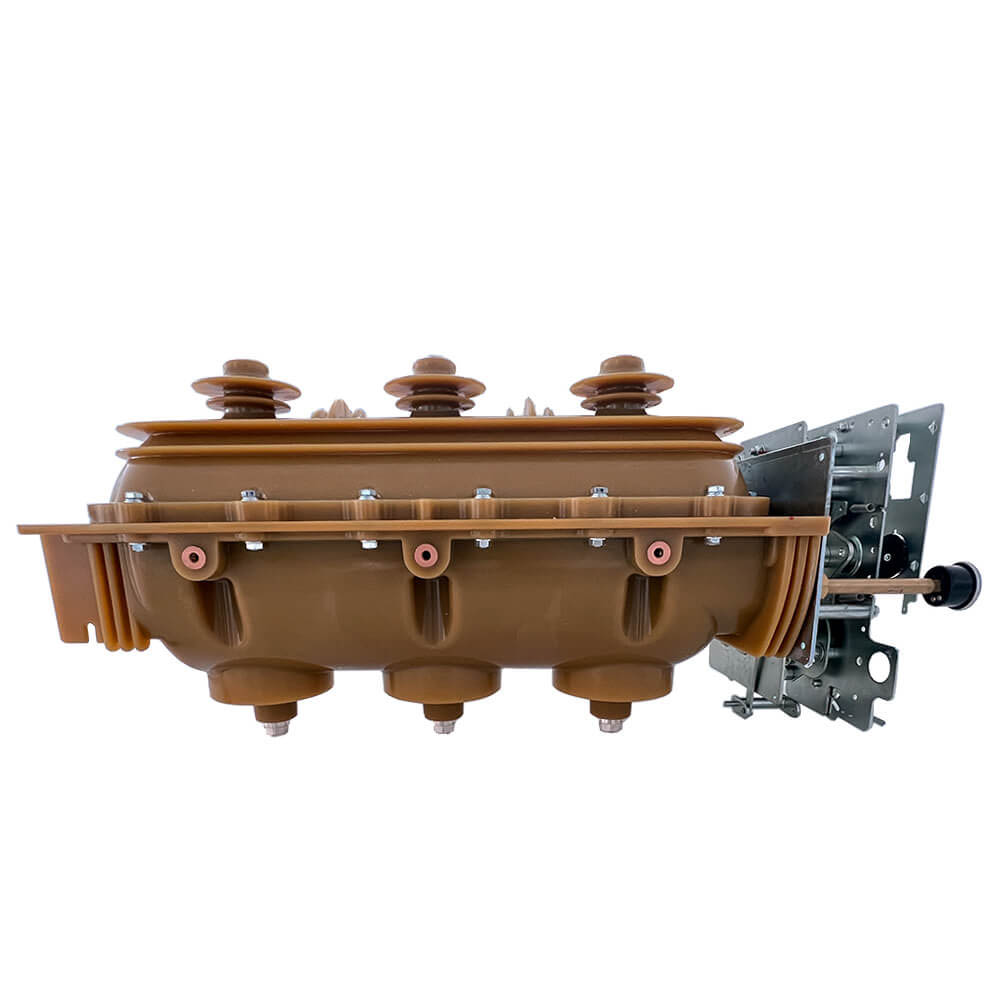

مفتاح مرحلة 12 كيلو فولت 3 مع آلية تشغيل يدوي مفتاح كسر قاطع دائرة الغاز SF6

مفتاح مرحلة 12 كيلو فولت 3 مع آلية تشغيل يدوي مفتاح كسر قاطع دائرة الغاز SF6

    قاطع دائرة الكبريت Hexafluoride هو نوع جديد من قاطع دائرة الجهد العالي باستخدام غاز SF6 كوسيط عزل ووسط إطفاء القوس. غاز SF6 النقي هو الغاز الخامل غير الملون وغير القابل للاشتعال وغير سامة. لديها عزل جيد وأداء القوس إطفاء. تستخدم قواطع دائرة الكبريت Hexafluoride غازات SF6 عالية الضغط ، وتشكل تدفق الهواء عالي الضغط بين الفتحات والاتصالات في غرفة إطفاء القوس لتفجير القوس ، وضغط غازات SF6 التي تهب القوس حتى 1-1.5 ميجا باسكال. قاطع دائرة الكبريت Hexafluoride صغير الحجم ، ولديه قوة عزل عالية ، وأداء جيد القوس إطفاء ، وفترة الصيانة الطويلة ويمكن أن تشكل جهازًا مغلقًا.

    قاطع دائرة الكبريت Hexafluoride هو قاطع دائرة يستخدم غاز الكبريت Hexafluoride (SF6) كوسيلة إطفاء القوس ووسط العزل. قاطع الدائرة SF6. بدأ استخدام سداسي فلوريد الكبريت كوسط القوس في قواطع الدوائر في أوائل الخمسينيات. نظرًا للخصائص الممتازة لهذا الغاز ، يكون الكسارة المفردة أعلى بكثير في الجهد والمعلمات الحالية من قاطع دائرة الهواء المضغوطة وقطرة الدوائر المنخفضة ، ولا تتطلب ضغطًا عاليًا وعدد كبير من الفواصل التسلسلية. في الستينيات والسبعينيات من القرن الماضي ، تم استخدام قواطع دوائر SF6 على نطاق واسع في أنظمة الطاقة الجهد العالية للغاية. في أوائل الثمانينيات من القرن الماضي ، تم تطوير خطأ واحد 363kV ، خطأ مزدوج 550 كيلو فولت والتيار المفتوح البالغ 80 ، 100 كيلو كا SF6 قاطع الدائرة

الوظائف والميزات الأساسية:

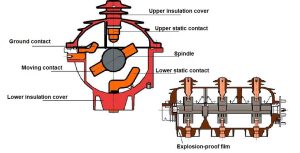

1. تحميل مفتاح الكسارة يتكيف مع كسر مزدوج ، بنية الاتصال المنقولة الدوار ، مع الأنواع الثلاثة التالية من حالات التشغيل: الإغلاق ، الفتح ، التأريض.

2. استخدام غاز SF6 كوسط القوس الذي يطفئ وعزل وسط ، يختتم الدائرة الرئيسية من قبل الإسكان العلوي والسفلي الذي يصب راتنج الايبوكسي ، لا تتأثر الوظيفة الموصلة بالتأثيرات الخارجية.

3. أداء السلامة. في حالة حدوث الانحناء الداخلي ، يكون للسكن نقطة ضعف في الهيكل الداخلي ، سيتم الاندفاع إلى فتحه ، يليه الخزانة فوق إطلاق المصراع ARC ARC OPEN AIR PRESSERARTERED OUTERSED خارج الخزانة ، تأكد من اختبارات أمن الخزانة.

4. تحميل مفتاح Breaker يحدد البوابات ، فتحة ، مفتاح التأريض ثلاثة في واحد ، مليء بالغازات SF6 مغلفة في السكن من راتنج الايبوكسي ، والتعشيق من ثلاثة مواقع ، والبنية المضغوطة ، والأمن العالي والموثوقية.

5.SMALL SIZE ، الوزن الخفيف ، خالية من الصيانة ، سهلة وآمنة للعمل.

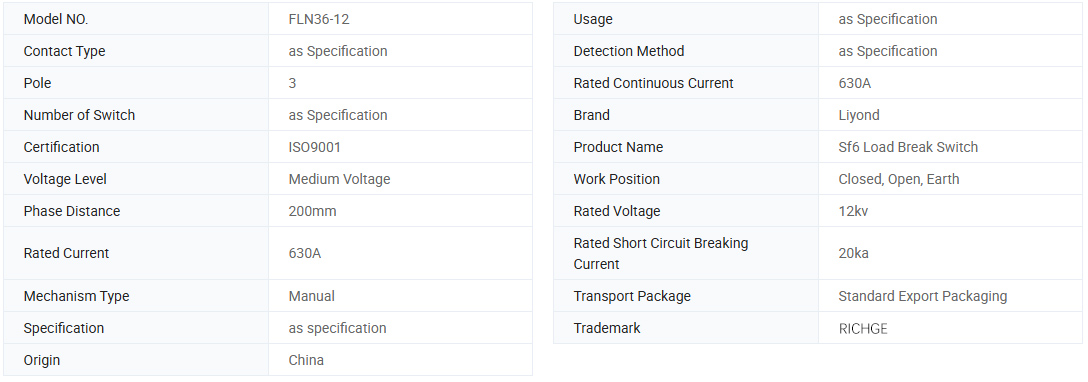

المعلومات الأساسية.

المعلمات الفنية

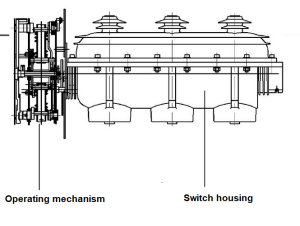

الرسم الأبعاد:

بيئة العمل العادية

1. الارتفاع: ≤1000m

2. درجة الحرارة المحيطة عند -30 درجة مئوية إلى +40 درجة مئوية ، يجب ألا يزيد متوسط ​​درجة الحرارة اليومية عن 30 درجة مئوية.

3. متوسط ​​الرطوبة اليومية للرطوبة النسبية أقل من 95 ٪ ، والمتوسط ​​الشهري أقل من 90 ٪.

4.

5. يجب ألا تكون بيئة العمل اهتزازًا منتظمًا أو نتوءات خطيرة.

التعليمات

س 1: هل أنت شركة تصنيع أم تاجر؟

A1: نحن الشركة المصنعة المحترفة الرائدة.

س 2: ما هي مدة دورة التسليم الخاصة بك؟

A2: يعتمد ذلك على متطلبات المنتج وكمية. بشكل عام ، هناك حاجة إلى 5 إلى 10 أيام عمل للتسليم

س 3: ما هي خدمة ما بعد البيع؟

A3: يمكننا الإجابة على أسئلة المستخدمين حل مشاكلهم على مدار 24 ساعة في اليوم ، وتقديم دعم فني شامل لجميع منتجاتنا على الفور.

س 4: كيف تحل مشاكل الجودة؟

A4: يرجى تقديم صور مفصلة لمشاكل الجودة. ستقوم إدارات التفتيش الفنية والجودة لدينا بتحليلها. سنقدم حلاً مرضًا في غضون يومين.

س 5: هل تقبل الخدمات المخصصة؟

A5: نحن نقدم خدمات OEM/ODM ويمكننا طباعة شعارك على المنتجات. يمكن لفريقنا التقني والاقتباس المهني توفير مشاريع مرضية وفقًا للرسومات والمعلمات الخاصة بك.
