طاولة المحرك الدوارة من سلسلة MSQ (تقنية SOLH Richge)

ماركة:SOLH من شركة Richge Technology

نظرة عامة على المنتج

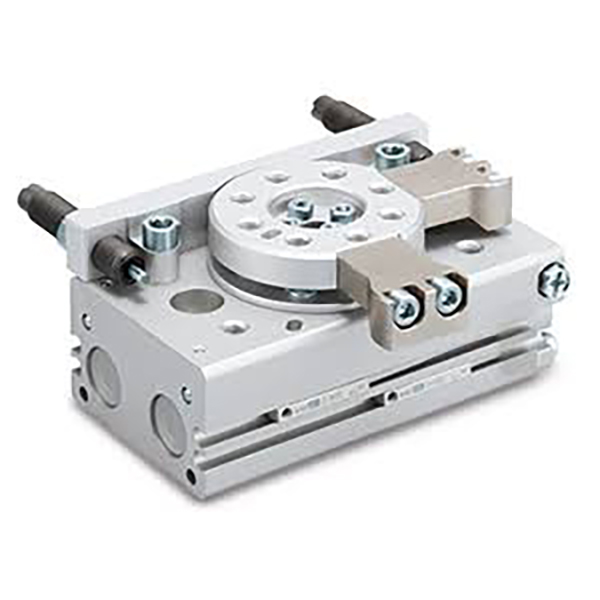

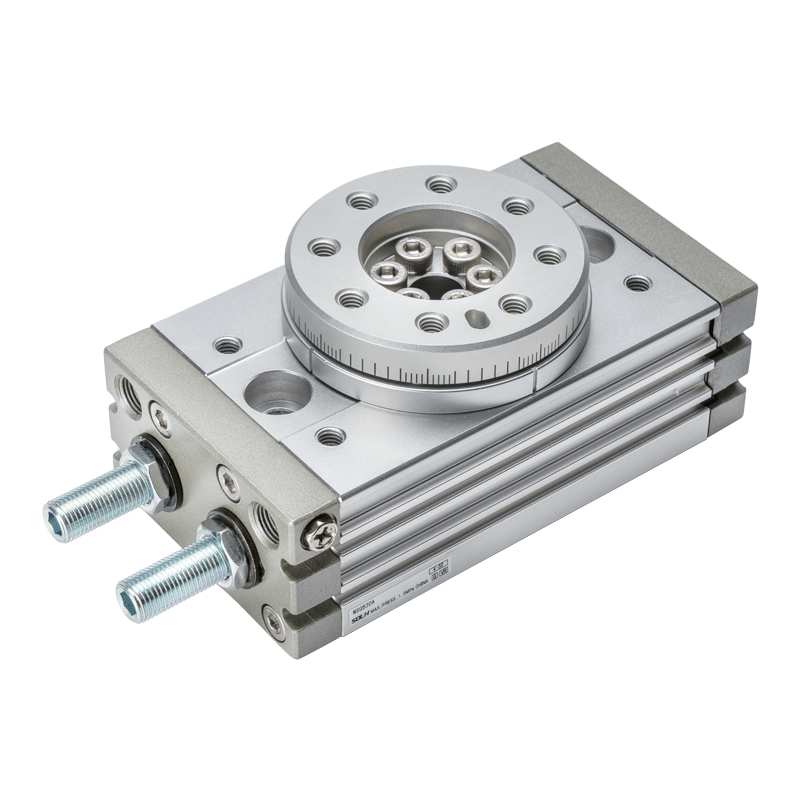

     تعتمد سلسلة SOLH MSQ هيكل قيادة متماثل مزدوج المكبس والترس، مقسمة إلى سلسلتين فرعيتين: درجة MSQB القياسية ودرجة الدقة العالية MSQA. إنها تتميز بطاولة تركيب دائرية متكاملة مع فتحة مركزية مجوفة، وزاوية تأرجح قابلة للتعديل بشكل مستمر من 0 إلى 190 درجة.

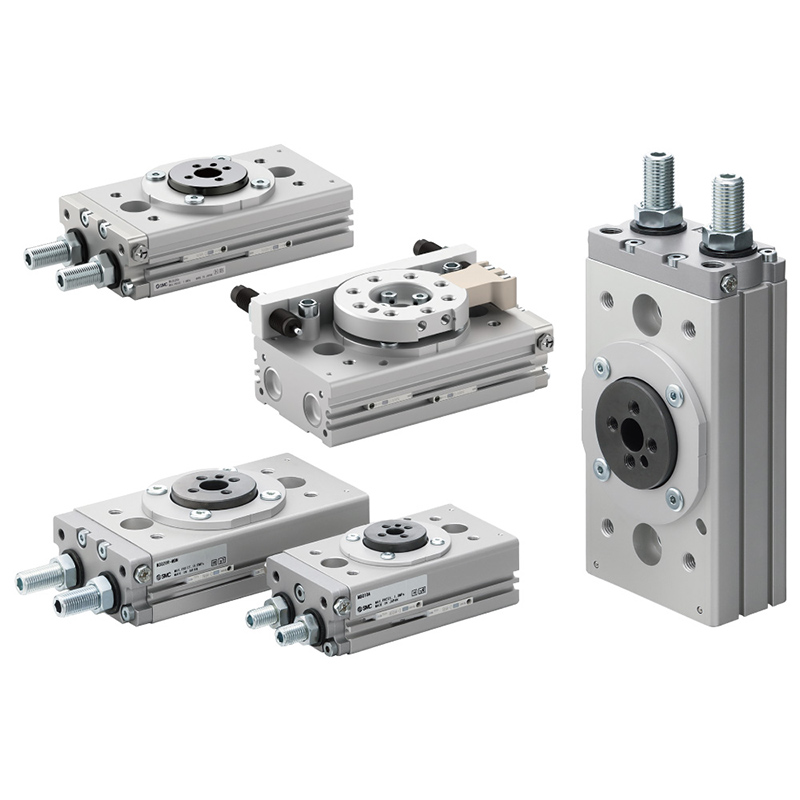

يوفر الترس المتماثل ذو المكبس المزدوج عزم دوران أكبر بمقدار 3 إلى 4 مرات وقدرة تحميل شعاعية/محورية فائقة مقارنةً بالأسطوانات الدوارة CRQ من نوع الريشة. يتوفر خياران لامتصاص الصدمات: حاجز مطاطي مدمج أو حاجز هيدروليكي مدمج. يعمل تخطيط منفذ الهواء المزدوج (الوجه النهائي / الجانب الأمامي) على تبسيط تخطيط الأنابيب؛ مفاتيح القصب المغناطيسي المتوافقة لتعليق إشارة الموضع الدوار. يستخدم على نطاق واسع للفهرسة الآلية وتقليب قطع العمل ومحطات تحديد المواقع الدقيقة.

جدول تصنيف واختيار السلسلة (الدقة + مطابقة المخزن المؤقت)

قواعد ترميز النماذج الكاملة

  1. قاعدة الترميز 1: MSQB20A-□-M9BW-□

     مثال: MSQB20A-M9BW

     - MSQB / MSQA: معرف السلسلة

        MSQB = السلسلة الأساسية القياسية؛ MSQA = سلسلة دقيقة عالية الدقة

     -- 20: حجم الإطار (متوفر: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     --A/R: تعديل الزاوية والرمز المؤقت

        أ = مسامير تعديل زاوية النهاية المزدوجة؛ R = ممتص الصدمات الهيدروليكي المدمج؛ لا توجد لاحقة = المخزن المؤقت المطاطي فقط

     - الصندوق الأوسط : موضع منفذ الهواء

        فارغ = منافذ الهواء ذات الوجه النهائي؛ E = منافذ الهواء الأمامية الجانبية

     - M9BW: نموذج المفتاح المغناطيسي

        فارغ = بدون مفتاح مغناطيسي؛ مستشعر القصب العالمي M9BW / M9BL متوافق

     - العلبة الأخيرة: كمية المفتاح المغناطيسي

        فارغ = قياسي 2 قطعة؛ S = قطعة واحدة؛ الرقم المخصص = الكمية المخصصة

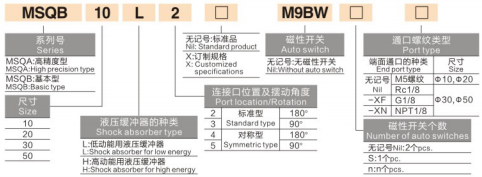

  2. قاعدة الترميز 2: MSQB10L2-□-M9BW-□-□

     مثال: MSQB10L2-M9BW

     - MSQB: السلسلة القياسية؛ حجم الإطار 10/20/30/50

     - L / H: درجة الطاقة الحركية العازلة الهيدروليكية (فقط للإصدار الهيدروليكي R)

        L = عازلة هيدروليكية منخفضة الطاقة الحركية؛ H = عازلة هيدروليكية ذات طاقة حركية عالية

     - الرقم 2/3/4/5: مواصفات زاوية التأرجح الثابتة

        2 = قياسي 180 درجة؛ 3 = 90 درجة؛ 4 = متماثل 180 درجة؛ 5 = متماثل 90 درجة

     - المربع الأوسط: علامة مخصصة X، فارغ = نموذج المخزون القياسي

     -- M9BW: مفتاح مغناطيسي، فارغ = لا يوجد مستشعر مجهز

     - الصندوق قبل الأخير: كمية المفتاح المغناطيسي؛ فارغة = 2 قطعة، S = 1 قطعة

     - الصندوق الأخير: مواصفات خيط منفذ الهواء

        فارغ = خيط M5 (فقط للحجم 10/20)؛ XF = G1/8؛ XN = NPT1/8 الخيط الأمريكي

المزايا الهيكلية الأساسية

  1. حامل مكبس مزدوج متماثل ومحرك ترس

     - تعمل المكابس المتزامنة المزدوجة على دفع التروس بشكل متزامن، مما يزيل رد الفعل العكسي الأحادي الجانب؛ خرج عزم دوران موحد مع عدم ارتعاش الدوران، وقدرة تحميل أعلى بكثير من أسطوانات الريشة ذات المكبس الواحد.

  2. طاولة دوارة متكاملة مع تحديد موقع ثقوب الدبوس

     - فتحات دبوس تحديد المواقع مُجهزة مسبقًا للطاولة وفتحات تثبيت قياسية للقفل المباشر للرقص/قطعة العمل، والمحاذاة السهلة والصلابة المتكاملة العالية. يسمح التجويف المركزي من خلال الفتحة (φ6~φ24) لأنابيب الهواء وأسلاك المستشعر بالمرور عبر المركز، وتصميم داخلي أنيق للماكينة.

  3. تخطيط منفذ الهواء المزدوج

     -- خياران للأنابيب: مدخل هواء طرفي أو منفذ أمامي جانبي من النوع E، وتوجيه أنابيب مرن للمعدات المحصورة المدمجة دون تدخل ميكانيكي.

  4. براغي ضبط زاوية مستقلة مزدوجة الأطراف (اللاحقة أ)

     - مسامير حد منفصلة على كلا الطرفين لتقييد السكتة الدماغية في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة بشكل مستقل؛ نطاق التأرجح قابل للتعديل بشكل لا نهائي في حدود 0 ~ 190 درجة، ضبط المصنع الافتراضي مسبقًا على 190 درجة.

  5. نظامان اختياريان لامتصاص الصدمات

     - الإصدار القياسي: عازل مطاطي مزدوج الأطراف لتقليل الضوضاء تحت الحمل الخفيف منخفض السرعة

     -- - إصدار المخزن المؤقت الهيدروليكي R: يمتص ممتص الصدمات الزيتي المتكامل (درجات حركية منخفضة / ارتفاع حركية عالية) التأثير الثقيل بسرعة عالية، ويقلل من اهتزاز التوقف ويحمي التركيبات وقطع العمل

  6. ردود فعل الموقف المغناطيسي متوافقة

     - حلقة مغناطيسية دائمة مدمجة داخل جسم الأسطوانة، متوافقة مع مفاتيح القصب M9BW / M9BL لنقل الإشارات الموضعية 0°/90°/180° إلى PLC من أجل منطق التعشيق التلقائي.

  7. دعم محمل كروي دقيق لـ MSQA

     - نموذج MSQA عالي الدقة يعتمد مجموعة محمل كروي دقيقة ؛ الجريان الشعاعي والمحوري .010.01 مم، دقة تحديد المواقع المتكررة ±0.01 مم. يلبي الإصدار الأساسي من MSQB المتطلبات العامة لتحديد المواقع تلقائيًا.

المواصفات الفنية القياسية العالمية

  1. وضع القيادة: رف المكبس المزدوج والترس المزدوج

  2. نطاق ضغط التشغيل

    - نوع المخزن المؤقت المطاطي: 0.1 ~ 1.0 ميجا باسكال

     -- - نوع العازلة الهيدروليكية R: 0.1 ~ 0.6 ميجا باسكال

  3. ضغط اختبار الإثبات: 1.05 ميجا باسكال

  4. درجة الحرارة المحيطة: 0~60°C (لا يوجد ثلج داخل دائرة الهواء)

  5. نطاق التأرجح القابل للتعديل: 0 ~ 190 درجة قابل للتعديل بشكل لا نهائي، ضبط المصنع مسبقًا 190 درجة؛ زاوية ثابتة 90 درجة / 180 درجة اختيارية

  6. التشحيم: شحم طويل الأمد مملوء مسبقًا في المصنع، تصميم خالٍ من التشحيم متوافق مع الهواء الجاف النظيف الخالي من الزيوت

  7. الوسط القابل للتطبيق: الهواء المضغوط الجاف المفلتر (دقة الترشيح ≥40μm)

جدول عزم الدوران والقدرة على التحمل (0.5 ميجا باسكال من الهواء)

جدول مقارنة الطاقة الحركية القصوى

أكمل قواعد اختيار النموذج

  1. اختيار درجة الدقة

     - تحديد موضع الرقاقة، الفحص البصري لثنائي الفينيل متعدد الكلور، التجميع الدقيق → سلسلة MSQA عالية الدقة

     - التقليب العام لقطع العمل، وتحويل المواد وفرزها → السلسلة الأساسية القياسية MSQB

  2. قاعدة مطابقة المخزن المؤقت

     - تحميل خفيف منخفض السرعة، التحكم في التكلفة: نموذج عازل مطاطي غير R

     - دورة سريعة عالية التردد، تأثير ثقيل لقطع العمل: المخزن المؤقت الهيدروليكي Select -R؛ تأثير خفيف من الدرجة L، تأثير ثقيل من الدرجة H

  3. اختيار زاوية التأرجح

     - 90 درجة التقليب التحميل / التفريغ: اللاحقة 3 / 5

     - فهرسة ترددية 180 درجة، كشف على الوجهين: اللاحقة 2 / 4

     - نطاق تأرجح محدود تعسفي مخصص: نموذج عالمي مع برغي تعديل

  4. تخطيط المنفذ الجوي

     - مساحة داخلية محدودة للماكينة: إصدار المنفذ الأمامي بالجانب E

     - الأنابيب الخارجية المكشوفة القياسية: منفذ الوجه النهائي الافتراضي

  5. ردود فعل إشارة الموقف

     - الإشارة الموضعية المطلوبة لقفل PLC: تجهيز المفاتيح المغناطيسية M9BW (قطعتان قياسيتان)؛ فقط الكشف عن جانب واحد حدد مفتاح S الفردي

  6. مواصفات الموضوع

     - مقاس 10/20 إطار صغير بخيط M5 الافتراضي؛ متوسط-كبير 30/50 اختياري G1/8 (XF)، NPT1/8 (XN) خيط أمريكي

سيناريوهات التطبيقات الصناعية النموذجية

     - أتمتة دقيقة للإلكترونيات 3C: تحديد المواقع الدوارة للرقاقة، الفحص البصري متعدد الزوايا لثنائي الفينيل متعدد الكلور، مجموعة فهرسة المكونات الدقيقة

     - خطوط إنتاج التعبئة والتغليف: محطات تغطية الزجاجات، تغيير اتجاه الكرتونة 90 درجة، تثبيت الملصقات الدوارة

     - تركيبات أدوات الآلة: تقليب قطع العمل، وختم تحديد موضع فهرسة الرقصة

     - معدات الفرز اللوجستي: تحويل المواد، آلية إيقاف دوارة لخط الأنابيب

     - المؤثر النهائي للمناورات الصغيرة: دوران المفصل الآلي، وقلب الظرف الفراغي

     - معدات اختبار الدقة: طاولة دوارة لفحص الرؤية، رقصة اختبار ضيق الهواء متعددة الزوايا

دعم حلول مطابقة الدوائر الهوائية

  1. الدائرة العامة القياسية

     - مجموعة مكونة من نقطتين لمصدر الهواء AFC ← صمام الملف اللولبي 4V210 5/2 ← أنابيب هواء PU ← طاولة دوارة MSQ (مفتاح مغناطيسي M9BW متصل بـ PLC)

  2. دائرة ورشة عمل مقاومة للانفجار

     - وحدة معالجة مصدر الهواء المقاومة للانفجار ← صمام الملف اللولبي 5 اتجاهات المقاوم للانفجار 50-VFE ← خرطوم مرن PU ← أسطوانة دوارة MSQB/MSQA للبيئة الخطرة

  3. محطة صغيرة دقيقة الدقيقة

     --مرشح منظم هواء صغير AC1500 ← صمام الملف اللولبي 3/2 من سلسلة 3V ← أنابيب رفيعة PU4 ← طاولة دوارة صغيرة MSQ10 / MSQ20

ملخص جملة واحدة

     تنقسم الطاولة الدوارة ذات المكبس المزدوج والترس SOLH MSQ إلى درجات MSQB القياسية وMSQA عالية الدقة، وتدعم التأرجح القابل للتعديل من 0 إلى 190 درجة، وامتصاص الصدمات المطاطي/الهيدروليكي المزدوج، وتصميم منفذ الهواء المزدوج/الجانبي وثقب الأسلاك المجوف المركزي، مما يوفر عزم دوران أعلى بمقدار 3 إلى 4 مرات من أسطوانات الريشة كمشغل فهرسة دوار عالمي للإلكترونيات والتعبئة والتغليف والأدوات الآلية وخطوط التشغيل الآلي للاختبار.
