ماركة:SOLH من شركة Richge Technology

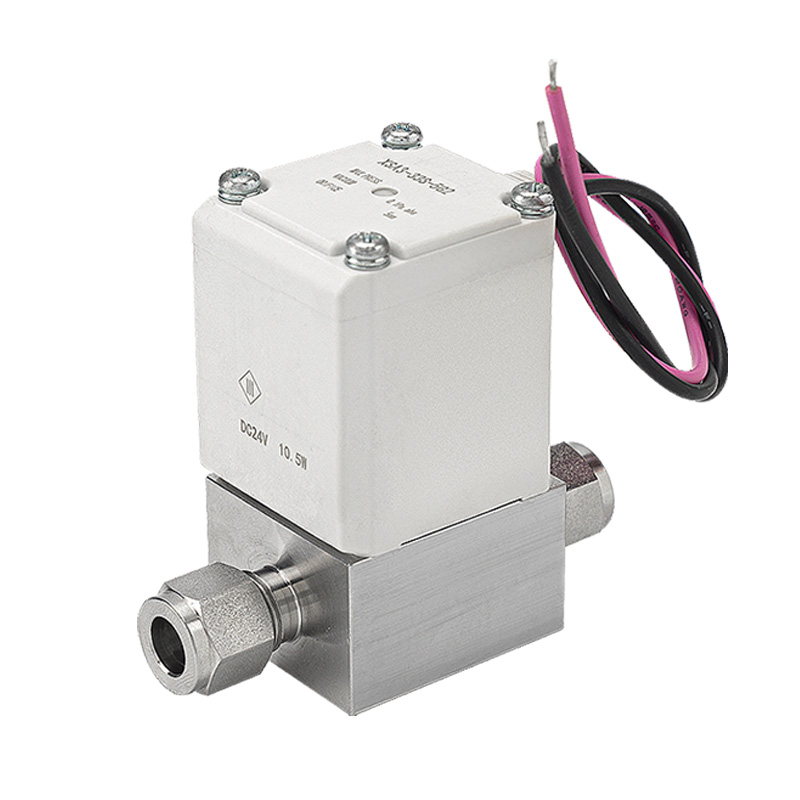

سلسلة SOLH XSA عبارة عن صمام ذو ملف لولبي مغلق عادةً تم تصميمه خصيصًا لدوائر التفريغ العالية جدًا. إنه يحقق تحكمًا دقيقًا في التشغيل والإيقاف في وسائط الهواء والغاز الخامل. يتميز بقدرة تحمل عالية للفراغ، والحد الأدنى من التسرب، والبنية النظيفة المضادة للتلوث وسرعة الاستجابة السريعة، وهو بمثابة مكون فراغ أساسي لمعدات المعالجة الدقيقة بما في ذلك أشباه الموصلات والألواح الكهروضوئية وشاشات LCD والآلات الطبية وتجهيز الأغذية.
- توافق عالي للغاية مع الفراغ
يصل الحد الأدنى للضغط المطلق للتشغيل إلى 1×10⁻⁶ Pa، مما يلبي تمامًا معايير عملية التفريغ العالية جدًا لضمان الاحتفاظ المستقر بالفراغ وكفاءة الضخ السريع لأنظمة التفريغ.
- إغلاق محكم للغاية وتسرب منخفض للغاية
التسرب الداخلي ≥ 1.3×10⁻⁹ Pa·m³/s؛ التسرب الخارجي ≥ 1.3×10⁻¹¹ Pa·m³/s. يعمل الأداء المزدوج منخفض التسرب على استقرار درجة فراغ النظام ويزيل مخاطر هروب الغازات الخطرة في بيئات العمل.
- هيكل محسّن نظيف منخفض الجسيمات
زنبرك داخلي مدمج داخل جسم الصمام لتقليل احتكاك المكونات المتحركة وتوليد الجسيمات، مما يتوافق تمامًا مع خطوط الإنتاج مع المتطلبات الصارمة لدرجة غرف الأبحاث.
- استهلاك منخفض للطاقة ومخطط خفيف الوزن
تم تقليل استهلاك طاقة الملف بنسبة تصل إلى 25% مقارنة بالأجيال السابقة؛ خفض الوزن الإجمالي بحد أقصى 18% (الحد الأدنى 0.41 كجم). يسهل التصميم الموفر للطاقة التكامل المدمج في إطارات المعدات الدقيقة.
- خيارات اتصال متعددة
يتوفر نظامان عالميان للتوصيل: تركيبات ختم الوجه، وتركيبات ضغط الحلقة 1/4 بوصة و3/8 بوصة، وخيوط Rc/NPT الداخلية، المتوافقة مع مختلف مواصفات خطوط أنابيب التفريغ القياسية.
- نطاق جهد واسع ومحطات كهربائية متنوعة
يغطي الفولتية السائدة بما في ذلك DC24V، AC110V / AC220V. تتكيف أشكال الأسلاك المتعددة مثل أطراف التوصيل السريع ومحطات DIN ومدخل القناة مع جميع أنظمة التحكم الآلية السائدة.
- شهادة صناعية مستقرة وآمنة
لفائف مثبطات اللهب الصف UL94V-0؛ معتمدة بمعايير RoHS وCE وCAT.ES140-7B، وهي مناسبة للتشغيل الصناعي المستمر بدون توقف على المدى الطويل.
|
عنصر المعلمة |
مواصفة |
| نوع الصمام |
مغلق عادة (NC) |
| السائل المطبق |
الهواء والغاز الخامل |
| الحد الأدنى لضغط التشغيل المطلق |
1×10⁻⁶ باسكال (القيمة المطلقة) |
| معدل التسرب |
التسرب الداخلي: 1.3×10⁻⁹ Pa·m³/s التسرب الخارجي: 1.3×10⁻¹¹ Pa·m³/s |
| نطاق ضغط التشغيل |
فراغ كامل للضغط الإيجابي. مقاومة الضغط العكسي 0.5 ميجا باسكال |
| درجة حرارة متوسطة |
5 ~ 60 درجة مئوية |
| نماذج الاتصال |
ختم الوجه / تركيبات الطويق 1/4 "و 3/8" ؛ خيط Rc/NPT الداخلي |
| الفولتية لفائف اختيارية |
DC24V. AC110V / AC220V والفولتية المخصصة الأخرى |
| استهلاك الطاقة |
إصدار التيار المستمر: Size1 ≈ 4.5 واط، Size2 ≈ 7 واط، Size3 ≈ 10.5 واط |
| المواد الرئيسية |
جسم الصمام: الفولاذ المقاوم للصدأ SUS الأختام: FKM / PETالملف: نحاس + قلب حديد + راتنجات الإيبوكسي |
- تصنيع أشباه الموصلات: حقن غاز غرفة العمليات والتحكم في تشغيل وإيقاف خط الأنابيب الفراغي
- خطوط الإنتاج الكهروضوئية وشاشات الكريستال السائل: ضخ غرفة مفرغة للغاية وحلقات تثبيت الضغط
- المعدات الطبية: أدوات التعقيم الفراغي والدوائر الفراغية المعملية التحليلية
- صناعة المواد الغذائية: آلات التعبئة والتغليف الفراغي والتجفيف الفراغي
- مختبرات البحث العلمي: أجهزة تجريبية ذات فراغ عالي للغاية ومعدات اختبار فيزياء الجسيمات

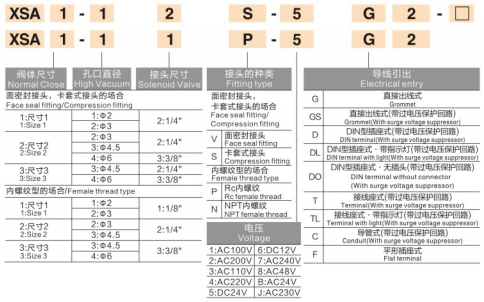

5.2 نقاط الاختيار الرئيسية
- تأكيد متطلبات درجة التفريغ: ما إذا كان مطلوبًا أداء تفريغ فائق الجودة 1×10⁻⁶ Pa (abs)
- حدد نوع اتصال خط الأنابيب: ختم الوجه، أو تركيب الطويق أو الخيط الداخلي Rc/NPT
- مطابقة جهد الملف والمحطة الكهربائية: سلسلة DC24V أو AC ؛ التوصيل السريع/DIN/أسلاك القناة
--تأكد من حجم المنفذ: 1/4 بوصة، 3/8 بوصة لتلبية متطلبات تدفق النظام
يدعم صمام الملف اللولبي عالي التفريغ SOLH XSA المغلق عادة 1×10⁻⁶ Pa تشغيل التفريغ العالي للغاية مع تسرب منخفض للغاية، وهيكل داخلي نظيف منخفض الجسيمات ووصلات متعددة قابلة للتبديل، ويعمل كعنصر تحويل موثوق به لجميع العمليات الصناعية الدقيقة في التفريغ.
