أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CDJ2 (عمل مزدوج/مفرد)

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

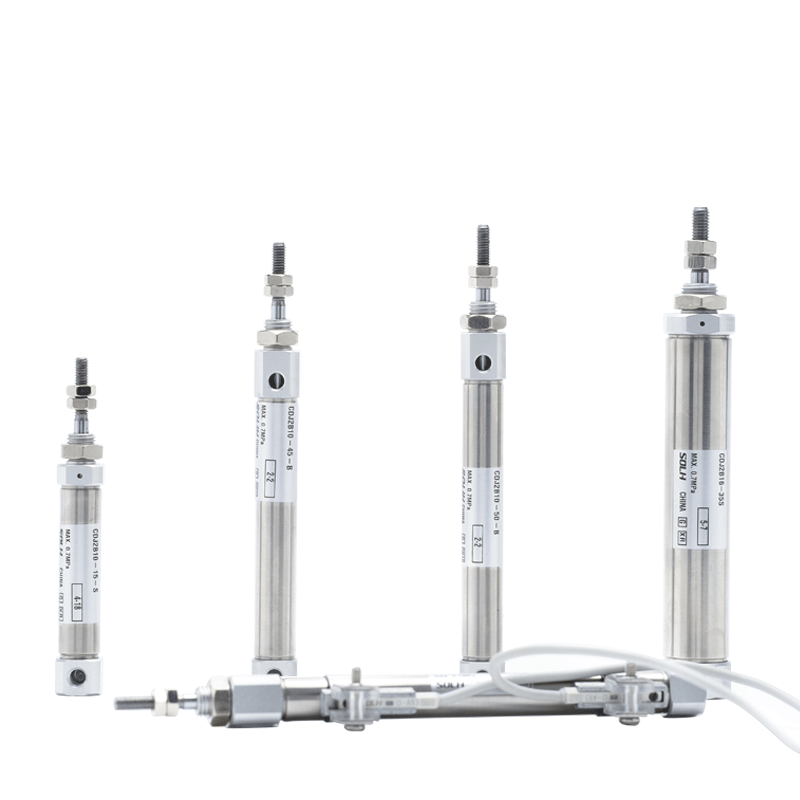

     سلسلة SOLH CDJ2 عبارة عن أسطوانة صغيرة من الفولاذ المقاوم للصدأ من نوع القلم مزودة بحلقة مغناطيسية، قابلة للتبديل بالكامل مع سلسلة SMC CJ2. أحجام التجويف: φ6 / 10 / 16 ملم. الميزات المتميزة: مخطط مدمج للغاية، وبنية خفيفة الوزن، ومقاومة للتآكل، وتشغيل مستقر عالي السرعة وعالي التردد. تستخدم على نطاق واسع في محطات الفضاء المحصورة الإلكترونية والطبية وتجهيز الأغذية والأتمتة الدقيقة. المحرك الخطي المصغر السائد.

الهيكل الأساسي وميزات التصميم

   1. المواصفات القياسية: تتوافق مع معايير أبعاد الأسطوانة الصغيرة SMC (غير القياسية ISO)، وأبعاد التركيب العالمية في الصناعة.

   2. المواد: 304 برميل من الفولاذ المقاوم للصدأ وقضيب المكبس، مقاوم للصدأ والتآكل، مناسب لبيئات الإنتاج الرطبة والضعيفة والقلويات الضعيفة والنظيفة.

   3. الهيكل: أسطوانة مستديرة مستقيمة، أغطية نهاية مجعدة، تصميم خالٍ من قضيب التعادل، حجم صغير جدًا. CDJ2-16×100 فقط تقريبًا. 120 جرام.

   4. متغيرات التشغيل

      -- CDJ2B مزدوج التمثيل: إمداد الهواء من كلا الطرفين، نموذج قياسي عالمي

      -- CDJ2E التمثيل المفرد: عودة الربيع؛ CDJ2ET: تمديد الربيع

     - CDJ2KB غير دوار: قضيب مكبس سداسي لتحديد المواقع بدقة ومضادة للالتواء

   5. وسادة: وسادة مطاطية قياسية. وسادة هوائية (لاحقة Z) اختيارية للتطبيقات عالية السرعة لتقليل التأثير والضوضاء.

   6. الختم: ختم منخفض الاحتكاك مع أخدود خزان الزيت. ضغط بدء منخفض (0.06MPa)، تشغيل بدون زيت، عمر الخدمة ≥5 مليون دورة.

   7. كشف الموضع: حلقة مغناطيسية مدمجة، متوافقة مع المفاتيح المغناطيسية من سلسلة M9B / A93 / Z73 لمراقبة موضع المكبس.

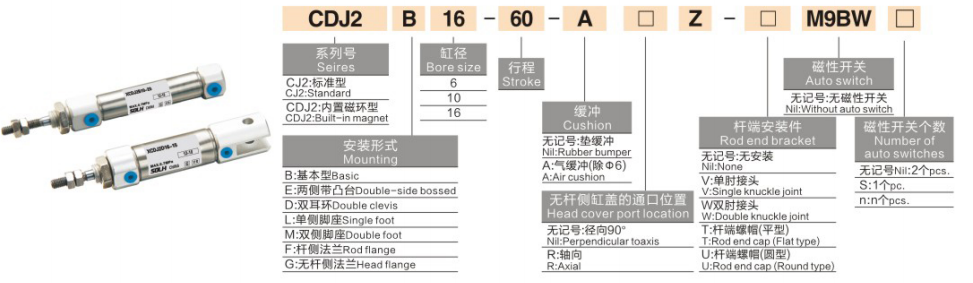

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: CDJ2B16-50Z-B

   2. أمثلة مرجعية للترتيب القياسي

     -- CDJ2B10-30-B: Bore10، السكتة الدماغية 30، الفعل المزدوج، وسادة مطاطية، مجهزة بالمغناطيس

     -- CDJ2E6-15-B: تجويف 6، شوط 15، إرجاع زنبركي أحادي المفعول

     - CDJ2KB16-50-B: Bore16، السكتة الدماغية 50، قضيب المكبس السداسي غير الدوار

المواصفات الفنية الأساسية العالمية

قوة الدفع والسحب النظرية @0.5MPa (قضيب واحد، الوحدة: N)

   1. CDJ2B مزدوج التمثيل

   2. CDJ2E أحادي التمثيل (عودة الربيع عند 0.5 ميجا باسكال)

نماذج التركيب والنماذج المشتقة

   1. ملحقات التركيب

     - النوع B الأساسي: التثبيت المباشر عبر خيوط الغطاء الطرفي (الأكثر استخدامًا)

     - شفة F: حامل شفة من جانب القضيب / جانب الرأس

     -- دعامة القدم على شكل حرف L: تثبيت قدم واحدة

     -- D مشبك مزدوج: مشبك مزدوج خلفي (φ10/16)

     - حامل E Boss: رؤوس تثبيت متعددة الاتجاهات على الأغطية الطرفية

   2. سلسلة المشتقات الرئيسية

     - CDJ2B: التمثيل المزدوج القياسي

     -- CDJ2E: سحب زنبركي أحادي المفعول (تراجع تلقائي بعد قطع الهواء)

     -- CDJ2ET: تمديد زنبركي أحادي التمثيل (تمديد تلقائي بعد قطع الهواء)

     - CDJ2KB: قضيب مكبس سداسي غير دوار

     -- CDJ2RB: إصدار نحيف يتم تركيبه مباشرة بدون رؤوس تثبيت

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف: حساب الدفع/الحمل المطلوب، احتياطي هامش الأمان ≥50%؛ اختر تجويفًا أصغر للحصول على سرعة دورية أعلى.

   2. تأكيد السكتة الدماغية: أضف هامشًا إضافيًا يتراوح بين 10 إلى 20 مم عند السفر الفعال؛ الحد الأقصى للسكتة الدماغية: التمثيل المزدوج 200 مم، التمثيل الفردي 100 مم.

   3. مطابقة التكوين

     - نوع الإجراء: التمثيل المزدوج → B؛ تراجع زنبركي واحد → E؛ تحديد المواقع المضادة للالتواء → KB

     - الوسادة: تشغيل عالي السرعة حدد وسادة هوائية Z

     - ردود الفعل على الموقع: حدد الطراز المجهز بالمغناطيس، وقم بمطابقة المفاتيح المغناطيسية M9B/A93

ملخص جملة واحدة

     أسطوانة صغيرة من نوع القلم SOLH CDJ2 مصنوعة من الفولاذ المقاوم للصدأ قابلة للتبديل مع SMC CJ2، وهي متوفرة في متغيرات قضبان سداسية مزدوجة المفعول وفردية الفعل وغير دوارة، ووسادة مطاطية/هوائية اختيارية، وتصميم خالٍ من الزيت مقاوم للتآكل، ومحرك خطي مصغر عالي التردد مثالي للإلكترونيات والمعدات الطبية والغذائية.
