GN19-12 ، Series 12C Series Indoor عالية الجهد مفاتيح الاتصال (المشار إليها فيما يلي باسم مفاتيح قطع الاتصال) هي أجهزة داخلية مع جهد مصنّف من 12 كيلو فولت ، ثلاث مراحل AC 60Hz ، وتستخدم لتقسيم الدوائر والإغلاق عندما يكون هناك فولفطار ولا حمولة.

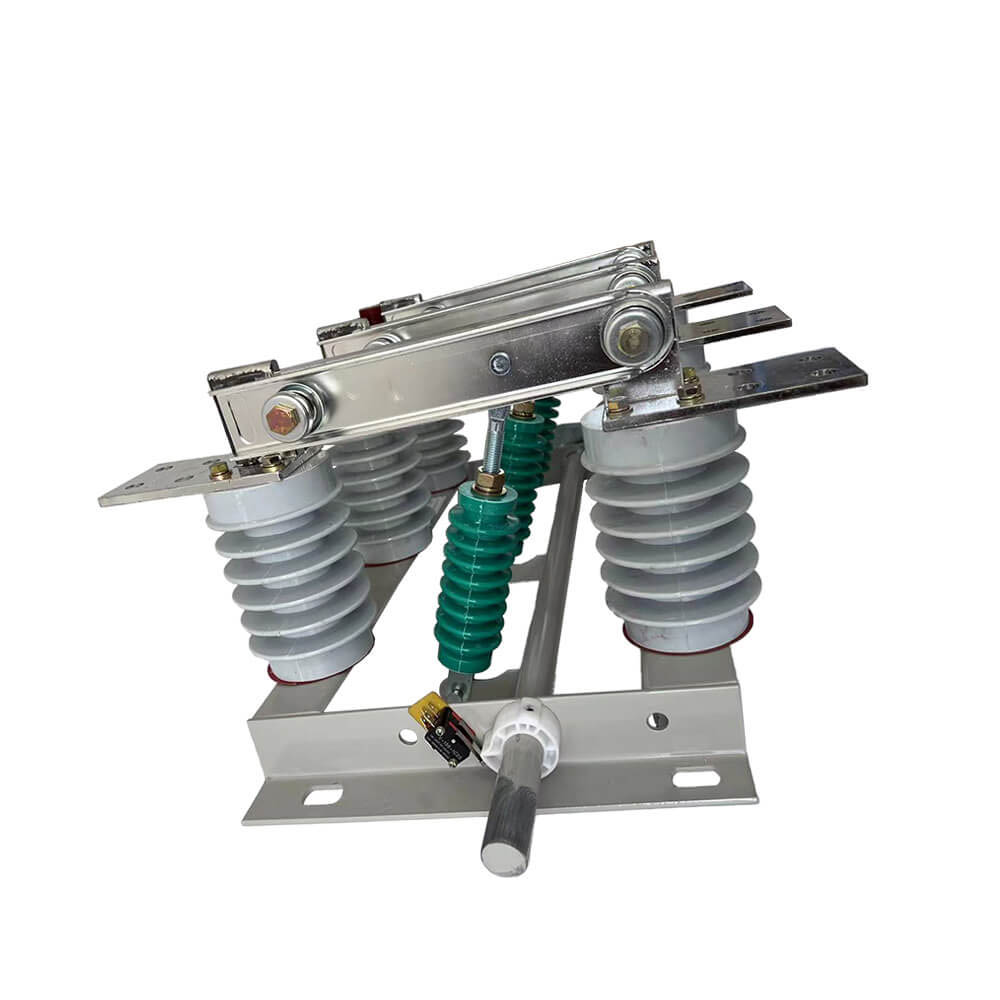

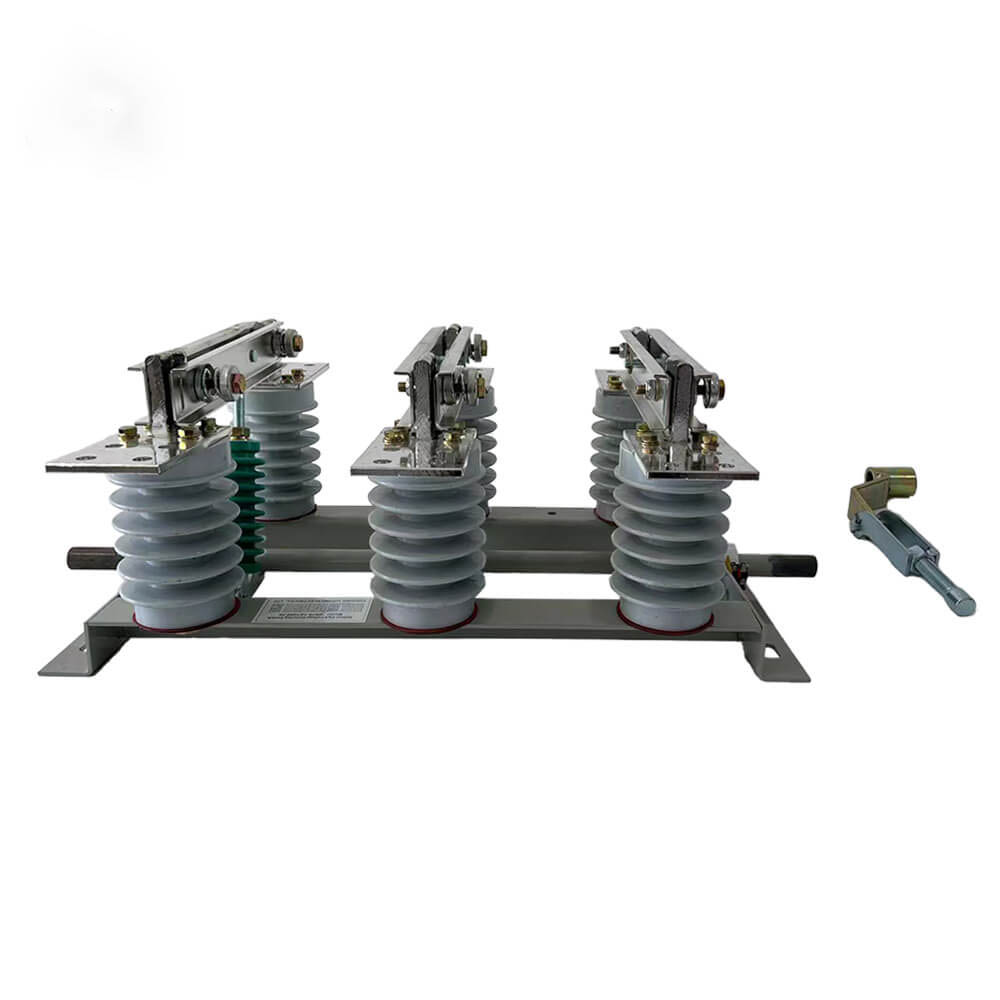

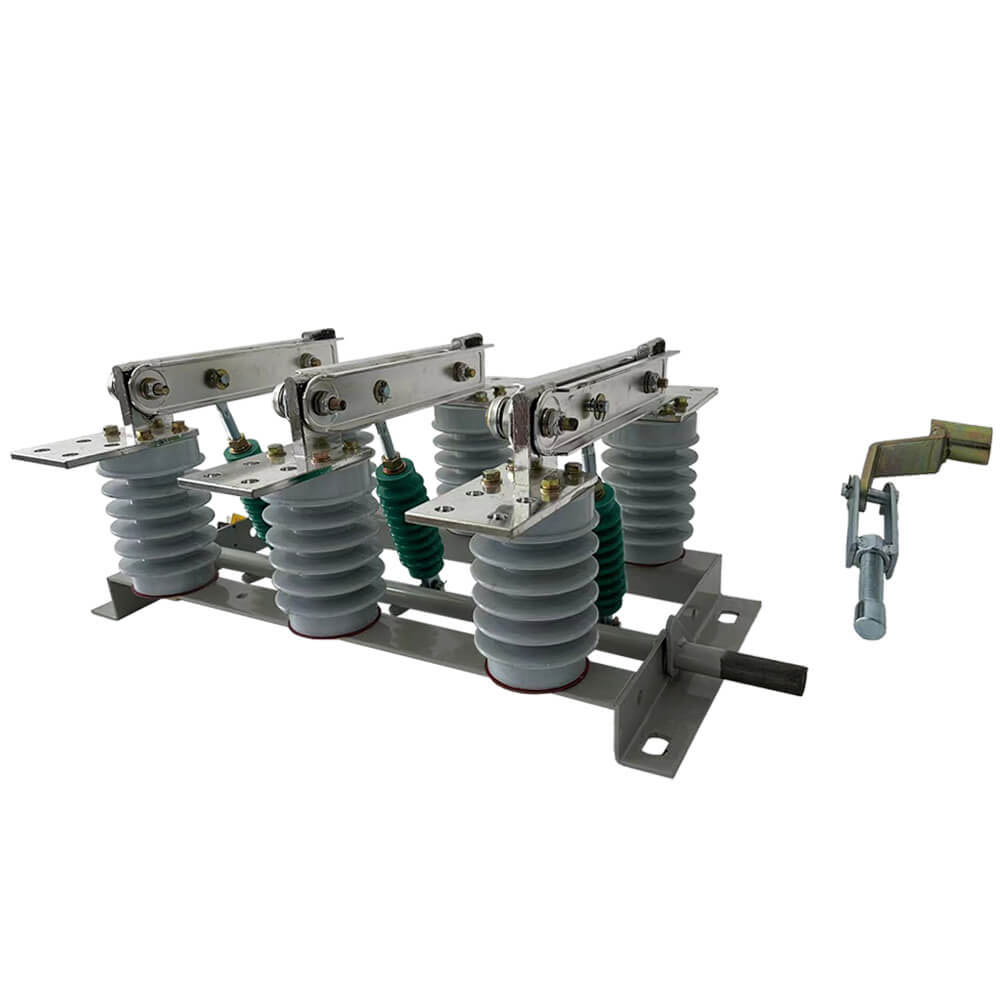

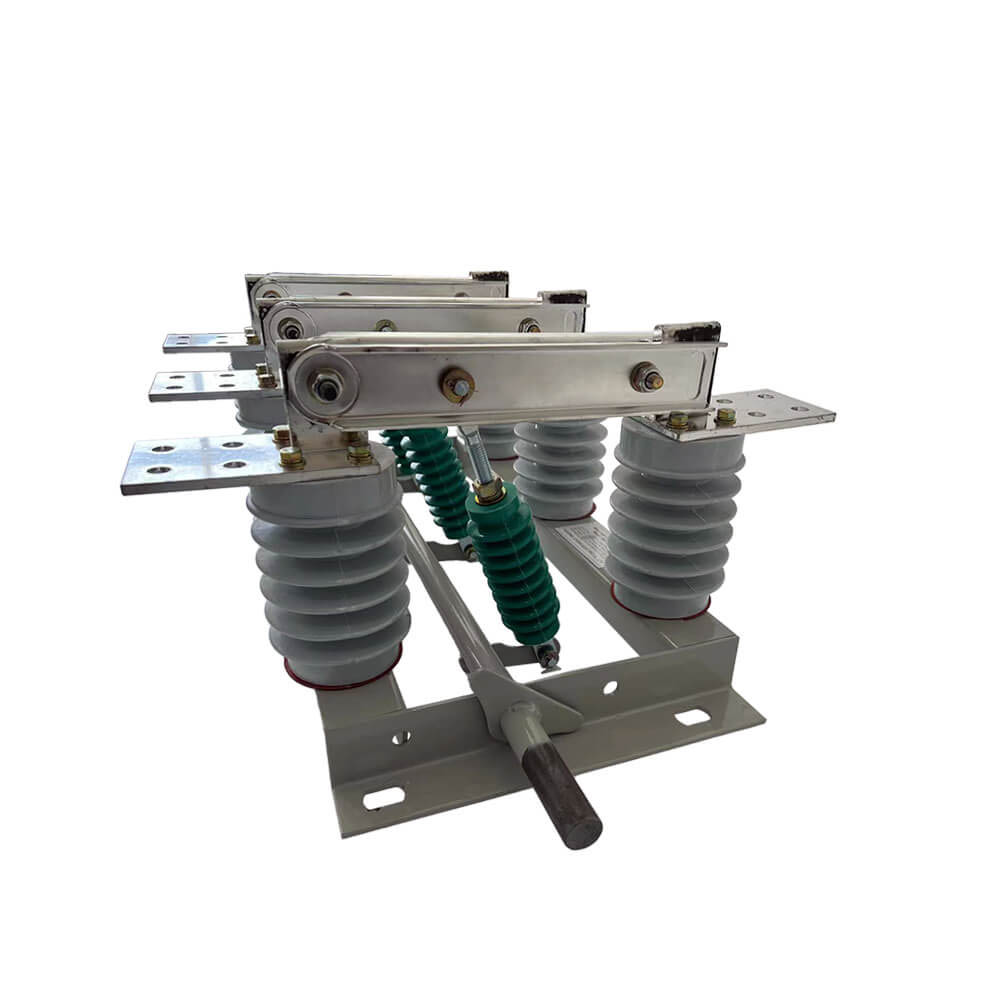

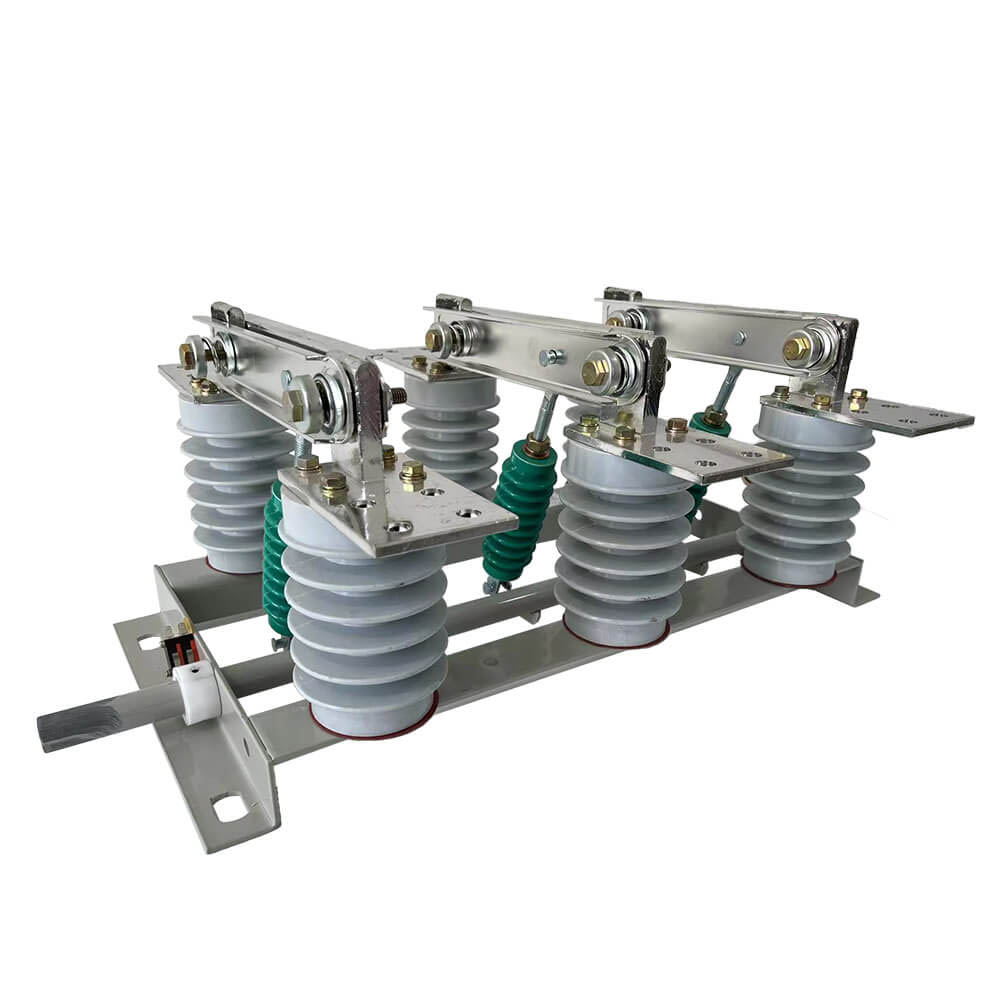

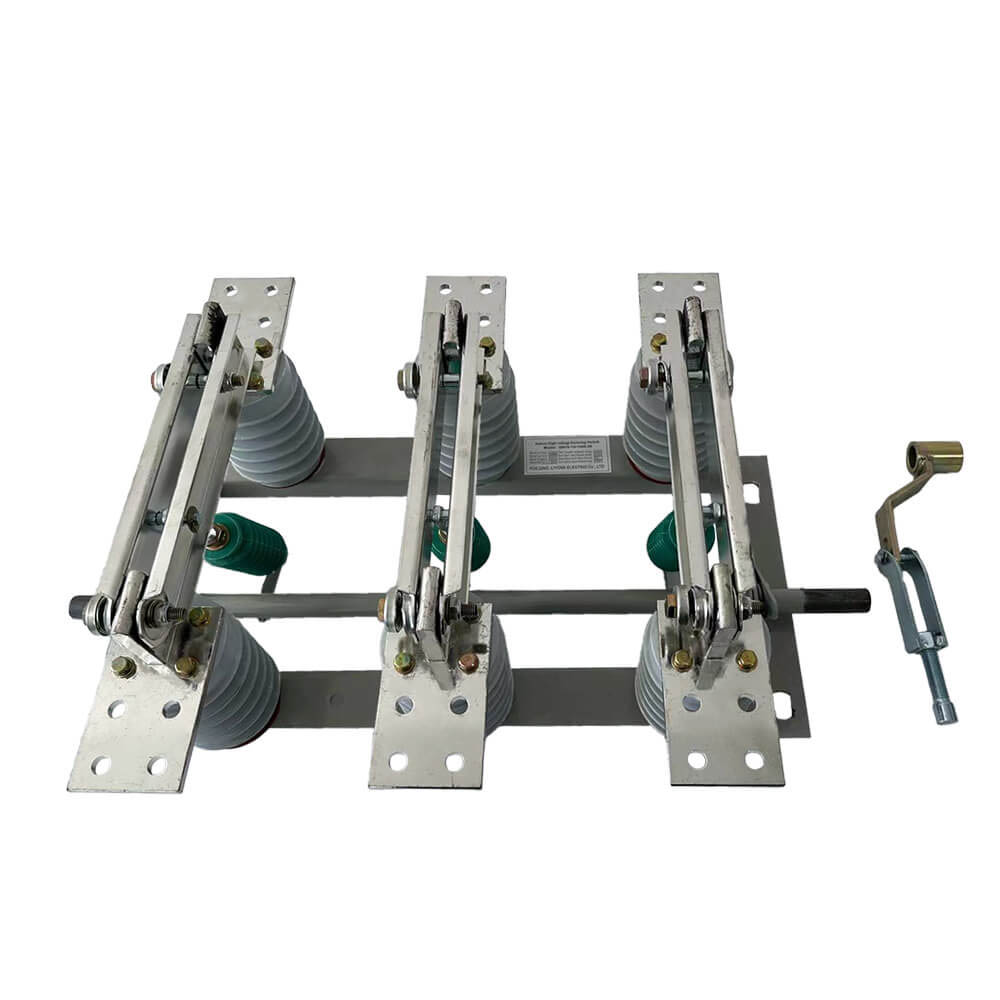

هذه السلسلة من مفتاح العزل هي نوع من القطب من ثلاثة أعمدة ، تتكون من الإطار الأساسي ، والعمود الدوار ، والرافعة ، وعازل عمود الخزف ، وسكين البوابة ولوحة الاتصال. يتم وضع عمود الدوران على الإطار الأساسي ، حيث يتم لحام ثلاثة أزواج من الرافعات ، ويتم رقب الرافعات بسكين البوابة من خلال عازل البورسلين قضيب السحب. يمتد العمود من الإطار السفلي ، ويمكن توصيل أي قسم منه بآلية التشغيل.
يتم تثبيت الجزء الموصل من GN19-12/400 ، 630 ، 1000 ، 1250 نوع مفتاح قطع الاتصال على القاعدة من قبل اثنين من العوازل عمود لكل مرحلة. (GN19-12C/400 ، 630 ، 1000 ، 1250 يحتوي على عازل عمود واحد وعازل واحد لخزف الغلاف.) يتم تثبيت المراحل الثلاث بالتوازي ، ويتألف الجزء الموصل من اتصالات ثابتة لسكاكين الاتصال وحاملي الاتصال (أو القضبان الموصلة). يتم توصيل كل مرحلة من مراحل سكين التلامس بوسط عازل التعادل ، وعازل التعادل وتثبيتها على قاعدة المغزل المتصلة. يتم توصيل المغزل بقضيب التوصيل (المقدم من المستخدم) ونوع CS6-1 من آلية الحركة من خلال المقبض. يتكون سكين التلامس المتواصل من لوحين نحاسيين مشقوقين ، مما لا يزيد فقط من مساحة تبديد الحرارة في سكين التلامس لخفض درجة الحرارة السفلية ، ولكن أيضًا يحسن القوة الميكانيكية لسكين التلامس ، بحيث يتم تحسين الاستقرار الديناميكي للمفتاح. يتم تركيب أحد طرفي سكين التلامس على كتلة التلامس (أو على قضيب موصل) بواسطة الترباس (سيارة من Shaw). GN19-12/1000 ، 1250 في ملامسة تثبيت لوحة القفل المغناطيسي ، بالإضافة إلى الغرض من لوحة القفل المغناطيسية هو أنه عندما يكون تيار الدائرة القصيرة الكبيرة لتعزيز سكين التلامس الأخدود بين | جاذبية. GN19-12/400 ، 630 مفاتيح قطع الاتصال لها حد صغير من خلال التيار ، لذلك ليست هناك حاجة لإضافة لوحة قفل مغناطيسية.
 |
 |
 |

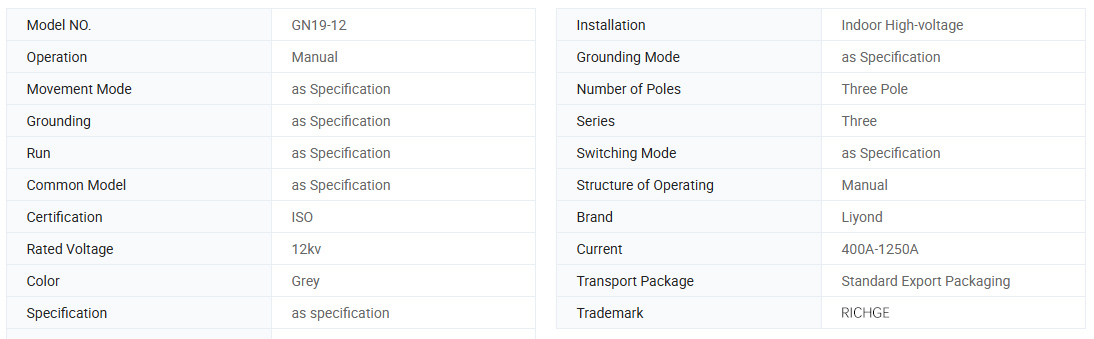

| نموذج |
الجهد المقنن (كيلو فولت） |
تصنيف التيار (أ) |
تصنيف الوقت القصير للتيار (The / 4S) |
تصنيف الذروة الصلبة التيار (ال) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. الحد الأعلى لدرجة الحرارة المحيطة +40 ℃ ، الحد الأدنى -l0 ℃ ، ملاحظة: السماح للتخزين والنقل عند -25 ℃
2. الارتفاع لا يزيد عن 1000 متر
3. الرطوبة النسبية: المتوسط اليومي ليس أكثر من 95 ٪ ، وهو المتوسط الشهري لا يزيد عن 90 ٪
4. ضغط بخار الماء: لا يزيد المتوسط اليومي عن 2.2 × 10-3MPa ، وهو المتوسط الشهري ليس أكثر من 1.8 × 10-3MPa
5. يجب أن يكون الهواء المحيط خاليًا من الغازات المآمجة أو القابلة للاحتراق ، وبخار الماء وغيره من التلوث الواضح.
6. لا اهتزاز منتظم وعنف.
ملاحظة: يرجى الرجوع إلى الشركة المصنعة لحل المشكلة إذا لم تكن تتماشى مع الشروط المذكورة أعلاه
ترتيب التعليمات ● قبول OEM & ODM: نعم
● الشهادة: CE ، تقارير الاختبار
● وقت الإنتاج: 7 ~ 12 يوم عمل
● فترة الضمان: 12 شهرًا
● وقت التسليم: 15 يومًا
● عند طلب هذا المفتاح ، يرجى الإشارة إلى مواصفات النموذج ، والجهد المقنن ، والبيانات الحالية المقدرة وغيرها من البيانات الفنية.
● إذا كانت هناك متطلبات خاصة ، فيمكنك التفاوض على حلها.
