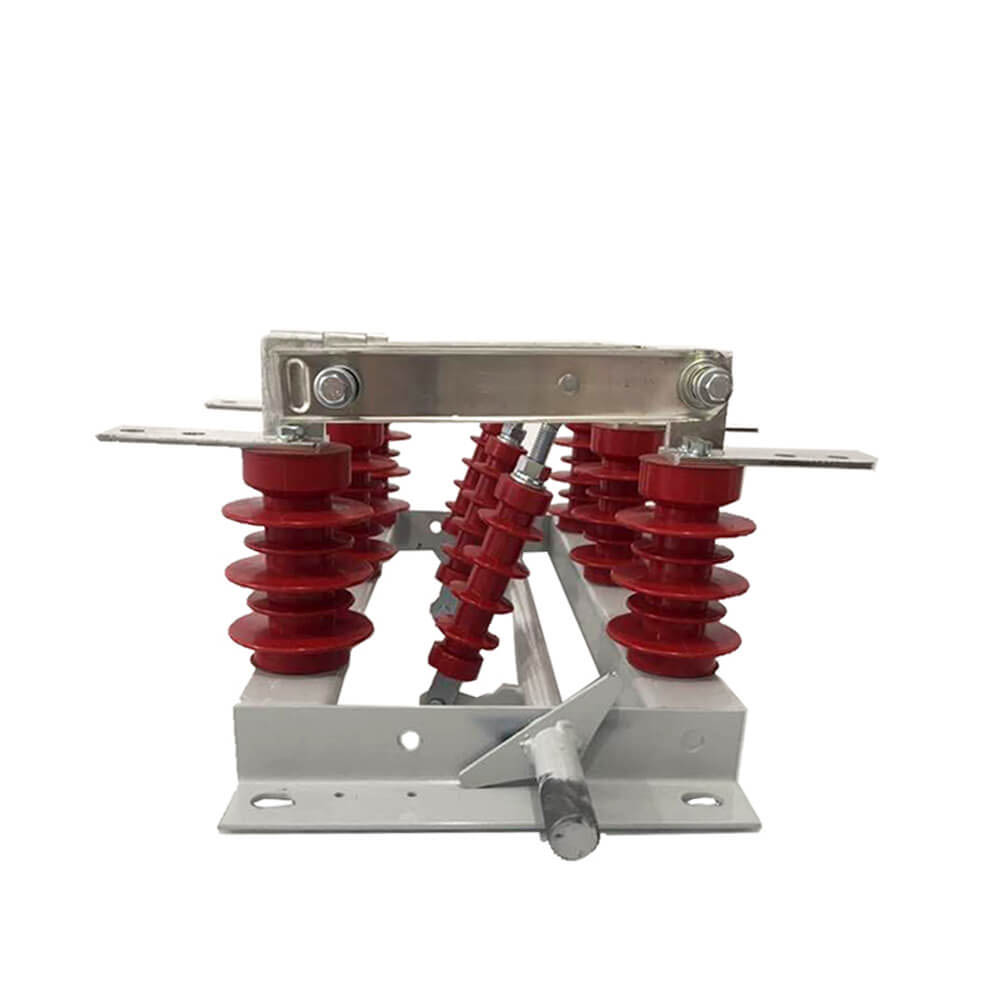

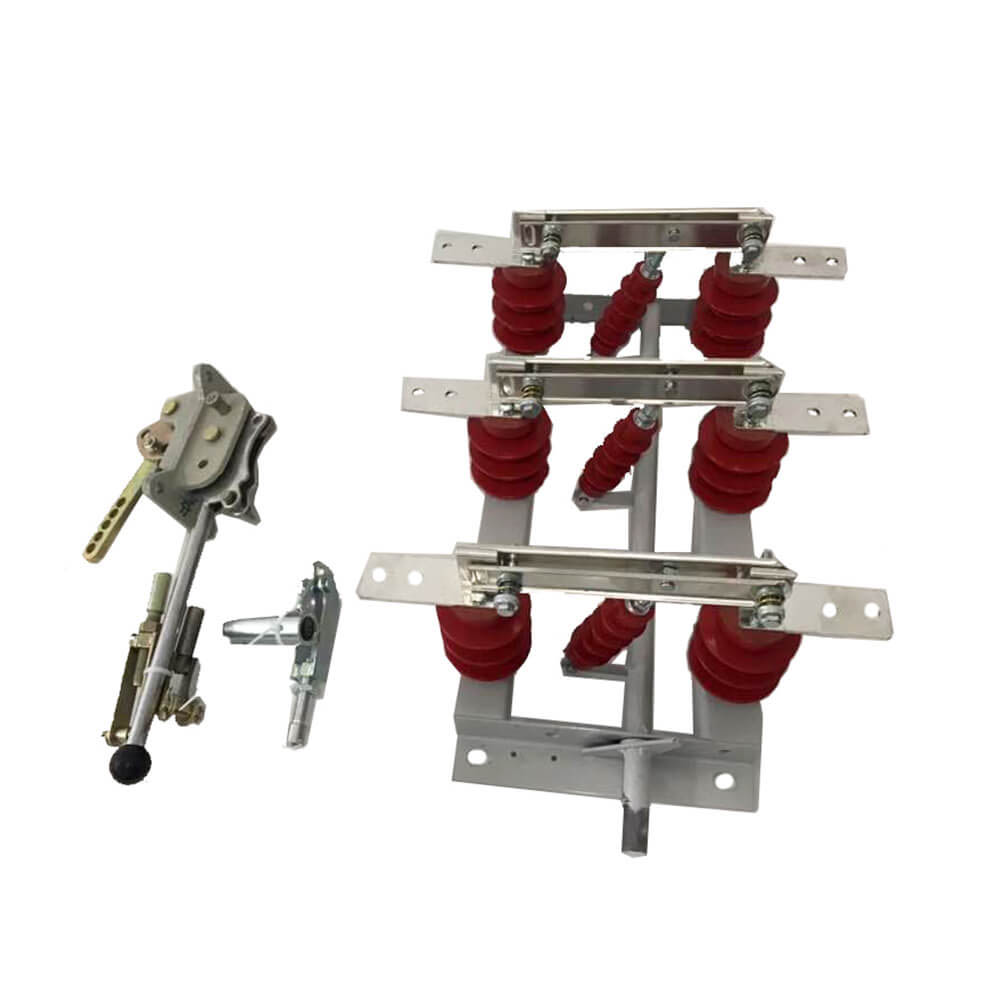

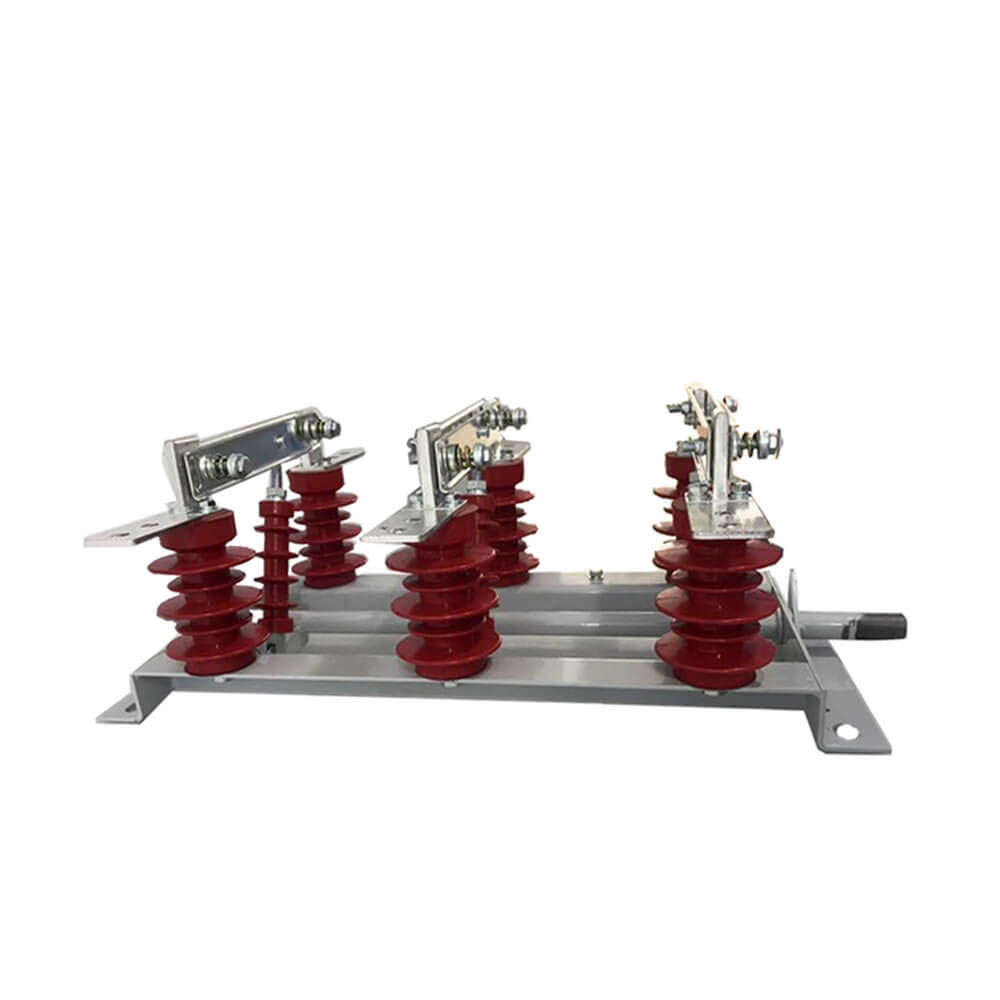

يتم تثبيت الجزء الموصل من GN19-12/400 ، 630 ، 1000 ، 1250 نوع مفتاح قطع الاتصال على القاعدة من قبل اثنين من العوازل عمود لكل مرحلة. (GN19-12C/400 ، 630 ، 1000 ، 1250 يحتوي على عازل عمود واحد وعازل واحد لخزف الغلاف.) يتم تثبيت المراحل الثلاث بالتوازي ، ويتألف الجزء الموصل من اتصالات ثابتة لسكاكين الاتصال وحاملي الاتصال (أو القضبان الموصلة). يتم توصيل كل مرحلة من مراحل سكين التلامس بوسط عازل التعادل ، وعازل التعادل وتثبيتها على قاعدة المغزل المتصلة. يتم توصيل المغزل بقضيب التوصيل (المقدم من المستخدم) ونوع CS6-1 من آلية الحركة من خلال المقبض. يتكون سكين التلامس المتواصل من لوحين نحاسيين مشقوقين ، مما لا يزيد فقط من مساحة تبديد الحرارة في سكين التلامس لخفض درجة الحرارة السفلية ، ولكن أيضًا يحسن القوة الميكانيكية لسكين التلامس ، بحيث يتم تحسين الاستقرار الديناميكي للمفتاح. يتم تركيب أحد طرفي سكين التلامس على كتلة التلامس (أو على قضيب موصل) بواسطة الترباس (سيارة من Shaw). GN19-12/1000 ، 1250 في ملامسة تثبيت لوحة القفل المغناطيسي ، بالإضافة إلى الغرض من لوحة القفل المغناطيسية هو أنه عندما يكون تيار الدائرة القصيرة الكبيرة لتعزيز سكين التلامس الأخدود بين | جاذبية. GN19-12/400 ، 630 مفاتيح قطع الاتصال لها حد صغير من خلال التيار ، لذلك ليست هناك حاجة لإضافة لوحة قفل مغناطيسية.
1. العزلة والسلامة: بعد الانفصال ، يتم إنشاء فجوة عزل موثوقة لضمان أن
2. تبديل الخط: التبديل وتوصيل الخط وفقًا للمتطلبات التشغيلية.
3. التبديل الحالي المنخفض: يستخدم لتبديل التيارات الصغيرة في الدائرة ، مثل شحن التيارات من البطانات ، وأشرطة بوس ، والموصلات ، والكابلات القصيرة ، والتيارات المكثفة لتبديل المكثفات معادلة الجهد ، وتيارات الدوران أثناء التبديل المزدوج للحافلات ، وتيارات الإثارة لمحولات الجهد.
4. المحول الحالي المثير: اعتمادًا على الظروف المحددة لأنواع هيكلية مختلفة ، يمكنه تبديل تيار الإثارة بدون تحميل من محولات بعض القدرات.
أنواع عزلات الجهد المتوسطة
يمكن تقسيم عزلات الجهد المتوسطة إلى أنواع خارجية وداخلية بناءً على طرق التثبيت:
- عزلات الجهد المتوسطة في الهواء الطلق: قادرة على تحمل عوامل طبيعية مثل الرياح والمطر والثلوج والأوساخ والتكثيف والجليد والصقيع ، مناسبة للتركيب على المنصات الخارجية.
- عزلات الجهد المتوسطة الداخلية: مناسبة للبيئات الداخلية ، والتي تتطلب عادة أداء عزل أعلى.
بناءً على بنية دعم العزل ، يمكن تقسيمها إلى:
-مفتاح عزل العمود المفرد: استخدم مباشرة مساحة رأسية أسفل البوسار العلوي كعزل كهربائي ، وتوفير مساحة ، وتقليل موصلات التوصيل ، وتوفير حالات انقطاع واضحة ، وخاصةً مناسبة لنقل الجهد العالي للغاية.
- مفتاح عزل العمود المزدوج: مناسب للمتطلبات الحالية الأعلى ، مما يوفر استقرارًا أكبر.
- مفتاح العزل من ثلاثة أعمدة: مناسب لأنظمة الطاقة الأكثر تعقيدًا ، مما يوفر قدرة أفضل للموثوقية والموثوقية.
1 ： وظيفة عزل السلامة - أثناء صيانة المعدات الكهربائية ، توفر فجوة كهربائية واضحة ونقطة فصل لضمان سلامة موظفي الصيانة.
2 ： القيود التشغيلية - لا يمكن تشغيل مفتاح العزل تحت الحمل ؛ لا ينبغي استخدامه لكسر أو إغلاق التيارات الحمل أو التيارات القصيرة. يمكن لعزل المفاتيح المجهزة بغرفة استثمار قوس تحت الأحمال الصغيرة والخطوط التفريغ.
تشغيل الطاقة: قم أولاً بإغلاق مفتاح العزل ، ثم أغلق قاطع الدائرة أو مفتاح التحميل.
عملية التشغيل: أولاً افتح قاطع الدائرة أو مفتاح التحميل ، ثم افتح مفتاح العزل.
عند اختيار مفتاح عزل ، تأكد من أن الجهد المقنن ، والجهد الذي تم تقييمه الحالي ، والاستقرار الديناميكي الحالي ، والاستقرار الحراري يفي بمتطلبات التطبيق. يتمثل الدور الأساسي لمفتاح العزل في فصل الدوائر دون أي تيار حمولة ، مما يسمح للصيانة الآمنة. قبل تشغيل مفتاح العزل ، تأكد من قطع قاطع الدائرة الدائرة.
لا يحتوي مفتاح العزل على جهاز تخصيص ARC المتخصص ؛ لا تقم بتشغيله تحت ظروف الحمل أو الدائرة القصيرة لضمان سلامة المعدات والموظفين.
 |
 |
 |

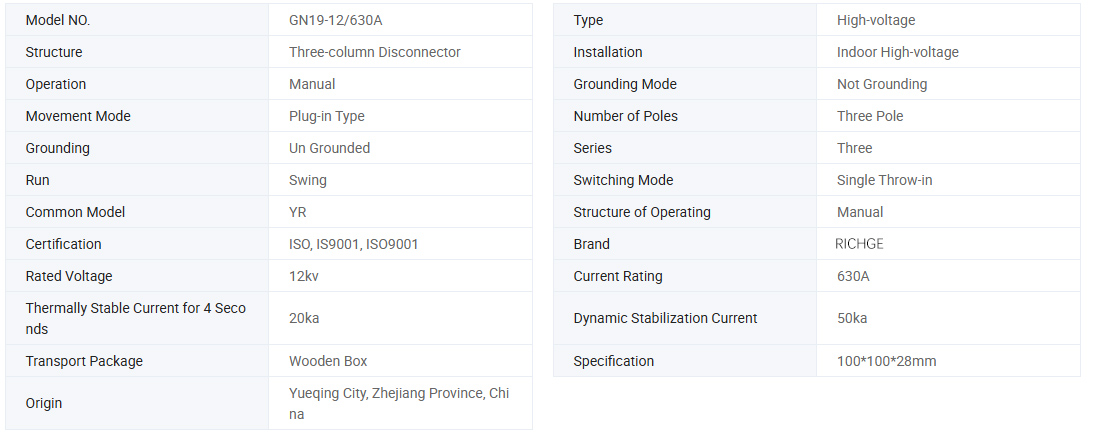

| نموذج |
الجهد المقنن (كيلو فولت) |
تصنيف التيار (أ) |
تصنيف الوقت القصير للتيار (The / 4S) |
تصنيف الذروة الصلبة التيار (ال) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. الحد الأعلى لدرجة الحرارة المحيطة +40 ℃ ، الحد الأدنى -l0 ℃ ، ملاحظة: السماح للتخزين والنقل عند -25 ℃
2. الارتفاع لا يزيد عن 1000 متر
3. الرطوبة النسبية: المتوسط اليومي ليس أكثر من 95 ٪ ، وهو المتوسط الشهري لا يزيد عن 90 ٪
4. ضغط بخار الماء: لا يزيد المتوسط اليومي عن 2.2 × 10-3MPa ، وهو المتوسط الشهري ليس أكثر من 1.8 × 10-3MPa
5. يجب أن يكون الهواء المحيط خاليًا من الغازات المآمجة أو القابلة للاحتراق ، وبخار الماء وغيره من التلوث الواضح.
6. لا اهتزاز منتظم وعنف.
ملاحظة: يرجى الرجوع إلى الشركة المصنعة لحل المشكلة إذا لم تكن تتماشى مع الشروط المذكورة أعلاه
● قبول OEM و ODM: نعم
● الشهادة: CE ، تقارير الاختبار
● وقت الإنتاج: 7 ~ 12 يوم عمل
● فترة الضمان: 12 شهرًا
● وقت التسليم: 15 يومًا
● عند طلب هذا المفتاح ، يرجى الإشارة إلى مواصفات النموذج ، والجهد المقنن ، والبيانات الحالية المقدرة وغيرها من البيانات الفنية.
● إذا كانت هناك متطلبات خاصة ، فيمكنك التفاوض على حلها.
