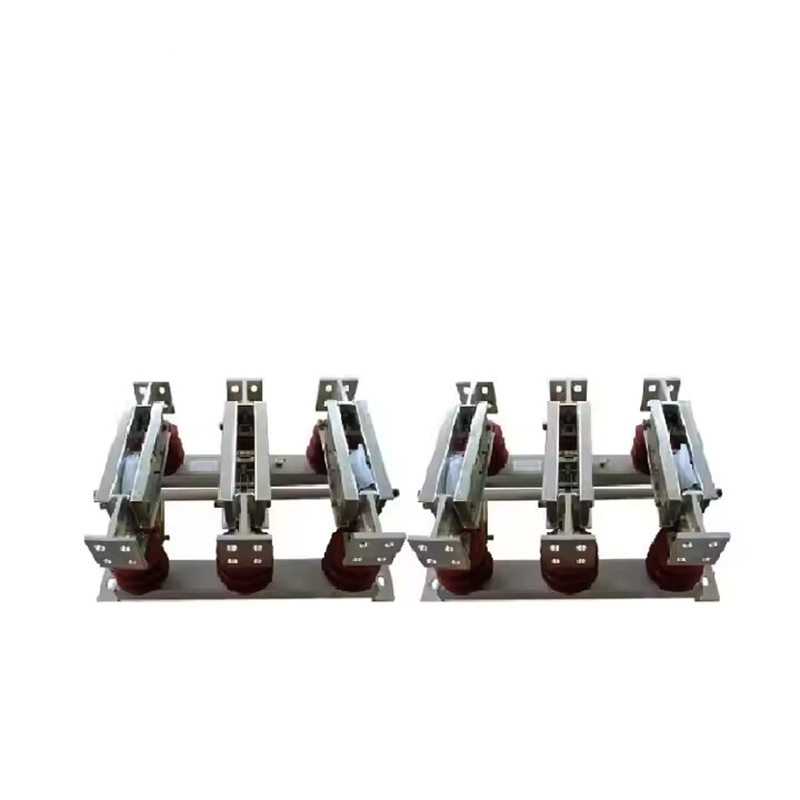

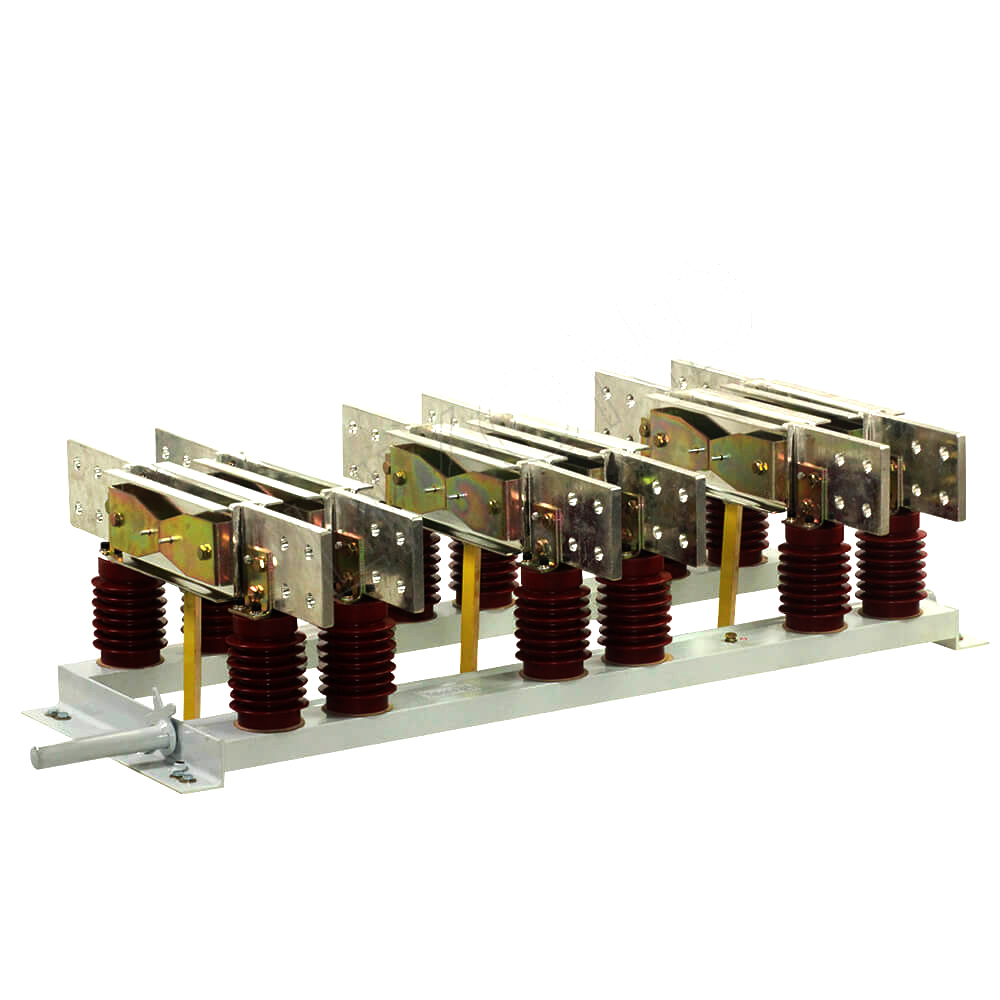

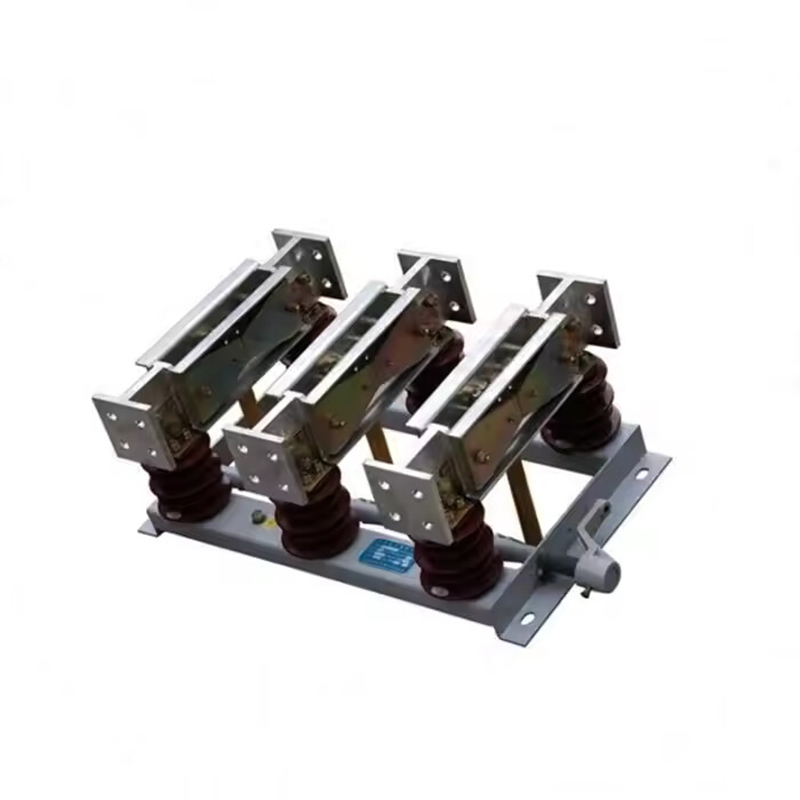

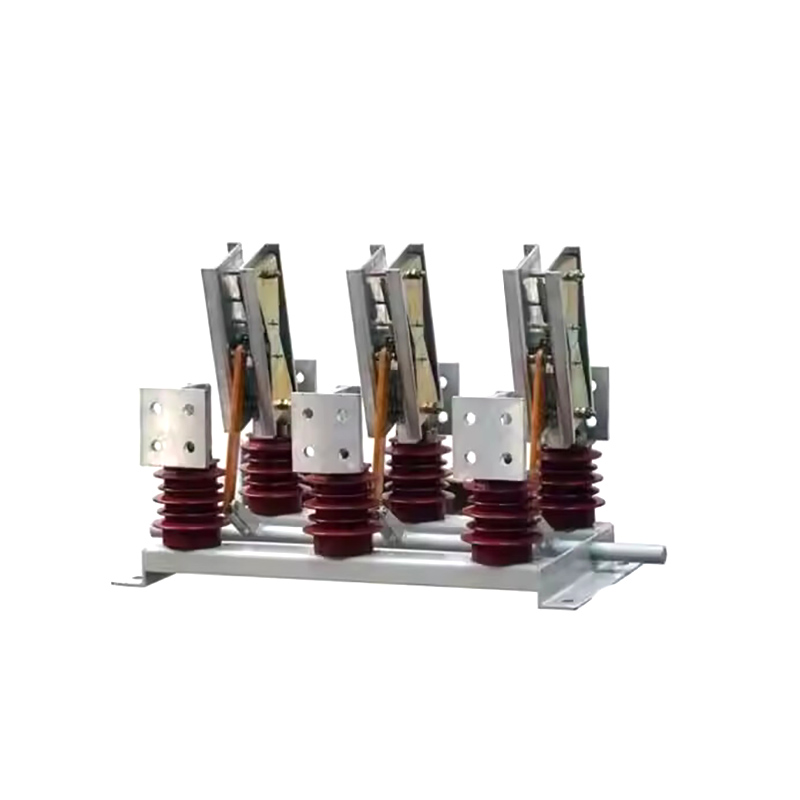

GN22-12 مفتاح عزل ثلاثي المراحل 6300A جهد داخلي مرتفع الحالي

    GN22-12 (C) (D) سلسلة مفاتيح الجهد العالي الجهد الداخلي يتم استخدامها في أنظمة الطاقة مع الجهد المقنن من 12 كيلو فولت ، 50 هرتز وأقل ، لتوصيل الخطوط أو تحويلها أو تحويلها تحت الجهد ولكن لا يوجد تحميل.

آلية المطابقة: مجهزة بـ CS6-1 و CS6-2 وآليات التشغيل اليدوية الأخرى ، وآليات التشغيل الكهربائية يمكن استخدامها أيضًا.

   يتم تشغيل هذه السلسلة من المفاتيح بواسطة آلية التشغيل اليدوية CS6-2 أو آلية تشغيل كهربائية ، ويمكن تثبيتها على الجانب الأيسر أو الأيمن من الفصل.

الميزات الهيكلية

هذا المنتج عبارة عن مفتاح عزل عالي التواصل مع بنية سكين قاع ثلاثية الطور. يتبنى نموذجًا أوليًا قفلًا ميكانيكيًا مع إجراء من خطوتين من الإغلاق والاتصال ، وتحقيق التلامس الخالي من التآكل ، وقوة تشغيل صغيرة ، وضغط ملامس مرتفع ، والاستقرار الحراري الديناميكي الجيد.

مجالات التطبيق:

أنظمة المفاتيح: تستخدم في المفاتيح المعدنية المغلقة لعزل وحماية الدوائر الكهربائية.

معدات توزيع الطاقة: مثالية للاستخدام في المحطات الفرعية للطاقة ، وضمان العزلة الآمنة للدائرة أثناء الصيانة.

محطات الطاقة الكهربائية: تستخدم في التطبيقات الداخلية حيث تكون العزلة الكهربائية عالية الجهد مطلوبة للعمليات الآمنة والصيانة.

محطات المحولات: تم تطبيقها في محطات المحولات لعزل آمنة لدوائر المحولات.

منشآت الطاقة المتجددة: يمكن استخدامها في تخزين الطاقة أو أنظمة الطاقة المتجددة مثل مزارع الطاقة الشمسية والرياح للحماية والعزل أثناء الصيانة.

الظروف البيئية للاستخدام

1. درجة حرارة الهواء الحبل: -15 ℃ ~ 40 ℃ ، متوسط ​​درجة الحرارة اليومية ≦ 35 ℃.

2. altitude ≦ 1000m.

3. شروط درجة الحرارة:

متوسط ​​الرطوبة النسبية اليومية ≦ 95 ٪ ، متوسط ​​ضغط بخار الماء اليومي ≦ 2.2kpa ؛

متوسط ​​الرطوبة النسبية الشهرية ≦ 90 ٪ ، متوسط ​​ضغط بخار الماء الشهري ≦ 1.8kpa.

4. شدة earthquake ≦ 8 درجات.

5. الأماكن بدون حريق ، وخطر الانفجار ، والتلوث الشديد ، والتآكل الكيميائي والاهتزاز الشديد.

ملاحظة: إذا تجاوزت شروط استخدام المنتج الأحكام المذكورة أعلاه ، فيجب على المستخدم التفاوض والتحديد مع الشركة.

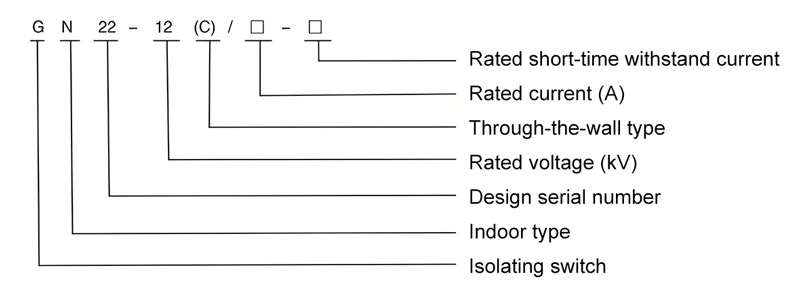

وصف العرض

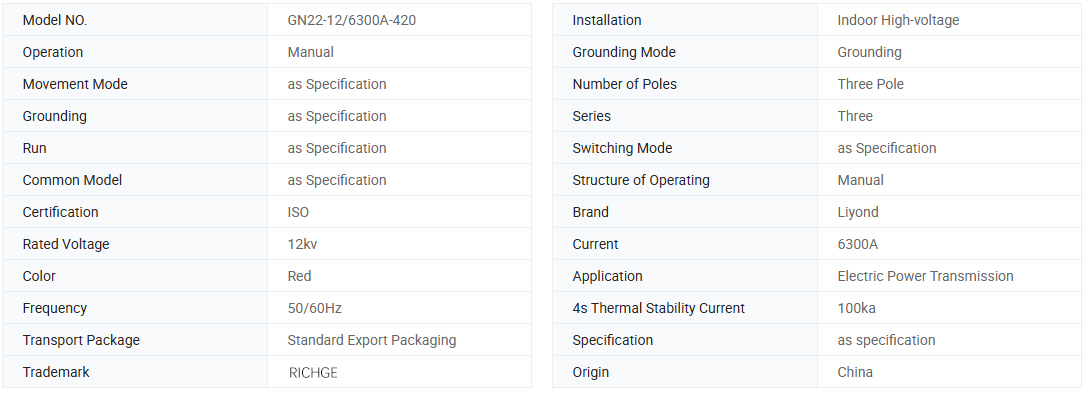

المعلمة الفنية

نموذج.	الجهد المقنن	تصنيف التيار	4 ثانية للاستقرار الحراري الحالي (القيمة الفعالة) كا	استقرار ديناميكي تيار (قيمة الذروة) كا
GN22-12 (C) (D)/2000a	12	2000	50	100
Gn22- 12 (C) (D)/2500a	12	2500	50	125
GN22-12 (C) (D)/3150a	12	3150	50	125
Gn22- 12 (C) (D)/4000a	12	4000	50	125
GN22-12 (C) (D)/5000a	12	5000	100	250
Gn22- 12 (C) (D)/6300a	12	6300	100	250
Gn22- 12 (C) (D)/8000a	12	8000	100	250

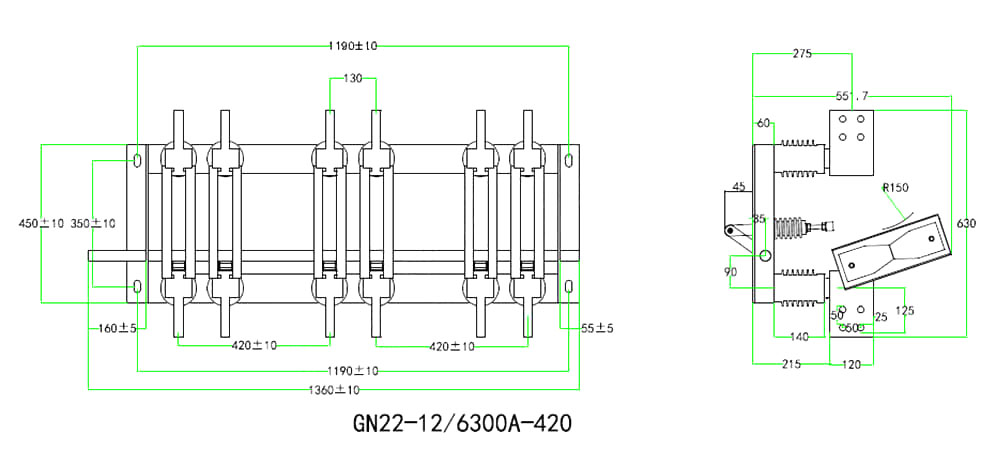

مرجع الرسم الأبعاد (6300A)
