العلامة التجارية: SOLH من Richge Technology

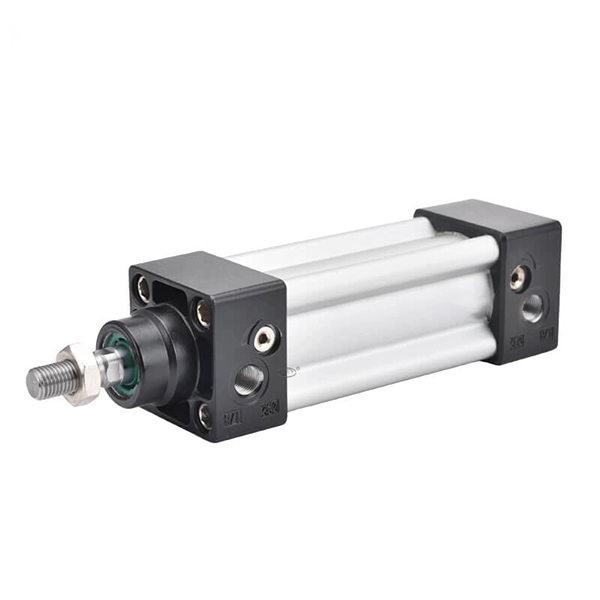

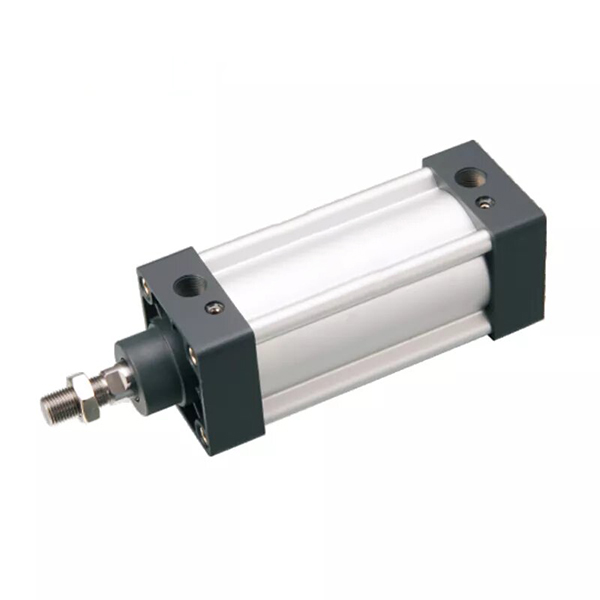

سلسلة SOLH SI عبارة عن أسطوانة قياسية مزدوجة المفعول عالية الدقة ومتوافقة تمامًا معISO 15552 (ISO 6431 / VDMA 24562 سابقًا) المعايير الدولية، تم قياسها وفقًا لسلسلة Festo DNC. يعتمد على أنبوب أسطواني من الألومنيوم على شكل نجمة خالٍ من قضبان الربط، ويتميز بعدم وجود قضبان ربط مكشوفة، وأخاديد تبديل مغناطيسية مدمجة، ومخزن هواء قابل للتعديل على الوجهين، وتوافق كامل مع ملحقات ISO. بفضل الصلابة الفائقة والأداء المضاد للالتواء وعمر الخدمة الطويل والمظهر النظيف، فهي بمثابة الأسطوانة القياسية متوسطة المدى ISO لتحل محل أسطوانات SC التقليدية ذات قضيب الربط، وهي مناسبة تمامًا لمعدات التصدير والآلات الآلية القياسية.
1.1 التوافق القياسي
يتوافق تمامًا مع المعايير الصناعية ISO 15552 وVDMA 24562. جميع أبعاد التركيب والواجهات والملحقات قابلة للتبديل تمامًا مع أسطوانات ISO السائدة عالميًا مثل DNC وSE وDSBA، مما يدعم الاستبدال بدون تعديل وتجميع الدُفعات القياسية.
1.2 هيكل الملف الشخصي الأمثل
يعتمد أنبوب أسطواني متكامل من سبائك الألومنيوم على شكل نجمة بدون قضبان ربط مكشوفة. يوفر الهيكل العام صلابة عالية، وقدرة ممتازة على مقاومة الالتواء، ومظهرًا أنيقًا ومقاومًا للتآكل. تتيح أخاديد المفاتيح المغناطيسية القياسية المحجوزة على كلا الجانبين التثبيت المباشر لأجهزة استشعار سلسلة CMSE وDMSE وCS1 بدون أقواس إضافية.
1.3 الحركة المتنوعة والمشتقات الوظيفية
• معيار سي: حركة ترددية أحادية القضيب ومزدوجة المفعول، نموذج قياسي عالمي لمعظم السيناريوهات الآلية
• سيد قضيب مزدوج: مخرج قضيب مزدوج النهاية، يحقق التشغيل المتزامن ويعزز الاستقرار المضاد للالتواء
• السكتة الدماغية القابلة للتعديل سيج: هيكل قضيب مزدوج مع صواميل حدية قابلة للتعديل لضبط دقيق للسكتة الدماغية
• نوع قابل للقفل سيل: مجهزة بجهاز قفل الوضع النهائي أو التعسفي لتثبيت الضغط الآمن وتثبيت الموضع
• صمام SIF من النوع المتكامل: صمام الملف اللولبي من سلسلة 4M المتكامل، تصميم متكامل لأسطوانة الصمام لتوفير مساحة التثبيت
• نوع SIQ المضاد للالتواء: هيكل قضيب المكبس المربع لضمان دقة تحديد المواقع المضادة للالتواء بشكل فائق
1.4 نظام عازل عالي الأداء
القياسية مجهزةعازل هواء قابل للتعديل مزدوج الجانب + وسادة مرنة PPV. يزداد الشوط العازل بشكل متناسب مع تجويف الأسطوانة، مما يقلل بشكل فعال من التأثير والضوضاء أثناء التشغيل عالي السرعة والحمل الثقيل، مما يضمن حركة دورية مستقرة ومنخفضة الاهتزاز.
1.5 الختم الدائم وتكوين المواد
يعتمد هيكل إغلاق تعويضي مزدوج على شكل حرف Y في اتجاه واحد، ويتميز بضغط بدء منخفض للغاية (0.1MPa)، وتشغيل مستقر خالي من الزيت وعمر خدمة ممتد. قضيب المكبس مصنوع من الفولاذ 45# مع طلاء الكروم الصلب، مما يوفر مقاومة ممتازة للتآكل، ومقاومة للصدأ واستقرار الهيكل.
1.6 تكوين الحث المغناطيسي
يدعم الحلقة المغناطيسية المدمجة (تكوين -S) بشكل قياسي، ومتوافق مع المفاتيح المغناطيسية من سلسلة AirTAC CMSE، وDMSE، وCS1-B/F/U، مما يحقق اكتشاف موضع المكبس في الوقت الفعلي وربط الإشارة الآلي.
1. رمز النموذج النموذجي: سي 50×150-S-فا
|
مقطع الكود |
تعريف |
|
سي |
سلسلة الأسطوانات القياسية ISO 15552 مزدوجة المفعول |
|
50 |
حجم التجويف (مم): 32/40/50/63/80/100/125/160/200 |
|
150 |
طول الشوط (مم): 25 ~ 2000 مم (الضربات القياسية: 25/50/75/100 مم، الحد الأقصى 2000 مم) |
|
-س |
مع حلقة مغناطيسية مدمجة (التكوين القياسي؛ بدون رمز = بدون حلقة مغناطيسية) |
|
-فا |
نوع التركيب: FA=الشفة الأمامية، FB=الشفة الخلفية، CA=مفتاح مفرد، CB=مفتاح مزدوج، LB=قوس القدم، TC=مرتكز الدوران، TCM=مرتكز الدوران المغناطيسي |
2. شرح رمز سلسلة المشتقة
• سيد: قضيب مزدوج مزدوج المفعول، مخرج قضيب مزدوج الطرف للتشغيل المتزامن والأداء المضاد للالتواء
• سيج: نوع قضيب مزدوج قابل للتعديل مع صواميل ضبط دقيقة لمعايرة الشوط المرنة
• سيل: نوع قابل للقفل مع وضع النهاية أو قفل الوضع التعسفي لتحديد موضع الأمان
• سيف: نوع متكامل من صمام الملف اللولبي، هيكل متكامل لأسطوانة الصمام لتوفير المساحة
3. مثال الطلب القياسي
سي 63×200-س: تجويف 63 مم، شوط 200 مم، مع حلقة مغناطيسية، عازل هواء قياسي قابل للتعديل
|
عنصر المعلمة |
مواصفة |
|
وضع التشغيل |
التمثيل المزدوج (قضيب واحد / قضيب مزدوج اختياري) |
|
نطاق ضغط العمل |
0.1~1.0MPa (ضغط العمل الأمثل: 0.5~0.6MPa) |
|
ضغط إثبات |
1.5 ميجا باسكال |
|
درجة حرارة العمل |
-20 درجة مئوية ~ 80 درجة مئوية |
|
نطاق سرعة التشغيل |
30~800 مم/ثانية (32~100 تجويف)؛ 30 ~ 500 مم / ثانية (125 ~ 200 تجويف) |
|
وضع المخزن المؤقت |
عازل هواء قابل للتعديل ثنائي الجانب + وسادة مرنة PPV (قياسية) |
|
موضوع الميناء |
G1/8(32/40)، G1/4(50/63)، G3/8(80/100)، G1/2(125)، G3/4(160/200) |
|
موضوع قضيب المكبس |
M10×1.25(32)، M12×1.25(40)، M16×1.5(50/63)، M20×1.5(80/100)، M27×2(125)، M36×2(160)، M45×2(200) |
|
وضع التشحيم |
تشغيل بدون زيت (مشحم مسبقًا خارج المصنع) |
|
طريقة التثبيت |
تركيب زاوية تعسفية، متوافق تمامًا مع الملحقات القياسية ISO |
|
تتحمل (مم) |
التوجه (ن) |
التوتر (ن) |
الحمل الأفقي (كجم) |
الحمل الرأسي (كجم) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
5.1 أنواع التثبيت العالمية القياسية ISO (قابلة للتبديل بالكامل مع DNC/SE)
• اتحاد كرة القدم / فيسبوك: تركيب الحافة الأمامية / الحافة الخلفية للتركيب الثابت المسطح
• كاليفورنيا/CB: تركيب مشبك واحد / مشبك مزدوج لعملية التأرجح المفصلية
• رطل: تركيب دعامة القدم للتركيب الثابت الجانبي
• ح/الطب الصيني التقليدي: مرتكز الدوران / تركيب مرتكز الدوران المغناطيسي لوضع التأرجح الأوسط
• L: تركيب جانبي لتخطيط المساحة المدمجة
الملحقات العالمية: وصلات I/Y/U/F، وصلات عائمة، ومحامل نهاية القضيب، متوافقة تمامًا مع جميع الأسطوانات القياسية ISO 15552.
5.2 مزايا سلسلة المشتقات الأساسية
• سيد قضيب مزدوج: خرج متزامن ثنائي الأطراف، وتعزيز الاستقرار الهيكلي والقدرة على مقاومة الانحراف
• السكتة الدماغية القابلة للتعديل سيج: ضبط مرن للسكتة الدماغية للتكيف مع متطلبات السكتة الدماغية المتغيرة
• نوع قابل للقفل سيل: قفل موثوق به وإمساك بالضغط لمنع انحراف الموضع عند انقطاع التيار الكهربائي أو تغيير الحمل
• صمام SIF من النوع المتكامل: تصميم متكامل لصمام الملف اللولبي، ودائرة هوائية مبسطة، وتقليل مساحة التركيب وتكلفة التجميع
• نوع SIQ المضاد للالتواء: هيكل قضيب المكبس المربع الخاص لتحديد المواقع بدقة عالية ضد الالتواء
6.1 سيناريوهات تطبيق الأولوية لسلسلة سي
• معدات التصدير والآلات الآلية الأوروبية القياسية التي تتطلب إمكانية تبديل الواجهة وفقًا لمعايير ISO 15552
• تتطلب خطوط إنتاج الأتمتة مظهرًا نظيفًا وخاليًا من قضبان الربط وتركيبًا مدمجًا جنبًا إلى جنب
• تتطلب ظروف العمل صلابة أعلى وأداء مضاد للالتواء وعمر خدمة أطول من أسطوانات SC، مع أداء تكلفة أفضل من أسطوانات DNC
• سيناريوهات الدفع الخطي العالمي والضغط وتحديد المواقع والمناولة والتجميع والتعبئة وأتمتة الأدوات الآلية
6.2 مقارنة النماذج الأساسية
|
عنصر المقارنة |
سي (أسطوانة ISO خالية من قضيب التعادل) |
SC (اسطوانة قياسية لقضيب التعادل) |
DNC (اسطوانة استيراد درجة ISO) |
|
بناء |
أسطوانة جانبية خالية من قضيب التعادل، مظهر أنيق |
هيكل قضيب التعادل المكشوف، المظهر التقليدي |
هيكل الملف الشخصي القياسي ISO |
|
الصلابة ومكافحة الالتواء |
صلابة عالية، مقاومة ممتازة للالتواء |
الصلابة العامة، ضعف مقاومة الالتواء |
صلابة عالية للغاية |
|
التوافق القياسي |
كامل ISO 15552 قابل للتبديل |
غير قياسي، وضعف التوافق |
كامل ISO 15552 قابل للتبديل |
|
أداء التكلفة |
أداء عالي التكلفة (تحديد المواقع متوسطة المدى) |
منخفضة التكلفة، نوع المبتدئين |
تكلفة عالية، ونوع استيراد الراقية |
|
خدمة الحياة |
عمر خدمة طويل، تشغيل مستقر |
عمر الخدمة العامة |
عمر خدمة طويل جدًا |
1. اختيار حجم التجويف: حدد قطر التجويف وفقًا للحمل الأفقي/الرأسي الفعلي وطلب الدفع، مع الاحتفاظ بما لا يقل عن 50% من هامش الأمان؛ ترقية أحجام التجويف 1 ~ 2 للحمل اللامركزي وظروف العمل الكابولية.
2. اختيار السكتة الدماغية: إضافة هامش أمان يتراوح بين 20 إلى 50 مم على أساس شوط العمل الفعلي؛ أقصى حد قابل للتكوين يصل إلى 2000 مم.
3. التكوين الوظيفي: التكوين القياسي مع حلقة مغناطيسية -S + عازل هواء قابل للتعديل PPV؛ حدد SID للقضيب المزدوج، وSIJ للسكتة القابلة للتعديل، وSIL لوظيفة القفل، وFA/FB/CA/CB/LB/TC لطرق التثبيت المقابلة.
تتميز الأسطوانة القياسية ISO 15552 الخالية من قضبان الربط من سلسلة SOLH SI بهيكل متكامل، وصلابة عالية، ومخزن هواء قابل للتعديل وقابلية تبادل عالمية كاملة، كونها بديل متوسط المدى فعال من حيث التكلفة لأسطوانات SC التقليدية وأسطوانات DNC المستوردة، وقابلة للتطبيق على نطاق واسع للمعدات الآلية القياسية والتصديرية.
