سلسلة MBB أسطوانة قياسية لقضيب التعادل خفيفة الوزن

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

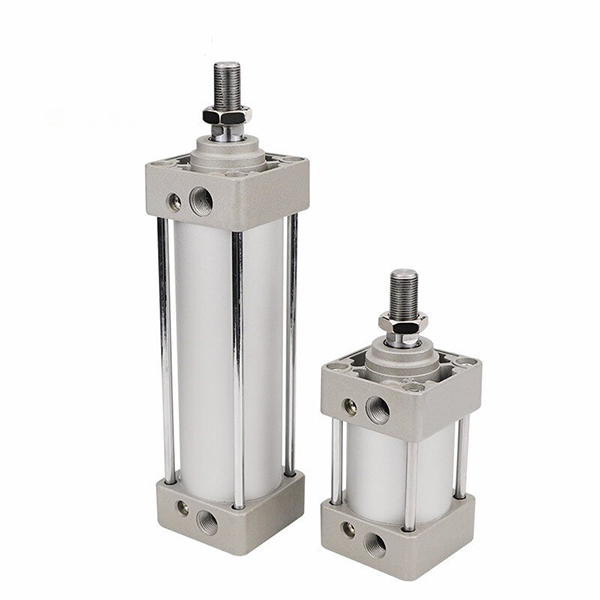

     أسطوانة قياسية لقضيب الربط خفيفة الوزن من سلسلة SOLH MBB (سلسلة MB-Z)، خليفة مطور لسلسلة MB التقليدية مع تقليل الوزن بنسبة 10%. مجهزة بأغطية نهاية مربعة ووسائد هوائية مزدوجة الأطراف قابلة للتعديل وخيارات تركيب وفيرة. يستخدم على نطاق واسع في معدات الأتمتة العامة ذات السرعة المتوسطة والتردد العالي وظروف الحمل المتوسطة. تتوافق أبعاد التثبيت مع معيار ISO 15552، وهي قابلة للتبديل مع أسطوانات قضبان الربط ذات العلامات التجارية المنافسة.

الهيكل الأساسي والميزات

   1. الهيكل: برميل ألومنيوم دائري، قضبان ربط داخلية، أغطية نهاية مربعة، وسادة هوائية قابلة للتعديل على كلا الطرفين، صلابة هيكلية عالية.

   2. المواد: برميل من الألومنيوم الصلب المؤكسد، أغطية نهاية مصبوبة عالية القوة، قضيب مكبس مطلي بالكروم الصلب، قضبان ربط عالية الشد، مقاومة للاهتراء وعمر خدمة طويل.

   3. متغيرات التشغيل

     -- MBB: قضيب مفرد مزدوج المفعول (بدون مغناطيس مدمج)

     - MDBB: قضيب واحد مزدوج الفعل (حلقة مغناطيسية مدمجة للتبديل التلقائي)

     - MBW/MDBW: قضيب مزدوج مزدوج الفعل، أداء ممتاز ضد الالتواء

   4. الوسادة: وسادة هوائية قابلة للتعديل بشكل مستقل على كلا الطرفين، تقلل بشكل فعال من تأثير المحطة والاهتزاز والضوضاء.

   5. تركيب المستشعر: أخاديد مُجهزة مسبقًا للمفاتيح التلقائية المغناطيسية M9B/A93/M9BW لاكتشاف موضع المكبس.

   6. ترقية خفيفة الوزن: هندسة الغطاء النهائي المُحسّنة، أخف بنسبة 10% من طراز MB القديم، مما يسهل التجميع والنقل.

   7. التوافق القياسي: معيار التركيب ISO 15552، قابلية التبادل المباشر بين العلامات التجارية.

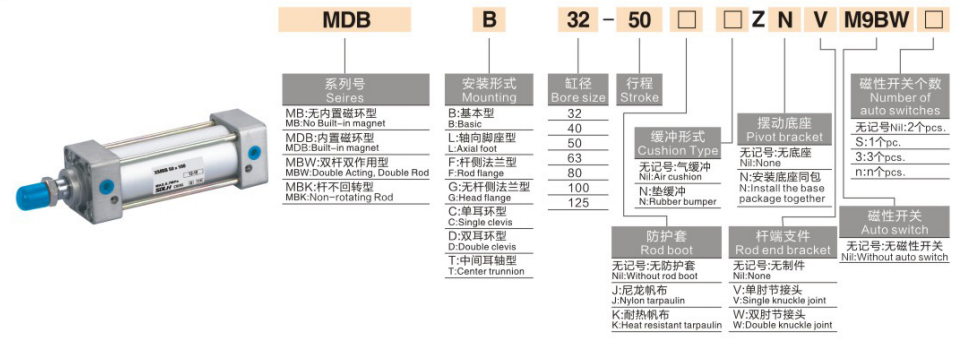

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: MDBB40-100Z-M9BW

   2. أمثلة على الترتيب القياسي

     -- MBB50-200Z: Bore50، السكتة الدماغية 200، نموذج أساسي خفيف الوزن بدون مغناطيس

     -- MDBB63-150Z-LB: Bore63، السكتة الدماغية 150، مغناطيس مدمج، قاعدة تثبيت بالقدم

     - MDBB80-300Z-FA: Bore80، السكتة الدماغية 300، تركيب شفة جانب القضيب

المواصفات الفنية الأساسية

قوة الدفع والسحب النظرية @0.5MPa (قضيب واحد، الوحدة: N)

 1. التمثيل المزدوج MBB / MDBB

أنواع التركيب والنماذج المشتقة

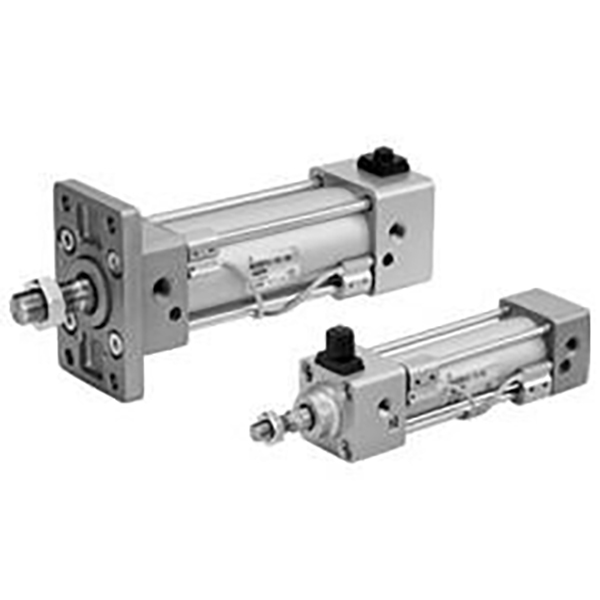

   1. خيارات التركيب

     - النوع B الأساسي: التثبيت المباشر عبر الغطاء النهائي من خلال الثقوب

     -- حامل القدم LB: تركيب أفقي ثابت للحمل الثقيل

     - شفة FA/FB: شفة من جانب القضيب/جانب الرأس للتركيب الرأسي

     - C/D Clevis: مشبك فردي/مزدوج لحركة التأرجح المفصلية

     - T Trunnion: حامل مرتكز الدوران الأوسط لآلية الدوران

   2. سلسلة المشتقات الرئيسية

     - MBB/MDBB/MBW: قضيب فردي قياسي غير مغناطيسي/مغناطيس وأسطوانة قضيب مزدوجة

     - MBK/MDBK: أسطوانة قضيب غير دوارة لمنع التواء قضيب المكبس

     -- -XB6 نوع درجة الحرارة العالية: نطاق العمل -20~+150 درجة مئوية

     -- - قضيب المكبس من الفولاذ المقاوم للصدأ XC6: لبيئة رطبة وتآكل خفيفة

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف: حساب الدفع المطلوب من الحمل الفعلي، احتياطي هامش الأمان ≥50%. قم بإعطاء الأولوية لـ MBB للأتمتة العامة متوسطة السرعة ومتوسطة التحميل.

   2. تأكيد السكتة الدماغية: أضف هامش أمان يتراوح من 10 إلى 20 مم للسفر الفعال. أقصى حد قياسي 1000 مم، مخصص حتى 1500 مم.

   3. مطابقة التكوين

     - اكتشاف الموضع: اختر الطراز المغناطيسي المدمج MDBB، وقم بمطابقة المفاتيح التلقائية M9B/A93.

     - التركيب: حامل قدم LB للحمل الثقيل الأفقي؛ شفة FA مفضلة للتركيب العمودي.

     - الشروط الخاصة: حدد -XB6 لدرجة الحرارة المرتفعة، -XC6 قضيب مقاوم للصدأ للبيئة المسببة للتآكل.

ملخص جملة واحدة

     تتوافق الأسطوانة القياسية لقضيب الربط خفيفة الوزن SOLH MBB مع ISO15552، ومجهزة بوسادة هوائية قابلة للتعديل وطرق تركيب متعددة، ومحرك خطي مثالي للأغراض العامة لخطوط إنتاج الأتمتة عالية التردد ذات التحميل المتوسط.
