العلامة التجارية: SOLH من Richge Technology

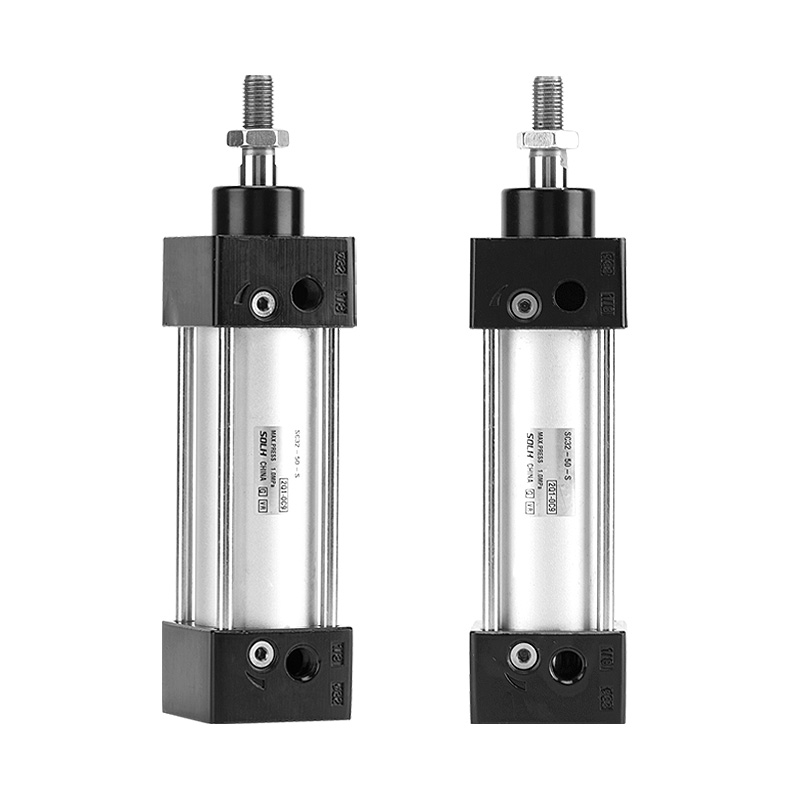

أسطوانة قياسية لقضيب التعادل من سلسلة SOLH SC، النموذج الأساسي هو نوع مزدوج الفعل بقضيب واحد. تعمل أربعة قضبان ربط على قفل أغطية الأطراف الأمامية والخلفية للهيكل الصلب، وملحقات التركيب الكاملة، ونطاق الضربات الواسع. تستخدم على نطاق واسع للدفع ومناولة المواد وتحديد المواقع في خطوط التشغيل الآلي، وهي الأسطوانة الهوائية القياسية الاقتصادية الأكثر شيوعًا.
-- الهيكل: أربعة قضبان ربط تربط أسطوانة الألومنيوم وأغطية النهاية، صلابة عالية، مضادة للصدمات، تشغيل مستقر طويل الأمد.
- نوع الفعل: قضيب واحد مزدوج المفعول، قوة إخراج ثنائية الاتجاه.
- المادة: أسطوانة ألومنيوم صلبة مؤكسدة، ختم مكبس ثنائي الاتجاه؛ قضيب مكبس فولاذي مطلي بالكروم الصلب 45#.
- الوسادة: وسادة هوائية قابلة للتعديل على كلا الطرفين لتقليل التأثير وضجيج التشغيل.
- تركيب المستشعر: أخاديد المستشعر على منطقة قضيب الربط للمفاتيح المغناطيسية CMSG/DMSG/EMSG للكشف عن موضع المكبس.
- الميزة: طول جسم أقصر تحت نفس حجم التجويف مقارنة بالأسطوانة الجانبية ISO15552، بتكلفة تنافسية.

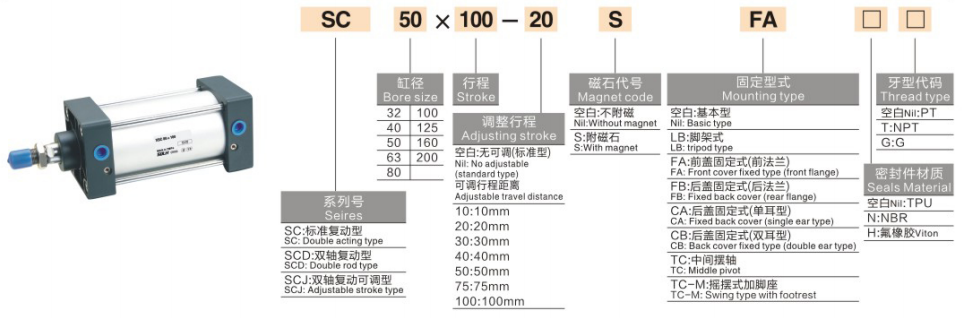

1. مثال النموذج: SC50×100-S
|
شريحة |
شفرة |
تعريف |
| SC |
كود السلسلة |
قضيب ربط، قضيب واحد، أسطوانة مزدوجة الفعل |
|
50 |
حجم التجويف (مم) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
طول السكتة الدماغية |
المعيار: 25 ~ 1000 مم، السكتة الدماغية أطول مخصصة المتاحة |
| -س |
خيار المغناطيس |
حلقة مغناطيسية مدمجة؛ قم بإزالة اللاحقة للإصدار غير المغناطيسي |
2. النماذج المشتقة
-- SCD: قضيب مزدوج مزدوج الفعل، مضاد للالتواء
- SCJ: قضيب مزدوج بضربة قابلة للتعديل
- SCF: أسطوانة صمام الملف اللولبي المتكاملة
-- SCL: أسطوانة قابلة للقفل، تحمل الحمل عند قطع الهواء
3. أمثلة على الترتيب القياسي
-- SC63×150-S: تجويف 63، شوط 150، مغناطيس مدمج، نوع أساسي
- SCJ40×200-S: تجويف 40، شوط 200، شوط قابل للتعديل، بمغناطيس
|
عنصر المعلمة |
مواصفة |
| نوع التمثيل |
قضيب مفرد/مزدوج مزدوج الفعل |
| ضغط التشغيل |
0.15 ~ 1.0 ميجا باسكال (موصى به: 0.5 ~ 0.6 ميجا باسكال) |
| ضغط إثبات |
1.5 ميجا باسكال |
| درجة الحرارة المحيطة |
-20 ~ +70 درجة مئوية؛ نسخة درجة حرارة عالية تصل إلى 150 درجة اختيارية |
| سرعة المكبس |
30 ~ 800 ملم / ثانية |
| وسادة |
وسادة هوائية قابلة للتعديل من كلا الطرفين |
| موضوع منفذ الهواء |
G1/8 ~ G1/2 (يعتمد على التجويف) |
| تشحيم |
عملية مدهونة مسبقًا وخالية من الزيوت |
|
تتحمل (مم) T |
الدفع (ن) |
تقريبا. الحمل الأفقي (كجم) |
تقريبا. الحمل الرأسي (كجم) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. خيارات التركيب
-- النوع الأساسي، شفة FA/FB، مشبك CA/CB، حامل قدم LB، مرتكز الدوران TC/TCM1.
2. الملحقات الاختيارية
- وصلة عائمة، عين قضيب، موصل I/Y/U/F، مفاتيح مغناطيسية CMSG/DMSG/EMSG.
1. اختيار التجويف: حساب الدفع المطلوب بناءً على الحمل، واحتياطي هامش أمان ≥50%؛ ترقية حجم التحميل الكابولي/الإزاحة.
2. تأكيد السكتة الدماغية: أضف هامش أمان يتراوح بين 10 إلى 20 مم عند السفر الفعال؛ الحد الأقصى للسكتة الدماغية القياسية 1000 مم.
3. مطابقة التكوين
- ردود الفعل على الموقف: اختر نموذج المغناطيس -S وتطابق المفاتيح المغناطيسية؛
- التركيب: حدد الحافة /القدم/الشق وفقًا لتخطيط الماكينة؛
-- وظيفة خاصة: SCD للقضيب المزدوج، SCJ لشوط قابل للتعديل، SCL لقفل الحمل.
أسطوانة قياسية لقضيب الربط الاقتصادي من سلسلة SOLH SC مع وسادة هوائية قابلة للتعديل وخيارات تركيب وفيرة، مشغل خطي مثالي منخفض التكلفة لمهام الدفع والنقل وتحديد المواقع بشكل عام.
