سلسلة SE ISO15552 أسطوانة قياسية مربعة خالية من قضبان التعادل

العلامة التجارية: SOLH من Richge Technology | تصدير نسخة الكتالوج

نظرة عامة على المنتج

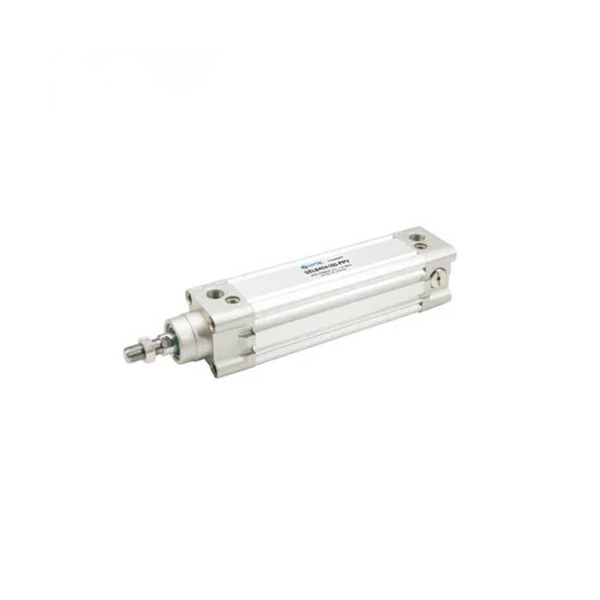

     تتوافق الأسطوانة القياسية المربعة الخالية من قضبان الربط من سلسلة SOLH SE مع المعيار الدولي ISO 15552 / VDMA 24562. يعتمد على أسطوانة ألومنيوم مربعة متكاملة مع وسادة هوائية مزدوجة الأطراف قابلة للتعديل وأخاديد تركيب مستشعر ثلاثية الجوانب. مناسبة للأتمتة العامة، والسكتة الدماغية الطويلة، وركوب الدراجات عالية التردد وتطبيقات الأحمال المتوسطة الثقيلة. التبادل الميكانيكي المباشر مع سلسلة SMC CP96S وFESTO DNC.

الهيكل الأساسي وميزات التصميم

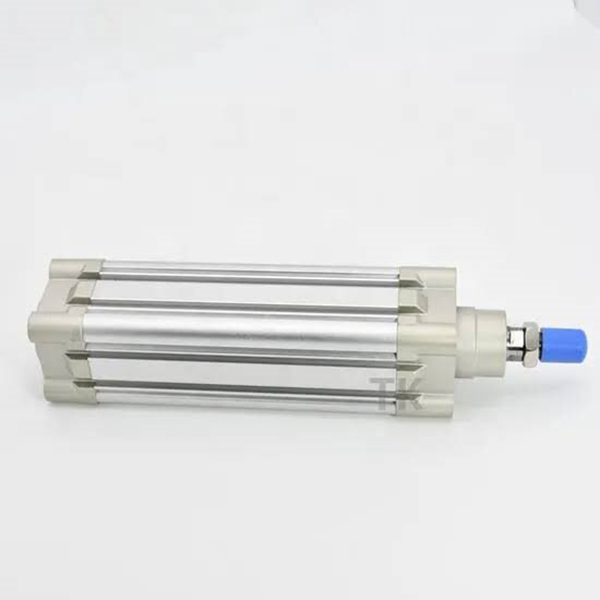

   1. الهيكل: برميل ألومنيوم مربع متكامل بدون قضبان ربط، متطابق مع أغطية النهاية الأمامية والخلفية، وسادة هوائية قابلة للتعديل على كلا الطرفين، صلابة عالية وتصميم مدمج.

   2. المواد: برميل من الألومنيوم الصلب المؤكسد، أغطية نهاية مصبوبة عالية القوة، قضيب مكبس فولاذي مطلي بالكروم الصلب 45#، خفيف الوزن ومقاوم للاهتراء.

   3. متغيرات التشغيل

     -- SE: نموذج قياسي مزدوج الفعل بقضيب واحد

     -- SED: قضيب مزدوج مزدوج المفعول لمقاومة الالتواء

     -- SEJ: قضيب مزدوج بضربة قابلة للتعديل

     - مرض جنون البقر: أسطوانة قابلة للقفل لتثبيت الوضع المتوسط

     -- اللاحقة -S: حلقة مغناطيسية مدمجة للمفتاح المغناطيسي (بدون -S = لا يوجد مغناطيس)

   4. الختم: الختم المزدوج المركب NBR+PA من النوع Y مع تعويض تخزين الزيت، ضغط بدء التشغيل المنخفض وعمر الخدمة الطويل.

   5. الوسادة: وسادة هوائية قابلة للتعديل بشكل مستقل على كلا الطرفين لامتصاص الصدمات وتقليل الاهتزاز والضوضاء.

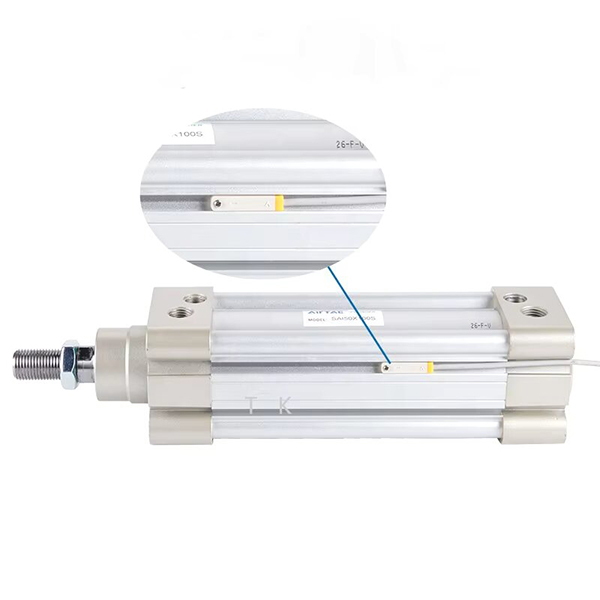

   6. تخطيط المستشعر: أخاديد تثبيت ثلاثية الجوانب (أعلى / يسار / يمين) للمفاتيح المغناطيسية CMSE / DMSE، زاوية تثبيت مرنة.

   7. قابلية التبادل: البعد القياسي ISO15552، الاستبدال المباشر لـ SMC CP96S و FESTO DNC.

قاعدة ترميز النموذج الكاملة

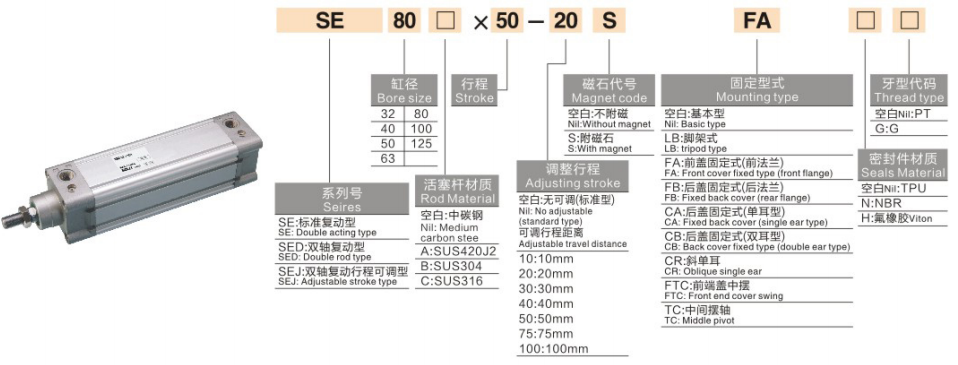

   1. مثال النموذج: SE50-200-S-FA

   2. أمثلة على الترتيب القياسي

     -- SE63-150-S-LB: تجويف 63، شوط 150، مغناطيس مدمج، قاعدة تثبيت بالقدم

     -- SED40-100-FB: Bore40، السكتة الدماغية 100، قضيب مزدوج، تركيب الحافة الخلفية

     -- BSE80-300-S: Bore80، السكتة الدماغية 300، نوع قابل للقفل مع مغناطيس مدمج

المواصفات الفنية الأساسية

قوة الدفع والسحب النظرية @0.5MPa (قضيب واحد، الوحدة: N)

   1. قضيب فردي SE مزدوج التمثيل

أنواع التركيب والنماذج المشتقة

   1. خيارات التركيب

     - النوع الأساسي: التثبيت المباشر من خلال فتحات الغطاء الطرفي

     -- حامل القدم LB: مفضل للحمل الأفقي المتوسط ​​والثقيل

     - شفة FA/FB: شفة أمامية/خلفية للتركيب الرأسي

     -- CA/CB Clevis: مشبك فردي/مزدوج لحركة التأرجح المفصلية

   2. سلسلة المشتقات الرئيسية

     -- SE / SED / SEJ: قضيب فردي، قضيب مزدوج، قضيب مزدوج قابل للتعديل

     - مرض جنون البقر: أسطوانة قابلة للقفل للتوقف التعسفي في الوضع المتوسط

     - نسخة مخصصة لدرجات الحرارة العالية: ختم خاص لـ -20~+150 درجة مئوية

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف: حساب الدفع المطلوب، احتياطي هامش الأمان ≥50%؛ إعطاء الأولوية لـ SE للحمل الثقيل والسكتة الدماغية الطويلة.

   2. تأكيد السكتة الدماغية: إضافة هامش أمان 10 ~ 20 مم؛ الحد الأقصى القياسي 1000 مم، مخصص حتى 1800 مم.

   3. مطابقة التكوين

     - ردود الفعل على الموقع: حدد الطراز المغناطيسي SE-S، وتطابق المفاتيح المغناطيسية CMSE/DMSE؛

     - التثبيت: حامل القدم LB للحمل الأفقي، وشفة FA للتركيب الرأسي؛

     - متطلبات القفل المتوسطة: اختر أسطوانة BSE القابلة للقفل.

ملخص جملة واحدة

     يمكن للأسطوانة الخالية من قضبان الربط المربعة SOLH SE ISO15552 أن تحل محل FESTO DNC وSMC CP96S مباشرة، وهي مجهزة بوسادة هوائية قابلة للتعديل وأشكال تركيب وفيرة، ومشغل خطي مثالي طويل الشوط لمعدات التشغيل الآلي للأحمال المتوسطة والثقيلة.
