اسطوانة الهواء

تعتمد الأسطوانات المنزلقة ذات العمود المزدوج SOLH HLS / HLSL أدلة بكرات متقاطعة متصلة بالخط، مما يوفر صلابة أعلى بكثير ودقة تحديد المواقع المتكررة ومقاومة الحمل اللامركزي مقارنة بنماذج التوجيه الكروي HLQ. يتوفر نوعان مختلفان: HLS القياسي مع أسطوانة مدمجة مثبتة على الجانب للأحمال المتوسطة والصغيرة دون إزاحة شديدة؛ HLSL متناظر مع أسطوانة مركزية وبكرات متوازية مزدوجة للأحمال الثقيلة وعزم دوران كبير غريب الأطوار ومتطلبات فائقة الدقة. تغطي أحجام التجويف 6-25 ملم والسكتات الدماغية 10-150 ملم. توفر قضبان المكبس المزدوجة دفعًا قويًا وأداءً مضادًا للالتواء، بينما تعمل الوصلات العائمة المدمجة على التخلص من إجهاد الانحراف الجانبي. تدعم القاعدة فتحات تثبيت ثلاثية الاتجاهات، وتحتفظ عربة الشرائح بخيوط تثبيت متعددة الأسطح ودبابيس تحديد المواقع، كما تأتي الحلقة المغناطيسية بالإضافة إلى فتحات المستشعر بشكل قياسي. تعتبر مصدات الهواء القابلة للتعديل، وممتصات الصدمات الهيدروليكية، والتوقف الميكانيكي الخارجي من الملحقات الاختيارية. تتراوح درجة حرارة التشغيل من -20 درجة مئوية إلى 70 درجة مئوية. يستخدم على نطاق واسع في أشباه الموصلات، والأتمتة الطبية، وأدوات الآلة وغيرها من محطات تحديد المواقع والنقل فائقة الدقة للخدمة الشاقة.

المحرك الدوار ذو الجريدة والترس SOLH MSQ قابل للتبديل بالكامل مع طاولات SMC الدوارة المكافئة. يتم تشغيله بواسطة هيكل رف تروس المكبس المزدوج المتماثل، فهو يولد عزم دوران أعلى بمقدار 3 إلى 4 مرات وقدرة تحميل شعاعية ومحورية فائقة مقارنة بأسطوانات CRQ من نوع الريشة. يتوفر درجتان: سلسلة MSQB القياسية مع تحمل H9 وسلسلة MSQA عالية الدقة تتميز بملاءمة H8 ودقة تحديد موضع متكررة ±0.01 مم. تم تجهيز الطاولة الدوارة مسبقًا بفتحات دبوس لتحديد المواقع وفتحات التنصت على التركيبات، بالإضافة إلى فتحة مجوفة مركزية لتوجيه الأسلاك والأنابيب. مجهزة بمسامير تعديل زاوية مزدوجة النهاية لنطاق التأرجح القابل للتعديل بشكل لا نهائي من 0 إلى 190 درجة، ومتغيرات التأرجح الثابتة 90 درجة/180 درجة اختيارية. يتوفر حلان للتخميد: مصدات مطاطية قياسية وممتصات صدمات هيدروليكية مدمجة لاحقة R (طاقة حركية منخفضة L / طاقة حركية عالية H). تشتمل تخطيطات الأنابيب المزدوجة على منافذ نهاية افتراضية ومنافذ أمامية على الجانب E. تدعم الحلقات المغناطيسية المدمجة مفاتيح القصب M9BW لنقل إشارات ردود الفعل للموضع إلى PLC. تتراوح أحجام الإطارات من 10 إلى 200، وهي مملوءة مسبقًا بشحم طويل الأمد لتشغيل خالي من التشحيم. يتم تطبيقه على نطاق واسع على الفحص البصري لثنائي الفينيل متعدد الكلور، وتحديد موضع الرقائق الدقيقة بدقة، وتبديل اتجاه التغليف، وتقليب قطع عمل أداة الآلة والمفاصل الدوارة لنهاية المناول الصغيرة للفهرسة والدوران وأتمتة تحديد المواقع متعددة الزوايا.

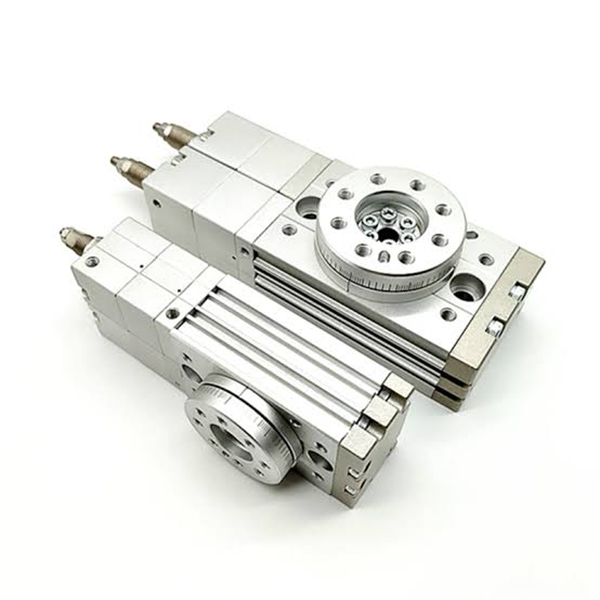

الأسطوانات الدوارة الهوائية ذات الجريدة والترس ثلاثية المواضع SOLH MSZ عبارة عن مشغلات دوارة مخصصة تم تصميمها لتحقيق وضع القفل ثلاثي النقاط (الحد الأيسر / التوقف المتوسط ​​/ الحد الأيمن)، مما يحل قيود الأسطوانات الدوارة التقليدية ذات الموضعين التي تفتقر إلى تحديد موضع المحطة الوسطى. تحتاج هذه السلسلة فقط إلى صمام لولبي واحد للضغط المركزي بـ 5/3 اتجاهات للتبديل الكامل للموضع، وإزالة الدوائر الهوائية المعقدة ذات الصمام المزدوج لتبسيط تخطيط النظام وخفض التكاليف الهندسية الإجمالية. يدعم موضع القفل المتوسط ​​الضبط الزاوي الدقيق بمقدار ±10 درجات، بينما يمكن ضبط حدود السفر اليسرى واليمنى بشكل منفصل في نطاق 0 ~ 95 درجة، مما يوفر وضعًا مرنًا متعدد الزوايا. تم تصنيفها إلى أربعة مواصفات: MSZB الأساسي، MSZA عالي الدقة، المخزن المؤقت المطاطي MSZB-R والعازل الهيدروليكي MSZA-R. يعمل الهيكل الداخلي ذو المكبس المزدوج ذو الحامل المزدوج على التخلص بشكل فعال من رد الفعل العكسي للعتاد وينتج عزم دوران ثابتًا أثناء التبديل المتكرر للموضع. تأتي اللوحة الدوارة المدمجة مع فتحات دبوس محجوزة للتركيب المباشر لقطع العمل، مقترنة بفتحة مركزية مجوفة لتمرير الأسلاك وأنابيب الهواء بشكل أنيق. تتناسب أخاديد المستشعر الجانبي القياسية مع المفاتيح المغناطيسية D-M9B وD-A93 لتحقيق ردود فعل الإشارة في الوقت الفعلي لثلاث محطات عمل. تتميز MSZA بدقة تحديد موضع تصل إلى ±0.02 مم، بينما تمتص أنواع العازل الهيدروليكي طاقة الاصطدام الكبيرة بشكل مثالي من أجل الدوران عالي السرعة للخدمة الشاقة. اعتماد تصميم التشحيم الذاتي الخالي من الزيت لتشغيل مستقر على المدى الطويل، يتم نشر هذه الأسطوانة الدوارة على نطاق واسع في تحويل فرز قطع العمل، وفهرسة المحطات المتعددة، والفحص الإلكتروني لتحديد المواقع وتغليف إجراءات قلب التوجيه الآلي.

تشتمل الأسطوانة الدوارة ذات المكبس المزدوج والترس SOLH HRQ على أحجام صغيرة HRQ2/3/7 وHRQ10~HRQ200 متوسطة إلى كبيرة مع زاوية تأرجح قابلة للتعديل بشكل لا نهائي من 0 إلى 190 درجة. إنه ينتج عزم دوران أعلى وقدرة تحميل شعاعية/انحناء أقوى من المحركات الدوارة ذات الريشة. تتوفر ثلاثة تكوينات: حاجز إيقاف ميكانيكي أساسي (منخفض التكلفة للخدمة الخفيفة منخفضة السرعة)، - ممتص صدمات هيدروليكي متكامل (إيقاف دقيق للحمل الثقيل عالي السرعة)، وإصدار هيدروليكي -A(S) مع أغطية طرفية من الفولاذ المقاوم للصدأ للبيئات الرطبة والمسببة للتآكل قليلاً. تتميز الطاولة الدوارة بفتحة مجوفة مركزية للأنابيب والأسلاك، وفتحات استشعار جانبية متوافقة مع مفاتيح القصب المغناطيسية العالمية. تعتمد الموديلات الصغيرة فتحات تثبيت سفلية بينما توفر الأحجام المتوسطة/الكبيرة صنابير تثبيت متعددة الجوانب للتخطيط المرن. يتيح الشحوم طويل العمر المملوء مسبقًا التشغيل بدون تزييت. يتطلب الاختيار التحقق المتزامن من عزم الدوران والحمل الشعاعي/المحوري ولحظة الانحناء. يستخدم على نطاق واسع للفهرسة الدوارة في التجميع التلقائي، وفرز المواد، وتغطية التغليف ومحطات دوران الرقصة.

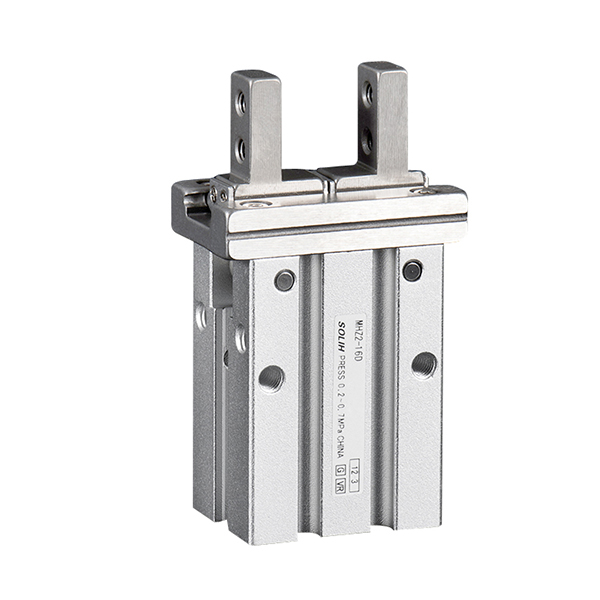

إن مقابض الهواء المتوازية ذات الشوط القياسي SOLH MHZ2 وMHZL2 قابلة للتبديل بالكامل مع نماذج SMC المكافئة. مدفوعة بمكابس مزدوجة متماثلة وقضبان توجيه خطية دقيقة لحركة الفك المتزامنة، فإنها توفر دقة تحديد موضع متكررة للغاية تبلغ ±0.01 مم بأحجام تجويف 10/16/20/25 مم. تتوفر ثلاثة أوضاع تشغيل: D مزدوج الفعل للحصول على أقصى قوة تثبيت وإنتاج ضخم مستمر؛ S أحادية الفعل مفتوحة عادة، والتي تطلق قطع العمل تلقائيًا عند قطع الهواء لتجنب التكسير في محطات الختم الساخن؛ C أحادي الفعل مغلق عادةً بقوة إمساك زنبركية دون إمداد الهواء لمنع سقوط قطعة العمل للتعامل مع الروبوت العلوي. تتوفر مجموعة كاملة من الفكوك القابلة للتبديل (ضيقة، ورفيعة، ومسطحة، ومثبتة على الجانب للتركيبات الممتدة) وتخطيطات منافذ الجسم المتعددة (المنفذ الجانبي القياسي، والمنفذ الجانبي النهائي، ومنفذ الدفع المحوري) اختيارية. تعمل الحلقات المغناطيسية المدمجة مع مفاتيح القصب M9BW لنقل إشارات الموضع المفتوحة/المغلقة إلى أنظمة التعشيق PLC. يتميز MHZ2 بضربة قصيرة وسرعة دورة عالية تصل إلى 180 نسخة في الدقيقة للأجزاء الصغيرة جدًا، بينما يستخدم MHZL2 قضبان توجيه ممتدة لشوط فتح واسع للتعامل مع قوالب التجويف العميق والألواح السميكة الكبيرة. جميع الفكوك والتجهيزات وأجهزة الاستشعار متوافقة بشكل متبادل بين السلسلتين. يتم نشره على نطاق واسع لفرز ثنائي الفينيل متعدد الكلور والرقائق، وتحميل/تفريغ الأجهزة بدقة، وتثبيت التغليف، ونقل قطع العمل في المؤثرات الطرفية الروبوتية في 3C، وخطوط أتمتة الأجهزة والتغليف.

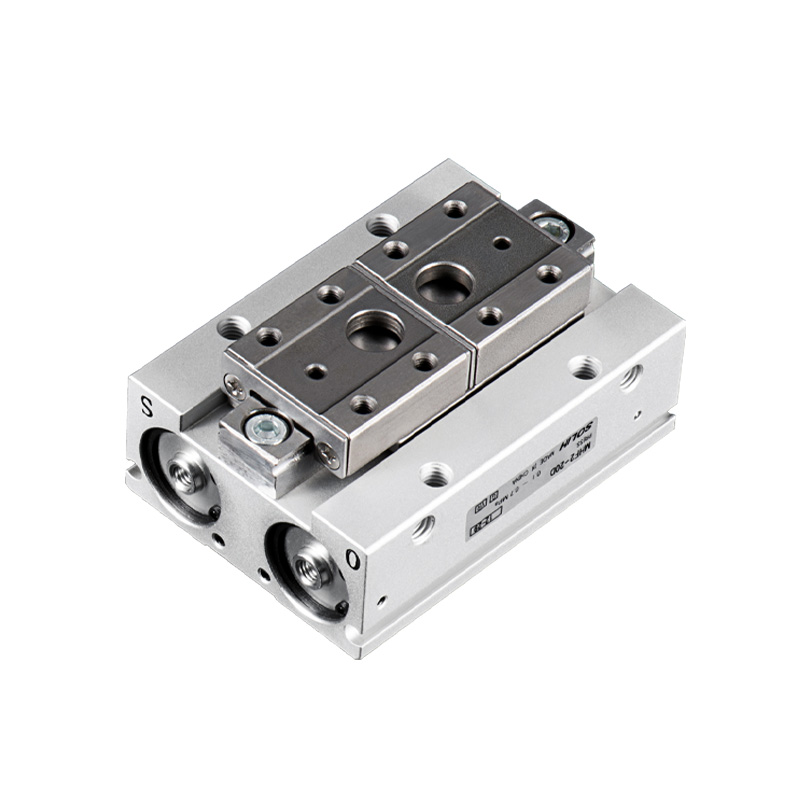

SOLH MHF2 قابض الهواء المتوازي ثنائي المكبس الرفيع للغاية قابل للتبديل بالكامل مع نماذج SMC المكافئة. يبلغ ارتفاع جسمه المسطح للغاية حوالي ثلث MHZ2 تقريبًا، مما يقلل بشكل فعال من عزم الانحناء عند المؤثرات الطرفية للروبوت. تتراوح أحجام التجويف من 8 إلى 32 ملم. إنه مزدوج المفعول تمامًا مع صمامات خنق مدمجة لتعديل السرعة. يقدم كل تجويف ثلاثة أنواع مختلفة من الأشواط: D قصير، وD1 متوسط، وD2 طويل، مع دقة تحديد موضع متكررة ±0.04~±0.05 مم. تتيح أخاديد المستشعر ذات الجوانب الأربعة إمكانية التركيب متعدد الاتجاهات بما في ذلك النقر السفلي والتركيب من خلال الفتحة؛ - النوع الثابت ذو الفك الواحد هو اختياري. تعتمد الأحجام الكبيرة Φ25/32 أدلة كروية مُعاد تدويرها لتعزيز الصلابة. تعمل الحلقات المغناطيسية المدمجة مع مفاتيح القصب M9B/M9N/M9P للحصول على تعليقات حول الموقع. مثالية للمساحات المدمجة ذات الارتفاع المقيد، والوحدات الخطية المصغرة، والروبوت الصغير EOAT، وأشباه الموصلات، والتجميع الدقيق 3C. أثناء الاختيار، يجب أن يكون طول الفك المتدلي محدودًا ويتم التحقق من لحظة الانحناء بعامل أمان ≥1.5.

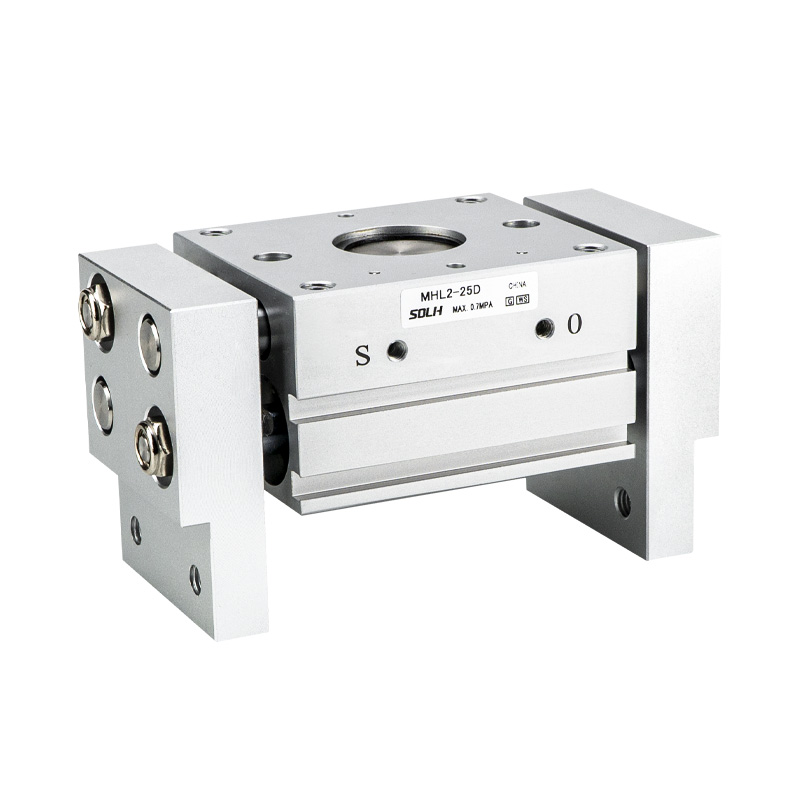

إن القابض الهوائي المتوازي واسع الشوط SOLH MHL2 قابل للتبديل بالكامل مع موديلات SMC المطابقة. يضمن ناقل الحركة بالجريدة المسننة والترس حركة الفك المتزامنة، مما يوفر صلابة عالية وقوة تثبيت قوية، ومناسبًا لكل من التثبيت الخارجي والإمساك الموسع الداخلي. تغطي أحجام التجويف 10/16/20/25/32/40 مم بتصميم مزدوج المفعول تمامًا. يقدم كل تجويف ثلاثة أنواع مختلفة من الأشواط: D قصير، وD1 متوسط، وD2 طويل، مع دقة تحديد موضع متكررة تبلغ ±0.1 مم. تتيح أختام ممسحة الغبار المدمجة التشغيل المستقر في البيئات القاسية المتربة مثل ورش الأدوات الآلية. تدعم أخاديد المستشعر ذات الجوانب الأربعة التثبيت المرن متعدد الاتجاهات. تعتمد الأحجام من 10 إلى 25 منافذ M5 القياسية، بينما تدعم الأحجام 32/40 خيوط التصدير الاختيارية G / NPT. تقل قوة التثبيت الفعالة مع تمديد الفك؛ مطلوب عامل أمان ≥1.5 أثناء حساب الحمل. يستخدم على نطاق واسع لمواد الصفائح، والصواني، والتعامل مع قطع العمل الثقيلة، وتحميل/تفريغ الأدوات الآلية، وأتمتة التعبئة والتغليف من أجل الإمساك بالمكونات كبيرة الحجم.

إن القابضات الهوائية المجوفة ذاتية التمركز SOLH MHS3 ذات 3 فك وMHS4 ذات 4 فك وكاميرا إسفينية قابلة للتبديل بالكامل مع موديلات SMC المكافئة. يقوم ناقل الحركة بالكامة الإسفينية بتشغيل توسيط الفك المتزامن، مما يحقق دقة تحديد موضع متكرر تبلغ ±0.01 مم. تتراوح أحجام التجويف من 16 إلى 125 ملم. تصميم قياسي مزدوج التمثيل (D)، مع إصدارات إرجاع زنبركية اختيارية تعمل بشكل فردي (C) / مفتوحة عادةً (E). يسمح التجويف المركزي من خلال الفتحة بتوجيه أنابيب الهواء ودبابيس القاذف والألياف الضوئية، مما يدعم كلاً من التثبيت الخارجي والإمساك الموسع الداخلي. توفر الفكوك الثلاثة المتباعدة بشكل متساوٍ لـ MHS3 محورية فائقة، وهي مثالية للأعمدة والأقراص وقطع العمل ذات الشكل الدائري. توفر الفكوك الأربعة المرتبة بشكل متعامد لـ MHS4 قيدًا ثابتًا للأجزاء المسطحة المربعة والمستطيلة وغير المنتظمة لتجنب الإمالة. تتوافق المغناطيسات الدائمة المدمجة مع المفاتيح المغناطيسية من سلسلة M9BW. يناسب الجسم المدمج المنخفض المؤثرات النهائية للروبوت بشكل مثالي. تشتمل المتغيرات المشتقة على MHSJ3 المحمي من الغبار وMHSH3 المجوف الممتد. يتم تطبيقه على نطاق واسع على تحميل/تفريغ الأدوات الآلية، وتركيب ضغط المحامل، والتعامل مع المكونات الدائرية والمربعة 3C والتجميع المركز لقطع العمل الأنبوبية.

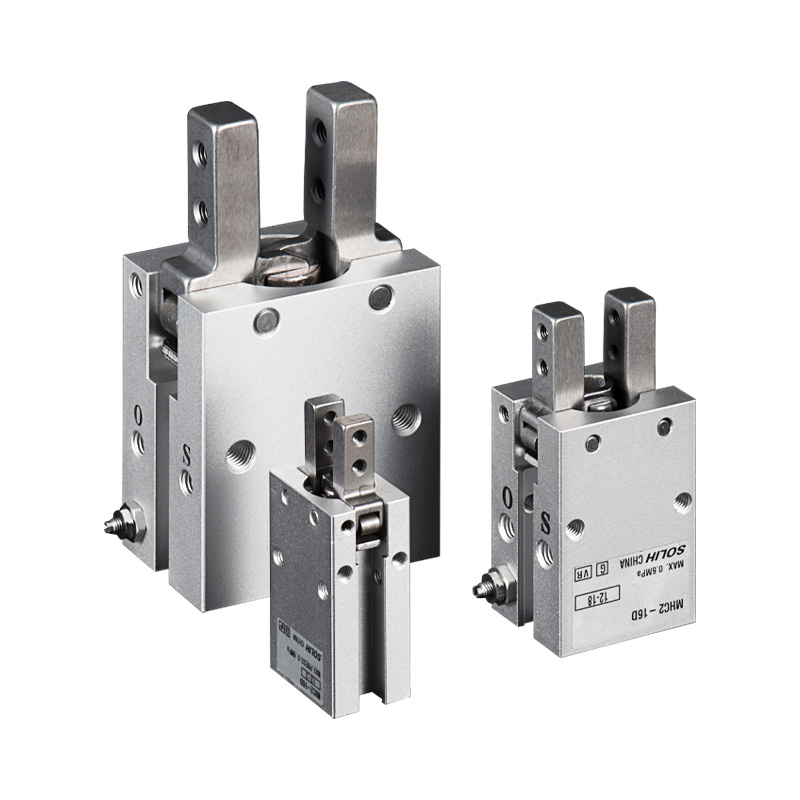

إن القابض الهوائي المتأرجح الزاوي من النوع المحوري SOLH MHC2 قابل للتبديل بالكامل مع نماذج SMC المكافئة. تعمل آلية الذراع المتأرجحة على دفع الفكين للدوران حول المحور السفلي مع أقصى زاوية تأرجح للفك الواحد تبلغ 30 درجة، وهو ما يختلف عن القابضون المتوازيين MHZ2 المتحركين خطيًا. تغطي أحجام التجويف 6/10/16/20/25 مم، وهي متوفرة في متغيرات D مزدوجة المفعول وS أحادية الفعل مفتوحة عادةً (لا توجد نسخة NC مغلقة عادةً). تتيح صمامات الخانق المدمجة أحادية الاتجاه تعديل السرعة بشكل مباشر. تعمل الحلقات المغناطيسية المثبتة مسبقًا مع مفاتيح القصب M9BW لنقل إشارات حالة الفك إلى أنظمة PLC. يعتبر الهيكل المدمج ذو الحجم المنخفض مثاليًا لربط التغليف الخارجي في المعدات ذات المساحة العميقة المحدودة. نظرًا لمبدأ الرافعة، ينخفض ​​عزم التثبيت الفعال بشكل حاد مع التركيبات الممتدة؛ يعد التحقق من الحمل استنادًا إلى طول الفك المتدلي أمرًا إلزاميًا أثناء الاختيار. يتم تطبيقه على نطاق واسع للتثبيت الخارجي للعلب البلاستيكية 3C، وأغطية الزجاجات والأجزاء الصغيرة الأنبوبية، والتغذية الجانبية والاختيار والمكان للمؤثرات النهائية للروبوت المصغر. يوصى باستخدام المقابض المتوازية MHZ2 للتطبيقات التي تتطلب إمساكًا مركزيًا عالي الدقة أو أحمال تثبيت طويلة أو وظيفة إيقاف تشغيل الطاقة.
