قابض هوائي متحد المركز من سلسلة MHS3 / MHS4 (ظرف مركزي مجوف بكامة إسفينية)

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على السلسلة

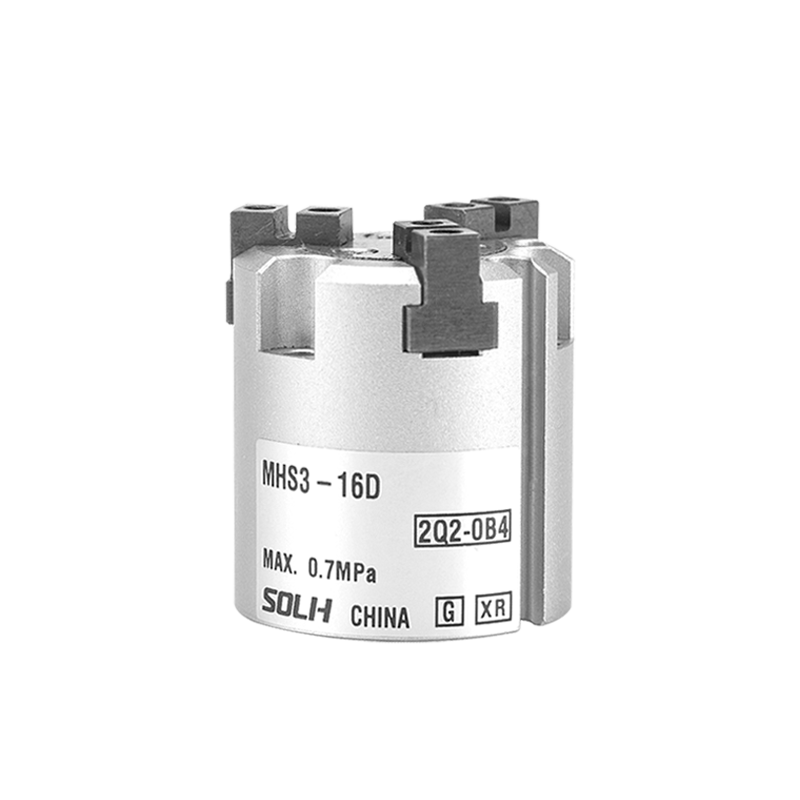

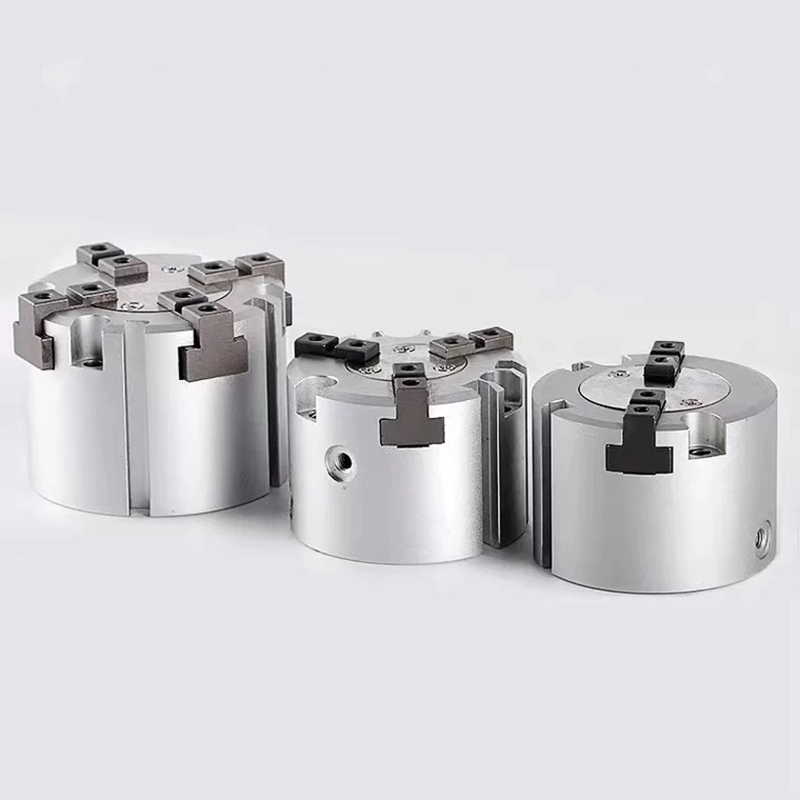

     - MHS3: قابض متوازي متحد المركز ثلاثي الفك يتم تشغيله بواسطة كاميرا إسفينية. مصممة لربط الأعمدة والأقراص وقطع العمل الدائرية ذات محورية عالية جدًا.

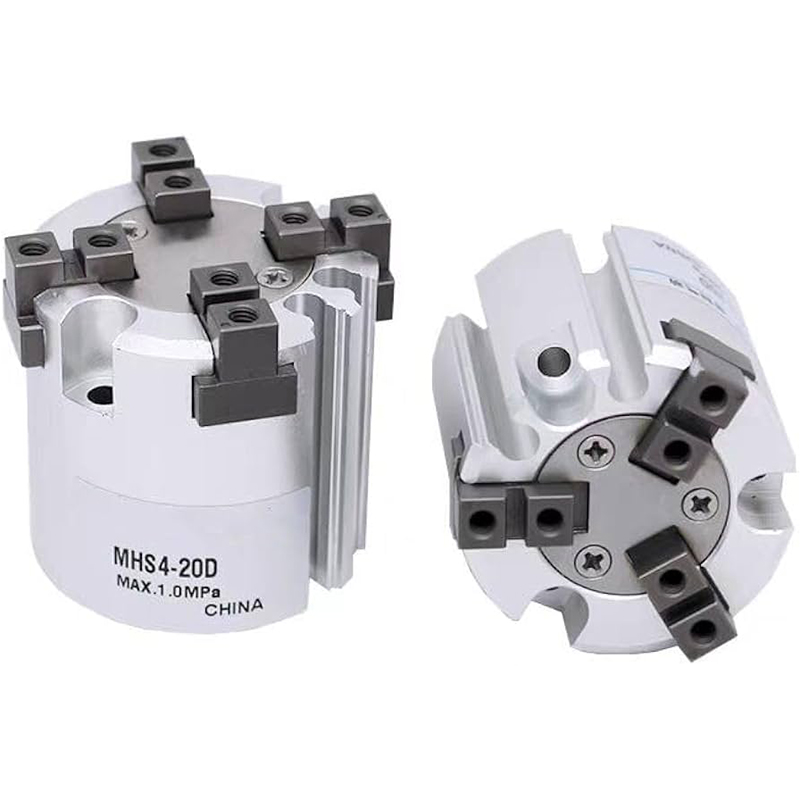

     - MHS4: قابض متوازي متعامد رباعي الفك للمكونات المربعة والمستطيلة وغير المنتظمة، مشبك ثابت لمنع الانحراف والإمالة.

     - وضع القيادة: التمثيل المزدوج (D) بشكل قياسي؛ عمل فردي مغلق عادة / مفتوح عادة اختياري.

     - الهيكل: ناقل الحركة بكاميرا إسفينية، حلقة مغناطيسية مدمجة، تجويف مركزي من خلال التجويف، هيكل عالي الصلابة مقاوم للتآكل، تشغيل بدون زيت.

     - دقة الموضع: دقة تحديد الموضع المتكررة ±0.01 مم، تحديد موضع مركزي ثابت بدون إزاحة.

المزايا الهيكلية الأساسية

  1. كاميرا إسفينية عالية الدقة ذاتية التمركز

     - جميع الفكين مفتوحة ومغلقة بشكل متزامن وتقاسم نقطة مركزية متطابقة؛ تحقق الأجزاء الدائرية التمركز التلقائي دون الانحراف.

  2. الجوف المركزي من خلال الثقب

     - يسمح بتوجيه أنابيب الهواء أو الألياف الضوئية أو دبابيس القاذف؛ مناسبة لقطع العمل ذات الأكمام وأجزاء العمود وعمليات التقطيع من النوع.

  3. جسم مدمج وخفيف الوزن

     -- ارتفاع إجمالي صغير، مثالي لتخطيط التثبيت الكثيف على المستجيب النهائي للروبوت.

  4. مقاومة قوية للقوة الجانبية

     - مثالية لتركيب الضغط وعمليات التوصيل وتحميل أدوات الماكينة بقوة تحميل خارجية.

  5. حلقة مغناطيسية مدمجة لجميع أحجام التجويف

     - متوافق مع المفاتيح المغناطيسية من سلسلة M9B / M9BW للكشف عن حالة الفتح الكامل / الإغلاق الكامل.

  6. نطاق التجويف الكامل: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

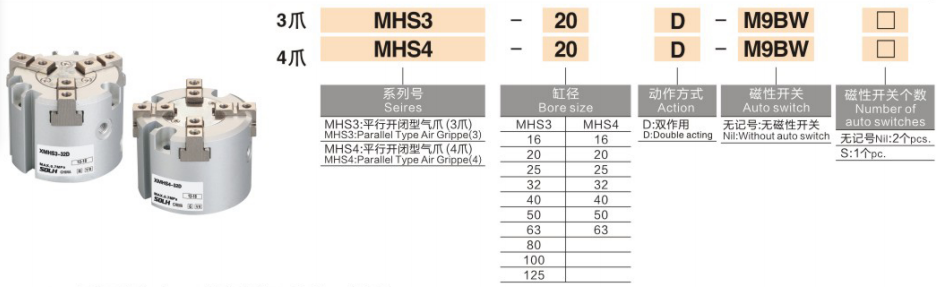

استكمال قاعدة تسمية النموذج

  1. مثال النموذج: MHS3-32D-M9BW

  2. أمثلة مرجعية للترتيب القياسي

     -- MHS3-25D: ثلاثي الفك، φ25، مزدوج المفعول، بدون مفتاح مغناطيسي

     -- MHS4-40D-2M9B: 4 فك، φ40، مزدوج الفعل، مزود بمفاتيح مغناطيسية مزدوجة M9B

المواصفات الفنية القياسية العامة (ضغط الاختبار: 0.5 ميجا باسكال)

  1. المعلمات المشتركة

     - نطاق ضغط التشغيل: 0.15 ~ 0.6 ميجا باسكال

     - درجة الحرارة المحيطة: -10 ~ 60 درجة مئوية (لا يوجد جليد داخل أنابيب الهواء)

     - أقصى تردد للتشغيل: 120 دورة في الدقيقة

     - تكرار دقة تحديد المواقع: ± 0.01 مم

     - التشحيم: تصميم خالي من الزيوت، مناسب لبيئات الإنتاج النظيفة

  2. قوة التثبيت وطاولة السكتة الدماغية ذات الجانب الواحد

مقارنة الاختيار: MHS3 VS MHS4

طرق التركيب وسيناريوهات التطبيق النموذجية

  1. خيارات التركيب

     - يتم تثبيته عبر براغي الوجه الطرفية + دبابيس تحديد المواقع الجانبية، وهي عالمية لتثبيت الروبوت EOAT

     - يتيح التجويف المركزي إخراج دبوس القاذف؛ دعم كل من التوسع الداخلي والتثبيت الخارجي

  2. التطبيقات الصناعية النموذجية

     - تحميل وتفريغ الأدوات الآلية: عمود الإمساك وقطع العمل القرصية

     - 3C Electronics: أطراف دائرية، ورقائق مربعة، ومعالجة الأجهزة المصغرة

     - صناعة التعبئة والتغليف: أجسام الزجاجات، وتحديد مواقع المواد الأنبوبية والأسطوانية

     - عمليات التجميع والضغط: الضغط على المحمل، وإدخال كم العمود، والتجميع المتحد المركز

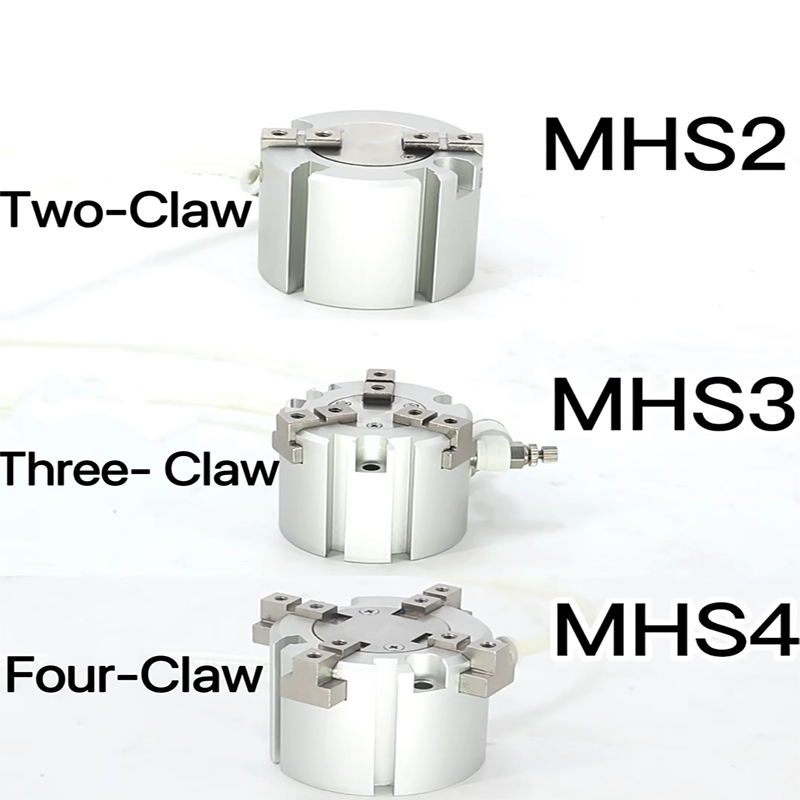

التصنيف الكامل لمنتجات عائلة MHS

     -- MHS2: فكيان متوازيان — للألواح المسطحة وقطع العمل المستوية

     -- MHS3: 3 فكوك متحدة المركز — الحل المفضل لجميع المكونات الدائرية

     -- MHS4: 4 فكوك متعامدة - الحل المفضل للأجزاء المربعة والمستطيلة

     -- MHSJ3: مزود بغطاء غبار - لبيئات الورش القاسية المتربة

     -- MHSH3: تجويف مجوف ممتد — مخصص للمعالجة المستمرة من النوع

ملخص جملة واحدة

     توفر القابضات الهوائية المجوفة ذاتية التمركز SOLH MHS3 ذات 3 فك وMHS4 ذات 4 فك، وضعًا مركزيًا عالي الدقة ± 0.01 مم مع تكوين اختياري فردي/مزدوج التمثيل ومركزي من خلال الفتحة، متوافق مع المفاتيح المغناطيسية من سلسلة M9؛ MHS3 لأجزاء العمود/الأقراص الدائرية، MHS4 للمكونات المربعة والمستطيلة، تستخدم على نطاق واسع في تحميل الأدوات الآلية، والأتمتة 3C ومحطات التجميع الدقيقة الملائمة للضغط.
