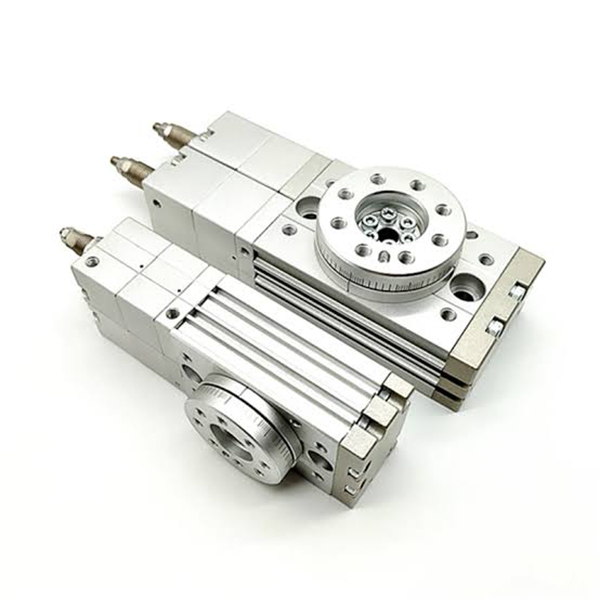

أسطوانة دوارة ثلاثية المواضع من سلسلة MSZ | المحرك الهوائي للرف والجناح

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج وتحديد المواقع الأساسية

  سلسلة SOLH MSZ عبارة عن أسطوانة منضدة دوارة ذات رف وترس احترافية مصممة خصيصًا لـتحديد المواقع ثلاثة موقف. يتميز بوظيفة توقف ثلاثية فريدة من نوعها يسار/متوسط/يمين (0 درجة / منتصف التوقف / 180 درجة)، مما يحل نقطة ألم تحديد الموضع التي لا تستطيع الأسطوانات الدوارة القياسية ذات الموضعين تحقيق توقف منتصف الشوط. يتم التحكم فيه بواسطة صمام ملف لولبي ذو ضغط متوسط ​​5/3 بدون تكوين دائرة صمام مزدوج، فهو يبسط إلى حد كبير تخطيط النظام الهوائي. يدعم الموضع الأوسط الضبط الدقيق بـ ±10°، بينما يحقق كلا الطرفين ضبط زاوية بـ0~95°، مما يجعله الحل الهوائي الأمثل لتحويل قطع العمل، والفرز، وفهرسة المحطات المتعددة والسيناريوهات التي تتطلب تحديد موضع وسيط إلزامي.

  1.1 سلسلة الاختيار السريع الأساسية

تحديد موضع المنتج الأساسي: يحقق دورانًا دقيقًا ثلاثي التوقف قدره 0 درجة (يسار) ← منتصف (مركز) ← 180 درجة (يمين) مع وضع متوسط ​​قابل للتعديل لتلبية متطلبات تحديد المواقع المرنة متعددة الزوايا.

2. المعلمات الفنية الأساسية (معيار SOLH)

  2.1 المواصفات الأساسية

     • حجم التجويف: 10 / 20 / 30 / 50

     • وضع التشغيل: مزدوج الفعل، ثنائي الجريدة المسننة والترس، توقف متوسط ​​بثلاثة أوضاع

     • ضغط العمل: 0.2 ~ 1.0MPa (نوع المخزن المؤقت المطاطي) ؛ 0.2~0.6MPa (نوع المخزن المؤقت الهيدروليكي)

     • ضغط إثبات: 1.05 ميجا باسكال

     • درجة حرارة العمل: 0 درجة مئوية ~ 60 درجة مئوية (لا توجد بيئة متجمدة)

     • زاوية التأرجح: 0 ~ 95 درجة لنهاية واحدة، إجمالي زاوية قابلة للتعديل 0 ~ 190 درجة

     • تعديل منتصف التوقف: ±10° ضبط دقيق بناءً على الوضع المركزي

     • دقة تحديد المواقع: ±0.02 مم (نوع MSZA عالي الدقة)؛ ±0.05 مم (النوع الأساسي MSZB)

     • وضع التشحيم: عملية التشحيم الذاتي بدون زيت

     • موضوع الميناء: M5×0.8 (تجويف 10/20)؛ M8×1.25 (تجويف 30/50)

  2.2 عزم الدوران الناتج والحمل المسموح به (0.5 ميجا باسكال)

  2.3 سعة امتصاص الطاقة العازلة

3. الميزات الهيكلية ومبدأ العمل ثلاثي الأوضاع

  3.1 المزايا الهيكلية الأساسية

     • هيكل ذو حامل مزدوج ومكبس مزدوج للتوقف المتوسط: يعتمد تروس القيادة ذات الرف المزدوج وتصميم مكبس التوقف الأوسط المستقل، مما يمنع رد الفعل العكسي وينتج عزم دوران ثابتًا ومتسقًا أثناء التبديل ثلاثي المواضع.

     • تصميم طاولة دوارة متكاملة: مجهزة بفتحات تحديد المواقع للتركيب المباشر لقطع العمل، وتتميز بصلابة عالية وتركيب بسيط وسريع بدون تركيبات إضافية.

     • الجوف المركزي من خلال الحفرة: فتحة مركزية مدمجة (Ø6~Ø12)، مما يسمح لأنابيب الهواء والأسلاك الكهربائية بالمرور بشكل أنيق، مما يحقق تكامل الأسلاك والأنابيب.

     • تعديل زاوية مستقلة: مجهزة بمسامير تعديل احترافية، تدعم الضبط الدقيق المستقل لزوايا الحد اليسرى/اليمين وموضع التوقف الأوسط، مما يحقق معايرة زاوية مرنة.

     • فتحات التبديل المغناطيسية القياسية: الأخاديد المحجوزة القياسية على كلا الجانبين، متوافقة مع المفاتيح المغناطيسية D-M9B وD-A93، مما يحقق الكشف في الوقت الفعلي عن المواضع الثلاثة اليسرى/الوسطى/الأيمن لربط الإشارة الآلية.

  3.2 مبدأ التحكم ثلاثي المواضع (الميزة الأساسية)

   تتطلب سلسلة MSZ فقطصمام لولبي ذو ضغط متوسط ​​5/3 اتجاهات لتحقيق التبديل ثلاثي المواضع، لا حاجة إلى تبديل صمام مزدوج أو تبديل دائرة الهواء المعقدة، مما يبسط هيكل النظام ويقلل التكلفة الإجمالية للمعدات.

     1. الموضع الأيسر (0°): مدخل الهواء بصمام الملف اللولبي للمحطة اليسرى، وإمداد الهواء من جانب واحد والعادم من الجانب العكسي، مما يدفع الطاولة الدوارة إلى القفل بدقة عند موضع الحد الأيسر 0 درجة.

     2. الوضع الصحيح (180 درجة): مدخل هواء المحطة اليمنى لصمام الملف اللولبي، عمل دائرة الهواء العكسي، مما يدفع الطاولة الدوارة إلى الدوران والقفل عند موضع الحد الأيمن 180 درجة.

     3. موضع التوقف الأوسط (M): المحطة الوسطى لصمام الملف اللولبي، حيث يتم ضغط جانبي الأسطوانة في وقت واحد. يحافظ المكبس الدوار على توازن القوة، ويقوم مكبس التوقف المتوسط ​​المستقل بدفع وقفل الطاولة في الوضع الأوسط المحدد مسبقًا، مما يحقق وضعًا متوسطًا مستقرًا.

4. أكمل قواعد تسمية النماذج

  رمز النموذج النموذجي: MSZB20-R-M9BL

5. قواعد الاختيار والتطبيقات النموذجية

  5.1 قواعد أولوية الاختيار

     1. موقف الطلب أولا: اختر سلسلة MSZ لظروف العمل التي تتطلب توقفًا ثلاثي المواضع (يسار/متوسط/يمين)؛ الأسطوانات الدوارة ذات الموضعين MSQ/HRQ غير قابلة للتطبيق.

     2. مطابقة الدقة: حدد نوع MSZA عالي الدقة لسيناريوهات تحديد المواقع عالية التكرار؛ اختر النوع الأساسي MSZB الفعال من حيث التكلفة للسيناريوهات العامة العامة.

     3. مطابقة السرعة والحمل: اعتماد نوع المخزن المؤقت الهيدروليكي -R للتشغيل عالي السرعة والحمل الثقيل والتأثير العالي ؛ يعتبر العازل المطاطي القياسي كافيًا لتشغيل التحميل الخفيف بسرعة منخفضة.

     4. التحقق من التحميل: تأكد بدقة من أن الحمل الشعاعي الفعلي والحمل المحوري ولحظة الانحناء أقل من القيم المسموح بها لتجنب التشويش وانحراف تحديد المواقع.

  5.2 سيناريوهات التطبيق النموذجية

     • تحويل الشغل والفرز: تحقيق الوضع الأوسط وتوزيع المواد على اليسار/اليمين من خلال التبديل متعدد الزوايا 0°/90°/180°.

     • فهرسة المحطات المتعددة: تبديل ثلاثي المواضع لمحطات التجميع والكشف ونقل العمليات الآلية.

     • الشغل الوجه والتوجيه: أكمل إجراءات التقليب والتوجيه المستقرة من خلال 0 درجة → وسط → 180 درجة دوران تدريجي.

     • أتمتة الإلكترونيات والتغليف: يتم تطبيقه على تضييق غطاء الزجاجة، وتحديد موضع الرقاقة، والكشف عن المنتجات متعددة الزوايا، ومعدات التعبئة والتغليف الدقيقة.

6. مقارنة الفرق الأساسي بين MSZ وMSQ

ملخص جملة واحدة

     تحقق الأسطوانة الدوارة ثلاثية المواضع من سلسلة SOLH MSZ وضع توقف ثلاثي يسار/متوسط/يمين حصريًا مع تحكم بسيط بصمام واحد، وزاوية وسطى قابلة للتعديل ودقة تكرار عالية، كونها الحل المخصص الاحترافي للفرز الآلي والفهرسة ومعدات تحديد المواقع متعددة الزوايا.
