العلامة التجارية: SOLH من Richge Technology

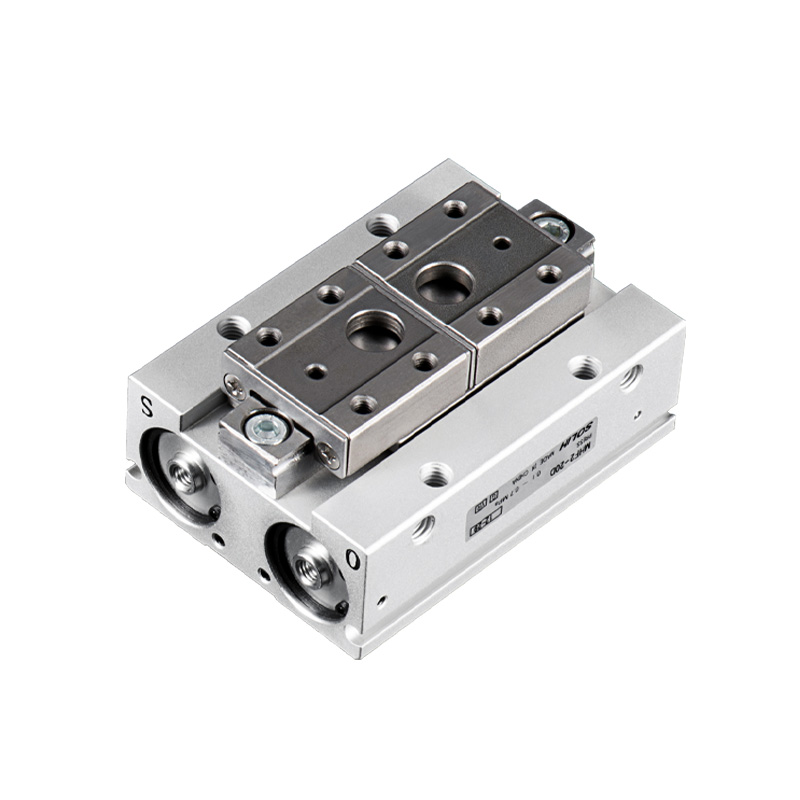

سلسلة SOLH MHF2 عبارة عن قابض خطي مزدوج المكبس مسطح للغاية ومزود بفكين متوازيين. تسليط الضوء الأساسي: ارتفاع الجسم فقط 1/3 من المقبض MHZ2 المكافئ، مما يقلل بشكل فعال من لحظة انحناء النهاية مع الحفاظ على دقة تحديد المواقع العالية. ثلاثة نطاقات السكتة الدماغية الاختيارية المتاحة. هيكل التركيب من أربعة جوانب. مصمم خصيصًا للتطبيقات عالية الدقة ذات التحميل المنخفض والمحدودة للغاية: الوحدات الخطية المصغرة، والروبوت الصغير EOAT، وأشباه الموصلات، والإلكترونيات، ومحطات التجميع الدقيقة.
- الهيكل: مكبس مزدوج + سكة توجيه خطية دقيقة (Φ25/Φ32 تعتمد دليل محمل كروي دائري). حركة فكية خطية متوازية نقية دون تأرجح وصلابة عالية. الجسم الرئيسي من سبائك الألومنيوم، وفكوك من الفولاذ المقاوم للصدأ، وحلقة مغناطيسية مدمجة. أخاديد تركيب المفتاح المغناطيسي بأربعة جوانب؛ خيارات التركيب: فتحة سفلية / فتحة جانبية / تركيب من خلال الفتحة.
-- نوع الإجراء: مزدوج الفعل D فقط (تحكم في الهواء ثنائي الاتجاه، لا يوجد إصدار واحد فعال). صمام خانق مدمج لسرعة الحركة القابلة للتعديل والتشغيل السلس.
- تصميم مسطح للغاية: تم تقليل الارتفاع بنسبة 66% تقريبًا مقارنة بـ MHZ2 تحت قوة تثبيت متساوية، مما يقلل بشكل كبير من لحظة ثني النهاية ويحسن استقرار تحديد المواقع.
- تكوين الشوط: 3 خيارات للشوط لكل تجويف: D (قصير) / D1 (متوسط) / D2 (طويل) لمطابقة عروض قطع العمل المختلفة.
- دقة تحديد المواقع: كرر الدقة ± 0.04 ~ ± 0.05 مم، مستقرة تحت ركوب الدراجات عالية التردد.

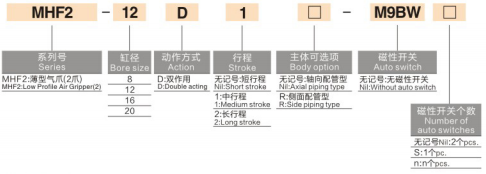

1. مثال النموذج: MHF2-16D1-S-M9BW
|
شريحة |
شفرة |
وصف |
|
1 |
MHF2 |
السلسلة: قابض متوازي رفيع للغاية |
|
2 |
16 |
حجم التجويف: 8,12,16,20,25,32 مم (المواصفات الكبيرة الجديدة Φ25/32) |
|
3 |
د/د1/د2 |
درجة السكتة الدماغية / D = ضربة قصيرة / D1 = ضربة متوسطة / D2 = ضربة طويلة |
|
4 |
-س |
خيار الحلقة المغناطيسية فارغ = لا يوجد مغناطيس؛ S = حلقة مغناطيسية مدمجة حلقة مغناطيسية للمفتاح المغناطيسي |
| 5 | -M9B |
نوع المفتاح المغناطيسي M9B(NPN) / M9N(PNP) / M9P طول السلك: قياسي 0.5 متر؛ العرض = 1 م الطول = 3 م |
|
6 |
رمز تركيب لاحقة |
فارغ = ثقب قياسي 2 = تركيب عبر الفتحة F = نوع ثابت بفك واحد |
2. مثال الطلب القياسي
2.1 MHF2-20D2-S-M9BW
-- تتحمل 20، شوط طويل D2، حلقة مغناطيسية مدمجة، مفتاح مغناطيسي M9B مع كابل بطول 1 متر.
|
عنصر المعلمة |
المواصفات القياسية |
| كمية الفك |
2 فكين، فتح وإغلاق خطي متوازي نقي |
| وضع التشغيل |
التمثيل المزدوج فقط (لا يوجد متغير تمثيلي واحد) |
| ضغط التشغيل |
التجويف 8: 0.15~0.7MPa التجويف 12~32: 0.1~0.7MPa (ضغط العمل الأمثل: 0.5MPa) |
| ضغط إثبات |
1.0 ميجا باسكال |
| درجة الحرارة المحيطة |
-10 ~ 60 درجة مئوية (لا يوجد جليد داخل أنابيب الهواء) |
| كرر دقة الموقف |
التجويف 8/12:±0.05 مم التجويف 16~32:±0.04 مم |
| أقصى تردد التشغيل |
ضربة قصيرة (D): 120 نسخة في الدقيقة ضربة متوسطة/طويلة (D1/D2): 60 نسخة في الدقيقة |
| موضوع منفذ الهواء |
8/12:M3×0.5 16/20/25/32:M5×0.8 |
| تشحيم |
عملية خالية من الزيت؛ الشحوم الغذائية NSF-H1 اختيارية |
| تركيب التبديل |
أخاديد منزلقة بأربعة جوانب، يمكن تركيب مفتاح مغناطيسي على كلا الجانبين |
| خيارات التركيب |
تركيب عالمي من الأسفل والجانبي ومن خلال الفتحة ومتعدد الاتجاهات |
|
تتحمل (مم) |
النموذج الكامل |
السفر بفك واحد (مم) |
أقصى افتتاح إجمالي (مم) |
قوة التثبيت (N) |
ارتفاع الجسم (مم) |
الوزن الصافي (ز) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
ملاحظة هامة: تقل قوة التثبيت مع زيادة طول امتداد الفك L. يجب التحقق من لحظة الانحناء المسموح بها أثناء الاختيار، وعامل الأمان ≥1.5.
- مساحة التثبيت محدودة للغاية والارتفاع مقيد: وحدات خطية رفيعة، ومؤثر نهائي للروبوت المصغر
- الطلب على لحظة الانحناء المنخفضة، والدقة العالية المتوازية المستقرة: أشباه الموصلات، والإلكترونيات 3C، وتجميع الأجهزة الدقيقة
- متطلبات مطابقة السكتة الدماغية المرنة: اختر السكتة الدماغية القصيرة / المتوسطة / الطويلة لتكييف عروض قطع العمل المختلفة
- تحتاج إلى تركيب متعدد الزوايا واكتشاف موضع مزدوج الجانب لآلية مدمجة مدمجة
- حدد حجم التجويف والشوط وفقًا لقيود الارتفاع وعرض قطعة العمل: تسلسل الأولوية D (قصير) → D1 (متوسط) → D2 (طويل)
- أضف حلقة مغناطيسية لاحقة -S + مفتاح M9B/M9N/M9P إذا كان الفك مفتوحًا/مغلقًا مطلوبًا من قبل PLC
- اختيار التركيب: ثقب استغلالها قياسي (افتراضي)؛ لاحقة -2 للتركيب من خلال الفتحة المناسبة للمنصات والأقواس الرفيعة
- فحص الحمل: التحكم في طول تمديد الفك L؛ تجنب تحميل الإزاحة المفرط الذي يتجاوز لحظة الانحناء المسموح بها
- التجويف الكبير Φ25/32: يعتمد دليل محمل الكرات الدائرية، صلابة أعلى لقطع العمل الأثقل إلى حد ما
تتميز القابض الهوائي المتوازي مزدوج المفعول SOLH MHF2 بتصميم منخفض للغاية، وثلاث درجات من خيارات السكتة الدماغية، وتركيب من أربعة جوانب ودقة عالية ± 0.04 ~ ± 0.05 مم، ومجهزة بمفاتيح مغناطيسية متوافقة من سلسلة M9، وحل إمساك مدمج مثالي منخفض الانحناء للروبوت المصغر EOAT وأشباه الموصلات وأتمتة التجميع الدقيق 3C.
