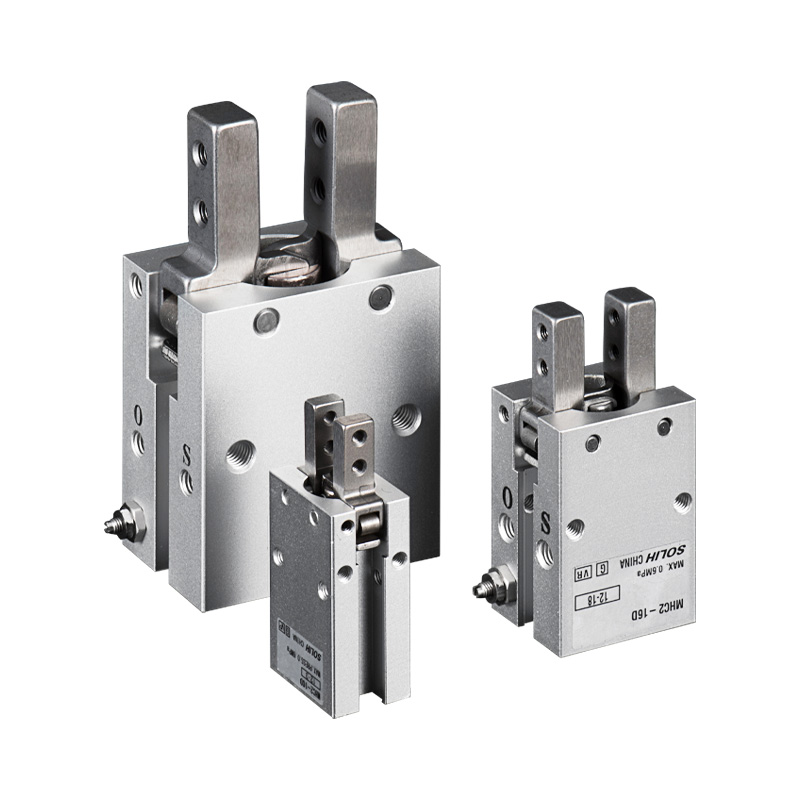

SOLH MHC2 سلسلة القابض الهوائي المحوري الزاوي مقدمة كاملة للمنتج

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     سلسلة SOLH MHC2 عبارة عن قابض هوائي زاوي محوري قياسي ثنائي الفك. مدفوعة بمكابس مزدوجة تدفع آلية الهزاز، تدور الفكين حول النقطة المحورية السفلية بدلاً من السير المتوازي الخطي. الحد الأقصى لزاوية تأرجح الفك: 30 درجة. أحجام التجويف المتوفرة: 6/10/16/20/25 ملم. نوعان مختلفان من التشغيل: التمثيل المزدوج (D) والتمثيل الفردي المفتوح عادة (S). صمامات خنق مدمجة قابلة للتعديل لتنظيم السرعة. متوافق مع المفاتيح المغناطيسية من سلسلة M9BW لتعليقات الحالة المفتوحة/المغلقة. التبادل المباشر للأبعاد مع MHC2 المستورد

     مكمل للقابض المتوازي MHZ2: MHZ2 = ترجمة خطية للفكين؛ MHC2 = الفكوك الدوارة المتأرجحة. مثالية لمساحة التثبيت الضيقة المتعمقة وتطبيقات الاستيلاء على قطع العمل من الجانب الخارجي.

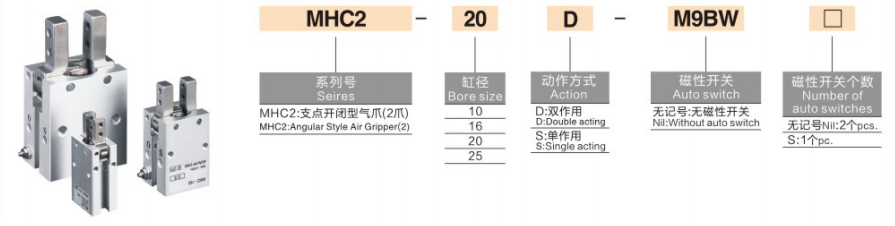

قاعدة ترميز النموذج الكاملة

  1. التنسيق: MHC2 - 16 D - □ - M9BW - □

     - MHC2: رمز السلسلة، القابض الزاوي المحوري القياسي

     -- 16 : حجم التجويف : 6 / 10 / 16 / 20 / 25 ملم

     - وضع التشغيل

       * D: التمثيل المزدوج - مشابك إمداد الهواء، إطلاق الهواء العكسي؛ عزم دوران عالي لقط، نوع عالمي سائد

       * S: عمل فردي لا يفتح عادة - مشابك إمداد الهواء؛ يطلق الزنبرك قطعة العمل تلقائيًا عند قطع الهواء

         ملاحظة: لا يوفر معيار MHC2 متغيرًا منفردًا مغلقًا عادةً (NC).

     -- الجزء الأوسط: خيار الجسم (الجسم القصير MHCA2 / متغير المنفذ الطرفي؛ فارغ = الطراز الأساسي للمنفذ الجانبي القياسي)

     - M9BW: مفتاح مغناطيسي

        * فارغ = لا يوجد مفتاح (حلقة مغناطيسية مثبتة مسبقًا، فتحة التثبيت فقط محجوزة)

        * M9BW / M9BL = مفتاح مغناطيسي عالمي للحالة الصلبة لتعليقات الموضع

     - اللاحقة: كمية المفاتيح المغناطيسية

        * فارغ = قطعتان قياسيتان (اكتشف موضع المشبك والتحرير)

        * S = مفتاح مغناطيسي واحد فقط

  2. مثال الطلب القياسي

    MHC2-16D-M9BW:القابض المحوري الزاوي القياسي MHC2، التجويف 16، مزدوج التمثيل، قطعتان من المفاتيح المغناطيسية M9BW، جسم المنفذ الجانبي القياسي.

مبدأ العمل والمزايا التنافسية الأساسية

  1. آلية التأرجح المحورية

     تدور الفكين حول المحور السفلي. تتوسع أطراف الفك إلى الخارج عند الفتح. مثالية للتثبيت من الجانب الخارجي حيث تتعرض المقابض المتوازية لخطر التداخل الميكانيكي بسبب عدم كفاية مساحة العمق. نطاق التأرجح: +30 درجة ~ -10 درجة.

  2. محرك المكبس المزدوج المتماثل

     يولد عزم دوران كبير لقط. يتأرجح كلا الفكين بشكل متزامن مع حمل متوازن. صمامات خانق مدمجة في اتجاه واحد، لا يلزم تركيبات إضافية للتحكم في السرعة لضبط سرعة الفتح/الإغلاق.

  3. جسم مدمج منخفض الارتفاع

     مخطط رفيع، رائع للمؤثرات النهائية للروبوت المصغر وتركيب الخزانة الضيقة.

  4. عملية خالية من الزيت

     شحم طويل الخدمة مملوء مسبقًا في المصنع، ومتوافق مع الهواء المضغوط الجاف المفلتر من أجل ركوب الدراجات بشكل مستمر.

  5. كشف الموقع المغناطيسي جاهز

     حلقة مغناطيسية مدمجة، تتعاون مع مفاتيح M9BW لنقل إشارة حالة الفك إلى PLC للحكم على وجود قطعة العمل.

  6. قاعدة تركيب متعددة الاتجاهات

     تحديد موقع فتحات الدبوس وفتحات التثبيت الملولبة على السطح السفلي؛ دعم التركيب الأفقي والرأسي. يمكن تركيب تركيبات مخصصة ممتدة على الفكين.

جدول المواصفات الفنية العامة الموحد

جدول عزم الدوران عند 0.5 ميجا باسكال (الوحدة: نيوتن · م)

مقارنة الاختيار: القابض الزاوي MHC2 مقابل القابض المتوازي MHZ2

دليل الاختيار خطوة بخطوة

  1. اختيار وضع التشغيل

     - أتمتة جماعية مستمرة على مدار 24 ساعة، تتطلب أقصى عزم دوران للتثبيت ← D مزدوج الفعل (السائد المفضل)

     - محطات الضغط / الختم الساخن، التحرير التلقائي لتجنب سحق قطع العمل بعد فقدان الطاقة → S رقم التمثيل الفردي

        سلسلة MHC2 القياسية بدون نوع إيقاف انقطاع التيار الكهربائي NC. إذا كان التثبيت الدائم بعد انقطاع التيار الكهربائي مطلوبًا، فاختر سلسلة MHZ2-C.

  2. حكم حالة العمل

  ✅ إعطاء الأولوية لـ MHC2 إذا:

     - عمق محدود للمعدات؛ يتداخل القابض الخطي المتوازي مع الإطار أثناء السفر

     - عملية التغذية الجانبية، انتزاع قطعة العمل من المحيط الخارجي

     -- المشبك الخارجي للعلب البلاستيكية الصغيرة، وأغطية الزجاجات، والأجزاء الأنبوبية

     - يتطلب الروبوت الصغير EOAT مخططًا قابضًا مدمجًا رفيعًا للغاية

  ❌ اختر MHZ2 بدلاً من ذلك إذا:

     - تحتاج قطعة العمل إلى تثبيت ثابت مركزي بدون عزم الدوران

     - مطلوب تركيبات مخصصة طويلة الأمد (خطر شديد في توهين عزم الدوران)

     - يعد تحديد موضع التكرار العالي للغاية ± 0.01 مم أمرًا إلزاميًا

     - يلزم تثبيت دائم لإيقاف التشغيل (NC مغلق عادةً).

  3. خيار كشف الإشارة

     - خط إنتاج أوتوماتيكي بالكامل مع تحديد قطعة العمل PLC ← تجهيز المفاتيح المغناطيسية M9BW

     - تركيب يدوي بسيط بدون منطق تلقائي → النموذج الأساسي بدون مفاتيح

سيناريوهات التطبيقات الصناعية النموذجية

     - أتمتة 3C: التثبيت الخارجي للعلب والموصلات البلاستيكية، وتجميع المكونات المصغرة

     - آلات التعبئة والتغليف: التقاط غطاء الزجاجة، النقل الجانبي لصناديق المواد الصغيرة

     - أدوات الفحص: الوضع الخارجي لقطع العمل الأنبوبية والأسطوانية

     - المستجيب النهائي للروبوت الصغير للاختيار الجانبي ووضعه في مساحة محدودة

     - المعدات المساعدة للقولبة بالحقن: إزالة واختيار الأجزاء البلاستيكية الدقيقة

الدوائر الهوائية القياسية المتطابقة

  1. الدائرة 1: دائرة القابض العامة ذات الفعل المزدوج

     وحدة خدمة الهواء AFC ← صمام الملف اللولبي 4V210 5/2 ← أنابيب PU6 ← القابض الزاوي MHC2 (مفاتيح M9BW السلكية إلى مدخل PLC)

  2. الدائرة 2: دائرة أمان فردية مفتوحة عادةً (تحرير تلقائي بعد انقطاع الطاقة)

     -- منظم الضغط AR ← صمام الملف اللولبي 3V 3/2 ← MHC2-XXS أحادي المفعول بدون قابض

احتياطات التشغيل والصيانة

     - تثبيت فلتر الهواء الدقيق من سلسلة AF بحجم 5μm في المنبع؛ الغبار الذي يدخل المفصل المحوري سوف يسبب التشويش.

     --تقليل طول تمديد لاعبا اساسيا. تؤدي التركيبات الأطول إلى تقليل القوة بشكل فعال وخطر انزلاق قطعة العمل.

     - تجنب الحمل الثقيل غريب الأطوار. تعمل القوة الأحادية الجانب على تسريع تآكل المسامير المحورية.

     - ضبط سرعة الفك تدريجيًا عن طريق الخانق المدمج؛ سوف يؤدي التأثير السريع عالي السرعة إلى إتلاف قطع العمل.

     - الأختام القياسية ليست مقاومة للأحماض والقلويات والمذيبات العضوية القوية؛ نسخة مخصصة من ختم مطاط الفلور للبيئات المسببة للتآكل.

ملخص جملة واحدة

     تعتمد القابض الهوائي المتأرجح الزاوي SOLH MHC2 آلية الفك الدوارة المتأرجحة مع أوضاع تشغيل D / S وخانق سرعة مدمج، وملف تعريف مدمج منخفض للتثبيت على الجانب الخارجي في محطات ضيقة العمق، ومتوافق مع المفاتيح المغناطيسية M9BW، المستخدمة على نطاق واسع لغطاء الزجاجة، والإسكان البلاستيكي والإمساك الجانبي للمكونات الصغيرة على 3C والتعبئة والتغليف ومعدات التشغيل الآلي للروبوت المصغر.
