مقدمة تفصيلية لمفتاح التأريض عالي الجهد الداخلي بتقنية Richge

    استنادًا إلى الأساس التجاري لشركة Richge Technology في مجال ملحقات المفاتيح الكهربائية عالية الجهد (التي كانت تركز سابقًا على الأجزاء العازلة ذات الجهد العالي، ومكونات مفاتيح التأريض، وما إلى ذلك)، تم وضع منتجات مفاتيح التأريض الداخلية ذات الجهد العالي كمعدات أمان أساسية لأنظمة الطاقة بمستويات جهد تبلغ 12 كيلو فولت ~ 40.5 كيلو فولت. يتم استخدامها بشكل أساسي في المحطات الفرعية الداخلية وغرف توزيع الطاقة ومطابقة المفاتيح الكهربائية ذات الجهد العالي لتلبية احتياجات حماية التأريض أثناء صيانة المعدات. تتوافق المنتجات مع معايير الصناعة مثل T/ZZB 2173-2021 "مفتاح التأريض الداخلي عالي الجهد AC بجهد 12 كيلو فولت إلى 40.5 كيلو فولت". وفيما يلي مقدمة مفصلة من الأبعاد الأساسية للمنتج:

I. نظرة عامة على المنتج وتحديد المواقع الأساسية

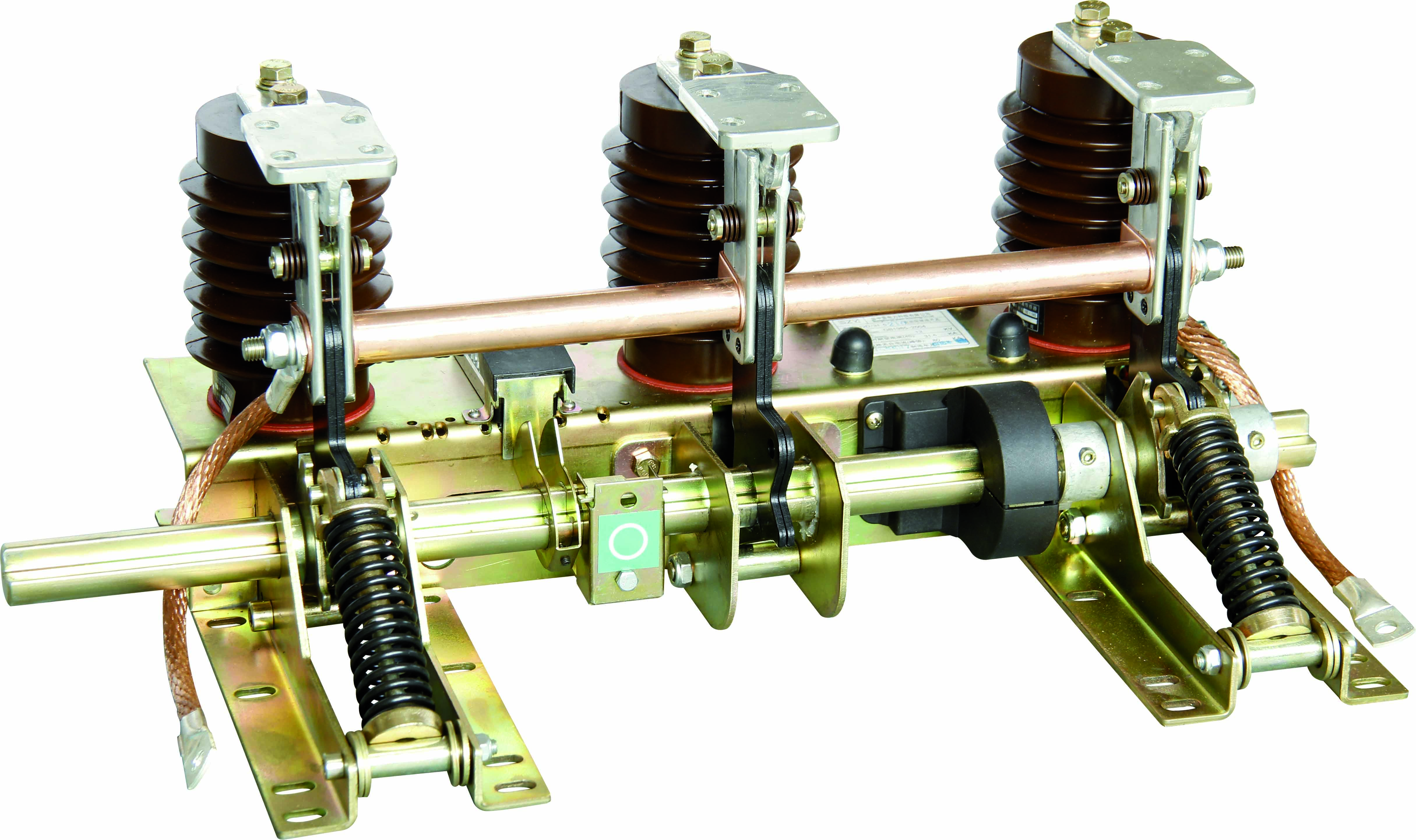

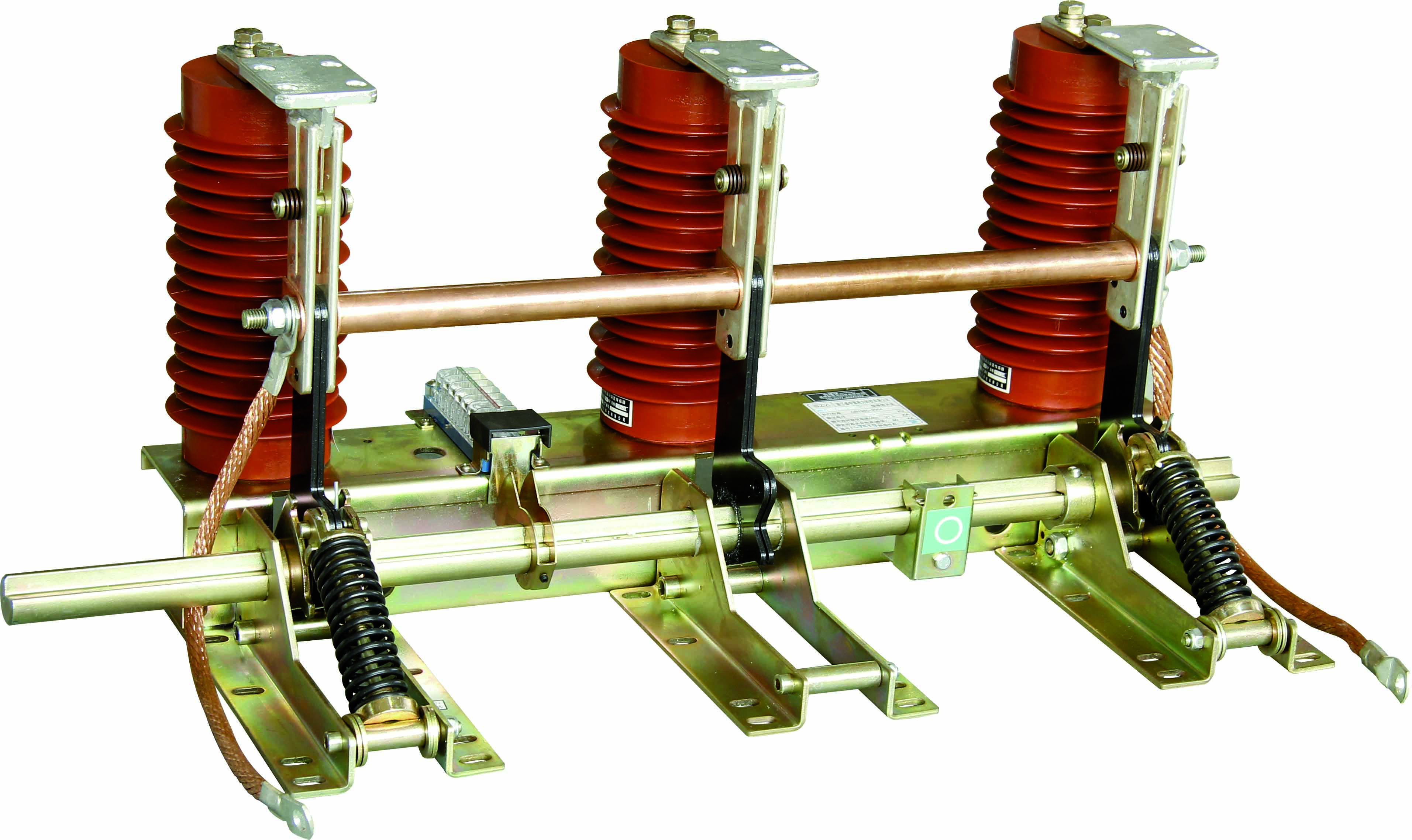

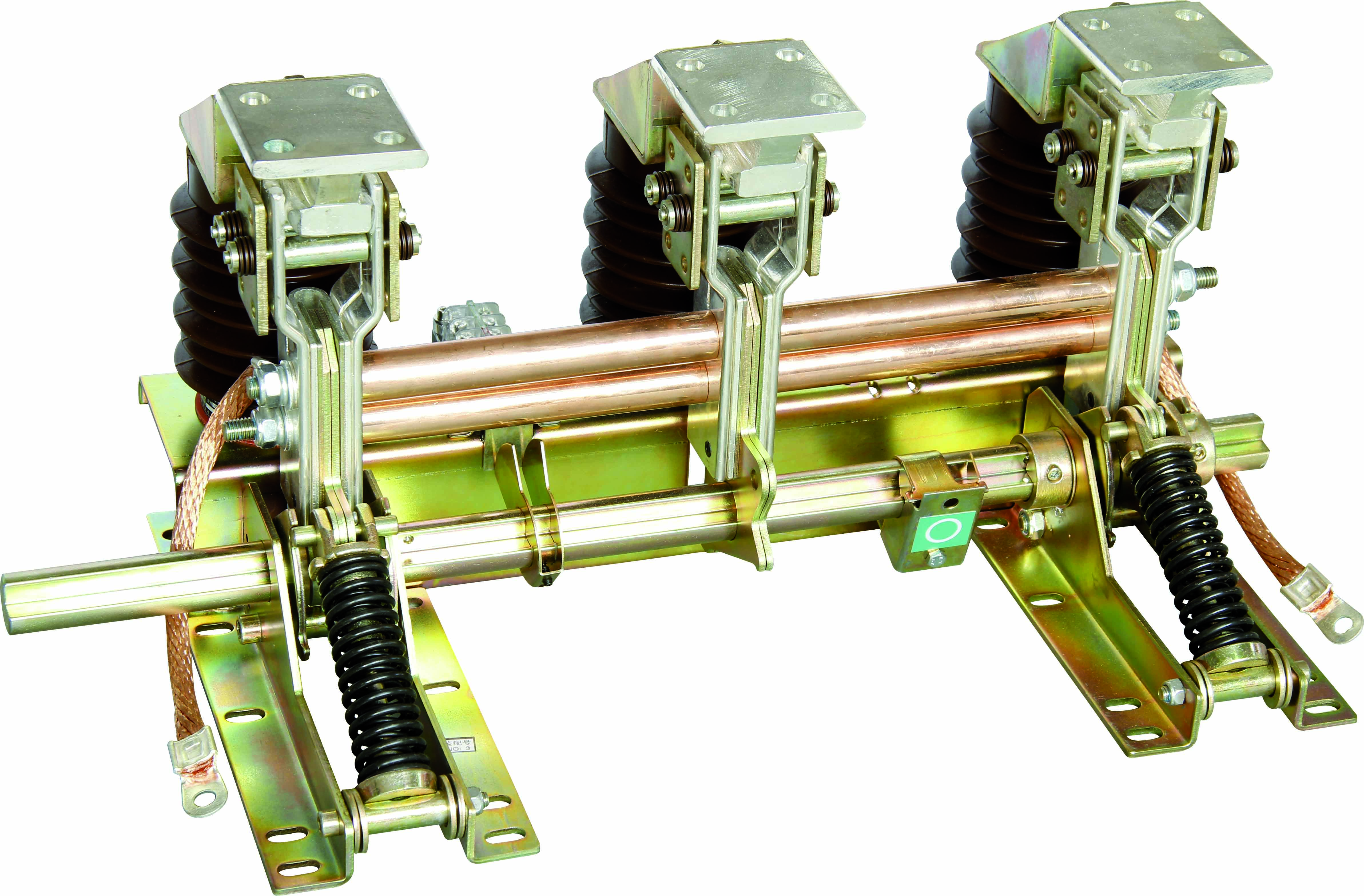

    مفتاح التأريض الداخلي عالي الجهد Richge هو جهاز تأريض ميكانيكي للسلامة، مصنف كمفتاح عزل. وتتمثل وظيفتها الأساسية في تشكيل دائرة تأريض موثوقة بين المعدات التي سيتم صيانتها وشبكة الطاقة أثناء صيانة المعدات ذات الجهد العالي (مثل قواطع الدائرة والمحولات والمفاتيح الكهربائية)، وإطلاق الشحنات المتبقية وتوفير "نقطة انقطاع واضحة" لمنع الصدمات الكهربائية الشخصية أو تلف المعدات الناجم عن إمدادات الطاقة غير المتوقعة.

3. أرسل بريدًا إلكترونيًا إلى البريد الإلكتروني لخدمة عملاء Richge لتقديم طلب للحصول على حل تقني مخصص.

• تكييف التردد: 50 هرتز (متوافق مع معايير نظام الطاقة المحلي).

• المزايا الأساسية: تكوين تآزر تقني مع ملحقات مفاتيح Richge ذات الجهد العالي (مثل الأعمدة العازلة وآليات التشغيل)، مع هيكل مدمج وتشغيل مرن ومقاومة للبيئات القاسية (التكيف مع السيناريوهات الداخلية المعقدة مثل الغبار وتقلبات درجة الحرارة والرطوبة).

ثانيا.المعلمات التقنية الرئيسية (الامتثال لمعيار T/ZZB 2173-2021)

    وفقًا لتصنيف مستوى الجهد، يتم عرض المعلمات التقنية الأساسية في الجدول التالي، والتي تلبي أيضًا المتطلبات الأساسية لـ GB/T 1985-2014 "مفاتيح عزل التيار المتردد عالية الجهد ومفاتيح التأريض":

ثالثا. التصميم الهيكلي ومبدأ العمل

3.1 الهيكل الأساسي (تصميم معياري لسهولة التركيب والصيانة)

    بالإشارة إلى بنية الصناعة الناضجة والدمج مع مزايا عملية الملحقات الخاصة بـ Richge، يتكون المنتج بشكل أساسي من المكونات التالية:

• الدعامة: يتم تشكيلها عن طريق الثني البارد واللحام للصفائح الفولاذية الرقيقة، مع معالجة سطحية مضادة للتآكل (الجلفنة/الرش) لضمان القوة الهيكلية.

• مجموعة سكين التأريض: تشكيل مسحوب على البارد من النحاس الأحمر T2، صلابة طبقة طلاء الفضة الملامسة ≥HV120 (تقليل مقاومة التلامس وتحسين مقاومة التآكل)؛

• اتصال ثابت: مع تصميم حافة السكين، بالتعاون مع زنبرك القرص لتحقيق اتصال موثوق به وتجنب التسخين غير المحكم.

• آلية التشغيل: تدعم الأوضاع المزدوجة اليدوية/الكهربائية (يتضمن الطراز الكهربائي وحدة محرك)، ومتكاملة مع هيكل تخزين الطاقة بزنبرك الضغط.

• مكونات العزل: تعتمد عوازل راتنجات الإيبوكسي عملية القولبة بالضغط الأوتوماتيكية APG (قوة عزل عالية، تفريغ جزئي منخفض).

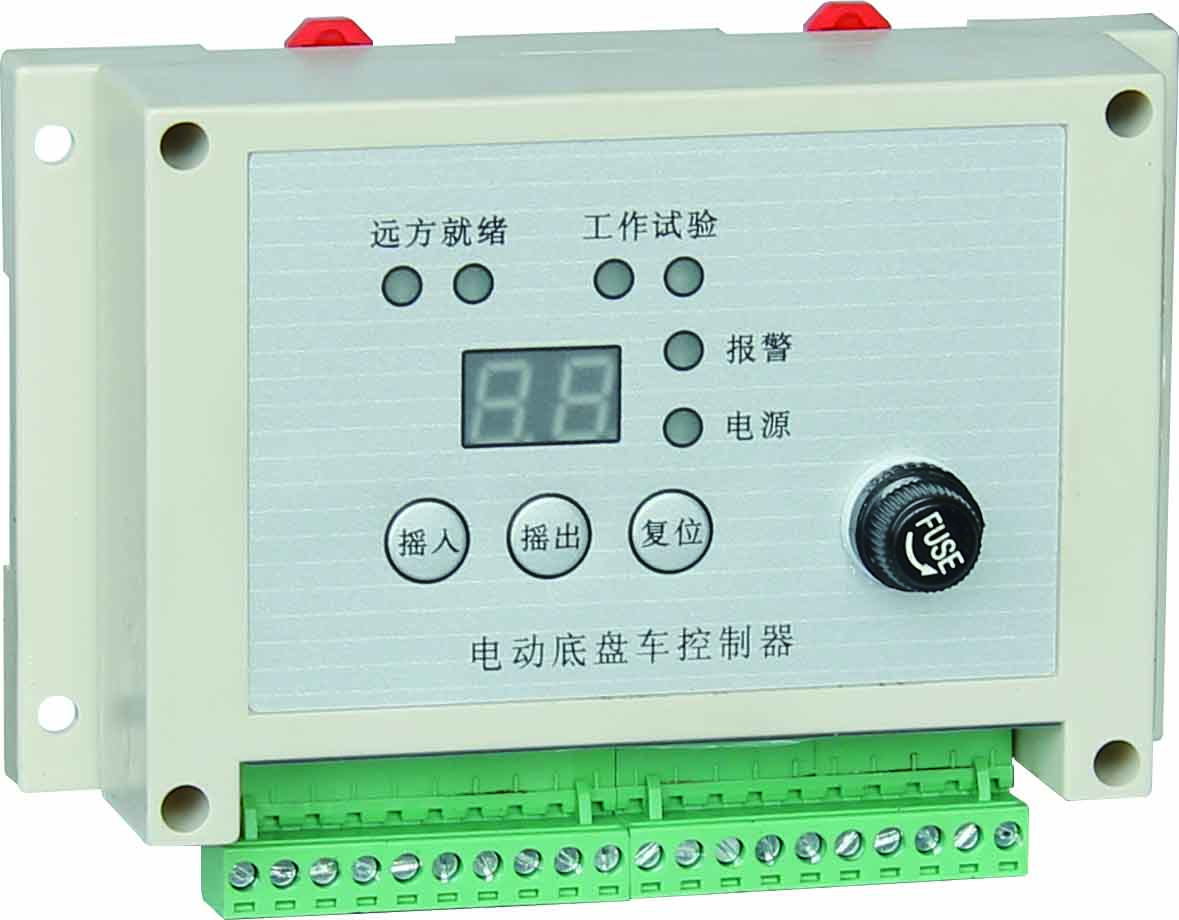

• وحدة التحكم الذكي (اختياري): تتضمن حماية من توقف المحرك (≥5 مرات من التيار المقنن)، وحماية الحد الزمني للتشغيل، وحماية من تقلبات الجهد (القيمة المقدرة بنسبة 80%-120%)، ودرجة الحماية IP3X.

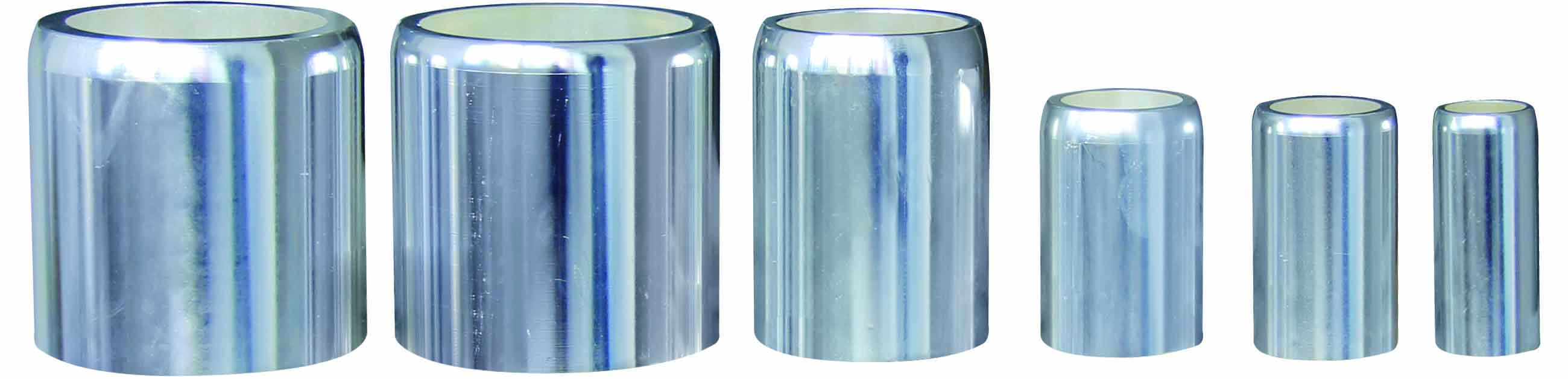

• المكونات المساعدة: الغلاف الموصل (عزل العزل)، التوصيل المرن (تعويض خطأ التركيب)، مستشعر الموضع (حالة الفتح والإغلاق).

3.2 مبدأ العمل (مدفوعًا بتخزين طاقة زنبرك الضغط، بشكل مستقل عن سرعة التشغيل اليدوي)

(1) عملية الإغلاق

1. قم بقيادة آلية التشغيل يدويًا/كهربائيًا، ويتم نقل عزم الدوران إلى العمود الرئيسي، والتغلب على عزم دوران المقاومة لدفع ذراع الكرنك للدوران؛

2. يمر قضيب تشغيل سكين التأريض عبر النقطة الميتة لزنبرك الضغط، ويطلق زنبرك الضغط الطاقة على الفور لدفع سكين التأريض للإغلاق بسرعة؛

3. بعد الإغلاق في مكانه، تكون سكينة التأريض على اتصال وثيق مع شفة التلامس الثابتة من خلال زنبرك القرص لتشكيل دائرة تأريض موثوقة.

(2) عملية الفتح

1. تطبق آلية التشغيل عزم الدوران العكسي، ويتغلب العمود الرئيسي على عزم الدوران الرئيسي وقوة الزنبرك لدفع ذراع الكرنك للدوران في الاتجاه المعاكس؛

2. يمر نابض ضغط سكين التأريض عبر النقطة الميتة مرة أخرى لإكمال تخزين الطاقة (التحضير للإغلاق التالي)؛

3. بعد الفتح في مكانه، فإن مسافة فتح القطع تتوافق مع المتطلبات القياسية، مما يشكل عزلًا كهربائيًا واضحًا.

تردد الطاقة تحمل الجهد (كيلو فولت، 1 دقيقة)

4.1 وظائف السلامة الأساسية

1. حماية التعشيق القسري: تحقيق التعشيق الميكانيكي/الكهربائي مع المفتاح الرئيسي لمجموعة المفاتيح الكهربائية ذات الجهد العالي (عندما لا يتم فتح المفتاح الرئيسي، لا يمكن إغلاق مفتاح التأريض؛ وعندما يتم إغلاق مفتاح التأريض، لا يمكن إغلاق المفتاح الرئيسي) لمنع سوء التشغيل؛

2. تحرير الشحنة المتبقية: قم بتفريغ الشحنات المتبقية في المعدات بسرعة بعد التأريض لتجنب الصدمة الكهروستاتيكية أثناء الصيانة؛

3. قدرة تصنيع الدائرة القصيرة: يمكن لأداء تصنيع الفئة E2 التعامل مع أخطاء الدائرة القصيرة المفاجئة أثناء الصيانة لتجنب احتراق المعدات؛

4. تصور الحالة: مُجهز بمؤشر الموقع الميكانيكي (علامات الفتح/الإغلاق الواضحة)، وجهاز العرض المباشر الاختياري (يتوافق مع لوائح DL408-91).

4.2 سيناريوهات التطبيق النموذجية

• المحطات الفرعية الداخلية: تستخدم مع قواطع دوائر 12 كيلو فولت ~ 40.5 كيلو فولت ومفاتيح عزل لتأريض صيانة قضبان التوصيل والمحولات.

• مطابقة مجموعة المفاتيح الكهربائية ذات الجهد العالي: قم بتشكيل "تآزر الجهد العالي والمنخفض" مع ملحقات مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من Richge، والتي تتكيف مع MNS وGCS والخزانات الأخرى، كمكونات تأريض للصيانة للخزانات الصادرة وخزائن القياس.

• أنظمة توزيع الطاقة الصناعية: حماية الصيانة للمعدات ذات الجهد العالي (مثل المحركات ذات الجهد العالي، وخزائن المقومات) في المصانع الكبيرة ومحطات الطاقة المملوكة للمناجم.

• سيناريوهات الطاقة الجديدة: التأريض الآمن لأجهزة توزيع الطاقة الداخلية (مثل المفاتيح الكهربائية 35 كيلو فولت) في محطات تعزيز الطاقة الكهروضوئية/طاقة الرياح.

خامساً: نقاط التثبيت والصيانة

5.1 متطلبات التثبيت الرئيسية

1. التكيف الأساسي: خطأ استواء سطح التثبيت ±1mm/m، ومقاومة حلقة التأريض ≥0.5Ω (يجب أن تكون متصلة بشكل موثوق بشبكة تأريض المحطة)؛

2. تعاون التعشيق: تأكد من أن آلية التعشيق مع المفتاح الرئيسي لمجموعة المفاتيح الكهربائية تعمل بسلاسة دون تشويش (يوصى باستخدام ملحقات التعشيق الأصلية من Richge للحصول على توافق أفضل)؛

3. الأسلاك الكهربائية: يجب أن يتوافق اتصال خط التحكم للنموذج الكهربائي مع مستوى الجهد (مثل AC220V / DC220V)، ويلبي عزم الدوران المشدود لمحطات الأسلاك متطلبات الدليل؛

4. اختبار القبول: بعد التثبيت، من الضروري اختبار عدم التزامن في الفتح والإغلاق، ومقاومة الحلقة وأداء العزل (تردد الطاقة يتحمل الجهد، واختبار التفريغ الجزئي).

5.2 الصيانة الدورية واستكشاف الأخطاء وإصلاحها

(1) دورة الصيانة والمحتوى

(2) استكشاف الأخطاء وإصلاحها الشائعة

• إغلاق التشويش: تحقق مما إذا كان الاتصال بين ذراع الكرنك والعمود الرئيسي مفككًا، أو ما إذا كان الاتصال مشوهًا (يجب استبدال الأجزاء المشوهة)؛

• مقاومة التلامس المفرطة: تلميع طبقة أكسيد التلامس، أو إضافة طلاء الفضة (أو استبدال مجموعة التلامس)؛

• فشل التشغيل الكهربائي: تحقق مما إذا كان قد تم تشغيل نظام الحماية من توقف المحرك (يلزم إعادة ضبط وحدة التحكم)، أو ما إذا كان ترس القيادة متآكلًا؛

1. قم بقيادة آلية التشغيل يدويًا/كهربائيًا، ويتم نقل عزم الدوران إلى العمود الرئيسي، والتغلب على عزم دوران المقاومة لدفع ذراع الكرنك للدوران؛

سادسا. الامتثال للمعايير والالتزام بالجودة

6.1 المعايير المتوافقة

• معيار المجموعة: T/ZZB 2173-2021 "مفتاح التأريض الداخلي عالي الجهد للتيار المتردد بجهد 12 كيلو فولت ~ 40.5 كيلو فولت"؛

• المعيار الوطني: GB/T 1985-2014 "مفاتيح عزل التيار المتردد عالية الجهد ومفاتيح التأريض"، GB/T 11022-2020 "المتطلبات الفنية المشتركة لمفاتيح التوزيع الكهربائية ذات الجهد العالي ومعايير معدات التحكم"؛

• معيار الاختبار: GB/T 14598.26-2015 "التوافق الكهرومغناطيسي - تقنيات الاختبار والقياس - اختبار مناعة التفريغ الكهروستاتيكي" (اختبار EMC)، اختبار رش الملح (التحقق الثلاثي).

6.2 الالتزام بالجودة

• فترة ضمان المنتج: سنة واحدة (باستثناء الأضرار البشرية أو القوة القاهرة)؛

• ضمان الحياة: عندما يصل العمر الميكانيكي إلى الفئة M2 (10,000 مرة)، يظل الأداء الرئيسي مطابقًا للمتطلبات القياسية؛

• دعم الخدمة: توفير إرشادات التثبيت والتدريب على الصيانة وتوريد قطع الغيار (يمكن الحصول على الدعم من خلال موقع Richge الرسمي أو خدمة العملاء).

سابعا. طرق الحصول على معلومات تفصيلية

    للحصول على دليل المنتج الكامل لمفتاح التأريض الداخلي عالي الجهد من Richge Technology (بما في ذلك معلمات الطراز المحددة ورسومات التثبيت وتقارير الاختبار)، يمكنك استخدام الطرق التالية:

1. قم بزيارة موقع Richge الرسمي (www.richgeswitchgear.com) واستفسر في قسم "المنتجات عالية الجهد" أو قسم "التنزيل الفني"؛

2. اتصل بقسم مبيعات Richge (WhatsAPP: +86 189 5893 8078) واشرح المتطلبات (مثل مستوى الجهد، وما إذا كانت هناك حاجة للتحكم الكهربائي)؛

3. أرسل بريدًا إلكترونيًا إلى البريد الإلكتروني لخدمة عملاء Richge لتقديم طلب للحصول على حل تقني مخصص.
