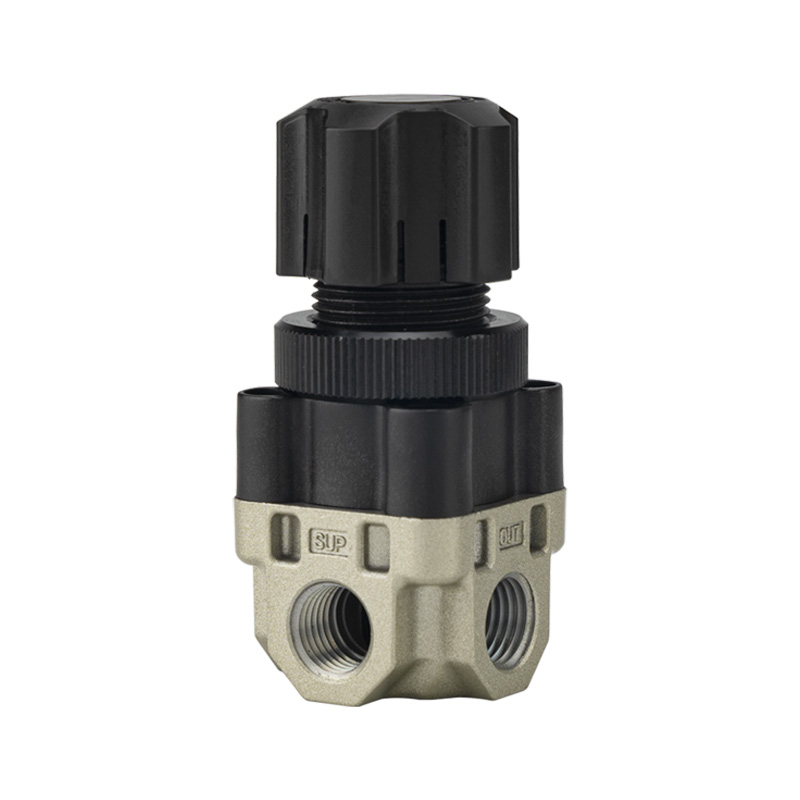

منظم الضغط المدمج من سلسلة ARX

ماركة:SOLH من شركة Richge Technology (睿其格科技)

تحديد موضع المنتج

     سلسلة ARX، التي يهيمن عليها طراز ARX20، عبارة عن منظم تخفيف مكبس صغير يدعم أقصى ضغط مدخل يبلغ 2.0 ميجا باسكال. تستهدف المعدات المدمجة المزودة بإمدادات الهواء عالية الضغط وسيناريوهات الضبط الدقيق للتدفق الصغير، فهي تدمج البعد الصغير، وعدم نزيف الهواء المستمر، وسعة التدفق الكبيرة وتصميم الأنابيب المرنة متعدد المنافذ.

الهيكل ومبدأ العمل

     --هيكل المكبس ذو المفعول المباشر مع وظيفة تخفيف مدمجة

     - يصل أقصى ضغط عمل للمدخل إلى 2.0 ميجا باسكال، وهو ما يتجاوز حد 1.0 ميجا باسكال لمنظمات AR العادية

     - صفر استهلاك هواء ثابت بدون نزيف هواء دائم

     --مدخل إمداد واحد متطابق مع ثلاثة منافذ إخراج مستقلة لأنابيب متنوعة

     --البعد الإجمالي المصغر: عرض 35 مم، طول 80 مم، الوزن الصافي 110 جرام فقط

الميزات الرئيسية الأساسية

1. مقاومة عالية لضغط المدخل (الميزة الأساسية)

     أقصى ضغط العمل: 2.0MPa؛ ضغط إثبات: 3.0MPa. يتوفر إصداران للضغط قابلان للتعديل: ARX20 لنطاق واسع يبلغ 0.05-0.85 ميجا باسكال، وARX21 للتحكم الدقيق في الضغط المنخفض 0.05-0.30 ميجا باسكال.

2. جسم مدمج وخفيف الوزن للغاية

    الحجم الإجمالي 35 مم × 80 مم، ووزن 110 جرام فقط، مدمج بشكل مثالي في مساحات التثبيت الضيقة ومعدات التشغيل الآلي المتكاملة.

3. صفر فقدان للهواء وإخراج تدفق مرتفع

     لا يوجد استهلاك مستمر للهواء للحصول على أداء متميز في توفير الطاقة. تضاعف قدرتها على التدفق قدرة المنظمات العادية في نفس فئة الحجم.

4. منافذ مخرج ثلاثية للتخطيط المرن

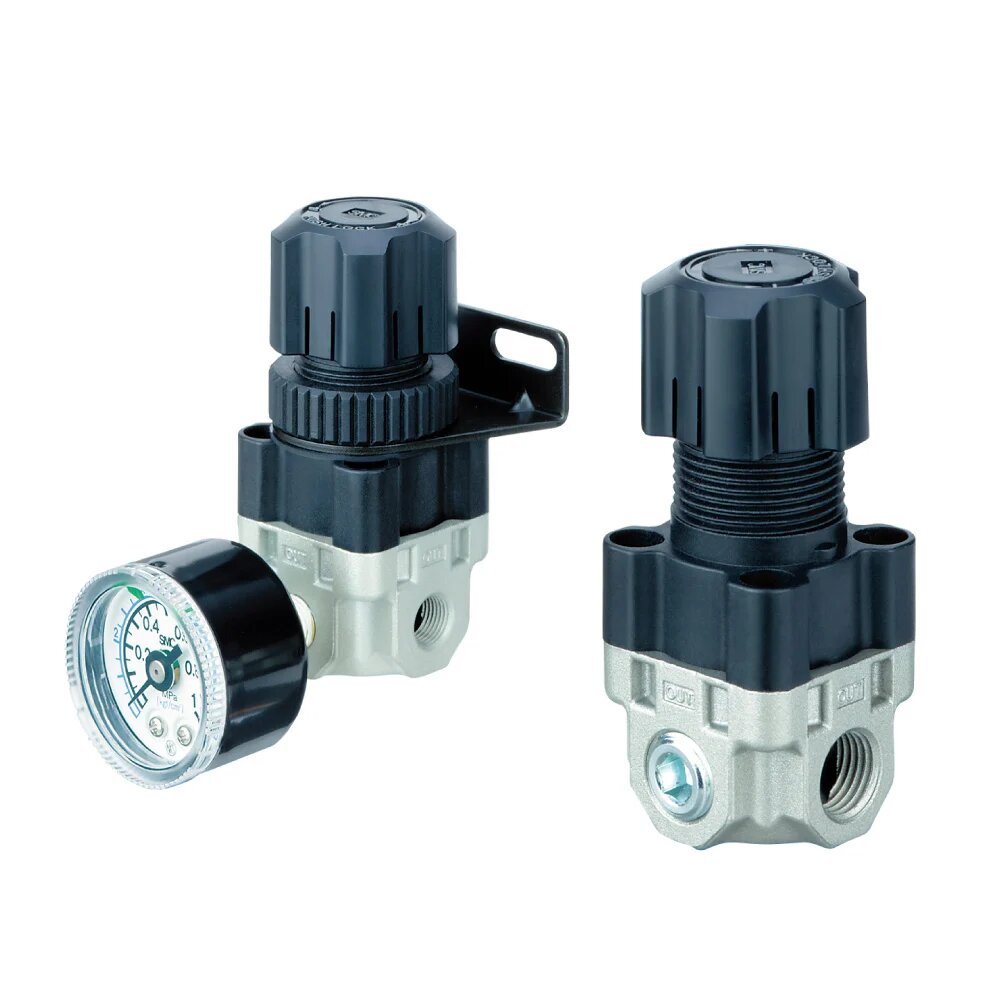

     تدعم ثلاثة منافذ إخراج توزيع الغاز متعدد القنوات أو تركيب مقياس الضغط أو إغلاق القابس الفارغ. منفذ قياس Rc1/8 محجوز، وقوس التثبيت الاختياري يتيح التثبيت متعدد الاتجاهات.

5. عملية مستقرة وخالية من الصيانة

     نطاق درجة الحرارة المطبق: -5 درجة مئوية ~ +60 درجة مئوية. يقوم تخفيف الضغط التلقائي بتحرير الضغط الزائد لحماية الدائرة. يقلل الهيكل الداخلي الخالي من التشحيم من عبء أعمال الصيانة اليومية.

جدول المواصفات الفنية

شرح كود النموذج

مثال: ARX20-01GB

     --ARX: رمز سلسلة المنتج

     --20: نطاق الضغط القياسي؛ 21: نطاق الضغط المنخفض

     --01: حجم المنفذ 1/4"

     --G = خيط G / N = خيط Rc / F = خيط NPT

     --ب: مجهزة بقوس تثبيت؛ P: نوع تركيب اللوحة

     --Suffix G: يأتي مع مقياس ضغط مطابق

سيناريوهات التطبيق النموذجية

     ضواغط الهواء الصغيرة ذات الضغط العالي 2.0MPa، معدات نفخ الهواء الدقيقة وتوزيع السوائل، آلات أتمتة تعمل بالهواء المضغوط مدمجة، دوائر اختبار الهواء عالي الضغط، أدوات تحليلية مخبرية، لا تتطلب أي تسرب وإخراج ضغط مستقر.

ملخص جملة واحدة

     يدعم منظم المكبس المدمج ARX ضغط مدخل عالي 2.0 ميجا باسكال مع استهلاك هواء صفر، ومنافذ إخراج ثلاثية ومعدل تدفق موسع، وهو بمثابة الحل الأمثل للتحكم في الضغط الهوائي منخفض التدفق عالي الضغط وصغير الحجم.
