مقدمة تفصيلية لقواطع دوائر Richge Technology SF6

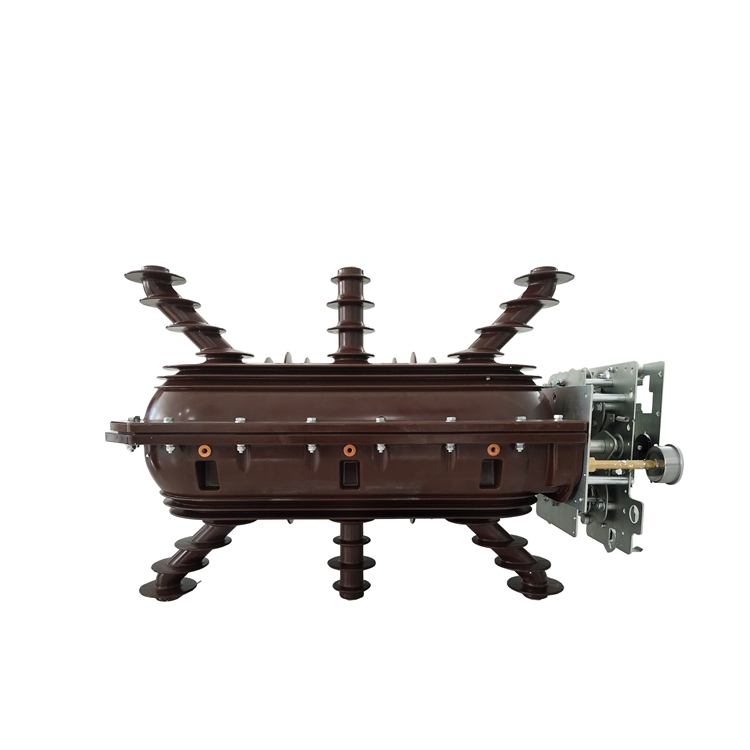

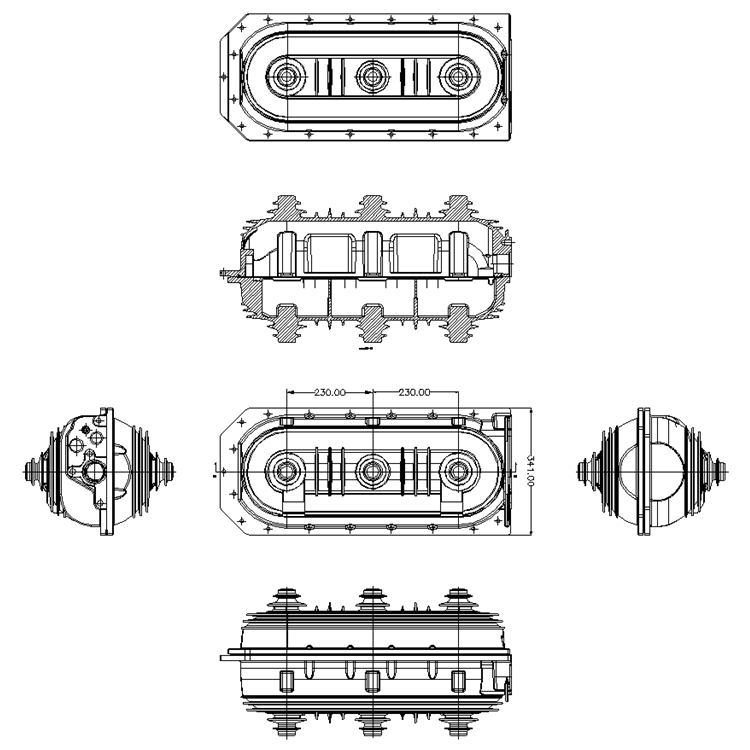

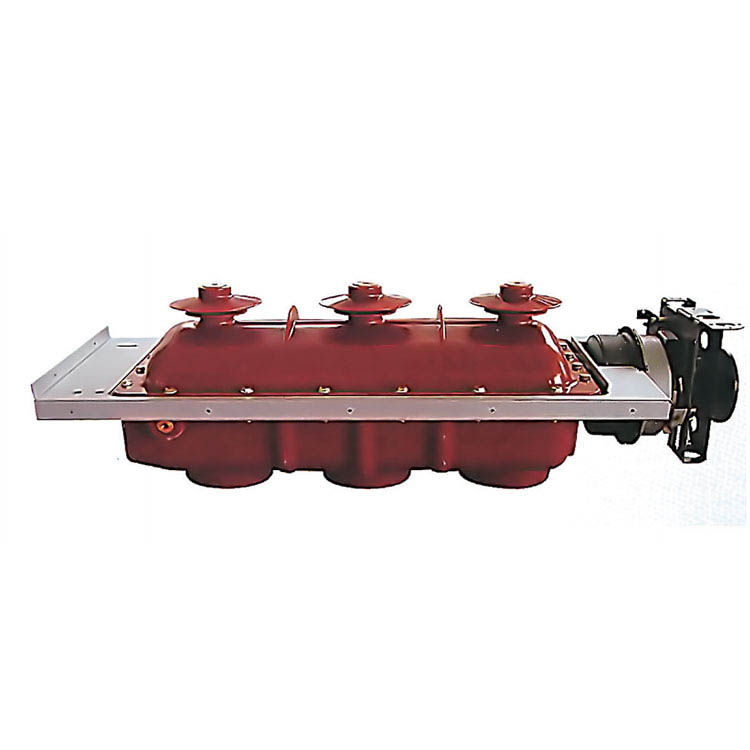

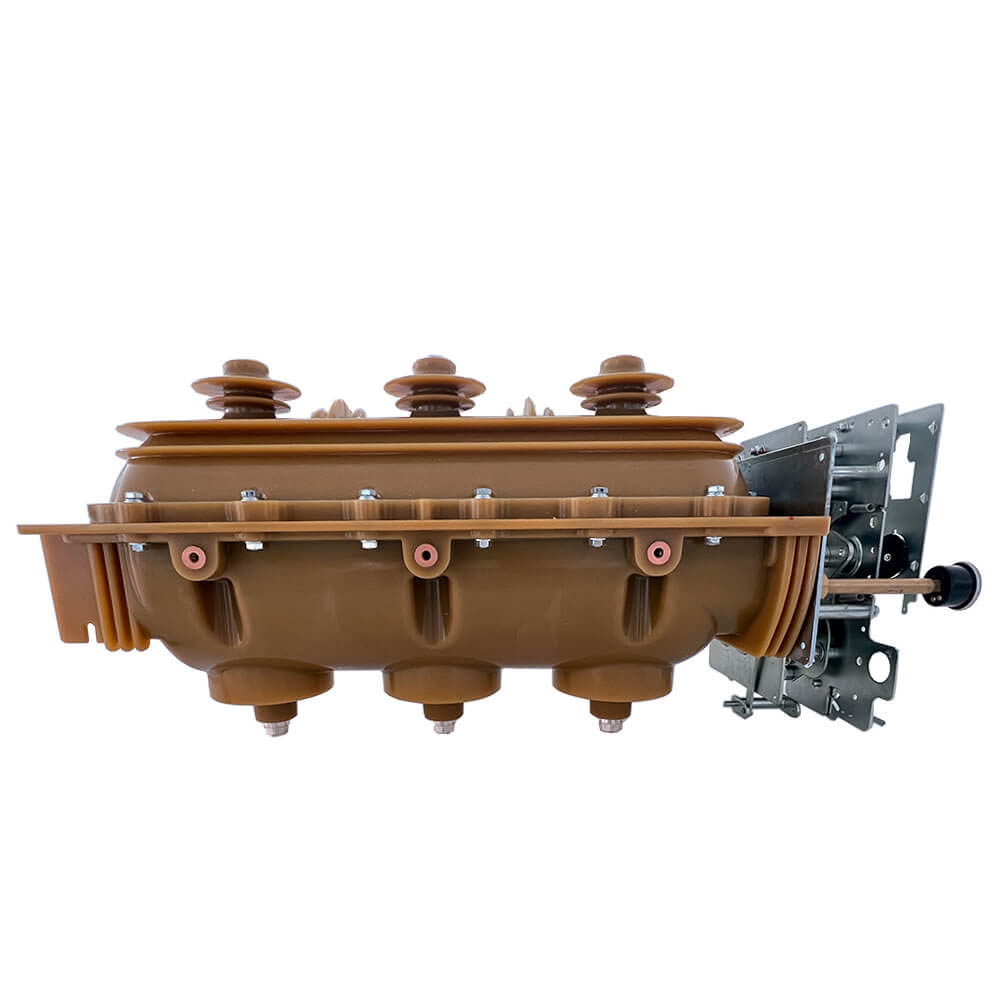

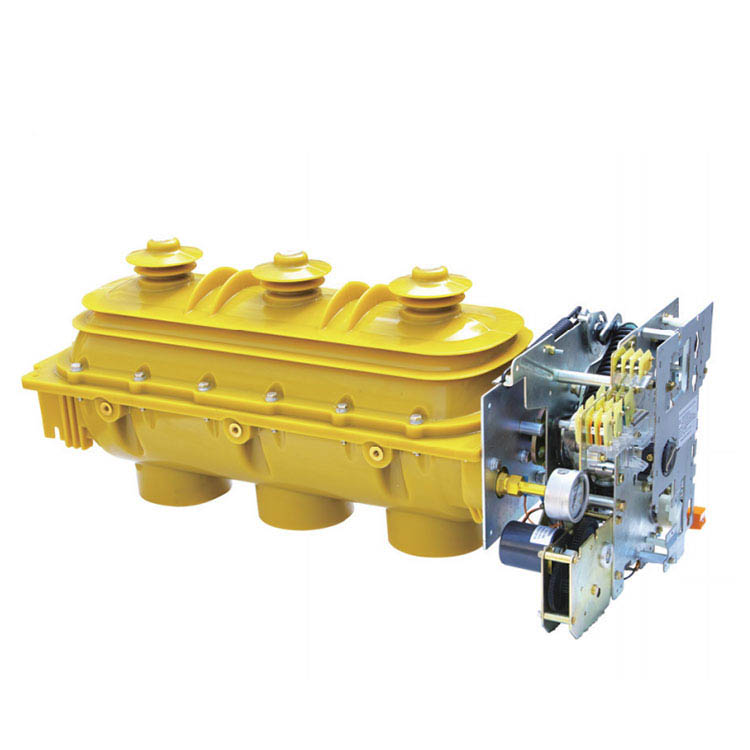

    تركز Richge Technology بشكل أساسي على تصنيع ملحقات المفاتيح الكهربائية ذات الجهد المنخفض، ومكونات المفاتيح الكهربائية ذات الجهد العالي، وسلسلة قواطع الدائرة الداخلية/الخارجية. يوفر ما يلي مقدمة احترافية لقواطع الدائرة SF6 كمرجع.

I. نظرة عامة أساسية على قاطع الدائرة SF6

    قاطع الدائرة SF6 عبارة عن قاطع دائرة عالي الجهد يستخدم غاز سداسي فلوريد الكبريت (SF6) كوسط عازل وإطفاء القوس الكهربائي، ويستخدم على نطاق واسع في مجالات النقل والتوزيع لأنظمة الطاقة.

الميزات الأساسية:

• أداء عزل ممتاز: قوة العزل لغاز SF6 تبلغ 2.5-3 مرات قوة عزل الهواء، مما يمكن أن يقلل بشكل كبير من حجم المعدات.

• قدرة فائقة على إطفاء القوس: موصلية عالية لعمود القوس، ووقت قوس قصير (2-2.5 دورة)، وقدرة كسر كبيرة (تصل إلى 80 كيلو أمبير).

• لا يوجد خطر الحريق: غاز SF6 غير قابل للاشتعال ويتمتع بدرجة عالية من الأمان.

• عمر خدمة طويل: يمكن أن يصل العمر الكهربائي إلى أكثر من 25 عامًا، مع دورة صيانة طويلة وتكرار صيانة منخفض.

ثانيا. مبدأ العمل والهيكل

2.1 مبدأ العمل

آلية إطفاء القوس:

1. أثناء الفتح، تنفصل نقاط الاتصال المتحركة والثابتة لتوليد قوس، مما يتسبب في تحلل غاز SF6 إلى ذرات S وF وأيونات موجبة/سالبة عند درجة حرارة عالية.

2. تلتقط جزيئات غاز SF6 الإلكترونات الحرة لتكوين أيونات سالبة، مما يقلل من توصيل عمود القوس ويسرع انقراض القوس.

3. بعد إطفاء القوس، يستعيد الغاز حالة العزل الأصلية.

تداول الغاز:من خلال اعتماد نوع غاز الضغط أو مبدأ نوع الطاقة الذاتية، يتم توليد تدفق الغاز من خلال المكبس أو طاقة القوس لإطفاء القوس بسرعة واستعادة العزل.

2.2 الهيكل الرئيسي

ثالثا. الأنواع والمعايير الفنية لقواطع الدائرة SF6 التي تنتجها شركة Richge Technology

3.1 الأنواع الرئيسية

1. مصنفة حسب الهيكل:

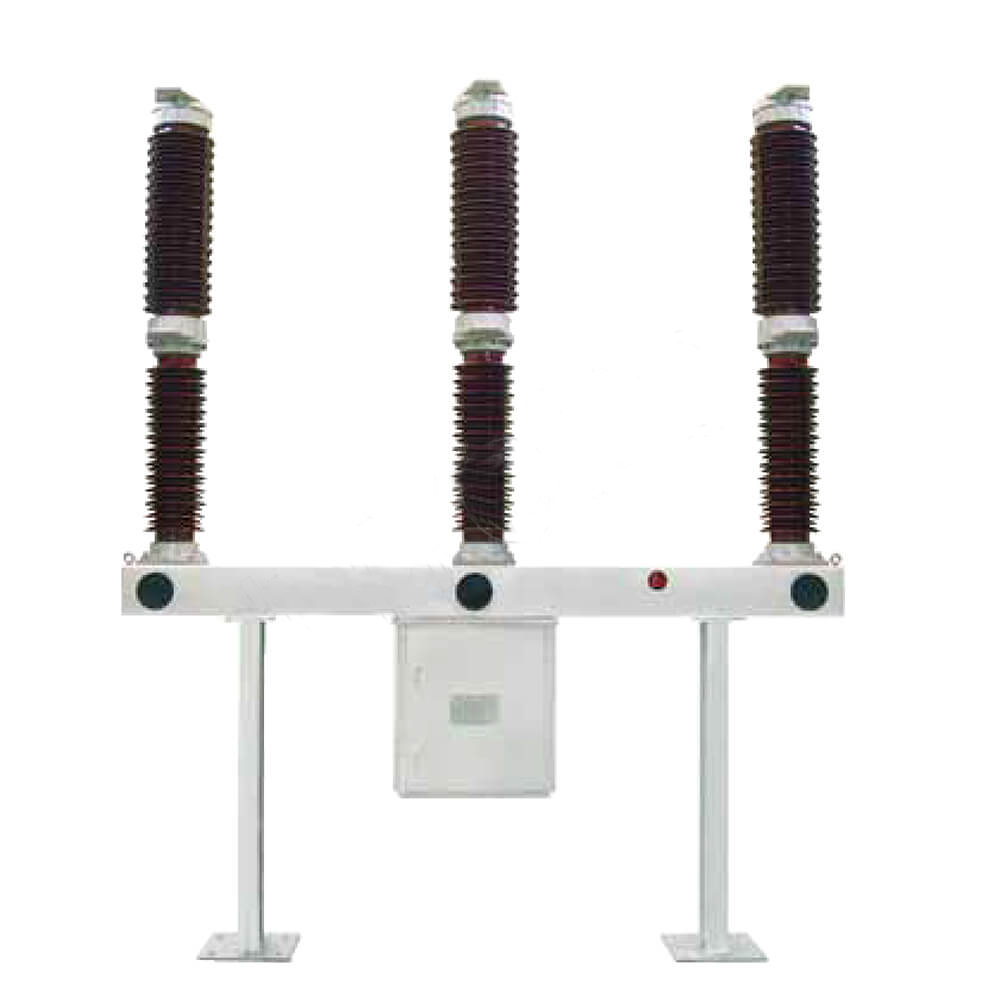

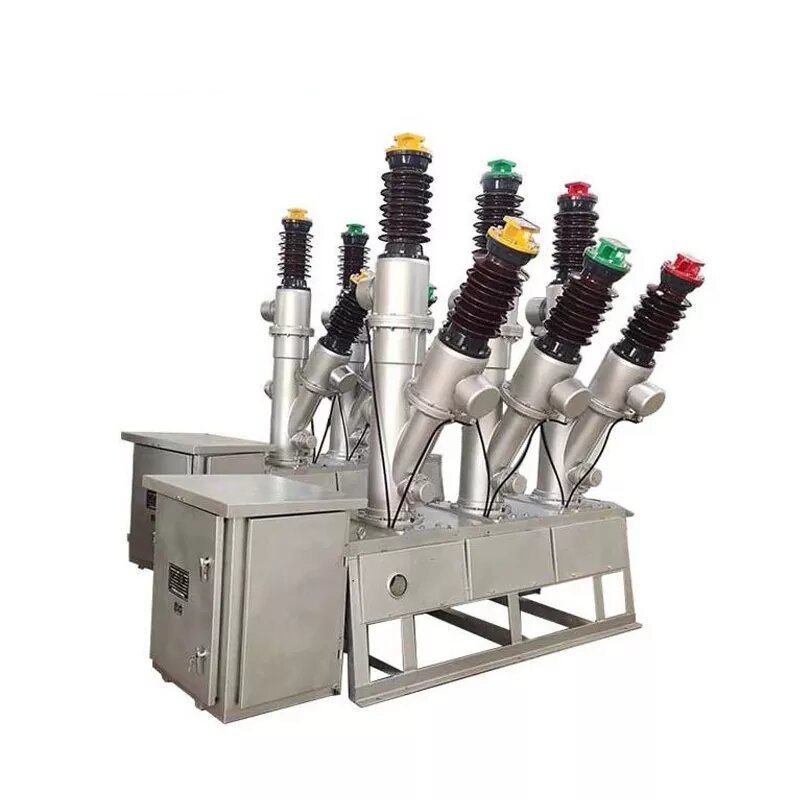

• نوع العمود الخزفي: مستقل ثلاثي الطور، كبير الحجم، مناسب للأماكن الخارجية (مثل نوع FA4-550)

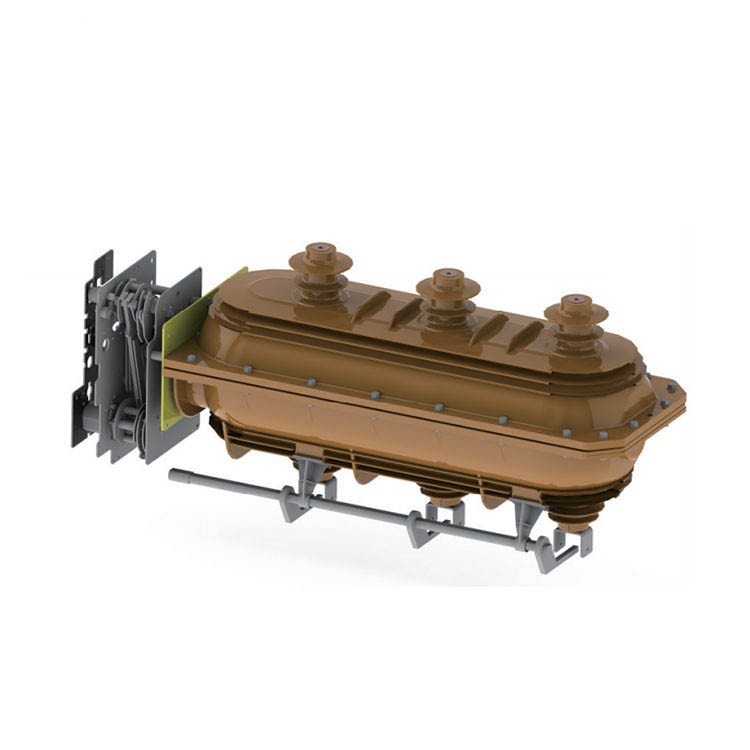

• نوع الخزان (نوع الخزان الأرضي): خزان مشترك ثلاثي الطور، هيكل مدمج، أداء زلزالي جيد، سهولة الصيانة

• قاطع الدائرة الكهربائية في المعدات الكهربائية المدمجة لنظام المعلومات الجغرافية: مدمج مع فاصل، ومفتاح التأريض، وما إلى ذلك في غلاف مغلق

2. مصنفة بطريقة إطفاء القوس:

• نوع الضغط المفرد: ضغط واحد فقط داخل غرفة الإطفاء القوسي، هيكل بسيط، يستخدم على نطاق واسع

• نوع الضغط المزدوج: مع غرف الهواء ذات الضغط العالي والمنخفض، أداء أفضل لإطفاء القوس الكهربائي ولكن هيكل معقد

3.2 المعلمات التقنية الرئيسية

رابعا. مزايا وسيناريوهات التطبيق لقواطع الدائرة SF6

4.1 مزايا المنتج

1. أداء كسر ممتاز: يمكن أن يطفئ الأقواس بسرعة، بالكاد يولد تقطيع الجهد الزائد، ويحمي المعدات والخطوط

2. الموثوقية العالية: الهيكل المختوم يقلل من تأثير البيئة الخارجية، وهو مناسب لمختلف الظروف المناخية القاسية

3. انخفاض مستوى الضجيج: ضجيج التشغيل أقل من 85dB، مما يحسن بيئة العمل

4. مساحة أرضية صغيرة: هيكل مدمج، مناسب بشكل خاص للمحطات الفرعية الحضرية والأماكن ذات المساحة المحدودة

5. مستوى الذكاء العالي: يمكن دمج نظام المراقبة لمراقبة كثافة الغاز ودرجة الحرارة وحالة التشغيل في الوقت الحقيقي

4.2 سيناريوهات التطبيق

• نظام نقل الطاقة: حماية ومراقبة خطوط نقل الجهد الفائق 500 كيلو فولت وما فوق

• المحطة الفرعية: تستخدم كمعدات حماية للمحولات الرئيسية وقضبان التوصيل

• شبكة الطاقة الصناعية: توزيع الطاقة ذات الجهد العالي لمحطات الطاقة ذاتية الخدمة في المصانع الكبيرة والمناجم وغيرها.

• التوصيل بشبكة الطاقة الجديدة: معدات الحماية لمحطات التعزيز في مزارع الرياح ومحطات الطاقة الكهروضوئية

• شبكة الطاقة الحضرية: المكون الأساسي لمجموعة المفاتيح الكهربائية المدمجة لنظم المعلومات الجغرافية

خامساً: نقاط التثبيت والصيانة

5.1 متطلبات التثبيت

1. إعداد الأساس:

• خطأ في الاستواء <1 مم/م لضمان استقرار المعدات

• نظام التأريض المثالي، مقاومة التأريض <0.5Ω

2. معالجة الغازات:

• كشف تسرب الغاز قبل التركيب، يجب أن يكون معدل التسرب السنوي أقل من 1‰

• قم بالإخلاء إلى أقل من 133 باسكال واحتفظ به لأكثر من ساعتين، ثم املأ بغاز SF6 المؤهل بعد التأكد من عدم وجود تسرب

• يتوافق ضغط تعبئة الغاز بشكل صارم مع متطلبات دليل المنتج، ويتم التحكم في الخطأ ضمن ±0.02MPa

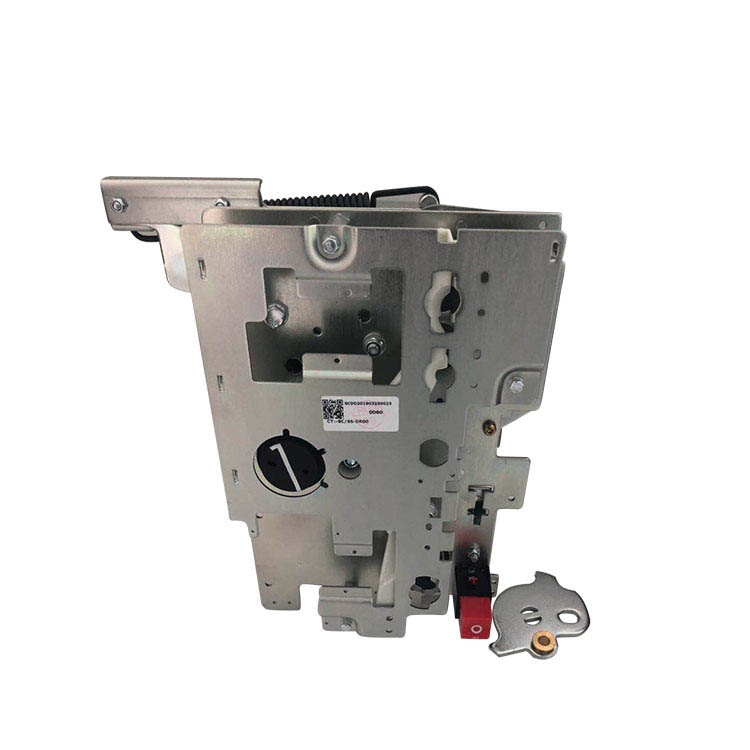

3. تعديل الآلية:

• وقت الفتح والإغلاق وضبط التزامن يتوافق مع المتطلبات الفنية

• آلية التشغيل مرنة بدون تشويش

• يقوم المفتاح المساعد بالتبديل بدقة مع ردود فعل الإشارة العادية

5.2 طرق الصيانة

عناصر الفحص الدوري:

صيانة خاصة:

• تجديد الغاز: عندما ينخفض ​​الضغط إلى قيمة الإنذار (عادة أقل بمقدار 0.05 ميجا باسكال من الضغط المقدر)، قم بتجديد الغاز في الوقت المناسب

• استبدال الغاز: بعد انقطاع تيار العطل الشديد، تحقق من جودة الغاز واستبدله إذا لزم الأمر

• معايرة مرحل الكثافة: قم بإجراء المعايرة كل 2-3 سنوات

سادسا. الاحتياطات وتدابير السلامة

1. خصائص غاز SF6:

• SF6 النقي غير سام، ولكن منتجات التحلل القوسي (مثل ثاني أكسيد الكبريت، وHF) سامة، لذا فإن التهوية ضرورية أثناء الصيانة

• تجنب ملامسة الغاز للجلد والجهاز التنفسي، وارتداء معدات الحماية إذا لزم الأمر

2. سلامة الصيانة:

• يجب أولا قطع التيار الكهربائي، والتحقق من عدم وجود كهرباء والأرض قبل الصيانة

• قم بتقليل الضغط إلى مقياس الضغط الصفري قبل إطلاق غاز SF6

• التهوية القسرية لمدة تزيد عن 15 دقيقة بعد فتح الجهاز لضمان خروج الغاز الداخلي

3. متطلبات حماية البيئة:

• يعتبر SF6 من الغازات الدفيئة القوية (قيمة القدرة على إحداث الاحترار العالمي 23900)، لذا يجب التحكم في الانبعاثات بشكل صارم

• يجب إعادة تدوير الغازات العادمة ومعالجتها، ويجب عدم تصريفها مباشرة في الغلاف الجوي

سابعا. ملخص

    بفضل العزل الممتاز وأداء إطفاء القوس الكهربائي، أصبح قاطع الدائرة SF6 هو الاختيار السائد لمجموعة المفاتيح الكهربائية ذات الجهد العالي في أنظمة الطاقة الحديثة، ومناسب بشكل خاص لسيناريوهات نقل وتوزيع الطاقة ذات السعة الكبيرة ومستوى الجهد العالي.
