MHZ2 / MHZL2 القابض الهوائي المتوازي مقدمة كاملة للمنتج

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

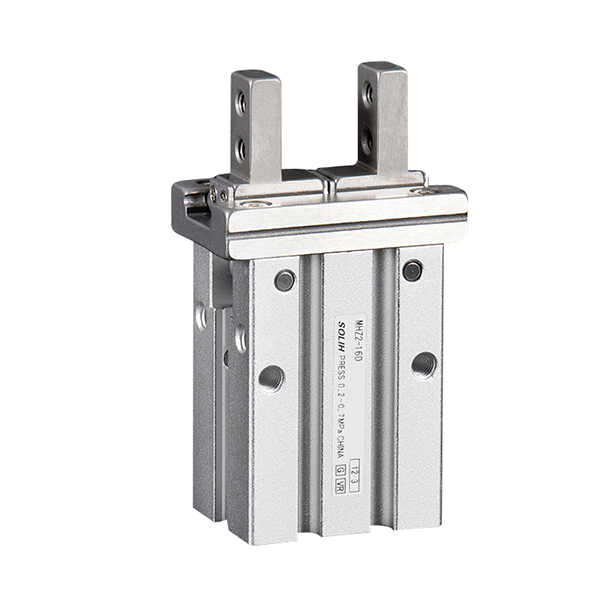

     SOLH MHZ2 (الشوط القياسي) وMHZL2 (الشوط الطويل) عبارة عن قابض هواء متوازي متزامن ثنائي المكبس. يتم تشغيل الفكين بواسطة مكابس مزدوجة متماثلة وقضبان توجيه خطية دقيقة، ويتم فتحهما وإغلاقهما بالتوازي دون انحراف، مما يوفر دقة تحديد موضع متكررة للغاية. التجاويف المتاحة: 10/16/20/25 مم، تدعم ثلاثة أوضاع تشغيل: عمل مزدوج (D)، عمل فردي مفتوح بشكل طبيعي (S)، عمل فردي مغلق بشكل طبيعي (C). تعد أنماط الفك المتعددة القابلة للتبديل وتخطيطات منافذ الجسم اختيارية، وهي متوافقة مع المفاتيح المغناطيسية M9BW لاكتشاف إشارات الموضع المفتوح/المغلق لقفل PLC.

     - MHZ2: قابض عالمي قياسي قصير الشوط، مصمم للإنتاج الضخم الآلي عالي السرعة والدورة العالية

     - MHZL2: متغير شوط الفتح الطويل الممتد، للتجويف العميق ومعالجة قطع العمل كبيرة الحجم

     تشترك كلتا السلسلتين في أبعاد التركيب وقطع الغيار المتطابقة، ويمكن استبدالهما بالكامل بالقابضات المستوردة المكافئة. منتشرة على نطاق واسع في إلكترونيات 3C، والأجهزة الدقيقة، وأتمتة التغليف، ومحطات تحميل/تفريغ قطع العمل الصغيرة.

قاعدة ترميز النموذج الكاملة

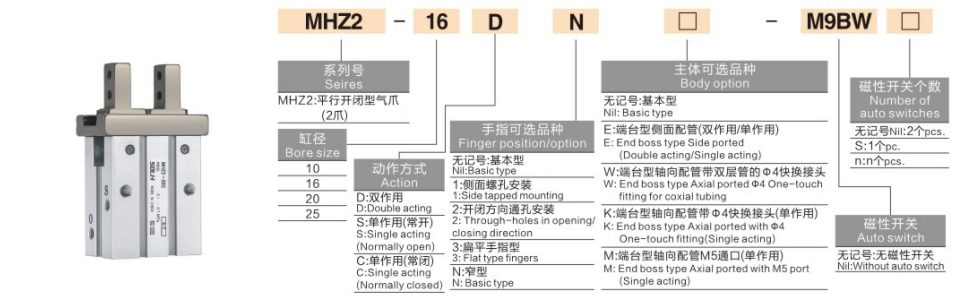

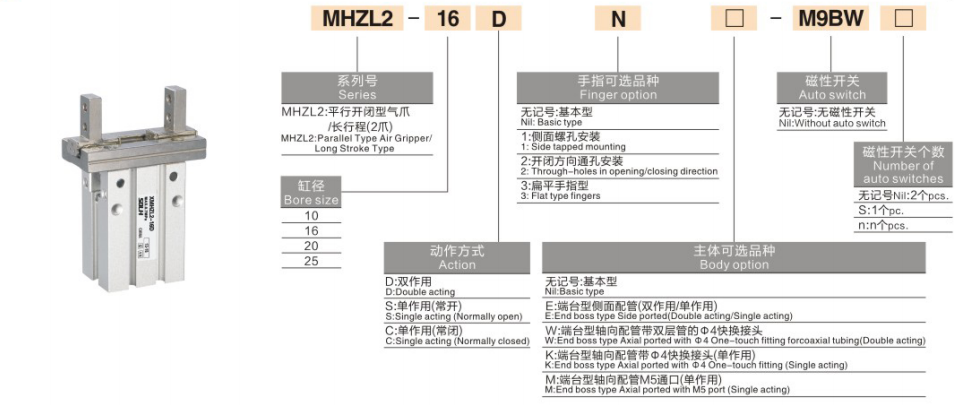

    التنسيق العالمي:سلسلة-التجويف-الحركة-خيار الفك-خيار منفذ الجسم-مفتاح مغناطيسي نموذج-مفتاح الكمية

 1. تعريف مقطع الكود

   1.1 سلسلة

     - MHZ2: قابض متوازي ثنائي الفك قياسي

     - MHZL2: قابض متوازي طويل الشوط ثنائي الفك

   1.2 التجويف: 10 / 16 / 20 / 25 ملم

   1.3 وضع العمل

     -- D: التمثيل المزدوج - دخول الهواء للمشبك، والهواء العكسي للتحرير، والحد الأقصى لقوة التثبيت، ومعيار الإنتاج الضخم

     -- S: عمل فردي لا يفتح عادة - مشابك إمداد الهواء؛ يتم تحرير الزنبرك تلقائيًا عند إيقاف التشغيل، مما يمنع سحق قطع العمل في محطات الختم الساخنة

     -- C: NC مفرد الفعل مغلق عادة - إطلاقات إمداد الهواء؛ يحمل الزنبرك قوة التثبيت دون ضغط الهواء، ويمنع سقوط قطعة العمل للتعامل مع الروبوت فوق الرأس

   1.4 خيار الفك

     --فارغ: الفك الأساسي القياسي

     -- 1: فك جانبي لتركيب تركيبات مخصصة ممتدة

     -- 2: فك من خلال الفتحة مع مسامير مخترقة لتثبيت التركيبات

     -- 3: فك مسطح رفيع للألواح الرقيقة وقطع العمل ذات الفجوات الضيقة

     -- N: فك ضيق العرض، جسم نحيف لتخطيط المعدات المحصورة المدمجة

   1.5 تخطيط منفذ الجسم

     --فارغة: منافذ هوائية جانبية قياسية

     --E: نوع المنفذ الجانبي النهائي (متوافق مع التمثيل الفردي/المزدوج)

     - W: المنفذ المحوري النهائي المثبت مسبقًا Φ4 تركيب الدفع المزدوج (التمثيل المزدوج فقط)

     -- K: المنفذ المحوري النهائي بتركيبة دفع Φ4 (تمثيل فردي فقط)

     - M: منفذ الخيط المستقيم المحوري M5 (تمثيل فردي فقط)

  1.6 التبديل المغناطيسي

     --فارغ: بدون مفتاح كشف الموضع

     - M9BW / M9BL: مفتاح القصب المغناطيسي القياسي لحالة الفتح/الإغلاق

   1.7 لاحقة كمية التبديل

     - فارغ: قطعتان من المفاتيح بشكل قياسي، اكتشف كلاً من مواضع المشبك والتحرير

     - S: 1 قطعة مفتاح واحد لمراقبة الحالة الفردية

  2. أمثلة مرجعية للطلب

   2.1 ميجا هرتز2-16D-N-M9BW

     - قابض السكتة الدماغية القياسي، التجويف 16، الفعل المزدوج، الفك الضيق، قطعتان من المفاتيح المغناطيسية M9BW، جسم المنفذ الجانبي الأساسي.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- قابض طويل الشوط، تجويف 20، مزدوج الفعل، فك رفيع مسطح، جسم منفذ جانبي طرفي، مفتاح مغناطيسي واحد M9BW.

جدول المقارنة الأساسي لـ MHZ2 وMHZL2

الهيكل الداخلي المشترك والمزايا الأساسية (MHZ2 وMHZL2)

  1. محرك متزامن ذو مكبس مزدوج متماثل

     -- المكابس اليسرى واليمنى تدفع الفكين بشكل متزامن مع ضغط متوازن، لا يوجد تحول جانبي أو انزلاق ملتوي أثناء الإمساك، وضع ثابت للمكونات الدقيقة مثل الرقائق وثنائي الفينيل متعدد الكلور.

  2. السكك الحديدية الخطية عالية المقاومة للاهتراء

     - سكة توجيه مصنوعة من سبائك الكروم الصلب مقترنة بمنزلقات ذاتية التشحيم من مادة PTFE، واحتكاك منخفض ومقاومة قوية للصدمات. شحم طويل الأمد مملوء مسبقًا من المصنع، متوافق مع دائرة الهواء الخالية من الزيت.

  3. دقة تحديد المواقع المتكررة للغاية

     - تكرار ± 0.01 مم عبر جميع التجاويف من 10 إلى 25، مع انحراف صفري الأبعاد للإلكترونيات الدقيقة وانتقاء الأجهزة.

  4. تركيب عالمي متعدد الزوايا

     -- فتحات تثبيت مثبتة في الأسفل والجانبين والجزء العلوي من الجسم؛ تدعم الفكوك النقر الجانبي، والأنماط المسطحة والضيقة، والقابلة للتركيب أفقيًا أو رأسيًا أو مقلوبًا.

  5. ثلاثة أوضاع إعادة ضبط زنبركية آمنة

     - التمثيل المزدوج D: قوة تثبيت ثابتة ومستقرة لإنتاج كميات كبيرة مستمرة لمدة 24 ساعة

     -- التمثيل الفردي S NO: تحرير تلقائي عند انقطاع التيار الكهربائي، يحمي الأجزاء من التكسير عند محطات الضغط / الختم الساخنة

     -- C NC أحادي التمثيل: تثبيت دائم بدون إمداد بالهواء، مما يمنع خطر سقوط قطعة العمل بالنسبة للروبوت العلوي EOAT

  6. كشف الموقف المغناطيسي المتكامل

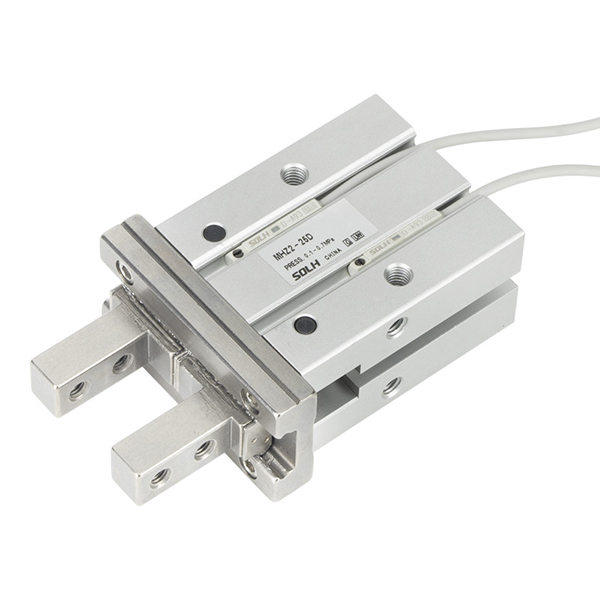

     - حلقة مغناطيسية مدمجة داخل جسم الأسطوانة؛ ينقل المحول M9BW الإشارة الرقمية إلى PLC للحكم على وجود قطعة العمل وحالة الفك لمنطق التعشيق الآلي.

  7. تخطيط منفذ متكامل ومتنوع

     - منفذ جانبي قياسي، ومنفذ جانبي نهائي، وخيارات تركيب الدفع المحوري المُجمَّعة مسبقًا تعمل على تبسيط توجيه الأنابيب بدون محولات إضافية لمؤثر نهاية الروبوت.

جدول المواصفات الفنية العالمي الموحد

قوة التثبيت النظرية @0.5MPa (الوحدة: N)

دليل الاختيار خطوة بخطوة

  1. اختيار السكتة الدماغية

     - الأجزاء الرفيعة الصغيرة، الفتحة الضيقة، تتطلب سرعة وتردد عاليين → السكتة الدماغية القياسية MHZ2

     - قطع عمل كبيرة الحجم، قولبة قالب تجويف عميق، فتحة واسعة مطلوبة ← شوط طويل MHZL2

  2. اختيار وضع العمل

     - إنتاج متواصل لمدة 24 ساعة، زيادة قوة التثبيت إلى الحد الأقصى → التمثيل المزدوج D

     - محطة الضغط / الختم الساخنة ، تمنع سحق قطع العمل بعد فقدان الطاقة → S رقم التمثيل الفردي

     - التحميل والتفريغ العلوي للروبوت، تجنب سقوط الجزء عند انقطاع التيار الكهربائي → C NC ذو التمثيل الفردي

 3. اختيار نمط الفك

     - تركيبات صغيرة مدمجة بمساحة محدودة ← فك ضيق على شكل حرف N

     - صفائح رقيقة، ثنائي الفينيل متعدد الكلور، معالجة الفجوة الضيقة → 3 فك رفيع مسطح

     - تحتاج إلى تركيب تركيبات مخصصة ممتدة ← فك واحد مثبت على الجانب / فكين من خلال الفتحة

 4. اختيار تخطيط منفذ الجسم

     - محطة عمل عادية ثابتة، توجيه أنابيب قياسي ← جسم منفذ جانبي قياسي فارغ

     - روبوت EOAT، تخطيط أنابيب مبسط ← هيكل منفذ الدفع المحوري المثبت مسبقًا W/K/M

     - مساحة الأنابيب الجانبية الضيقة للخزانة ← جسم المنفذ الجانبي للطرف E

 5. اختيار كشف إشارة الموضع

     - خط إنتاج أوتوماتيكي بالكامل، يحتاج PLC إلى ملاحظات حول حالة الفك وقطعة العمل ← تجهيز المفاتيح المغناطيسية M9BW (قطعتان افتراضيتان)

     - تركيب يدوي بسيط بدون منطق الإشارة التلقائي → النموذج الأساسي بدون مفتاح مغناطيسي

سيناريوهات تطبيق الصناعة النموذجية

  1. تطبيق السكتة الدماغية القياسية MHZ2

     - 3C Electronics: فرز وانتقاء عالي السرعة لثنائي الفينيل متعدد الكلور والرقائق والموصلات والأجزاء البلاستيكية الصغيرة

     -- أجهزة دقيقة: تحميل/تفريغ عالي التردد للأعمدة الدقيقة، والمسامير، والمكونات المصغرة المختومة

     - آلات التعبئة والتغليف: تحديد موضع وتثبيت أغطية الزجاجات والكرتون الصغيرة والملصقات

     - معدات الفحص البصري: أداة تحديد المواقع الصغيرة لمحطات الكشف البصري

  2. تطبيق MHZL2 طويل السكتة الدماغية

     - أجزاء بلاستيكية كبيرة، وألواح سميكة، وقبضة مواد مكدسة متعددة الطبقات

     - إخراج جزء من قالب التجويف العميق، قولبة حقن مساعدة، قولبة قطع عمل كبيرة

     - الكراتين والصناديق البلاستيكية الصلبة ونقل قطع العمل كبيرة الحجم

     - المستجيب النهائي للروبوت للتعامل مع المواد متعددة المواصفات ذات الحجم المختلط

حلول الدوائر الهوائية القياسية المتطابقة

  1. الدائرة 1: القابض المزدوج الفعل لخطوط الإنتاج الضخم

     - وحدة خدمة الهواء AFC ← صمام الملف اللولبي 4V210 5/2 ← أنابيب PU6 ← القابض MHZ2/MHZL2 (مفاتيح M9BW السلكية إلى الإدخال الرقمي PLC)

  2. الدائرة 2: دائرة أمان إيقاف انقطاع التيار الكهربائي للروبوتات العلوية

     - منظم ضغط AR ← صمام الملف اللولبي 3V 3/2 ← MHZ2-XXC قابض NC طويل المفعول أحادي الفعل

  3. الدائرة 3: دائرة تركيب بسيطة يدوية صغيرة

     - وحدة خدمة الهواء المصغرة AC1500 ← صمام القدم 3F ← الأنابيب الرفيعة PU4 ← القابض القياسي المصغر MHZ2-10D

احتياطات التشغيل والصيانة

     - تثبيت فلتر الهواء الدقيق من سلسلة AF مقاس 5μm في أعلى المقبض؛ يتسبب دخول الغبار إلى حاجز التوجيه في حدوث تشويش ويقصر من عمر الخدمة بشكل كبير.

     - محاذاة مركز جاذبية قطعة العمل مع المحور المركزي للفك بدقة؛ يؤدي الحمل الثقيل الأحادي غريب الأطوار إلى تآكل السكك الحديدية بشكل غير متساو.

     - الحفاظ على ضغط هواء مستقر يتراوح من 0.4 إلى 0.5 ميجا باسكال لتشغيل الدورة العالية؛ تجنب التشغيل المستمر على المدى الطويل تحت ضغط كامل يبلغ 0.7 ميجا باسكال.

     - خلوص المخزن المؤقت الاحتياطي للمفاتيح المغناطيسية لمنع تلف المسبار الناتج عن تأثير الفك عالي السرعة.

     - لا تستخدم في البيئات ذات الأحماض القوية أو القلويات أو المذيبات العضوية عالية التركيز لفترات طويلة؛ سوف تتآكل مكونات الختم وتفشل قبل الأوان.

ملخص جملة واحدة

     تعتمد القابضات الهوائية المتوازية ذات التردد العالي القياسية SOLH MHZ2 وMHZL2 هيكل دليل خطي مزدوج المكبس بدقة ± 0.01 مم، وثلاثة أوضاع عمل D/S/C وخيارات فك ومنفذ متعددة قابلة للتبديل، ومجهزة بمفاتيح موضع مغناطيسية M9BW، تستخدم على نطاق واسع لـ 3C، والأجهزة، وروبوت التغليف EOAT لقط الشغل التلقائي، والالتقاط والنقل.
