اسطوانة الهواء

إن الأسطوانة الهوائية ذات الدبوس المزدوج المدمجة SOLH CJP2 قابلة للتبديل بالكامل مع نماذج SMC المكافئة. تشمل أحجام التجويف Ø4/6/10/16 مم، مقسمة إلى CJP2 (بدون مغناطيس) وCDJP2 (حلقة مغناطيسية مدمجة). تصميم نقي مزدوج الفعل مزود بوسائد مطاطية على كلا الطرفين لتقليل التأثير والضوضاء. بالمقارنة مع سلسلة CJP القديمة، فهي تعتمد بناء جسم أقصر وتحقق تخفيضًا في الوزن بنسبة 55% إلى 65%. تتوفر ستة أنماط تركيب: أساسي، ولوحة، وشفة، وحامل قدم وأكثر من ذلك، مناسبة للتركيب المدمج، والتثبيت المحوري، والتجميع الجانبي. جميع الأحجام تأتي مع حلقات مغناطيسية. حتى الحد الأدنى من متغير Ø4 يدعم المفاتيح المغناطيسية المزدوجة من سلسلة M9 للحصول على تعليقات موضعية ثنائية الاتجاه. يتيح برميل الألمنيوم الصلب المؤكسد وأختام NBR التشغيل الخالي من الزيت مع عمر خدمة يزيد عن 3 ملايين دورة ودفع ثابت ثنائي الاتجاه. يستخدم على نطاق واسع لتطبيقات الدفع والسحب ثنائية الاتجاه قصيرة الشوط مثل طرد المكونات الدقيقة في صناعة 3C، واختبار متانة الأزرار، والضبط الدقيق للأدوات الدقيقة والمحركات المصغرة للمعدات الطبية. يجب حجز ما لا يقل عن 30% من هامش أمان الحمل أثناء الاختيار. اختر CJP أحادي الفعل إذا كان إرجاع الزنبرك مطلوبًا، وأسطوانة CJ1 فائقة الصغر لتوفير مساحة تحميل محدودة للغاية وخفيفة الوزن.

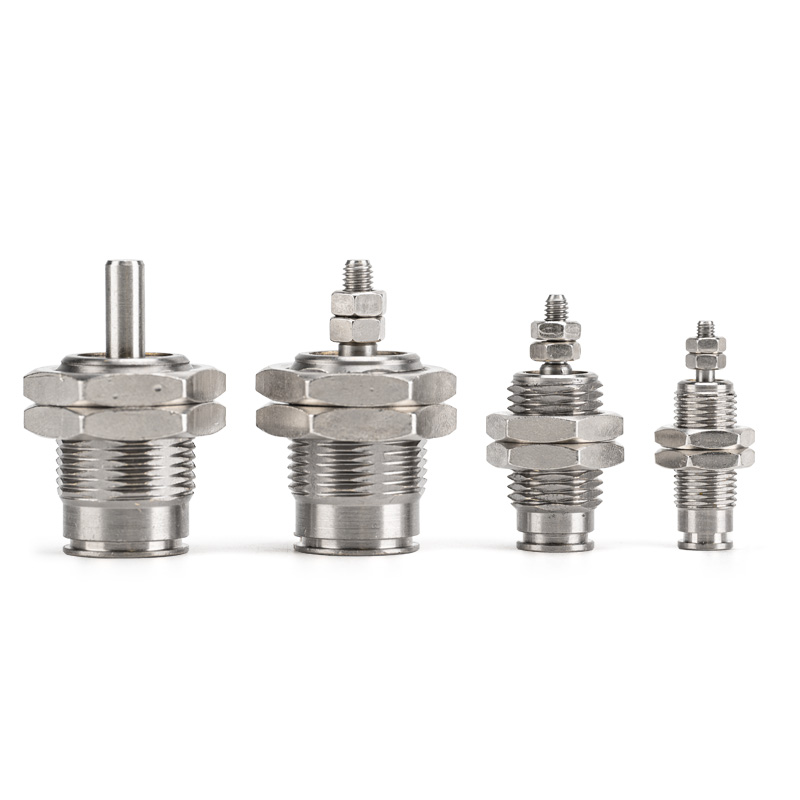

إن الأسطوانة الهوائية ذات الدبوس الصغير SOLH CJP أحادية الفعل قابلة للتبديل بالكامل مع نماذج SMC المكافئة. تغطي أحجام التجويف Ø4/6/10/16 مم، بما في ذلك متغيرات CJP (بدون حلقة مغناطيسية) وCDJP (حلقة مغناطيسية مدمجة). يمتد التصميم الفردي تحت مصدر الهواء ويتراجع تلقائيًا عبر الزنبرك عند قطع الهواء مع ميزة الأمان لإعادة ضبط انقطاع التيار الكهربائي. بدون وسادة مدمجة، فإنه يوفر استجابة سريعة وأقصى تردد للدورات يصل إلى 250 دورة في الدقيقة. يتوفر نمطان للتركيب: حامل اللوحة B وحامل التثبيت المدمج S. يمكن دمج الجسم القصير للغاية داخل الماكينة لتوفير مساحة التثبيت. تدعم الأسطوانات النحاسية الصلبة المؤكسدة وأختام NBR التشغيل في بيئة نظيفة خالية من الزيت مع عمر خدمة يزيد عن 3 ملايين دورة. يستخدم على نطاق واسع للطرد أحادي الاتجاه، وإيقاف تحديد المواقع، وقيادة الرقصة المصغرة، واختبار متانة الزر 3C وغيرها من عمليات التشغيل أحادية الاتجاه قصيرة الشوط. يوصى باستخدام هامش أمان للدفع بنسبة 50% على الأقل أثناء الاختيار. حدد نموذج CJP2 مزدوج الفعل لحركة الدفع والسحب ثنائية الاتجاه، وأسطوانة CJ1 فائقة الصغر للحمولة الخفيفة للغاية في مساحة ضيقة للغاية.

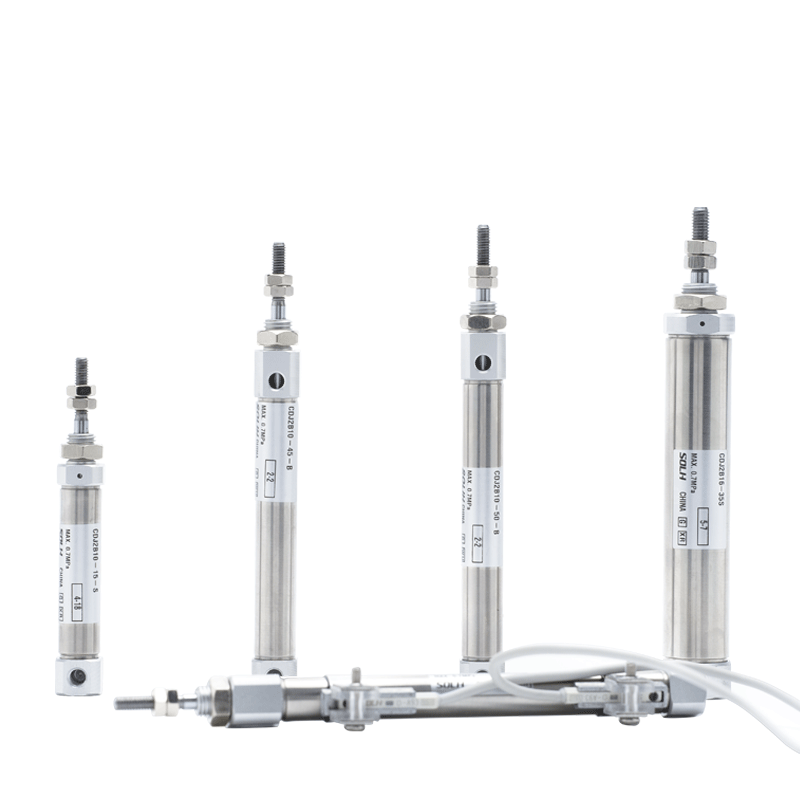

إن الأسطوانة الهوائية الصغيرة من نوع القلم SOLH CDJ2 المصنوعة من الفولاذ المقاوم للصدأ قابلة للتبديل بالكامل مع سلسلة SMC CJ2، وهي متوفرة بأحجام التجويف φ6/10/16 مع حلقة مغناطيسية مدمجة متوافقة مع مفاتيح الوضع المغناطيسي. مصنوع من أسطوانة من الفولاذ المقاوم للصدأ 304 وقضيب مكبس لمقاومة الصدأ وأداء خفيف ضد التآكل، ومناسب للبيئات الرطبة والغذائية والطبية والنظيفة. يوفر تصميم الغطاء النهائي المجعد الخالي من القضبان مخططًا مدمجًا وخفيف الوزن. تشمل المتغيرات الكاملة النوع القياسي المزدوج الفعل CDJ2B، وإرجاع الزنبرك المفرد CDJ2E، وامتداد الزنبرك المفرد CDJ2ET، وقضيب المكبس السداسي غير الدوار CDJ2KB لتحديد موضع مضاد للالتواء. وسادة مطاطية قياسية؛ تعتبر الوسادة الهوائية Z اختيارية لـ φ10/16 لتقليل التأثير عند السرعة العالية. يصل الحد الأدنى لضغط البدء إلى 0.06 ميجا باسكال، مما يدعم التشغيل المستمر بدون زيت مع عمر خدمة يزيد عن 5 ملايين دورة. تتوفر مجموعة كاملة من ملحقات التثبيت بما في ذلك الحافة وقوس القدم والمشبك المزدوج. بالمقارنة مع الأسطوانات الصغيرة C85 وMI، يوفر CDJ2 مواصفات أكثر ثراء وأداء أفضل من حيث التكلفة. يستخدم على نطاق واسع لحركة الدفع والسحب الخطية عالية التردد في معدات الأماكن الضيقة لاختبار 3C وآلات الطعام والأتمتة الطبية. يوصى باستخدام هامش أمان لا يقل عن 50% عند الدفع أثناء الاختيار.

تنتمي أسطوانة SOLH CJ2K الصغيرة غير الدوارة المصنوعة من الفولاذ المقاوم للصدأ إلى عائلة أسطوانات CJ2 وتتميز بإمكانية تبادل الأبعاد الكاملة مع CJ2K الأصلي المستورد. تغطي أحجام التجويف Φ10 وΦ16. مجهزة بقضيب مكبس سداسي وهيكل توجيه مدمج لأداء ميكانيكي مضاد للالتواء. التسامح مع الدوران: ± ± 1.5 درجة لـ Φ10 و ± ± 1 درجة لـ Φ16، مما يزيل مشكلات انحراف الحمل التي تحدث على أسطوانات القضبان المستديرة العادية أثناء التبادل. مصنوعة من أسطوانة من الفولاذ المقاوم للصدأ 304 لمقاومة الصدأ والرطوبة، وتتميز بمخطط رفيع وصغير الحجم. هناك ثلاثة أوضاع تشغيل اختيارية: التمثيل المزدوج، وعودة الزنبرك المفرد، وتمديد الزنبرك المفرد. تعتبر الحلقة المغناطيسية المدمجة اختيارية، وهي متوافقة مع المفاتيح المغناطيسية M9BW للحصول على تعليقات حول الموقع. وسائد مطاطية قياسية في كلا الطرفين؛ عملية خالية من الزيت مدعومة بعمر خدمة ميكانيكي يصل إلى 8 ملايين دورة. تتوفر خيارات تركيب متعددة بما في ذلك النوع الأساسي، وتركيب القدم، وتركيب الحافة، وتركيب المشبك المزدوج. مثالية للتطبيقات التي تتطلب وضعًا زاويًا ثابتًا للتركيبات الطرفية، مثل دفع الرقصة المسطحة في أتمتة 3C، والتغذية الخطية للكاميرات للفحص البصري، ونقل قطع العمل داخل فتحات التوجيه وإخراج قطع العمل المسطحة. يوصى باستخدام أسطوانة القضيب المستديرة CJ2 القياسية إذا كان التقييد الزاوي غير ضروري وتم إعطاء الأولوية لكفاءة التكلفة. يجب تجنب الحمل الجانبي الشعاعي المفرط على قضيب المكبس لمنع تآكل جلبة التوجيه وتدهور دقة مقاومة الدوران.

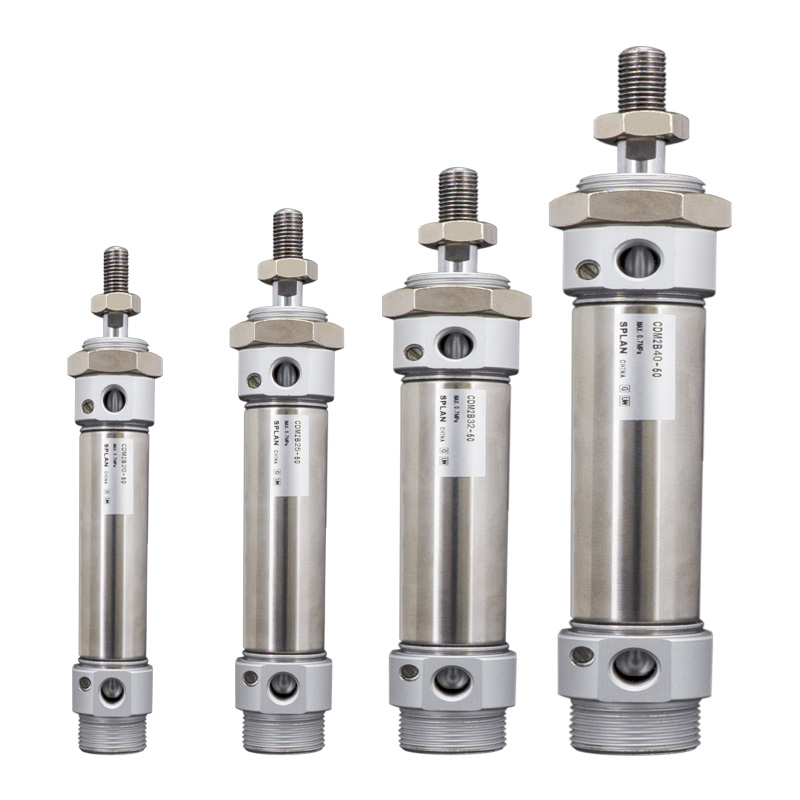

تتوافق الأسطوانة الهوائية المستديرة المصنوعة من الفولاذ المقاوم للصدأ SOLH CM2/CDM2 مع معيار JIS B 8356 وهي قابلة للتبديل بالكامل مع سلسلة SMC CM2، ويتم تقديمها بأحجام التجويف φ20/25/32/40 مم. ويتراوح اتجاه الإخراج بين الأسطوانات الصغيرة من نوع القلم وأسطوانات قضيب التعادل القياسية. يعتمد البرميل وقضيب المكبس والأغطية النهائية على الفولاذ المقاوم للصدأ 304، مما يوفر مقاومة الصدأ والتسامح مع البيئات الرطبة والأحماض الضعيفة والقلويات الضعيفة، ومناسب لخطوط الأتمتة النظيفة في الصناعات الغذائية والأدوية والإلكترونيات. مجموعة كاملة من المتغيرات تشمل النوع المزدوج التمثيل القياسي CDM2B، وإرجاع/تمديد زنبرك أحادي المفعول CM2S/CM2T، وأسطوانة متزامنة ذات قضيب مزدوج CM2W وأسطوانة قضيبية سداسية غير دوارة CM2K. تأتي إصدارات CDM2 مزودة بحلقة مغناطيسية مدمجة متوافقة مع المفاتيح المغناطيسية M9B وA93 لاكتشاف الموقع. تم تجهيز وسادة مطاطية قياسية؛ تعتبر الوسادة الهوائية اختيارية لتقليل ضوضاء الصدمات في ظل التشغيل عالي السرعة. يتيح الختم منخفض الاحتكاك التشغيل بدون زيت مع عمر خدمة يزيد عن 8 ملايين دورة. يتم دعم أنماط التثبيت المتعددة: النوع الأساسي، وحامل القدم، والشفة، والكليف، وحامل مرتكز الدوران. يستخدم على نطاق واسع لمهام الدفع والرفع وتحديد المواقع والتثبيت ذات الحمل المتوسط. يجب حجز ما لا يقل عن 50% من هامش أمان الدفع أثناء اختيار النموذج.

إن الأسطوانات الصغيرة القصيرة المصنوعة من الفولاذ المقاوم للصدأ SOLH CM3 عبارة عن بدائل مدمجة مطورة للمحركات الهوائية التقليدية من سلسلة CM2. مصنوعة بالكامل من الفولاذ المقاوم للصدأ 304، وهي توفر مقاومة ممتازة للصدأ والتآكل الحمضي القلوي، مناسبة لبيئات الأغذية والأدوية وورش العمل النظيفة. تعمل البنية المُحسّنة على تقصير الطول الإجمالي بما يصل إلى 29 مم وتقليل الوزن بنسبة 21%، مقترنة بمنافذ هوائية رباعية الاتجاهات لتمكين التثبيت المرن متعدد الزوايا في مساحة المعدات الضيقة. تلبي المتغيرات المتعددة، بما في ذلك قضيب الكباس مزدوج المفعول، والزنبركي أحادي المفعول، والقضيب المزدوج، وقضيب المكبس المضاد للدوران، متطلبات القيادة الخطية المتنوعة؛ يدعم الإصدار المغناطيسي CDM3 استشعار المفتاح المغناطيسي للتحكم التلقائي في التعشيق PLC. يضمن الختم الخالي من الزيت منخفض الاحتكاك أكثر من 8 ملايين دورة تشغيل مستقرة. يحافظ مصنعنا على الإنتاج الضخم والمخزون الفوري الكافي، ويتم تطبيقه على نطاق واسع في التغليف الطبي والتجميع الإلكتروني وتحديد المواقع الآلي لتجهيز الأغذية.

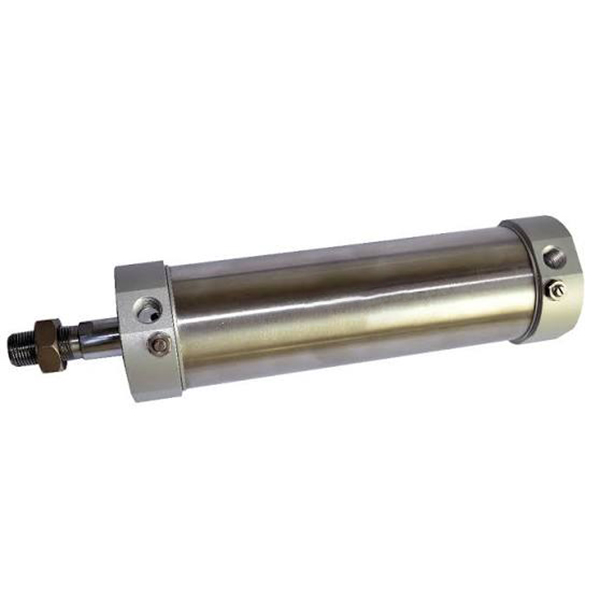

تم تصميم الأسطوانات الهوائية الصغيرة المصنوعة من الفولاذ المقاوم للصدأ من سلسلة SOLH MG وفقًا للمعايير الصناعية JIS، مما يوفر بدائل فعالة من حيث التكلفة لسلسلة SMC CM2 وCM3 مع إمكانية التبادل الكامل الأبعاد للاستبدال المباشر وتعديل خط الإنتاج. مصنوعة من أسطوانة من الفولاذ المقاوم للصدأ SUS304 وقضيب مكبس مقترن بأغطية طرفية من الألومنيوم عالي القوة، فهي توفر مقاومة رائعة للصدأ ضد الرطوبة العالية والغبار والأحماض الضعيفة والمناطق القلوية الضعيفة، وهي مناسبة تمامًا لأتمتة المواد الغذائية والأدوية والتغليف. يعمل تجعيد البرشام المتدحرج على تأمين البرميل والأغطية النهائية بإحكام لتحقيق ثبات ممتاز ضد الاهتزاز أثناء التبادل عالي التردد على المدى الطويل. تغطي المجموعة الكاملة أنواع إعادة ضبط إيقاف التشغيل القياسية مزدوجة الفعل، والزنبركية أحادية المفعول، ومتغيرات القضيب المزدوج المتزامن، والنماذج المطورة مع وسائد هوائية قابلة للتعديل يدويًا لقمع التأثير والضوضاء في الدورات عالية السرعة. يدعم الختم المركب منخفض الاحتكاك مع أخاديد تخزين الزيت المدمجة التشغيل بدون صيانة بدون زيت لأكثر من 8 ملايين دورة عمل. تأتي كل وحدة مثبتة مسبقًا بحلقة مغناطيسية مدمجة متوافقة مع مستشعرات SMC M9B وAirtac CS1-G لتحقيق تعليقات الموقع في الوقت الحقيقي والتحكم الآلي في الارتباط PLC. بدعم من الإنتاج الضخم الثابت والمخزون الفوري الكافي في الخارج، يتم نشر هذه الأسطوانات فعالة من حيث التكلفة على نطاق واسع في معدات آلية متوسطة الجودة تعمل في بيئات ورش عمل رطبة وقليلة التآكل.

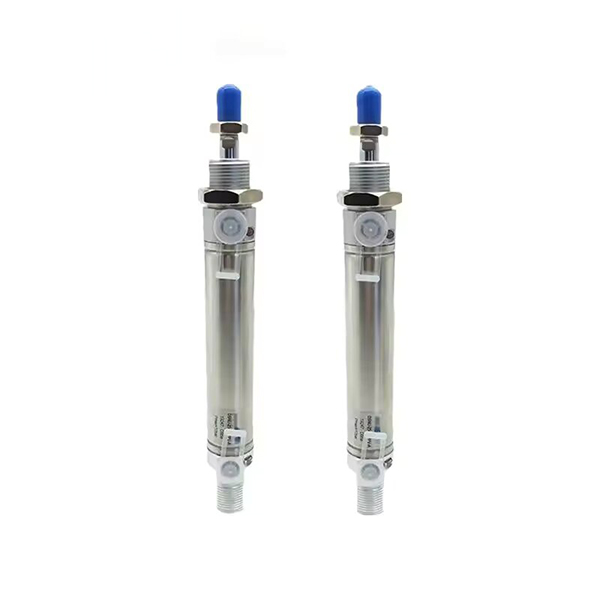

تتوافق الأسطوانات الهوائية الصغيرة المصنوعة من الفولاذ المقاوم للصدأ SOLH DSNU بشكل صارم مع المعايير الدولية ISO 6432 وCETOP RP52P، وهي قابلة للتبديل بالكامل مع أسطوانات FESTO DSNU الأصلية، كما أنها متوافقة أيضًا مع سلسلة SMC CM2 وAirtac MG للاستبدال المباشر. تم تصنيعه بالكامل من أسطوانة الفولاذ المقاوم للصدأ SUS304 وقضيب المكبس مع أغطية طرفية من الألومنيوم المطروق، وهو يوفر قدرة رائعة على مقاومة الصدأ والتآكل لتحمل الرطوبة العالية والبيئات الحمضية الضعيفة والقلويات الضعيفة، وهو مناسب تمامًا لخطوط إنتاج المواد الغذائية والأدوية والصحية. يضمن اتصال الغطاء النهائي المجعد بالأسطوانة ثباتًا هيكليًا قويًا ضد الاهتزاز. وهو يدعم متغيرات متنوعة بما في ذلك الإصدار المزدوج المفعول، والزنبركي أحادي المفعول، والإصدار المضغوط القصير جدًا DSNU-S؛ تعمل وسادة الهواء الاختيارية ذاتية التكيف PPV على ضبط التخميد تلقائيًا عبر نطاق ضغط يتراوح من 0.1 إلى 1.0 ميجا باسكال من أجل تبادل ثابت عالي السرعة. يتيح الختم المركب منخفض الاحتكاك التشغيل بدون زيت مع عمر خدمة يزيد عن 8 ملايين دورة؛ يعمل خيار الحلقة المغناطيسية المدمج مع أجهزة الاستشعار المغناطيسية السائدة للحصول على تعليقات حول موضع PLC. نحن نحافظ على إنتاج ضخم مستقر ومخزون فوري عالمي كافٍ، منتشر على نطاق واسع في معالجة الأغذية والتعبئة الطبية وتجميع الإلكترونيات والمحطات الآلية ذات الظروف القاسية.

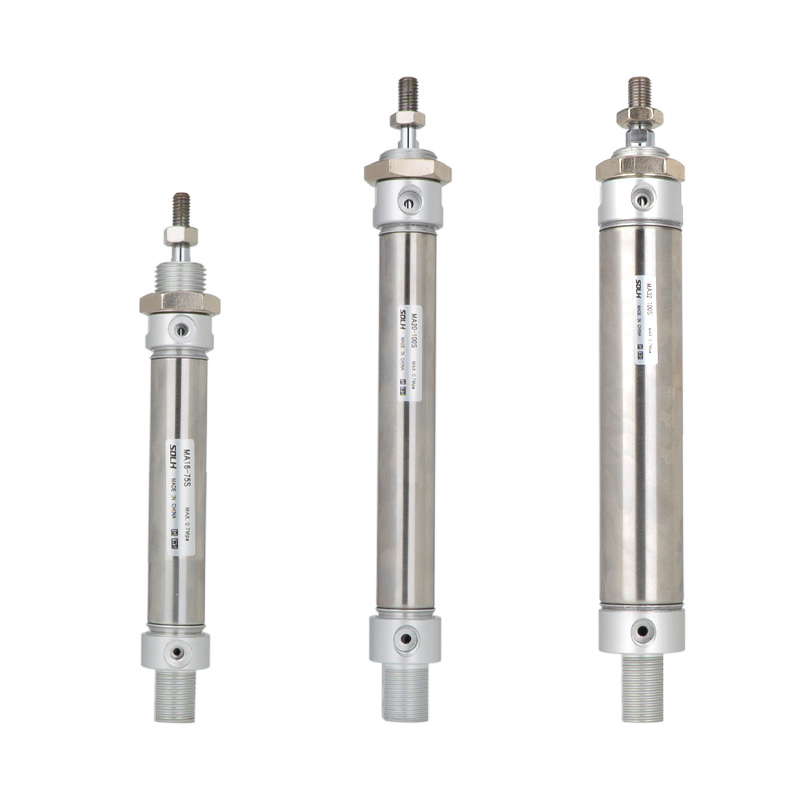

تغطي أسطوانة الهواء المضغوط الصغيرة المصنوعة من الفولاذ المقاوم للصدأ SOLH MA أحجام التجويف φ16/20/25/32/40/50/63 مم وهي قابلة للتبديل مع سلسلة SMC CM2/CM3 مع أداء متميز من حيث التكلفة. إنها تعتمد أسطوانة من الفولاذ المقاوم للصدأ 304 وقضيب مكبس بالإضافة إلى أغطية نهاية من سبائك الألومنيوم، مما يوفر مقاومة للصدأ مناسبة للبيئات الرطبة والتآكل الخفيف بالإضافة إلى خطوط الإنتاج النظيفة لصناعات الأغذية والإلكترونيات والتغليف. تشمل المتغيرات الكاملة نموذج MA القياسي مزدوج التمثيل، MTA إرجاع الزنبرك أحادي الفعل، تمديد النوابض أحادي الفعل MSA، أسطوانة متزامنة ذات قضيب مزدوج MAD ونوع MAJ قابل للتعديل. إصدار MAC مع وسادة هوائية قابلة للتعديل اختياري للتشغيل عالي السرعة. تم تجهيز جميع الموديلات بحلقة مغناطيسية مدمجة، متوافقة مع المفاتيح المغناطيسية CS1-G وM9B لتعليقات الموقع. يتم توفير وسادة مطاطية قياسية، ووسادة هوائية اختيارية قابلة للتعديل تقلل بشكل فعال من التأثير والضوضاء. يضمن هيكل الغطاء النهائي المجعد باللف أداءً مستقرًا ويتيح التشغيل الخالي من الزيت مع عمر خدمة يزيد عن 5 ملايين دورة. تتوفر ملحقات تركيب متعددة، بما في ذلك الذيل الأسطواني، والذيل المشبك، والشفة، وقوس القدم، والمشبك المزدوج لتناسب تخطيطات المعدات المتنوعة. مثالية لمشاريع الأتمتة الخفيفة والمتوسطة الحمل مع قيود الميزانية. يوصى باستخدام هامش أمان للدفع بنسبة 50% على الأقل أثناء الاختيار.
