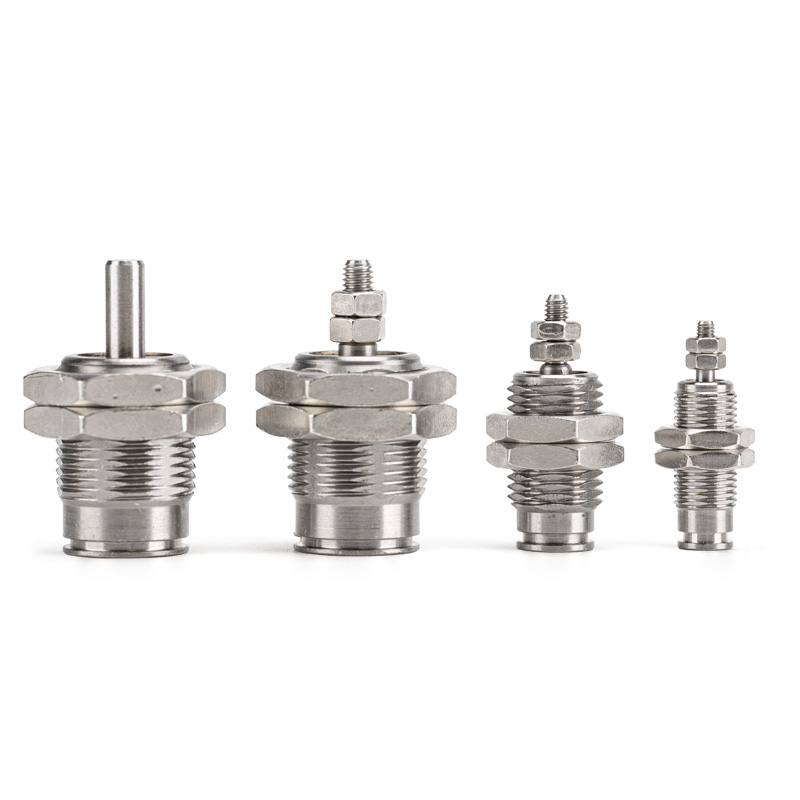

أسطوانة ذات دبوس واحد من سلسلة CJP (أسطوانة صغيرة قصيرة الشوط)

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     سلسلة SOLH CJP عبارة عن أسطوانة ذات دبوس إرجاع زنبركي واحد. الخصائص الأساسية: جسم قصير جدًا، الحد الأدنى من مساحة التثبيت، دفع أحادي الاتجاه وإعادة ضبط الزنبرك تلقائيًا عند قطع الهواء. مناسبة لحركة الدفع والسحب الدقيقة أحادية الاتجاه في ظل مساحة محدودة وحمل خفيف ومحطات قصيرة الشوط عالية التردد. إنه نموذج كلاسيكي لتطبيقات القيادة المصغرة أحادية الاتجاه.

الهيكل الأساسي وميزات التصميم

     - وضع القيادة: التمثيل الفردي (عودة الربيع). تمتد عند تزويد الهواء؛ يتم سحبه تلقائيًا بواسطة الزنبرك دون ضغط الهواء من أجل التشغيل الآمن.

     - أحجام التجويف: Ø4 / 6 / 10 / 16 مم، تغطي نطاق الحمولة الصافية الصغيرة إلى الخفيفة (0.1 ~ 3 كجم).

     -- الهيكل: جسم نحاسي صلب مؤكسد، قضيب مكبس من الفولاذ المقاوم للصدأ، بدون وسادة مدمجة. مخطط قصير للغاية، متاح لتركيب اللوحة أو التضمين داخل المعدات.

     - أنواع التركيب: تكوينان أساسيان - تركيب اللوحة (B) والتركيب المتساطح (S).

     -- المادة والختم: غطاء نحاسي + أختام NBR، تشغيل خالٍ من الزيوت، متوافق مع البيئات النظيفة والدهنية قليلاً. عمر الخدمة الميكانيكية ≥3 مليون دورة.

     - خيار المستشعر: متغير CDJP مع حلقة مغناطيسية مدمجة، يدعم مفتاح مغناطيسي واحد لاكتشاف الموضع الممتد.

قاعدة ترميز النموذج الكاملة

   1. مثال على النموذج: CJPB6-10

   2. أمثلة مرجعية للترتيب القياسي

     - CJPB4-5: التجويف 4، الشوط 5، حامل اللوحة، بدون حلقة مغناطيسية

     -- CDJPS10-15: التجويف 10، الشوط 15، التركيب المضمن، المغناطيس المدمج

     -- CJPB6-10H4: التجويف 6، الشوط 10، حامل اللوحة، وصلة الدفع OD4

المواصفات الفنية الأساسية العالمية (0.5 ميجا باسكال، عودة زنبركية أحادية الفعل)

المزايا التنافسية الأساسية

   1. مخطط مدمج للغاية يوفر مساحة التثبيت

     - يدعم الجسم القصير للغاية التضمين المتساطح داخل الآلات أو تركيب الألواح، مما يقلل المساحة المشغولة بنسبة تصل إلى 50% مقارنة بالأسطوانات القياسية، وهو مثالي للمحطات المحدودة للغاية.

   2. التوجه أحادي الاتجاه مع إعادة ضبط انقطاع التيار الكهربائي

     -- يتم تنشيط تراجع الزنبرك بمجرد انقطاع إمداد الهواء. آمن للتثبيت والطرد والتوقف عن وضع الحركات أحادية الاتجاه.

   3. استجابة سريعة وتشغيل مستقر عالي التردد

     - يتيح الختم منخفض الاحتكاك الخالي من الوسائد ركوب الدراجات بشكل متسق ≥250cpm للمهام المتكررة ذات الشوط القصير.

   4. عملية خالية من الزيت وعمر خدمة ممتد

     - مناسبة لظروف ورشة العمل النظيفة. يضمن الجسم النحاسي والختم المتين ≥3 مليون دورة خالية من الصيانة.

   5. تكوين التركيب المرن

     - لوحة وتركيب مضمن متاح؛ يمكن أن تكون نهاية القضيب مسطحة أو مستديرة لتتناسب مع التصميمات الميكانيكية المتنوعة.

خيارات التركيب والتطبيقات الصناعية النموذجية

   1. نماذج التركيب

     - حامل اللوحة (B): شفة مثبتة على سطح الجهاز، مريحة لحركة الدفع والسحب الخارجية

     -- الحامل المتساطح (S): الجسم مدمج في تجويف المعدات، ولا يظهر سوى قضيب المكبس لتوفير أقصى قدر من المساحة داخل الماكينة

   2. سيناريوهات التطبيق النموذجية

     - 3C والإلكترونيات: تثبيت الأجزاء الدقيقة، وإخراج الرقاقة، ومحرك الرقصة المصغر، واختبار متانة الزر

     - الأدوات الدقيقة: تبديل الصمام الصغير، تحديد موضع الألياف، الضبط الدقيق للأداة، التوقف القصير

     -- الأتمتة العامة: التحميل/التفريغ عالي التردد، تقشير الملصقات، نقل المكونات الدقيقة، التثبيت أحادي الاتجاه

     - المعدات الطبية: تمديد الأجهزة المصغرة، ودفع السوائل الدقيقة، وتجميعات تحديد المواقع الدقيقة

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف على أساس الحمولة

      - Ø4 ≥0.3 كجم ； Ø6 = 0.3 ~ 0.7 كجم ； Ø10 = 0.7 ~ 2 كجم ； Ø16 = 2 ~ 3 كجم. احتياطي هامش الأمان ≥50%.

   2. تأكيد السكتة الدماغية

     - السكتة الدماغية القياسية: 5/10/15 ملم. توفر الضربات الأقصر أداءً عالي التردد أكثر استقرارًا.

   3. مطابقة التكوين

     - تعليقات الموضع: اختر CDJP مع مغناطيس مدمج بالإضافة إلى مفتاح M9B واحد لمراقبة الموضع الممتد.

     - تخطيط التركيب: حامل مدمج متدفق (S) لتركيب المعدات الداخلية؛ حامل اللوحة (B) لتجميع السطح.

ملخص جملة واحدة

     توفر الأسطوانة الهوائية ذات الدبوس الصغير ذات الحركة الواحدة SOLH CJP جسمًا مضغوطًا قصيرًا للغاية مع لوحة وخيارات تركيب مدمجة متدفقة؛ يدعم إصدار CDJP اكتشاف المفتاح المغناطيسي، ومشغل مصغر اقتصادي مثالي للطرد قصير الشوط أحادي الاتجاه، ومهام التثبيت وتحديد المواقع في الأماكن الضيقة 3C، والأدوات الدقيقة ومعدات الأتمتة الطبية.
