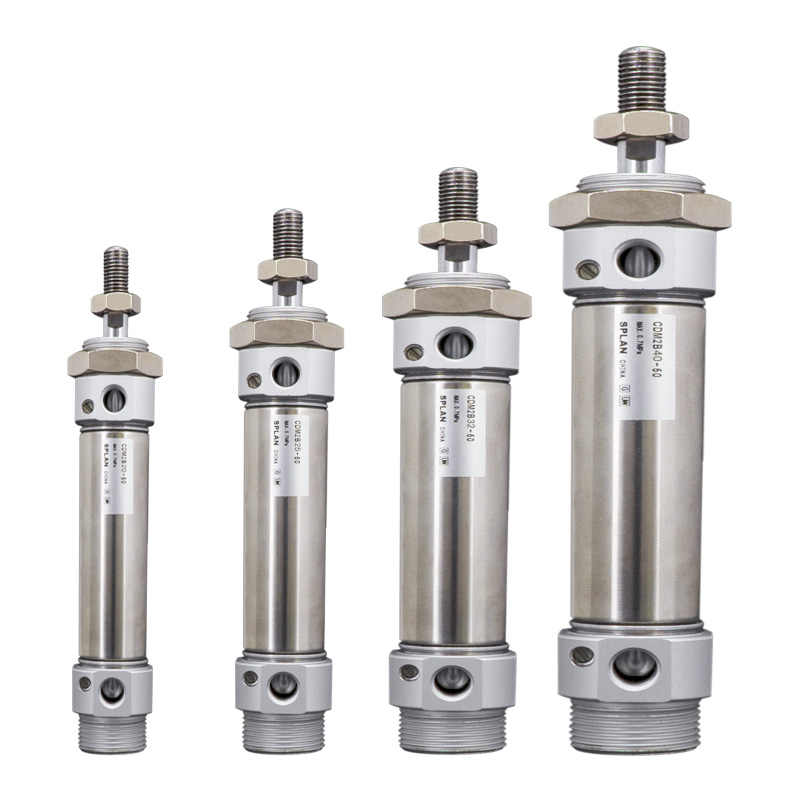

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 / CDM2 (مزدوجة / مفردة التمثيل)

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     SOLH CM2 / CDM2 عبارة عن أسطوانات مستديرة قياسية من الفولاذ المقاوم للصدأ JIS B 8356، حجم التجويف φ20/25/32/40 مم. يتم وضع الأداء بين الأسطوانات الصغيرة والأسطوانات القياسية. المزايا الأساسية: مقاومة التآكل، وعمر الخدمة الطويل، وخيارات التركيب المتنوعة، وإخراج الدفع المتوسط ​​المدمج. تم اعتماده على نطاق واسع في محطات الأغذية والأدوية والإلكترونيات والتعبئة والتغليف والأتمتة النظيفة ذات الحمل المتوسط.

الهيكل الأساسي وميزات التصميم

   1. قياسي: يتوافق مع JIS B 8356، جسم مستدير بأبعاد تركيب عالمية.

   2. المواد: 304 برميل من الفولاذ المقاوم للصدأ، وقضيب المكبس وأغطية النهاية، مقاومة للصدأ، ومقاومة للرطوبة، والأحماض الضعيفة، والقلويات الضعيفة، والبيئات النظيفة.

   3. الهيكل: أغطية نهاية مقفلة بواسطة الخيوط، مخطط دائري مستقيم، قوة ميكانيكية عالية وسهولة الصيانة.

   4. متغيرات التشغيل

     -- CM2B مزدوج التمثيل: إمداد الهواء من كلا الطرفين، النموذج القياسي الأكثر شيوعًا

     - CM2S / CM2T التمثيل الفردي: S = عودة الربيع؛ T=تمديد الزنبرك، إعادة الضبط التلقائي بعد قطع الهواء

     - قضيب مزدوج CM2W: قضيب ممتد على كلا الجانبين، حركة متزامنة، مضاعفة السفر الفعال

     -- قضيب غير دوار CM2K: قضيب مكبس سداسي، مضاد للالتواء لتحديد موضع دقيق

   5. وسادة: وسادة مطاطية قياسية. وسادة هوائية (اللاحقة أ) اختيارية لتقليل ضوضاء الصدمات تحت السرعة العالية.

   6. الختم: ختم ثنائي الاتجاه منخفض الاحتكاك مع أخدود خزان الزيت. ضغط بدء منخفض، تشغيل بدون زيت، عمر الخدمة ≥8 مليون دورة.

   7. اكتشاف الموضع: إصدار CDM2 مزود بحلقة مغناطيسية مدمجة، متوافقة مع المفاتيح المغناطيسية M9B/A93/Z73 لتعليق موضع المكبس.

قاعدة ترميز النموذج الكاملة

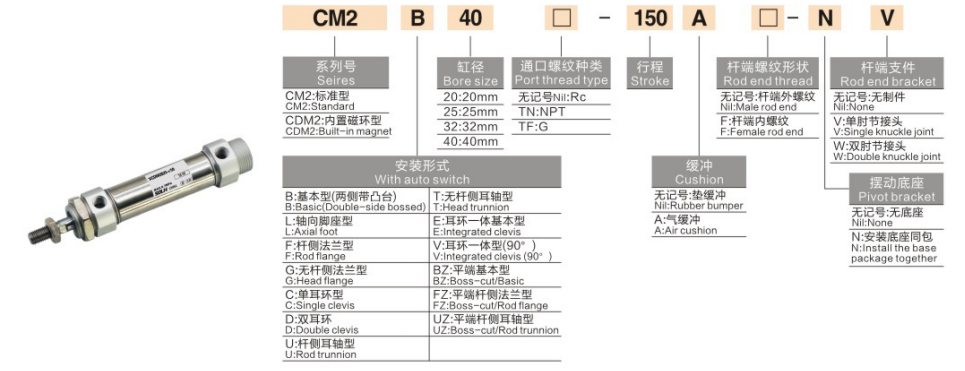

   1. مثال النموذج: CDM2B20-100A-B

   2. أمثلة مرجعية للترتيب القياسي

     -- CDM2B25-50-B: Bore25، السكتة الدماغية 50، فعل مزدوج، مغناطيس مدمج، وسادة مطاطية

     - CDM2S32-75-B: تجويف 32، شوط 75، إرجاع زنبركي أحادي المفعول

     -- CDM2K40-100-B: Bore40، السكتة الدماغية 100، قضيب المكبس السداسي غير الدوار

المواصفات الفنية الأساسية العالمية

قوة الدفع والسحب النظرية @0.5MPa (قضيب واحد، الوحدة: N)

   1. التمثيل المزدوج CM2B

   2. CM2S أحادي المفعول (عودة الربيع عند 0.5 ميجاباسكال)

نماذج التركيب والنماذج المشتقة

   1. خيارات التركيب

     - النوع الأساسي B: التثبيت المباشر عبر خيوط الغطاء النهائي (الأكثر شيوعًا)

     - حامل القدم L: تثبيت قوس القدم المحوري

     - شفة F / G: شفة جانب القضيب / شفة جانب الرأس

     - C/D Clevis: شق واحد/شق مزدوج

     -- مرتكز الدوران E: مرتكز الدوران على جانب الرأس لحركة التأرجح

   3. سلسلة المشتقات الرئيسية

     - CDM2B: تمثيل مزدوج قياسي مع مغناطيس مدمج

     -- CDM2S/T: عودة زنبركية مفردة المفعول/تمديد الزنبرك

     - CDM2W: قضيب مزدوج مزدوج الفعل

     - CDM2K: قضيب مكبس سداسي غير دوار

     - CDM2R: نسخة تركيب مباشر نحيفة للمساحة المحورية المحدودة

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف: حساب الدفع المطلوب والحمل الأفقي، احتياطي هامش الأمان ≥50%؛ حدد CM2 بشكل تفضيلي لتطبيقات التحميل المتوسط.

   2. تأكيد السكتة الدماغية: أضف 10 ~ 20 مم هامش سفر إضافي؛ الحد الأقصى للسكتة الدماغية: التمثيل المزدوج ≥300 مم، التمثيل الفردي ≥100 مم.

   3. مطابقة التكوين

     - العملية: التمثيل المزدوج → B؛ عودة الربيع ذات التمثيل الفردي → S؛ متطلبات مكافحة الالتواء → K

     -الوسادة: أضف اللاحقة A (وسادة هوائية) للحركة الترددية عالية السرعة

     - ردود الفعل على الموضع: اختر الطراز المجهز بمغناطيس CDM2، وقم بمطابقة المفاتيح المغناطيسية M9B/A93

ملخص جملة واحدة

     إن الأسطوانة الهوائية المستديرة المصنوعة من الفولاذ المقاوم للصدأ SOLH CM2/CDM2 JIS قابلة للتبديل بالكامل مع سلسلة CM2 المستوردة، وهي متوفرة في التمثيل المزدوج، التمثيل الفردي، القضيب المزدوج والقضبان غير الدوارة، خيارات التركيب المتعددة، المحرك الخطي المثالي متوسط ​​الدفع للأغذية والطبية والإلكترونيات ومعدات الأتمتة النظيفة للتعبئة والتغليف.
