العلامة التجارية: SOLH من Richge Technology

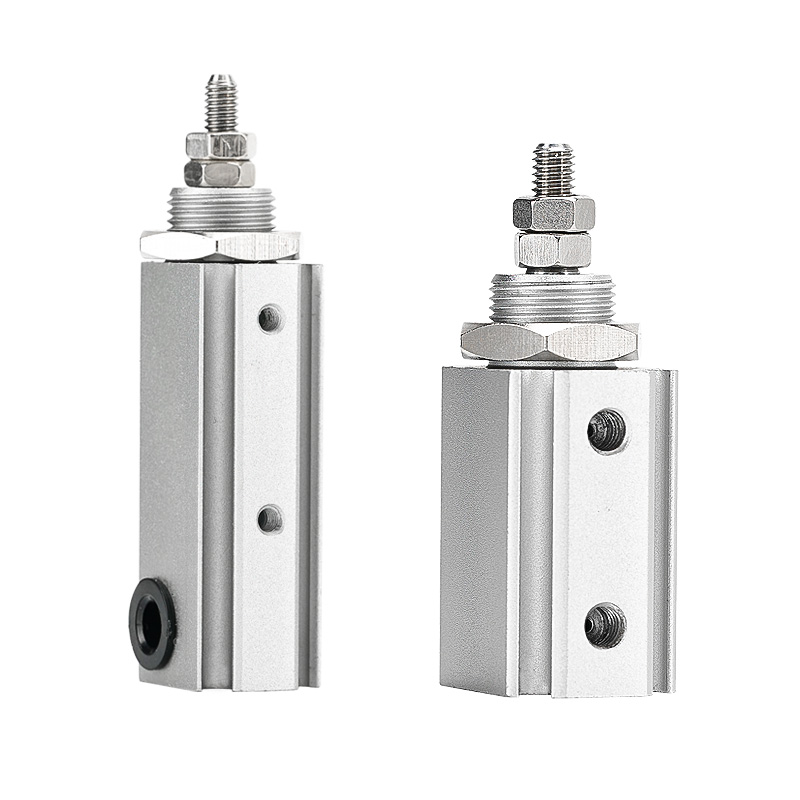

سلسلة SOLH CJP2 عبارة عن أسطوانة مدمجة مزدوجة الفعل. المزايا الأساسية: جسم قصير للغاية، هيكل خفيف الوزن، دفع ثنائي الاتجاه مستقر وتشغيل موثوق عالي التردد. مصممة لحركة الدفع والسحب الدقيقة ثنائية الاتجاه داخل المساحة الضيقة والأحمال الصغيرة المتوسطة والمحطات الآلية عالية الدورة. إنه النموذج السائد لتطبيقات القيادة الخطية ثنائية الاتجاه الدقيقة.
- وضع القيادة: التمثيل المزدوج (إمداد الهواء لكل من شوط التمديد والسحب). نطاق التجويف: Ø4 / 6 / 10 / 16 مم، يغطي الحمولات الصغيرة والصغيرة.
-- الهيكل: جسم ألومنيوم منبثق (مطور من الإصدار النحاسي التقليدي)، وزن أخف بنسبة 55%~65%. مزودة بوسائد مطاطية على كلا الطرفين لتقليل التأثير والضوضاء.
-- تركيب متعدد الاستخدامات: تتوفر 6 تكوينات للتركيب: النوع الأساسي، وحامل اللوحة، وحامل الشفة، وحامل القدم، وحامل مرتكز الدوران، وحامل clevis للتركيب متعدد الاتجاهات.
- توافق المستشعر: جميع المواصفات مصممة بحلقة مغناطيسية، وتدعم تركيب مفتاحين مغناطيسيين، بما في ذلك الحد الأدنى من التجويف Ø4 والسكتة الدماغية 5 مم بدون أقواس إضافية.
- المادة والختم: الألومنيوم الصلب المؤكسد + أختام NBR، تشغيل خالي من الزيت، مناسب للبيئات النظيفة أو الزيتية قليلاً. عمر الخدمة الميكانيكية ≥3 مليون دورة.

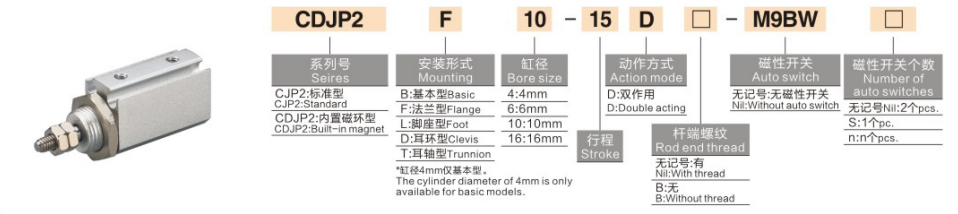

1. مثال على النموذج: CDJP2B10-15D-M9B
|
شريحة |
شفرة |
تعريف |
| CJP2/CDJP2 |
كود السلسلة |
CJP2 = بدون حلقة مغناطيسية CDJP2 = حلقة مغناطيسية مدمجة |
| ب / و / ل / ت |
نوع جبل |
ب=أساسي؛ F = حامل اللوحة؛ L = شفة؛ T = جبل القدم |
|
10 |
حجم التجويف (مم) |
Ø4 / 6 / 10 / 16 |
|
15 |
السكتة الدماغية القياسية (مم) |
5/10/15/20/25/30 |
|
D |
رمز العمل |
D = التمثيل المزدوج (علامة ثابتة) |
| -M9B |
التبديل المغناطيسي |
اختياري، يدعم مفتاحين للكشف عن الموضع ثنائي الاتجاه |
2. أمثلة مرجعية للترتيب القياسي
- CJP2B6-20D: تجويف 6، شوط 20، نوع أساسي مزدوج الفعل، بدون حلقة مغناطيسية
- CDJP2F4-10D: تجويف 4، شوط 10، حامل لوحة، حلقة مغناطيسية مدمجة
- CDJP2B16-30D-2M9B: التجويف 16، السكتة الدماغية 30، النوع الأساسي، مجهز بمفتاحين M9B
|
عنصر المعلمة |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| تتحمل (مم) |
4 |
6 |
10 |
16 |
| السكتة الدماغية القياسية (مم) |
5/10/15/20 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
| ضغط التشغيل (ميغاباسكال) |
0.15 ~ 0.7 |
0.12 ~ 0.7 |
0.06~0.7 |
0.06~0.7 |
| التوجه @ 0.5MPa (شمال) |
تمديد:6.3؛ التراجع:5.4 |
تمديد:14.1؛ التراجع:12.4 |
تمديد: 39.3؛ التراجع: 35.3 |
تمديد: 98.5؛ التراجع: 90.2 |
| وسادة |
وسادة مطاطية على كلا الطرفين |
|
|
|
| درجة الحرارة المحيطة |
-10 ~ +70 درجة مئوية (لا يوجد جليد داخل الأنابيب) |
|
|
|
| تقريبا. الوزن الصافي (ز) |
~7 |
~12 |
~25 |
~50 |
| اتصال الهواء |
تركيب الدفع المباشر لأنابيب OD4 PU |
|
|
|
1. جسم خفيف الوزن وقصير للغاية
-- الطول الإجمالي تم تقصيره بمقدار 6 ~ 9.5 ملم مقارنة بطراز CJP القديم، وتم تقليل الوزن بنسبة 55% ~ 65%، مما يجعله مثاليًا لتخطيط التثبيت المحدود للغاية.
2. إخراج ثنائي الاتجاه مستقر
- تصميم مزدوج التمثيل بدون زنبرك رجعي. الدفع ثنائي الاتجاه أعلى بنسبة 30% إلى 50% من الأسطوانات المفردة المكافئة، وهو مناسب لحمولات بوزن 100 جرام إلى 5 كجم.
3. عملية عالية التردد ومنخفضة الضوضاء
- وسادة مطاطية + ختم منخفض الاحتكاك. سرعة التشغيل 50 ~ 500 مم / ثانية، مستقرة فوق 200cpm، تأثير الضوضاء ≥60dB.
4. تركيب متعدد ومعيار حلقة مغناطيسية كاملة
- 6 أشكال تركيب تتكيف مع تخطيط الأدوات المعقدة. حلقة مغناطيسية مجهزة لجميع الأحجام، حتى الحد الأدنى من التجويف Ø4 يدعم المفاتيح المغناطيسية المزدوجة لمراقبة الموضع بشكل مريح.
5. تصميم خالي من الزيت وعمر خدمة طويل
- متوافق مع خطوط الإنتاج النظيفة. يضمن الجسم المصنوع من الألومنيوم المقوى والأختام المقاومة للتآكل التشغيل المستقر لأكثر من 3 مليون دورة.
1. نماذج التركيب
- النوع الأساسي (ب): تثبيت محوري بخيط خارجي نهائي للدفع والسحب المستقيم
- نوع اللوحة (F): هيكل مدمج في لوحة المعدات للحصول على تصميم نحيف للغاية
- نوع الفلنجة (L): تثبيت الفلنجة الجانبية للقضيب لتطبيقات التحميل الرأسي
- نوع القدم (T): حامل قدم سفلي للدفع الجانبي الأفقي
2. سيناريوهات التطبيق النموذجية
-- 3C Electronics: إمساك المكونات الدقيقة، وإخراج الرقاقة، واختبار متانة الزر، وقيادة الرقصة المصغرة
- المعدات الدقيقة: تبديل الصمامات الدقيقة، تحديد موضع الألياف، الضبط الدقيق للأداة، تشغيل شريط التمرير المصغر
-- الأتمتة العامة: التحميل/التفريغ عالي التردد، تقشير الملصقات، نقل قطع العمل بضربة قصيرة
- الأجهزة الطبية: حركة تلسكوبية للأدوات الصغيرة، ودفع السوائل الدقيقة، وتجميعات تحديد المواقع بدقة
|
عنصر المقارنة |
CJP2 اسطوانة الدبوس مزدوجة التمثيل |
CJ1 اسطوانة دبوس صغيرة جدًا |
CJP اسطوانة دبوس واحدة بالنيابة |
| نطاق التجويف (مم) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| وضع العمل |
التمثيل المزدوج (الدفع ثنائي الاتجاه) |
تمثيل فردي/مزدوج |
التمثيل الفردي (عودة الربيع) |
| التوجه @ 0.5MPa (شمال) |
5.4~98.5 (متوسط) |
0.64~6.3 (منخفض جدًا) |
10 ~ 50 (صغير) |
| الوزن (ز) |
7~50 (خفيف) |
2 ~ 3.5 (خفيف للغاية) |
10~30 (متوسط) |
| طول الجسم |
قصير جدًا |
الأقصر |
معيار |
| مستوى التكلفة |
متوسطة وعالية التكلفة الأداء |
منخفض (اقتصاد) |
واسطة |
| السيناريو المثالي |
القيادة ثنائية الاتجاه، الحمل الصغير المتوسط، التردد العالي |
مساحة محدودة للغاية، حمل صغير خفيف للغاية |
القيادة أحادية الاتجاه، يلزم إعادة ضبط زنبرك الطاقة |
1. اختيار التجويف على أساس الحمولة
- Ø4 ≥0.5 كجم ； Ø6 = 0.5 ~ 1 كجم ； Ø10 = 1 ~ 3 كجم ； Ø16 = 3 ~ 5 كجم. هامش أمان احتياطي ≥30%.
2. تأكيد السكتة الدماغية
- اختر السكتة الدماغية وفقا للسفر المطلوب؛ إعطاء الأولوية للسكتات الدماغية الأقصر لركوب الدراجات المستقر عالي التردد.
3. مطابقة التكوين
- التحكم في الحلقة المغلقة للموضع: قم بتجهيز مفتاحين مغناطيسيين M9B للحصول على تعليقات موضعية ثنائية الاتجاه.
- تخطيط التثبيت: نوع اللوحة (F) للمعدات المدمجة؛ النوع الأساسي (B) للتجميع الملولب المحوري.
تتميز الأسطوانة الهوائية المضغوطة ذات الدبوس المزدوج SOLH CJP2 بجسم خفيف الوزن وقصير للغاية، ودفع ثابت ثنائي الاتجاه، ووسادة مطاطية و6 أنواع تركيب؛ إصدار CDJP2 حلقة مغناطيسية مدمجة متوافقة مع مفاتيح سلسلة M9، مشغل خطي صغير مثالي لمهام الدفع والسحب قصيرة الشوط ثنائية الاتجاه في 3C، والأدوات الدقيقة ومعدات الأتمتة الطبية.
