العلامة التجارية: SOLH من Richge Technology

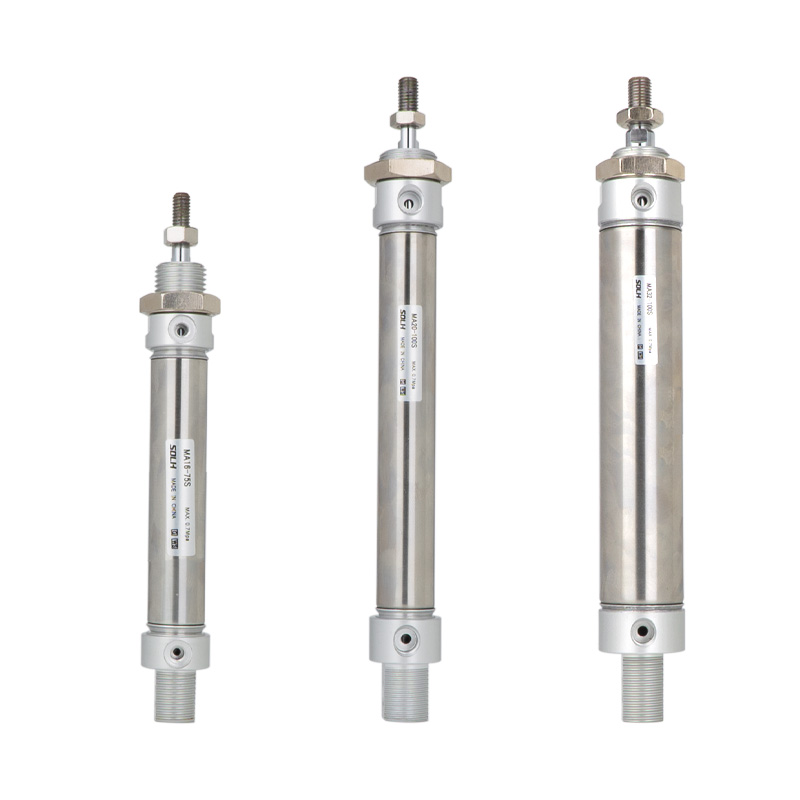

سلسلة SOLH MA أسطوانة صغيرة اقتصادية من الفولاذ المقاوم للصدأ، حجم التجويف φ16/20/25/32/40/50/63 مم. قابلة للتبديل مع سلسلة SMC CM2/CM3. أداء عالي التكلفة، هيكل ناضج، أبعاد تركيب عالمية ومقاومة للتآكل. يتم تطبيقه على نطاق واسع في الصناعات الخفيفة والإلكترونيات والتغليف والمواد الغذائية ومعدات التشغيل الآلي الصغيرة للأحمال الخفيفة والمتوسطة وظروف العمل الحساسة للميزانية والنظيفة أو الرطبة.
1. المعيار: معيار داخلي للمؤسسة، قابل للتبديل بشكل كبير مع SMC CM2/CM3.
2. المواد: 304 برميل من الفولاذ المقاوم للصدأ وقضيب المكبس، أغطية نهاية من سبائك الألومنيوم، مقاومة للصدأ للحمض الرطب والضعيف والقلويات الضعيفة والبيئة النظيفة.
3. الهيكل: غطاء نهاية مجعد باللف واتصال برميل، هيكل مستقر وتكلفة تنافسية، شكل أسطواني مستقيم لسهولة الصيانة.
4. متغيرات التشغيل
- التمثيل المزدوج MA: إمداد الهواء من كلا الطرفين، النموذج القياسي الأكثر شيوعًا
- تمديد الزنبرك المفرد MSA: يمتد تلقائيًا عند قطع الهواء
- MTA Single Acting Spring Return: يتم التراجع تلقائيًا عند قطع الهواء
- قضيب MAD المزدوج: قضيب ممتد على كلا الجانبين، حركة متزامنة، ضربة فعالة مضاعفة
-- ضربة MAJ قابلة للتعديل: عمل مزدوج مع تعديل دقيق لتحديد المواقع بدقة
5. الوسادة: وسادة مطاطية قياسية مضادة للتصادمات؛ وسادة هوائية اختيارية قابلة للتعديل من MAC لتقليل التأثير والضوضاء تحت الحركة عالية السرعة.
6. الختم: ختم خاص ثنائي الاتجاه مع أخدود تخزين الزيت، ضغط بدء تشغيل منخفض، تشغيل خالي من الزيت، عمر الخدمة ≥5 مليون دورة.
7. اكتشاف الموضع: جميع الموديلات حلقة مغناطيسية مدمجة (لاحقة S)، متوافقة مع المفاتيح المغناطيسية AirTAC CS1-G أو SMC M9B لتعليقات موضع المكبس.

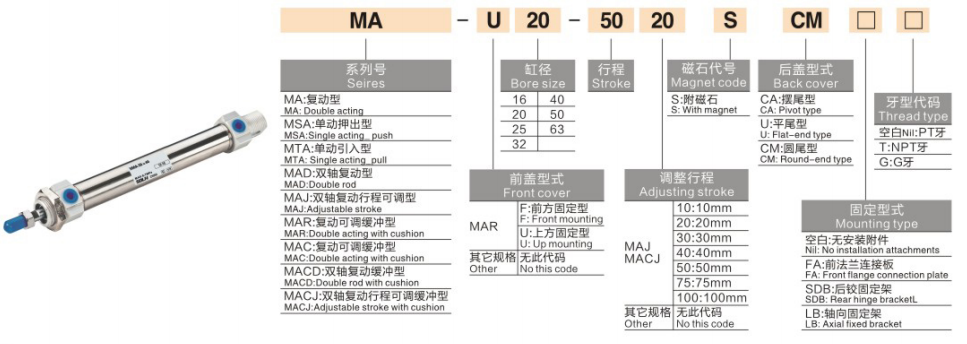

1. مثال النموذج: MA25-100S-CM-FA
|
شريحة |
شفرة |
تعريف |
| MA/MSA/MTA/MAD/MAJ |
البديل سلسلة |
MA = التمثيل المزدوج MSA = تمديد الربيع التمثيلي المفرد MTA=عودة الربيع ذات التمثيل الفردي MAD = قضيب مزدوج MAJ = السكتة الدماغية القابلة للتعديل |
| 16/20/25/32/40/50/63 |
حجم التجويف (مم) |
φ16~φ63 |
|
100 |
طول السكتة الدماغية |
الأعلى. 500 ملم مزدوج المفعول Max.100mm تمثيل واحد |
|
S |
حلقة مغناطيسية |
مغناطيس مدمج (قياسي، إلزامي) |
| سم/كاليفورنيا/ش |
نوع النهاية الخلفية |
سم = ذيل أسطواني؛ CA = ذيل Clevis؛ U=ذيل مسطح |
| FA/FB/LB/SDB |
ملحقات التركيب |
FA = الشفة الأمامية؛ FB = الشفة الخلفية LB=حامل القدم؛ SDB = شق مزدوج |
-- MA32-75S-CM: تجويف 32، السكتة الدماغية 75، عمل مزدوج، ذيل أسطواني، مغناطيس مدمج
-- MTA20-50S-U: تجويف 20، السكتة الدماغية 50، زنبرك رجعي أحادي المفعول، ذيل مسطح
-- MAJ40-100S-CA: تجويف 40، شوط 100، شوط قابل للتعديل، ذيل مشقوق
|
عنصر المعلمة |
مواصفة |
| أحجام تتحمل |
φ16,20,25,32,40,50,63 ملم |
| ضغط التشغيل |
التمثيل المزدوج: 0.1~1.0MPa التمثيل الفردي: 0.2~1.0MPa |
| ضغط إثبات |
1.5 ميجا باسكال |
| درجة الحرارة المحيطة |
-20~+70°C；-10~+60°C للطراز المجهز بالمغناطيس |
| سرعة المكبس |
50 ~ 750 ملم / ثانية |
| وسادة |
وسادة مطاطية قياسية؛ وسادة هوائية اختيارية قابلة للتعديل من MAC |
| موضوع منفذ الهواء |
PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63) |
| تشحيم |
تتوفر عملية مدهونة مسبقًا وخالية من الزيت |
| التسامح مع السكتة الدماغية |
± 1.5 ملم |
1. MA التمثيل المزدوج
|
تتحمل (مم) |
التوجه (ن) |
قوة السحب (ن) |
تقريبا. الحمل الأفقي (كجم) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. MTA فردي التمثيل (عودة الربيع عند 0.5 ميجا باسكال)
|
تتحمل (مم) |
التوجه (ن) |
قوة عودة الربيع (N) |
تقريبا. الحمل الأفقي (كجم) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. خيارات الذيل الخلفي والتركيب
- ذيل أسطواني سم: تركيب مستقيم قياسي (الأكثر شعبية)
-- ذيل CA Clevis: مفصل خلفي لآلية التأرجح
- ذيل مسطح على شكل حرف U: تركيب مستوي لمساحة محورية محدودة
- شفة FA/FB: تثبيت لوحة الحافة الأمامية/الخلفية
- حامل القدم LB: تركيب الدعامة المحورية الجانبية
- SDB Double clevis: وصلة مفصلية لحركة التأرجح
2. الإصدارات المشتقة الرئيسية
-- MA: التمثيل المزدوج القياسي مع مغناطيس مدمج
- MSA/MTA: تمديد زنبركي مفرد/عودة زنبركية
-- MAD: قضيب مزدوج الفعل المزدوج
- MAJ: ضربة مزدوجة قابلة للتعديل
-- MAC: عمل مزدوج مع وسادة هوائية قابلة للتعديل
1. اختيار التجويف: حساب الدفع المطلوب والحمل الأفقي، احتياطي هامش الأمان ≥50%؛ حدد MA بشكل تفضيلي للمشاريع الخفيفة والمتوسطة الحمل والمشاريع الحساسة للتكلفة.
2. تأكيد السكتة الدماغية: أضف هامش سفر إضافي 10 ~ 20 مم؛ الحد الأقصى للسكتة الدماغية: التمثيل المزدوج ≥500 مم، التمثيل الفردي ≥100 مم.
3. مطابقة التكوين
- العملية: التمثيل المزدوج → MA؛ عودة الربيع ذات التمثيل الفردي → MTA؛ ضبط دقيق للسكتة الدماغية → MAJ
- الوسادة: اختر وسادة هوائية قابلة للتعديل من MAC عند سرعة التشغيل> 500 مم/ثانية
- تعليقات الموضع: جميع الموديلات مجهزة بمغناطيس مدمج، تتوافق مع المفاتيح المغناطيسية CS1-G / M9B
أسطوانة SOLH MA الاقتصادية الصغيرة المصنوعة من الفولاذ المقاوم للصدأ قابلة للتبديل مع سلسلة SMC CM2/CM3، وتوفر متغيرات وفيرة وخيارات تركيب متعددة، ومشغل خطي فعال من حيث التكلفة لأتمتة الحمل الخفيف والمتوسط، والتعبئة والتغليف، وخطوط إنتاج المواد الغذائية والإلكترونية.
