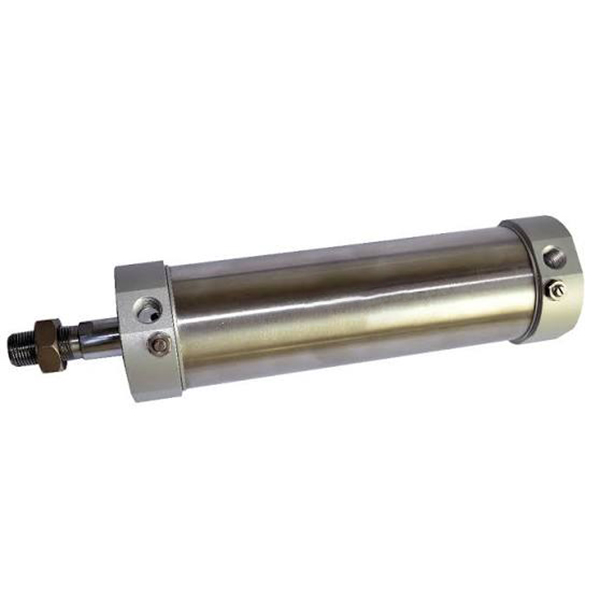

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MG | JIS القياسية اسطوانة هوائية مقاومة للتآكل

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH MG عبارة عن أسطوانة هوائية صغيرة متينة من الفولاذ المقاوم للصدأ تم تصنيعها وفقًا للمعايير الصناعية JIS. ويغطي نطاق التجويف من φ20 إلى φ63 مم، ويتم وضعه بين سلسلة MA الاقتصادية وسلسلة CM2 المتطورة. تتميز بمقاومة ممتازة للتآكل، ومقاومة للاهتزاز وعمر خدمة طويل جدًا، فهي توفر أداءً متميزًا من حيث التكلفة. قابلة للتبديل بالكامل مع سلسلة SMC CM2/CM3، ويتم تطبيقها على نطاق واسع في سيناريوهات الأتمتة المتوسطة والعالية المستوى بما في ذلك الأغذية والأدوية والتغليف والإلكترونيات وبيئات العمل الرطبة والضعيفة ذات القاعدة الحمضية.

  1.1 معيار JIS وقابلية التبادل العالية

     تم تصنيعه بدقة وفقًا للمواصفات القياسية JIS مع أبعاد التركيب الموحدة ومعايير الواجهة. إنها تحقق قابلية تبادل هيكلية وأبعاد مثالية مع أسطوانات سلسلة SMC CM2 وCM3، مما يدعم الاستبدال بدون تعديل، وترقية معدات الدفعات ومطابقة الخطوط الآلية الموحدة.

  1.2 هيكل كامل من الفولاذ المقاوم للصدأ مضاد للتآكل

     اعتماد أنبوب أسطواني من الفولاذ المقاوم للصدأ SUS304 وقضيب مكبس، متطابق مع أغطية نهائية من سبائك الألومنيوم عالية القوة. يوفر هيكل المواد المتكامل أداءً ممتازًا ضد الصدأ والتآكل ومقاومًا للضغط، ويتكيف بشكل ثابت مع ظروف العمل القاسية مثل الرطوبة العالية والغبار والأحماض الضعيفة والقلويات الضعيفة، وهو ما يتجاوز بكثير الأسطوانات الاقتصادية العادية في القدرة على التكيف البيئي.

  1.3 هيكل شركة التغليف المتداول برشام

     اعتماد تقنية تغليف درفلة البرشام الاحترافية للغطاء النهائي وتكامل تجعيد أنبوب الأسطوانة. الهيكل العام محكم وثابت مع مقاومة قوية للاهتزاز ومقاومة الصدمات، وتجنب الاتصال الفضفاض أثناء التشغيل عالي التردد على المدى الطويل. يتميز الشكل الدائري المستقيم الانسيابي بالهيكل البسيط والصيانة اليومية المريحة، مما يقلل من تكاليف التشغيل والصيانة.

  1.4 الحركة المتنوعة والمشتقات الوظيفية

     • إم جي مزدوج التمثيل: حركة ترددية لسحب الهواء ثنائي الأطراف، النوع القياسي الأكثر عالمية للأتمتة الخطية التقليدية.

     • MSG مفرد التمثيل (الدفع للخارج): هيكل دفع زنبركي، تمديد تلقائي بعد انقطاع التيار الكهربائي لآليات إعادة ضبط السلامة.

     • MTG التمثيل الفردي (التراجع): هيكل عودة الزنبرك، التراجع التلقائي بعد انقطاع التيار الكهربائي لسيناريوهات تحديد المواقع الوقائية.

     • MGD قضيب مزدوج: قضيب مكبس ذو مخرج مزدوج، يحقق حركة متزامنة ومضاعفة السكتة الدماغية الفعالة من أجل نقل متزامن دقيق.

     • وسادة MGC قابلة للتعديل: عمل مزدوج مع عازل هواء مزدوج قابل للتعديل، مما يقلل بشكل فعال من الضوضاء والتأثير للتشغيل الدوري عالي السرعة.

     • وسادة قضيب مزدوج MGCD: هيكل قضيب مزدوج مجهز بمخزن هواء قابل للتعديل، يجمع بين التشغيل المتزامن والأداء المستقر عالي السرعة.

  1.5  نظام عزل موثوق به وختم منخفض الاحتكاك

     معيار مجهز بوسادة مطاطية عالية الجودة مضادة للتصادمات للتخزين المؤقت الأساسي وتقليل الضوضاء؛ تدعم موديلات MGC/MGCD المطورة وسادة هوائية ثنائية الأطراف قابلة للتعديل يدويًا، وتتكيف بشكل مثالي مع ظروف العمل ذات السرعة العالية والحمل الثقيل. اعتماد ختم مركب ثنائي الاتجاه ذو شكل خاص مع أخدود تخزين الزيت المدمج، تتميز الأسطوانة بضغط بدء منخفض للغاية، وتشغيل مستقر خالي من الزيت وعمر خدمة يزيد عن 8 ملايين دورة.

  1.6  سلسلة كاملة من الحث المغناطيسي المدمج

     تأتي سلسلة MG بأكملها مع حلقة مغناطيسية مدمجة (رمز S قياسي، غير قابل للإزالة)، متوافقة مع المفاتيح المغناطيسية من سلسلة Airtac CS1-G وSMC M9B. إنه يدعم الكشف الدقيق عن موضع المكبس في الوقت الحقيقي وربط الإشارة الكهربائية، مما يحقق تحديد موضع الدورة تلقائيًا ومراقبة المعدات الذكية.

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

 1. هيكل النموذج النموذجي: MG25-100S-CM-FA

 2. أمثلة على الترتيب القياسي

     • نموذج مغناطيسي قياسي مزدوج الفعل: MG32-75S-CM (تجويف 32 مم، شوط 75 مم، ذيل دائري، حلقة مغناطيسية مدمجة)

     • وسادة قابلة للتعديل نموذج مزدوج التمثيل: MGC40-100S-CA (تجويف 40 مم، شوط 100 مم، ذيل متأرجح، وسادة هوائية قابلة للتعديل)

     • نموذج عودة الربيع بالتمثيل الفردي: MTG20-50S-U (تجويف 20 مم، شوط 50 مم، ذيل مسطح، إعادة ضبط أحادية الفعل)

3. المعلمات التقنية الأساسية (النوع القياسي)

4. مخطط مرجعي للشد والدفع النظري 0.5MPa (قضيب واحد)

  4.1 بيانات الأداء المزدوج (MG).

  4.2 بيانات أداء التمثيل الفردي (MTG Spring Return).

5. نماذج التركيب والنماذج المشتقة

  5.1 طرق التركيب العالمية المتنوعة

     • سم ذيل مستدير: التركيب المستقيم القياسي، النوع الأكثر عالمية للتشغيل الخطي الثابت التقليدي

     • كاليفورنيا سوينغ الذيل: هيكل ذيل قابل للتأرجح، مُكيف خصيصًا للآليات الميكانيكية المتأرجحة والقلبية

     • U الذيل المسطح: تصميم مدمج بذيل مسطح، مناسب لمساحة التثبيت الرفيعة والضيقة للغاية

     • شفة أمامية/خلفية FA/FB: تثبيت الحافة المسطحة الأمامية والخلفية، التثبيت الرأسي المستقر لتحديد المواقع ذات الحمولة الثقيلة

     • قوس القدم LB: تثبيت قاعدة القدم المحورية، التركيب الجانبي المريح وتخطيط المعدات

     • SDB قوس الأذن المزدوج: هيكل مفصلي مزدوج، عملية تأرجح مرنة لسيناريوهات الربط الخاصة

  5.2 سلسلة المشتقات الأساسية

     • إم جي ستاندرد مزدوج المفعول: نموذج عالمي مجهز بالمغناطيس للأتمتة العامة ذات المستوى المتوسط

     • MSG/MTG يعمل بشكل فردي: أنواع دفع الزنبرك / إرجاع الزنبرك لإعادة ضبط الأمان ووضع الحماية

     • MGD قضيب مزدوج: هيكل إخراج متزامن ثنائي النهاية، مضاعفة السكتة الدماغية وتحسين استقرار التشغيل

     • وسادة MGC قابلة للتعديل: هيكل عازل للهواء مطور، مفضل للتشغيل الدوري المتكرر عالي السرعة

     • وسادة قضيب مزدوج MGCD: دمج تزامن القضيب المزدوج والتخزين المؤقت القابل للتعديل للمعدات عالية الدقة وعالية السرعة

6. مقارنة اختيار MG vs MA وCM2

7. دليل الاختيار السريع المكون من 3 خطوات

     1. اختيار تتحمل: حدد حجم التجويف المناسب بناءً على وزن الحمولة الفعلي، واحتفظ بأكثر من 50% من هامش الأمان. قم بإعطاء الأولوية لسلسلة MG للأحمال المتوسطة والعالية وظروف العمل المقاومة للتآكل.

     2. اختيار السكتة الدماغية: شوط العمل الفعلي بالإضافة إلى هامش أمان يتراوح بين 10 إلى 20 مم؛ اتبع حدود الحد القياسية: الفعل المزدوج ≥500 مم، التمثيل الفردي ≥150 مم.

     3. التكوين الوظيفي: اختر MG للتمثيل المزدوج القياسي، وMTG لعودة الزنبرك ذات التمثيل الفردي، وMGC لمتطلبات الوسادة القابلة للتعديل عالية السرعة. السلسلة الكاملة مجهزة مسبقًا بحلقات مغناطيسية، متوافقة مع المفاتيح المغناطيسية CS1-G وM9B لاكتشاف الموقع.

ملخص جملة واحدة

     تعمل الأسطوانة الصغيرة القياسية المصنوعة من الفولاذ المقاوم للصدأ SOLH MG JIS على موازنة المقاومة العالية للتآكل وعمر الخدمة الطويل وأداء التكلفة، مع خيارات الحركة والتركيب المتنوعة، وتعمل كحل هوائي متوسط ​​المدى مثالي للأغذية والأدوية والتعبئة والتغليف ومعدات التشغيل الآلي للبيئة الرطبة.
