العلامة التجارية: SOLH من Richge Technology

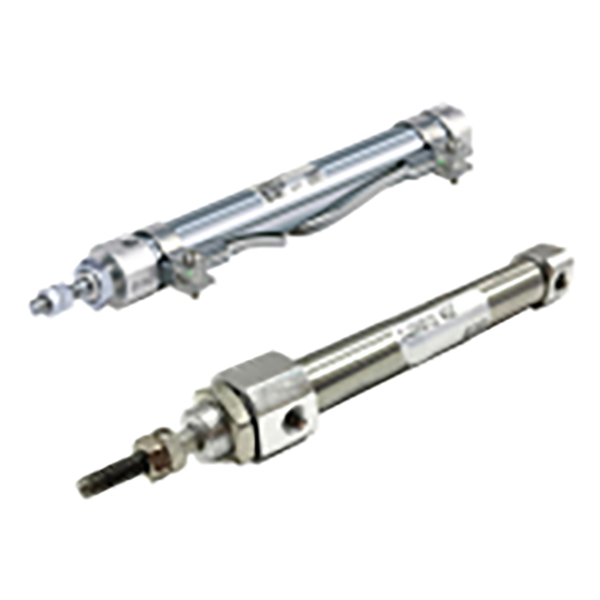

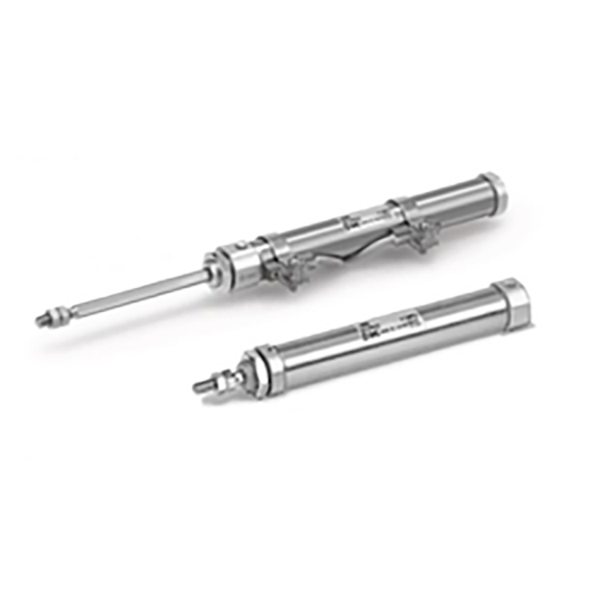

سلسلة SOLH CJ2K عبارة عن أسطوانة صغيرة من الفولاذ المقاوم للصدأ ذات قضيب غير دوار، مشتقة من عائلة الأسطوانات الصغيرة CJ2. الميزة الأساسية: قضيب مكبس سداسي مضاد للدوران مدمج مع هيكل دليل داخلي لمنع دوران قضيب المكبس أثناء التمديد والسحب. مثالية للمحطات الدقيقة حيث يجب أن تحافظ التركيبات النهائية على الوضع الزاوي الثابت. اعتماد 304 برميل من الفولاذ المقاوم للصدأ، مدمج وخفيف الوزن. يدعم ثلاثة أوضاع تشغيل: التمثيل المزدوج، إرجاع الزنبرك المفرد، تمديد الزنبرك المفرد. أحجام التجويف: Φ10، Φ16. قابلة للتبديل الأبعاد بالكامل مع CJ2K الأصلي المستورد. حلقة مغناطيسية مدمجة اختيارية متوافقة مع المفاتيح المغناطيسية M9BW. تم اعتماده على نطاق واسع في الأتمتة الصغيرة، ومعدات 3C، والأدوات الدقيقة وتطبيقات دفع الرقصة.

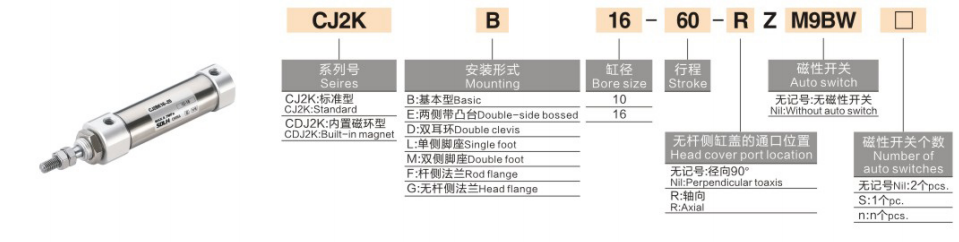

1. مثال النموذج: CJ2KB10-30SZ-M9BW-B
|
شريحة |
شفرة |
تعريف |
| CJ2K |
كود السلسلة |
أسطوانة صغيرة من الفولاذ المقاوم للصدأ، نوع قضيب غير دوار |
| ب/ل/و/د |
نوع جبل |
ب=أساسي؛ L=حامل القدم؛ F= شفة الرأس؛ د = شق مزدوج |
| 10/16 |
حجم التجويف (مم) |
Φ10 / Φ16 |
|
30 |
السكتة الدماغية القياسية (مم) |
Φ10:15/30/45/60/75/100/125/150 Φ16:15/30/45/60/75/100/125/150/175/200 |
| فارغة / ق / ت |
وضع العمل |
فارغ = التمثيل المزدوج S=عودة زنبركية أحادية المفعول (تمتد بالهواء، وتتراجع تلقائيًا عند قطع الهواء) T=امتداد زنبركي مفرد الفعل (يتراجع بالهواء، ويمتد تلقائيًا عند قطع الهواء) |
|
Z |
خيار الحلقة المغناطيسية |
Z= حلقة مغناطيسية مدمجة لتركيب المستشعر؛ فارغ=لا يوجد حلقة مغناطيسية |
| M9BW |
نموذج التبديل المغناطيسي |
فارغ = بدون مفتاح مغناطيسي |
| ب/س |
تبديل الكمية |
الافتراضي B = 2 مفاتيح؛ S = 1 التبديل |
2. مثال الطلب
CJ2KB10-30SZ-M9BW
- أسطوانة صغيرة غير دوارة، تركيب أساسي، التجويف 10، السكتة الدماغية 30، عودة زنبركية أحادية المفعول، حلقة مغناطيسية مدمجة، مجهزة بمفتاح مغناطيسي M9BW.
1. قضيب المكبس السداسي الميكانيكي المضاد للدوران (الميزة الأساسية)
- قضيب مكبس ذو مقطع عرضي سداسي الشكل متطابق مع جلبة التوجيه الأمامية لتقييد الدوران المحيطي.
- دقة مقاومة الدوران: Φ10 ± ±1.5°؛ Φ16 ≥ ±1°.
-- ✅ حل مشاكل الانحراف الناتجة عن الالتواء الحر لقضيب المكبس الدائري العادي أثناء التبادل.
2. 304 برميل من الفولاذ المقاوم للصدأ، مخطط نحيف مدمج
- مقاومة الصدأ وأداء مقاوم للرطوبة. يوفر الهيكل الأسطواني مساحة التثبيت داخل خزانات المعدات المدمجة.
3. تتوفر أوضاع تشغيل متعددة
- التمثيل المزدوج: إمداد الهواء على كلا الجانبين، دفع مستقر، مفضل للإنتاج الضخم المستمر
- عودة الربيع S: يمتد عند تنشيطه، ويتراجع تلقائيًا بعد فقدان الطاقة
-- تمديد الزنبرك T: يتم سحبه عند تنشيطه، ويتم تمديده تلقائيًا بعد فقدان الطاقة لتلبية متطلبات إعادة ضبط السلامة
4. خيارات التركيب المتنوعة
- النوع الأساسي، حامل القدم L، الشفة F، المشبك المزدوج D. يدعم التجميع الرأسي والأفقي والمقلوب.
5. عملية خالية من الزيت
-- شحم داخلي طويل الأمد مطلي مسبقًا، متوافق مع الهواء المضغوط الجاف الخالي من الزيت من أجل تشغيل مستقر على المدى الطويل.
6. كشف الموقع المغناطيسي الاختياري
- الإصدار Z مجهز بمغناطيس مدمج، يتعاون مع مفتاح M9BW لإرسال إشارة تمديد/سحب في المكان إلى PLC للتحكم التلقائي في التعشيق.
7. وسادة مطاطية قياسية
- وسائد مطاطية مدمجة على كلا الطرفين لامتصاص تأثير المكبس وتقليل ضوضاء التشغيل.
|
عنصر المعلمة |
المواصفات القياسية |
| وسيلة العمل |
هواء مضغوط جاف مفلتر (خالي من الزيت) |
| ضغط التشغيل |
التمثيل المزدوج: 0.1 ~ 0.7MPa التمثيل الفردي: 0.2 ~ 0.7MPa |
| الدقة المضادة للدوران |
Φ10 ± ±1.5°；Φ16 ≥ ±1° |
| سرعة المكبس |
50～750 ملم/ثانية |
| درجة الحرارة المحيطة |
بدون مغناطيس: -10~70 درجة مئوية مع المغناطيس: -10～60 درجة مئوية (بدون ثلج) |
| موضوع منفذ الهواء |
M5×0.8 لـ Φ10 / Φ16 |
| نوع الوسادة |
وسادة مطاطية على كلا الطرفين |
| عمر الخدمة الميكانيكية |
≥8 مليون دورة ترددية |
1. دفع الخرج النظري @0.5MPa (N)
|
تتحمل |
التوجه المزدوج بالنيابة |
دفعة واحدة لعودة الربيع |
| Φ10 |
39.3 |
~28 |
| Φ16 |
100.5 |
~76 |
|
عنصر المقارنة |
نوع القضيب غير الدوار CJ2K |
قضيب مستدير قياسي CJ2 |
| هيكل قضيب المكبس |
قضيب سداسي + جلبة توجيهية، مضادة للالتواء |
قضيب دائري عادي، لا يوجد هيكل مضاد للدوران |
| انحراف الدوران |
Φ10 ± 1.5 درجة / Φ16 ± 1 درجة |
دوران حر أثناء الحركة، زاوية لا يمكن التحكم فيها |
| الحمل المناسب |
التركيبات المسطحة، الفتحات التوجيهية، قطع العمل التي تتطلب زاوية ثابتة |
دفع خطي بسيط، الحمل يسمح بالدوران الحر |
| يكلف |
أعلى قليلاً من CJ2 القياسي |
النموذج الأساسي الاقتصادي |
1. ✅ تفضل CJ2K في ظل ظروف العمل هذه
-- أدوات مسطحة أو شوكات تحويل أو دبابيس تحديد مثبتة على طرف القضيب، ويمنع انحراف الحمل؛
-- أدوات فهرسة صغيرة، تدفع قطع العمل داخل أخاديد التوجيه؛
- التغذية الخطية للكاميرات وتركيبات الفحص التي تتطلب زاوية ثابتة؛
- المشابك المسطحة المتصلة بقضيب المكبس، سوف يتسبب الالتواء في تشويش المواد أو فشل تحديد الموقع.
2. ❌السيناريوهات المقبولة لـ CJ2 القياسية
-- طرد بسيط، دفع قطع العمل الدائرية، عدم وجود قيود زاوية على الحمل، أولوية التكلفة.
1. تأكيد متطلبات مكافحة الالتواء
- تركيبات مسطحة/مربعة مع أخدود تحديد المواقع → يجب اختيار إصدار CJ2K غير الدوار.
2. حدد وضع التشغيل
- الترددية المستمرة والدفع الأقصى → التمثيل المزدوج (بدون لاحقة S/T)
-- يمتد بالهواء، ويتراجع تلقائيًا بعد إيقاف التشغيل ← عودة الربيع S
-- اسحب بالهواء، قم بالإخراج التلقائي بعد إيقاف التشغيل ← تمديد الزنبرك T
3. تكوين أجهزة الاستشعار والتركيب
- يلزم الحصول على تعليقات حول موضع PLC: أضف اللاحقة Z (مغناطيس مدمج) + مفتاح مغناطيسي M9BW
- اختيار التركيب: Flange F لتركيب الوجه النهائي؛ القدم L لتركيب الإطار الجانبي؛ مشبك مزدوج D لحركة التأرجح المفصلية
- أتمتة 3C: دفع رقصة PCB المسطحة، وضع الموصل في الفتحات
- معدات الفحص البصري: تغذية خطية للكاميرا بزاوية كشف ثابتة
- الأدوات والتركيبات الصغيرة: إخراج قطع العمل المسطحة، وتغذية المواد في فتحات التوجيه
- آلات التعبئة والتغليف: وضع الكرتون المسطح، دفع الملصقات الصغيرة
- أتمتة المختبرات وورش العمل الرطبة (برميل الفولاذ المقاوم للصدأ المضاد للصدأ)
1. دائرة دفع مزدوجة الفعل
- جهاز تشحيم منظم فلتر الهواء AFC → 4V210-06 5/2 صمام الملف اللولبي → أنابيب PU4 → CJ2KB16-60Z-M9BW
2. دائرة إعادة ضبط الزنبرك ذات التمثيل الفردي
- منظم الضغط AR → 3V210 3/2 صمام الملف اللولبي → CJ2KB10-30SZ
- تجنب الحمل الجانبي الشعاعي المفرط على قضيب المكبس. تعمل القوة الجانبية على تسريع تآكل جلبة التوجيه وتقليل دقة مقاومة الدوران.
- قم بتثبيت الحمل النهائي بشكل محوري لتقليل لحظة الالتواء.
- قم بتركيب مرشح هواء التركيز البؤري التلقائي (AF) في اتجاه المنبع لمنع الغبار من تشويش مجموعة الدليل.
- تجنب التشغيل عالي السرعة على المدى الطويل تحت ضغط كامل يبلغ 0.7 ميجا باسكال؛ الاستفادة الكاملة من وسادة مطاطية.
- إصدار ختم مطاطي من الفلور قابل للتخصيص للبيئات المسببة للتآكل الحمضي والقلوي القوي.
توفر الأسطوانة الصغيرة ذات القضيب السداسي غير الدوار من الفولاذ المقاوم للصدأ SOLH CJ2K حركة خطية دقيقة مضادة للالتواء، وهي متوفرة في أشكال مزدوجة/مفردة مع أنماط تركيب متعددة، متوافقة مع المفاتيح المغناطيسية M9BW، ومشغل مثالي لاختبار 3C، والفحص البصري ومحطات تحديد المواقع الدقيقة حيث يُحظر الانحراف الزاوي.
