اسطوانة الهواء

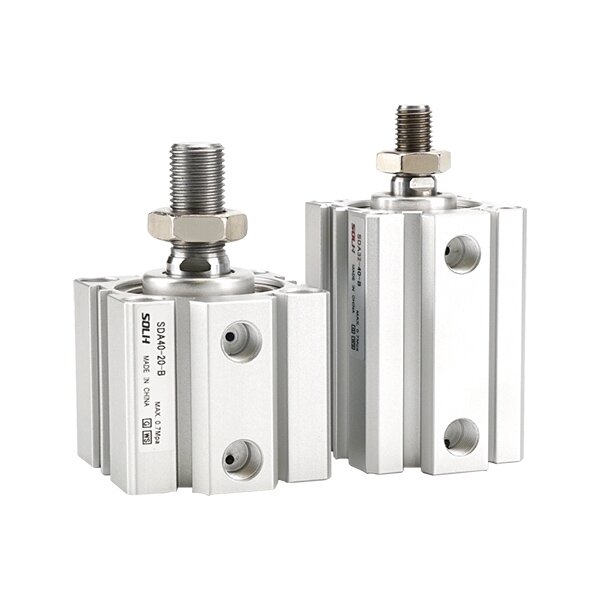

SOLH SDA الأسطوانة المدمجة الرفيعة للغاية والمربعة هي مشغل هوائي اقتصادي مدمج. يبلغ طول جسمها 1/2 ~ 1/3 فقط من أسطوانات قضيب الربط القياسية ويدعم التثبيت المدمج لتوفير المساحة. أبعاد التركيب قابلة للتبديل مع سلسلة Airtac ACQ وSMC CQ2. إنه يوفر متغيرات شاملة: الفعل المزدوج، وSSA/STA عودة الربيع المفرد، وقضيب SDAD المزدوج، والشوط القابل للتعديل SDAJ، والنماذج المجهزة بمغناطيس SDAS. مصدات مطاطية مدمجة في كلا الطرفين تمتص الصدمات وتقلل من الضوضاء. يتيح مانع الاحتكاك المنخفض المخزن بالشحوم التشغيل بدون زيت على المدى الطويل. أحجام التجويف φ12 ~ 100 مم، مناسبة للدفع والتثبيت وتحديد المواقع بضربة قصيرة، ويتم تطبيقها على نطاق واسع في أتمتة 3C وآلات التعبئة والتغليف والتركيبات كحل فعال من حيث التكلفة للمعدات محدودة المساحة.

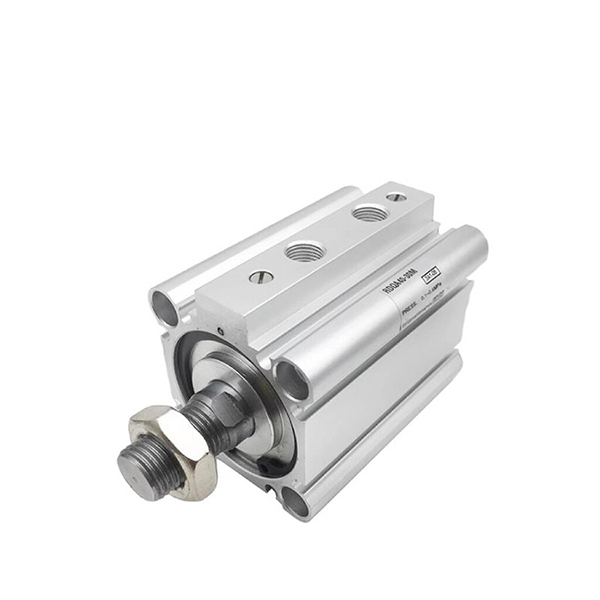

الأسطوانة الرفيعة SOLH RQ قابلة للتبديل مع سلسلة SMC RQ/RDQ. إنها تعتمد هيكل وسادة هوائية مدمج بدون حلقات مع قدرة امتصاص طاقة 3 مرات للمخزن المطاطي CQ2 وضوضاء تشغيل أقل بنسبة 50%. الأسطوانة المربعة فائقة النحافة أقصر بنسبة 20% من الأسطوانات الرفيعة ذات وسادة الهواء التقليدية، وأبعاد التركيب تناسب CQ2 وCQS لاستبدال الترقية المباشرة. تغطي المتغيرات RQ غير المغناطيسي، وRDQ المجهز بالمغناطيس، وRLQ القابل للقفل للحمل الرأسي المضاد للسقوط. مناسبة للتبادل المستمر عالي السرعة عند 50 ~ 500 مم / ثانية. أحجام التجويف φ20~100mm وتدعم التشغيل الخالي من الزيت. يستخدم على نطاق واسع في التحميل/التفريغ الآلي عالي الدورة، والتثبيت الدقيق وتحديد المواقع التي تتطلب تأثيرًا منخفضًا وضوضاء منخفضة.

تم تجهيز الأسطوانة المدمجة ذات التركيب الحر متعددة المواضع SOLH MD بفتحات تثبيت ملولبة على ستة جوانب من جسم الكتلة للتركيب بدون دعامة في أي زاوية، وهي أرق بنسبة 30% إلى 50% من الأسطوانات المستديرة القياسية لتناسب تخطيط المعدات الضيقة وعالية الكثافة. خمسة نماذج فرعية تغطي جميع أوضاع العمل: MD القياسي بقضيب واحد مزدوج التمثيل، MSD أحادي القضيب (تمديد الزنبرك) / MTD (تراجع الزنبرك)، MDD مزدوج القضيب المضاد للالتواء، وMDJ ثنائي القضيب قابل للتعديل. تتراوح أحجام التجويف من 6 إلى 32 ملم مع الأشواط القياسية من 5 إلى 60 ملم. تأتي كل وحدة مع عازل مطاطي أمامي مدمج وفتحات جانبية مزدوجة لأجهزة الاستشعار المغناطيسية؛ يشير suffix-S إلى المغناطيس الدائم المتكامل المتوافق مع مفاتيح القصب CMSH/DMSH. يستخدم قضيب المكبس جلبة متكاملة ذاتية التشحيم من أجل التشغيل السلس الخالي من الزيت. تعمل متغيرات القضيب المزدوج على التخلص من الانحراف الجانبي الناتج عن أحمال الإزاحة، بينما يتميز MDJ ببرغي تعديل خلفي لضبط الضربات بشكل مرن. يتم تطبيقه على نطاق واسع على أدوات التثبيت والإخراج والتجعيد وتحديد المواقع الدقيقة للأدوات المصغرة في 3C وأشباه الموصلات وآلات الأتمتة الصغيرة العامة.

إن الأسطوانة الرفيعة الموجهة عالية الصلابة SOLH CQM قابلة للتبديل مع SMC CQM/CDQM. تم تصميمه على هيكل أسطواني رفيع CQ2 مع قضبان توجيه مزدوجة متوازية ومدمجة، وهو يحافظ على نفس طول الجسم مثل CQ2 ويلغي الحاجة إلى أدلة خارجية. مقاومة الحمل الجانبي أعلى بـ 2 إلى 4 مرات من أسطوانات CQ2 القياسية، مع تسامح دوران قضيب المكبس ±±0.2°. تشتمل المتغيرات على CQM غير المغناطيسي، وCDQM المجهز بالمغناطيس، ونموذج CQM-XB24 ذو عمر الخدمة الطويل. مزودة بمصدات مطاطية على كلا الطرفين وتدعم التشغيل الخالي من الزيت. أحجام التجويف φ12 ~ 100 مم، وأبعاد التركيب متوافقة مع CQ2/CQS. مثالية للدفع الدقيق في الشوط القصير وتثبيت التثبيت مع تحميل الإزاحة في أتمتة تجميع الإلكترونيات.

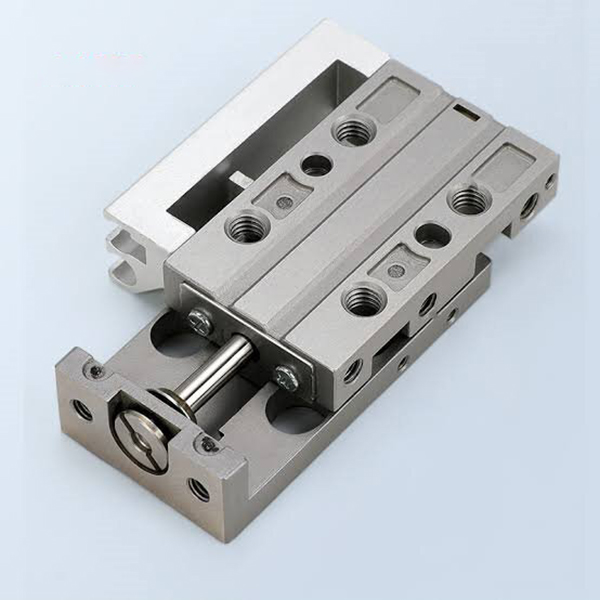

طاولة الشرائح الهوائية SOLH MXJ فائقة الصغر وعالية الدقة قابلة للتبديل مع سلسلة SMC MXJ. مجهزة بدليل خطي كروي مدمج من الفولاذ المقاوم للصدأ، فإنها تحقق دقة توازي تبلغ 0.005 مم ودقة تحديد موضع متكررة ± 0.01 مم. يدعم الجسم الخفيف للغاية والرفيع التركيب ثلاثي الجوانب من الأعلى والأسفل والجانب، وهو أصغر بنسبة 30% إلى 50% من طاولات MXQ المنزلقة. أحجام التجويف φ4.5~16mm، مجهزة بمصدات مطاطية مزدوجة الأطراف، ومحددات معدنية اختيارية لشوط قابل للتعديل من 0 إلى 5 مم. يتيح التصميم المتماثل إمكانية التبادل بين الأنابيب وأجهزة الاستشعار من اليسار إلى اليمين، وهو مناسب للبيئات النظيفة الخالية من الزيت. قادرة على الحركة المستقرة ذات التردد العالي والسكتة الدماغية القصيرة، ويتم اعتمادها على نطاق واسع للحركة الخطية على مستوى الميكرون في التعامل الدقيق 3C، والفحص البصري، والتجميع المصغر ومعدات الأتمتة الطبية المدمجة.

طاولة الشرائح الهوائية فائقة الدقة SOLH MXP قابلة للتبديل مع سلسلة SMC MXP. إنها تعتمد هيكلًا مدمجًا من الفولاذ المقاوم للصدأ المارتنسيتي ودليل خطي كروي مدمج، مما يحقق توازي السفر بمقدار 0.004 مم، وخطأ دوران يصل إلى ±0.03 درجة ودقة تحديد المواقع المتكررة ±0.01 مم. يتميز الهيكل الصغير الضيق للغاية بأنه أنحف بنسبة 10% إلى 20% من طرازات MXJ، ويدعم التركيب ثلاثي الجوانب والأنابيب المحورية/الجانبية القابلة للتحويل. أحجام التجويف φ6 ~ 16 مم مجهزة بحواجز مطاطية قياسية ومحددات معدنية اختيارية وحواجز هيدروليكية متاحة لـ φ8 وما فوق. إنه يدعم البيئة النظيفة الخالية من الزيوت والتبادل المستقر عالي التردد. مثالية لمحطات التشغيل الآلي في الأماكن الضيقة التي تتطلب دقة حركة صارمة، مثل الفحص البصري، وربط الرقائق، وتجميع المكونات الدقيقة، والمعدات الطبية المتميزة.

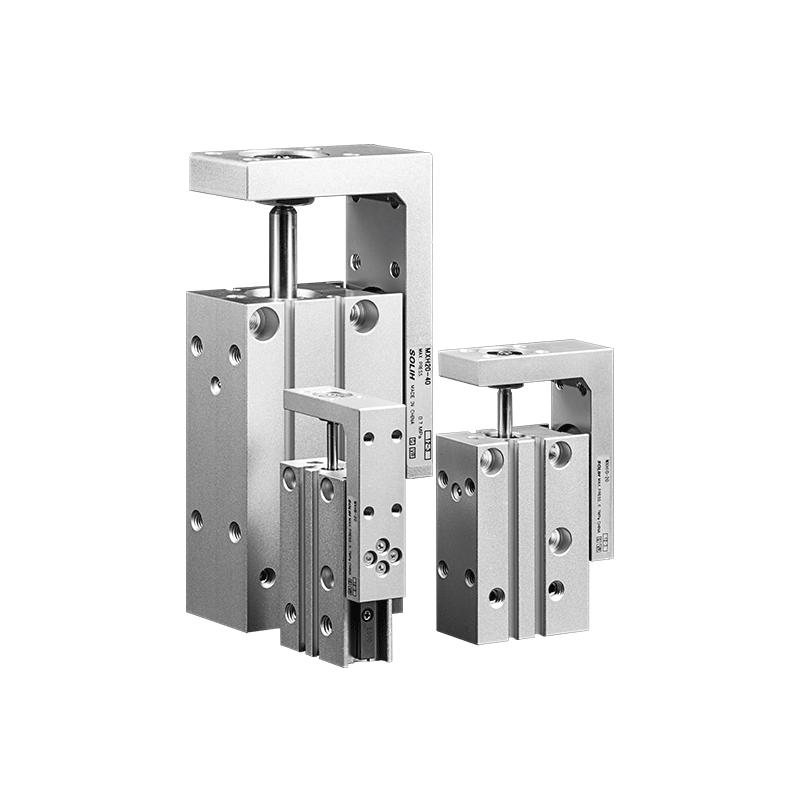

طاولة الشرائح الهوائية المضغوطة والضيقة SOLH MXH قابلة للتبديل مع سلسلة SMC MXH. يتم تشغيلها بواسطة مكبس مزدوج ومجهزة بسكة توجيه كروية دوارة، فهي تعتمد جسمًا ضيقًا للغاية مناسبًا للتخطيط الكثيف جنبًا إلى جنب. يتميز بقدرة ممتازة على مقاومة الإزاحة والالتواء مع عزم الدوران المسموح به حوالي 6 مرات من شرائح MXU التقليدية، ودقة تحديد الموضع المتكررة ±0.02 مم والحد الأقصى للسكتة القياسية حتى 60 مم. يدعم التركيب في 4 اتجاهات وأنابيب ثلاثية الجوانب، ويأتي مزودًا بمغناطيس مدمج متوافق مع العديد من المفاتيح المغناطيسية، ومخازن مطاطية مزدوجة الأطراف ويتيح التشغيل المستمر الخالي من الزيت. أحجام التجويف φ6 ~ 20 مم، تستخدم على نطاق واسع للنقل عالي التردد ومتوسط ​​الدقة وطويل الشوط لمكونات 3C والأجزاء البلاستيكية الصغيرة تحت الكابولي أو الحمل الأحادي في معدات التشغيل الآلي ذات المساحة المحدودة.

طاولة الشرائح الهوائية المدمجة عالية الصلابة SOLH MXS قابلة للتبديل بالكامل مع سلسلة SMC MXS. إنها تعتمد القيادة ذات المكبس المزدوج وقضبان توجيه الأسطوانة المتقاطعة المحملة مسبقًا لحركة الخلوص الصفري، مما يوفر ضعف قوة دفع الشرائح ذات الأسطوانة الواحدة بنفس التجويف ودقة تحديد موضع متكرر تصل إلى ± 0.01 مم. يوفر الهيكل المتكامل فائق النحافة مساحة تركيب تتراوح من 30% إلى 50% مقارنةً بالأسطوانة المقسمة بالإضافة إلى مجموعات الدليل الخارجية. يتم دعم التركيب ثلاثي الجوانب مع فتحات دبوس تحديد المواقع (السفلي والجانبي والمحوري). أحجام التجويف φ6~25mm مع الأشواط القياسية 10~150mm، أدوات ضبط الأشواط الاختيارية 0~5mm. مغناطيس مدمج يناسب المفاتيح المغناطيسية ويتيح التشغيل بدون زيت. يستخدم على نطاق واسع للنقل الخطي عالي الصلابة والدقة في أشباه الموصلات وتجميع الدقة 3C ومحطات محاذاة المكونات البصرية.

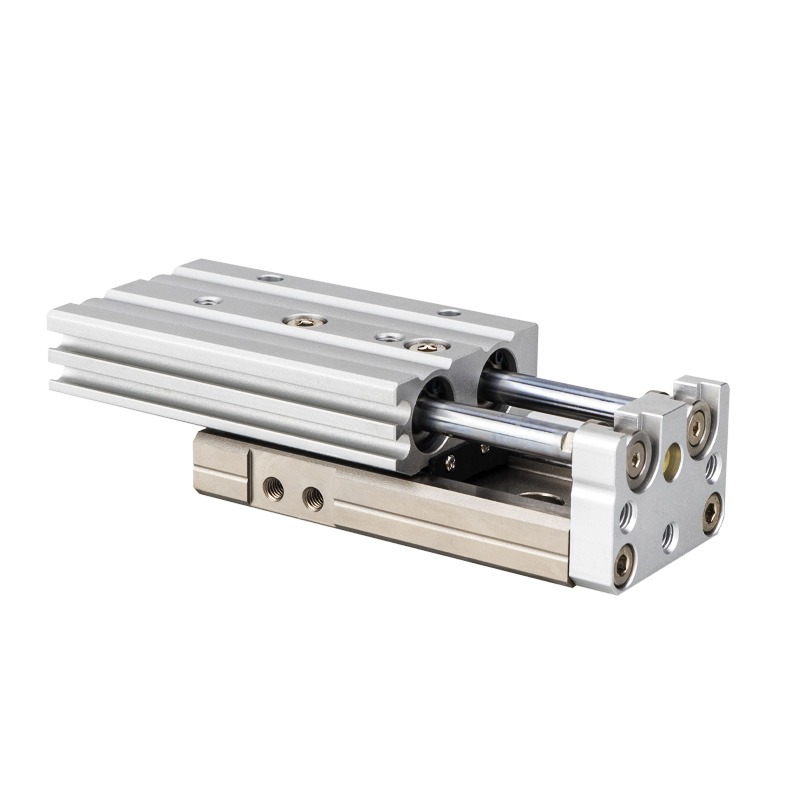

طاولة الشرائح الهوائية الاقتصادية SOLH MXQ قابلة للتبديل مع سلسلة SMC MXQ. إنها تعتمد القيادة ذات المكبس المزدوج وسكة توجيه الكرة المعاد تدويرها غير المحملة مسبقًا، والتي تم تصميمها كوحدة متكاملة رفيعة وخفيفة الوزن ذات ارتفاع أقل ووزن أخف من MXS، مما يحقق دقة تحديد موضع متكررة تبلغ ± 0.02 مم. يتوفر تركيب ثلاثي الجوانب مع فتحات دبوس لتحديد المواقع (أسفل، وجانبي، ومحوري). أحجام التجويف φ6 ~ 25 مم، الأشواط القياسية 10 ~ 150 مم، أدوات ضبط الأشواط الاختيارية 0 ~ 5 مم. مغناطيس مدمج يناسب المفاتيح المغناطيسية ويدعم التشغيل الخالي من الزيت. باعتباره مشغلًا خطيًا أساسيًا فعالاً من حيث التكلفة، فإنه يناسب المشاريع الحساسة للميزانية ويستخدم على نطاق واسع للنقل الخفيف عالي التردد للأجزاء الإلكترونية والبلاستيكية الصغيرة وخطوط التجميع الآلية ذات الدقة القياسية.
