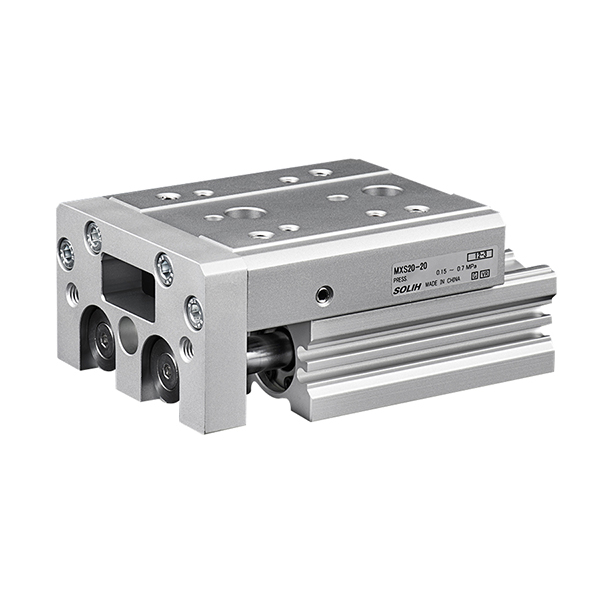

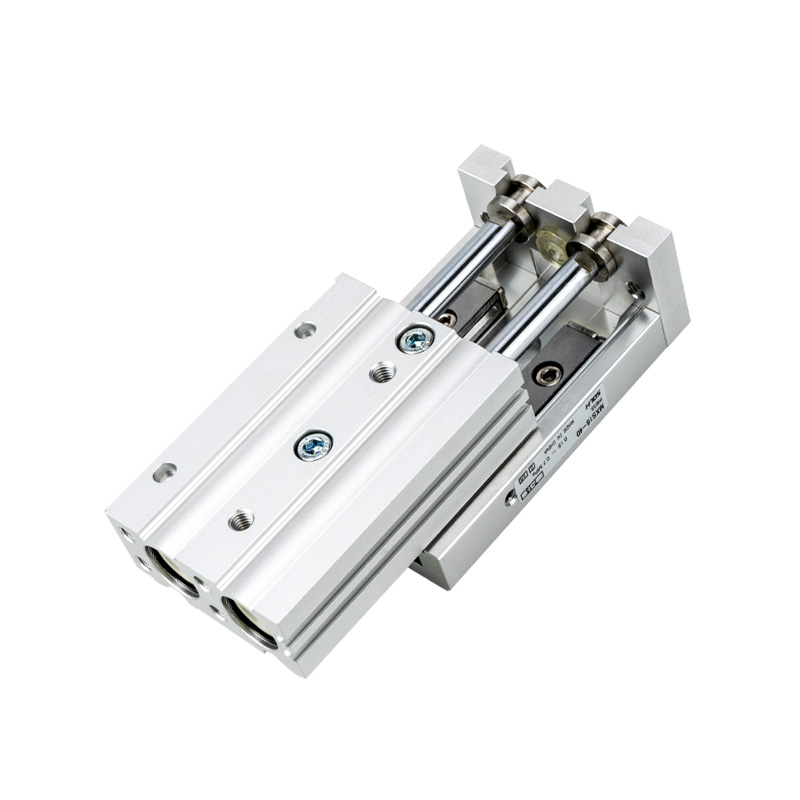

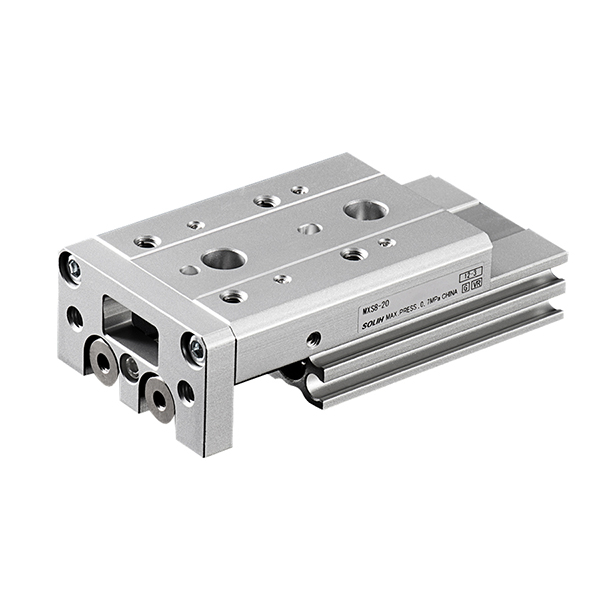

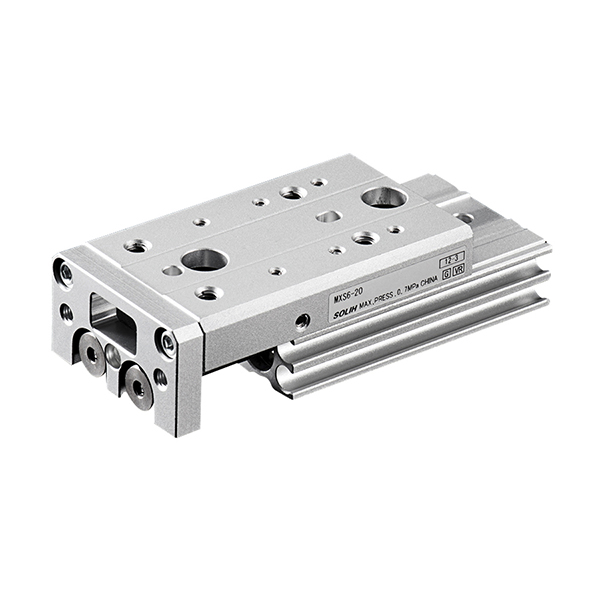

طاولة منزلقة هوائية من سلسلة MXS | دليل الأسطوانة المتقاطعة نوع الأسطوانة المزدوجة

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     سلسلة SOLH MXS عبارة عن طاولة منزلقة هوائية مدمجة عالية الصلابة وعالية الدقة ومجهزة بهيكل قيادة مزدوج المكبس وقضبان توجيه احترافية متقاطعة. يتميز بجسم صغير الحجم ونحيف للغاية، ونظام توجيه محمل مسبقًا بدون خلوص، ودفع مضاعف للإخراج، ويوفر حركة خطية فائقة الثبات مع دقة متكررة تصل إلى ±0.01 مم. يعمل التصميم المتكامل الشامل على تقليل حجم المعدات بشكل كبير مقارنةً بالأسطوانة المقسمة التقليدية + مجموعات الدليل الخارجي. يتم تطبيقه على نطاق واسع في النقل الخطي الدقيق، وتجميع المحاذاة، والأدوات الإلكترونية وأشباه الموصلات، ويعمل كبديل مطور مثالي لحلول القيادة الخطية التقليدية.

الهيكل الأساسي ومبدأ العمل

     -- نظام القيادة ثنائي المكبس: يعتمد هيكل المكبس المزدوج مزدوج المفعول، مما يوفر ضعف قوة دفع الشرائح ذات الأسطوانة الواحدة بنفس حجم التجويف. إنه يضمن التشغيل المتزامن للغاية ويزيل بشكل فعال انحراف الحركة والتأرجح أثناء الحركة عالية التردد.

     -- السكك الحديدية دليل الأسطوانة المتقاطعة الممتازة: دليل أسطواني متقاطع عالي الدقة مدمج مع تصميم التحميل المسبق، خلوص تشغيل صفر، صلابة هيكلية ممتازة ومقاومة قوية للحمل الشعاعي وانحراف عزم الدوران. إنه يحافظ بثبات على دقة تحديد موضع متكررة للغاية تبلغ ± 0.01 مم للتشغيل الدوري طويل المدى.

     -- تصميم متكامل الكل في واحد: يتم دمج الأسطوانة والطاولة المنزلقة بشكل مثالي كوحدة واحدة، مما يقلل من حجم التثبيت الإجمالي بنسبة 30% إلى 50% مقارنة بالهياكل المنفصلة. لا يتطلب أي محاذاة يدوية أثناء التثبيت، مما يحسن بشكل كبير من كفاءة التجميع والاتساق الهيكلي.

     -- تركيب مرن ثلاثي الجوانب: يدعم التثبيت ثلاثي الاتجاهات السفلي والجانبي والمحوري مع فتحات دبوس تحديد المواقع بدقة محددة مسبقًا. إنه يدعم تركيب التراص المباشر والتركيب الجانبي الثابت، مما يتكيف مع متطلبات تخطيط المعدات المدمجة المتنوعة.

     -- التكيف الاستشعار المدمج: مزود بحلقة مغناطيسية داخلية قياسية، مع أخاديد مدمجة محجوزة على الجسم متوافقة مع المفاتيح المغناطيسية من السلسلة D-M9□ وA93. يتجنب التصميم المثبت على نحو متساطح التداخل الهيكلي ويضمن الحصول على ردود فعل دقيقة لموضع الضربة.

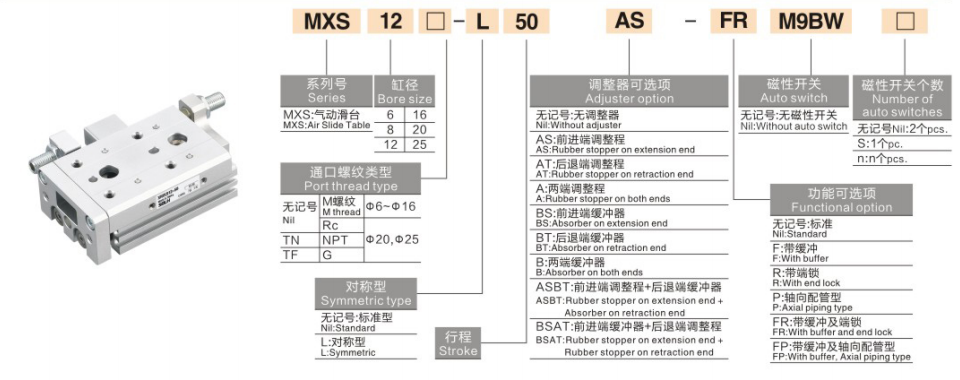

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: MXS16-50AS-M9BW

   2. مثال مرجعي للطلب القياسي

     -- MXS20-75A-FR-M9NL: التجويف 20 مم، الشوط 75 مم، تعديل الشوط المزدوج، الأنابيب المحورية، مفتاح مغناطيسي PNP بطول سلك 3 أمتار

المواصفات الفنية الأساسية العامة

الرسم البياني المرجعي لقوة الخرج والحمل (@0.5 ميجا باسكال، التثبيت الأفقي)

ملحوظة: تقل سعة الحمولة كلما زاد طول الشوط والسرعة الأعلى؛ عامل الأمان ≥2؛ يتطلب الحمل الرأسي التحقق من عزم الدوران المسموح به

سيناريوهات التطبيق وإرشادات الاختيار

   1. سيناريوهات تطبيق الأولوية لسلسلة MXS

     --  تحديد المواقع والنقل بدقة فائقة: مثالي للنقل الخطي الدقيق ومحاذاة المكونات الإلكترونية والمحطات الطرفية والعدسات البصرية والوحدات المصغرة مع متطلبات تحديد المواقع الصارمة ± 0.01 مم.

     -- معدات مدمجة ذات مساحة محدودة: هيكل متكامل رفيع للغاية يقلل من ارتفاع المعدات بنسبة 30% مقارنة بالطاولات المنزلقة العادية، وهو مناسب تمامًا للمحطات الآلية المصغرة والمدمجة للغاية.

     -- ظروف عمل عالية الصلابة ومضادة للانحراف: يوفر تصميم دليل الأسطوانة المتقاطعة مقاومة ممتازة لعزم الدوران وتحمل حمل غريب الأطوار، ومناسب لقيادة المحور Z للروبوت ومحطات التجميع عالية الدقة مع ظروف القوة المعقدة.

     -- عملية دورية عالية التردد قصيرة السكتة الدماغية: مستقر للتشغيل عالي التردد على المدى الطويل خلال ضربة قصيرة تتراوح من 10 إلى 50 مم، مع الحفاظ على دقة متسقة دون إزاحة أو اهتزاز.

     -- التبسيط الهيكلي وخفض التكاليف: يحل هيكل الأسطوانة والتوجيه المتكامل محل تركيبة "الأسطوانة + الدليل الخارجي" المنفصلة تمامًا، مما يبسط التصميم الميكانيكي ويقلل تكاليف التجميع والصيانة.

النقاط الرئيسية في الاختيار المهني

     -- اختيار حجم التجويف: قم بمطابقة حجم التجويف وفقًا لوزن قطعة العمل ووضع التثبيت. التحكم في الحمل الأفقي ضمن 50% من القيمة المقدرة والحمل الرأسي ضمن 25% من القيمة المقدرة لضمان التشغيل المستقر.

     -- اختيار السكتة الدماغية: احتياطي هامش السكتة الدماغية 5 ~ 10 ملم أثناء اختيار النموذج. اختر أداة ضبط السكتة الدماغية AS/AT/A (ضبط دقيق من 0 إلى 5 مم) إذا كان التشذيب الدقيق للشوط مطلوبًا.

     -- مطابقة اتجاه التركيب: التركيب السفلي للتعامل مع المواد أفقيًا؛ التركيب الجانبي للتركيب الثابت الجانبي؛ التركيب المحوري لتكديس المحور Z والتجميع متعدد الطبقات.

     -- تحسين تكوين المخزن المؤقت: حاجز مطاطي قياسي للتشغيل التقليدي. يتم تجهيزه بمخزن مؤقت هيدروليكي عندما تتجاوز سرعة التشغيل 300 مم / ثانية أو يتجاوز وزن الحمولة 5 كجم لتقليل التأثير والاهتزاز الطرفي.

     -- إعداد الكشف عن الموقف: متوافق مع المفاتيح المغناطيسية M9B/M9N. تدعم الأخاديد المدمجة مزدوجة الجانب تركيب مفتاحين لتحقيق كشف دقيق للإشارة في مكانها لكل من ضربات التمديد والسحب.

ملخص جملة واحدة

     تعتمد الطاولة المنزلقة الهوائية ذات الأسطوانة المزدوجة من سلسلة SOLH MXS دليل الأسطوانة المتقاطع المتميز وهيكل الكل في واحد المتكامل، الذي يتميز بقوة دفع مزدوجة، ودقة فائقة ± 0.01 مم، وصلابة فائقة وقدرة مضادة للانحراف، بمثابة حل القيادة الخطية عالي الدقة لأشباه الموصلات، والتجميع الدقيق الإلكتروني وأتمتة تحديد المواقع عالية التردد.
