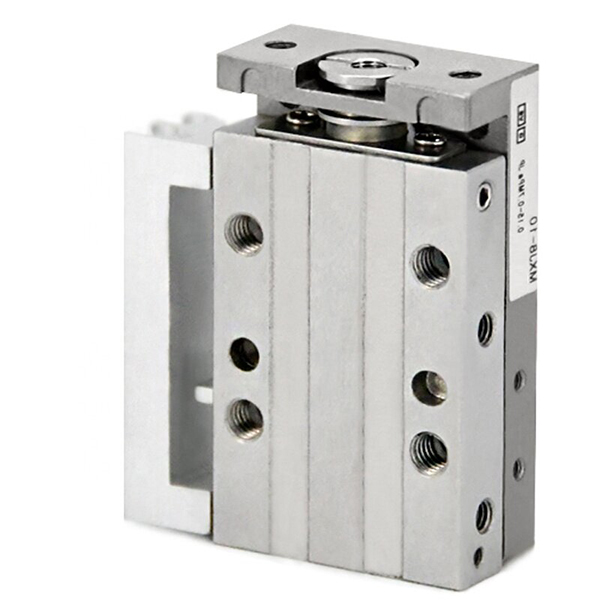

طاولة منزلقة هوائية فائقة الدقة وصغيرة الحجم من سلسلة MXJ

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     سلسلة SOLH MXJ عبارة عن طاولة منزلقة هوائية صغيرة جدًا وعالية الدقة مصممة للقيادة الخطية الدقيقة. يتميز ببصمة مدمجة للغاية، ودقة تحديد المواقع على مستوى الميكرون، وبنية خفيفة الوزن، وتوافق التركيب متعدد الاتجاهات، وهو مصمم بشكل مثالي للمحطات الآلية ذات المساحات المحدودة بما في ذلك المعالجة الإلكترونية 3C، والكشف الدقيق، والتجميع الدقيق، والعمليات الدورية قصيرة الشوط عالية التردد. إنه بمثابة المحرك الخطي الصغير عالي الدقة لسيناريوهات الأتمتة المصغرة.

الهيكل الأساسي وميزات التصميم

     - وضع القيادة: تشغيل ثنائي الاتجاه مزدوج المفعول، أحجام التجويف φ4.5/6/8/12/16 مم، تغطي نطاق الحمل الصغير إلى الخفيف من 5 إلى 50 نيوتن.

     - هيكل ممتاز: يعتمد هيكل من الفولاذ المقاوم للصدأ المارتنسيتي وسكة توجيه كروية خطية متكاملة. الهيكل الحامل معزول عن حركة إغلاق قضيب المكبس، مما يوفر صلابة عالية وعملية احتكاك منخفضة للغاية.

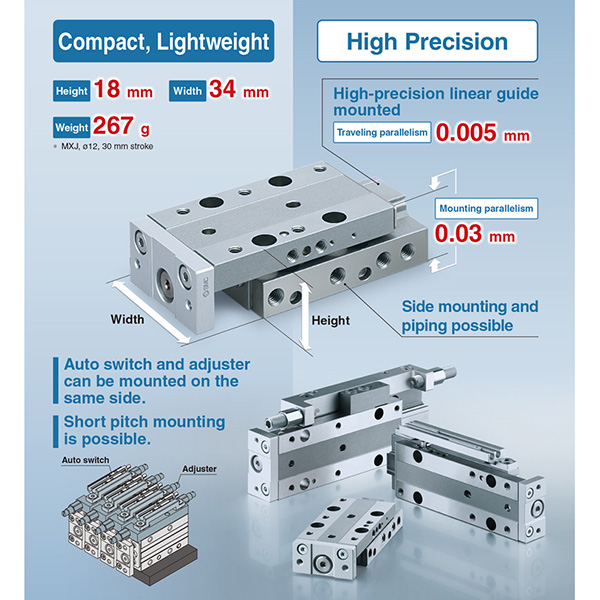

     - دقة مستوى الميكرون: توازي السفر 0.005 مم، توازي التركيب 0.03 مم، العمودي 0.01 مم، مما يضمن تحديد موضع دقيق فائق الثبات للعمليات المعقدة.

     -- حجم صغير للغاية: تصميم جسم نحيف للغاية بارتفاع 10 مم فقط لطراز التجويف φ4.5 وارتفاع 18 مم لطراز التجويف φ12، وهو أصغر بنسبة 30% إلى 50% من طاولات الشرائح المكافئة MXQ، مما يزيد من الاستفادة من المساحة لمحطات التخطيط الكثيفة.

     - تركيب مرن متعدد الجوانب: يدعم التثبيت العلوي والسفلي والجانبي ثلاثي الجوانب مع فتحات دبوس تحديد المواقع الدقيقة، والتكيف مع مختلف تخطيطات المعدات المحصورة والكثيفة.

     - توافق المستشعر العالمي: مزود بأخاديد مفتاح مغناطيسي مزدوجة بشكل قياسي. تسمح الطرازات ذات السكتة الدماغية ≥5 مم بتركيب مفتاحين مغناطيسيين M9B. يتيح التصميم الهيكلي المتماثل التبديل بين اليسار واليمين وإمكانية تبادل الأنابيب في الموقع.

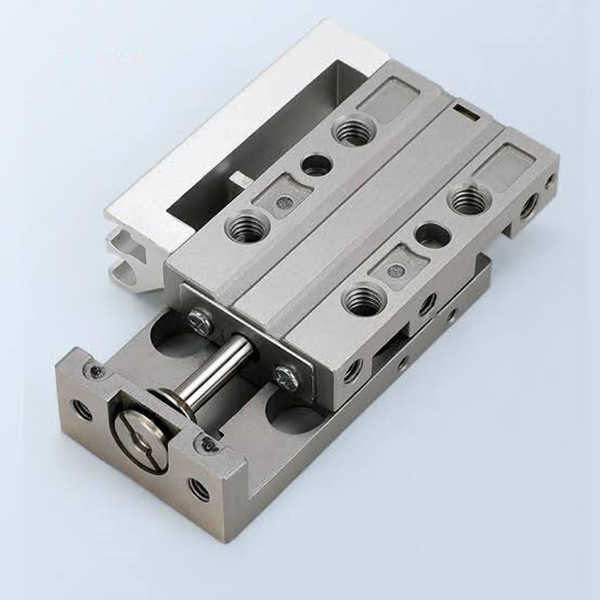

     - التخزين المؤقت والحد القابل للتعديل: حاجز مطاطي قياسي مزدوج الطرف لتقليل الضوضاء والتأثير؛ محددات شوط معدنية اختيارية أحادية/ثنائية النهاية مع نطاق شوط قابل للتعديل من 0 إلى 5 مم لتحديد موضع دقيق للغاية.

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: MXJ6-10-CS-M9B

   2. أمثلة مرجعية للترتيب القياسي

     -- MXJ4.5-5: نوع قياسي، بدون مفتاح مغناطيسي، التجويف 4.5 مم، السكتة الدماغية 5 مم، التمثيل المزدوج

     -- MXJ8-15-B-2M9B: التجويف 8 مم، السكتة الدماغية 15 مم، الحد المعدني المزدوج، قطعتان من المفاتيح المغناطيسية M9B

     -- MXJ12-20-L: نوع متماثل، التجويف 12 مم، الشوط 20 مم، الأنابيب الجانبية القابلة للعكس

المواصفات الفنية الأساسية (@0.5MPa، التمثيل المزدوج)

   1. المواصفات الدقيقة (φ4.5 / φ6 / φ8)

   2.المواصفات الصغيرة (φ12 / φ16)

المزايا التنافسية الأساسية

   1. دقة وثبات فائقة على مستوى ميكرون

     - تصنيع متكامل من قطعة واحدة مقترن بسكة توجيه كروية خطية عالية الدقة يضمن دقة تحديد موضع متكررة تبلغ ± 0.01 مم وخطأ توازي منخفض للغاية، مما يلبي تمامًا متطلبات الدقة الصارمة للكشف الدقيق وعمليات تحديد المواقع الدقيقة.

   2. تصميم فائق الصغر وموفر للمساحة

     - هيكل جسم نحيف للغاية وقصير للغاية مع حد أدنى للارتفاع يبلغ 10 ملم فقط. يتكيف تصميم التثبيت ثلاثي الجوانب مع المساحة الرأسية والأفقية الضيقة للغاية، مما يوفر مساحة تثبيت تزيد عن 40% مقارنة بالطاولات المنزلقة التقليدية، وهو مثالي لخطوط الإنتاج الآلية الكثيفة.

   3. استجابة سريعة خفيفة الوزن وعالية التردد

    - هيكل خفيف الوزن مصنوع من الفولاذ المقاوم للصدأ (40 ~ 500 جم) يقلل من القصور الذاتي المتحرك بشكل فعال. تتراوح سرعة التشغيل من 50 إلى 500 مم/ثانية، مما يدعم التشغيل المستقر عالي التردد لأكثر من 300 دورة في الدقيقة (cpm) لتعزيز كفاءة الإنتاج.

   4. عملية خالية من الزيت وعمر خدمة طويل للغاية

     - يعتمد تصميمًا مانعًا للتآكل ومقاومًا للاحتكاك منخفضًا وخاليًا من الزيوت، ومتوافقًا مع ورش العمل النظيفة والبيئات الصناعية الزيتية قليلاً. يضمن التكوين الهيكلي المتين عمر خدمة يزيد عن 5 ملايين دورة مع تشغيل مستقر طويل الأمد بدون صيانة.

   5. تصميم عكسي متماثل للتركيب المرن

     - يسمح منفذ الهواء المتماثل وهيكل أخدود التبديل بالتبادل الأيسر/الأيمن للأنابيب وتركيب أجهزة الاستشعار في الموقع، مما يزيل القيود الاتجاهية ويحسن بشكل كبير تصحيح الأخطاء في الموقع ومرونة التكيف الهيكلي.

نماذج التركيب والتطبيقات النموذجية

   1. طرق التركيب

     - التثبيت العلوي: يتم تثبيته من خلال فتحات ذات فتحات دبوس تحديد موضع دقيقة، ومناسب للتركيب العلوي لقطعة العمل وسيناريوهات تحديد المواقع عالية الدقة.

     - التثبيت السفلي: يتم تثبيته عبر فتحات ملولبة سفلية، مستقر وموثوق، وقابل للتطبيق على التركيب على سطح المعدات القياسية.

     - التثبيت الجانبي: يتم تثبيته عبر فتحات جانبية ملولبة، وهو مثالي للمعدات ذات المساحة الرأسية المحدودة والترتيب المتوازي الكثيف لشرائح متعددة.

   2. سيناريوهات التطبيق النموذجية

     - 3C Electronics: التعامل مع الرقاقة ونقلها، وتركيز عدسة الكاميرا، وتصفيح المكونات الدقيقة، واختبار متانة عمر الزر

     - الكشف الدقيق: تحديد موضع المسبار، حركة دقيقة لكاميرا CCD، قياس الأبعاد الدقيقة، المعايرة البصرية الدقيقة

     - التجميع الدقيق: قفل لولبي تلقائي، تجعيد طرفي، إدخال دقيق للمكونات، قيادة تهزهز مصغرة

     - المعدات الطبية: التحكم الدقيق في المضخة الصغيرة، تبديل الصمام المصغر، تحديد المواقع التلسكوبية للأدوات الصغيرة

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف عن طريق التحميل

     -- φ4.5 ≥0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. احتفظ بما لا يقل عن 50% من هامش أمان الحمل لتشغيل دقيق ومستقر.

   2. تأكيد السكتة الدماغية

     - نطاق الشوط القياسي: 5 ~ 50 مم. قم بإعطاء الأولوية للضربات القصيرة (5 ~ 20 مم) لظروف العمل عالية التردد لضمان دقة أعلى واستقرار تشغيلي.

   3. مطابقة التكوين

     - مراقبة الموضع: قم بتجهيز 2 من المفاتيح المغناطيسية M9B للحصول على تعليقات حول موضع الضربة ثنائية الاتجاه.

     - تحديد الدقة: حدد الحد المعدني المزدوج (B) لتحديد موضع السكتة الدماغية بدقة قابلة للتعديل من 0 إلى 5 مم.

     - تكيف التركيب: اختر التركيب الجانبي لتخطيط المحطة الكثيفة، والتركيب السفلي للتركيب القياسي على السطح.

ملخص جملة واحدة

     تتميز طاولة الشرائح الهوائية عالية الدقة وصغيرة الحجم من سلسلة SOLH MXJ بدقة تحديد المواقع على مستوى الميكرون، والتركيب المرن من ثلاثة جوانب، وتشغيل خفيف الوزن عالي التردد ومحددات معدنية اختيارية قابلة للتعديل، تعمل كمشغل خطي دقيق دقيق وفعال من حيث التكلفة يستخدم على نطاق واسع في إلكترونيات 3C، والكشف الدقيق، والتجميع الدقيق ومعدات الأتمتة الطبية.
