طاولة منزلق تعمل بالهواء المضغوط فائقة الدقة من سلسلة MXP

طاولة منزلق تعمل بالهواء المضغوط فائقة الدقة من سلسلة MXP

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

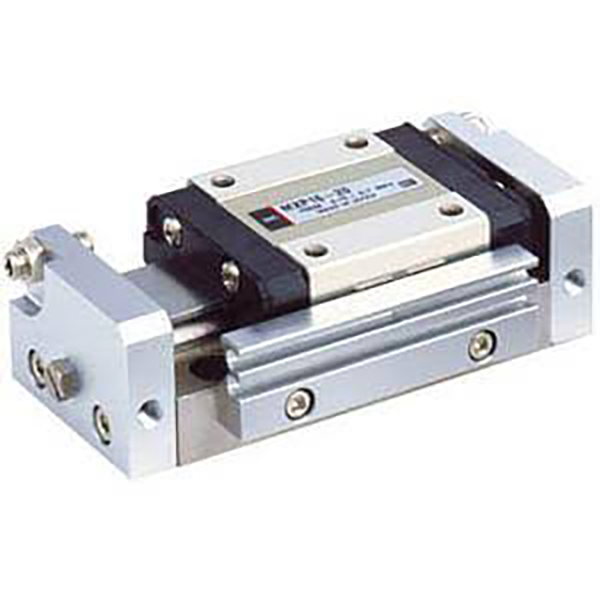

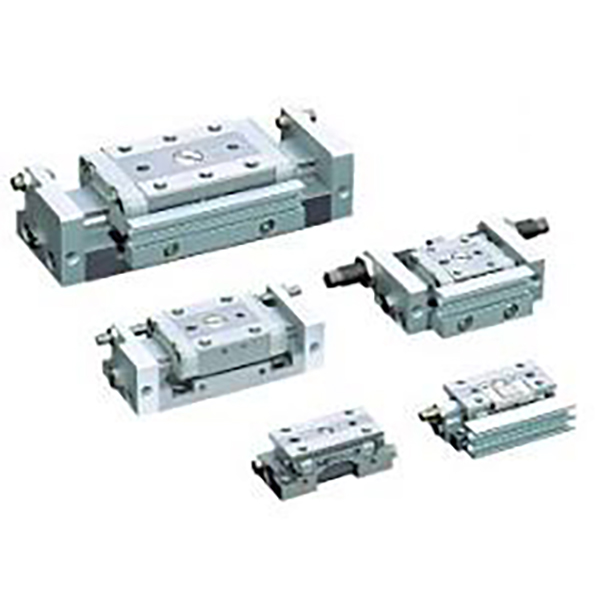

     سلسلة SOLH MXP عبارة عن طاولة منزلقة هوائية مدمجة عالية الدقة وفائقة الدقة تم تصميمها لسيناريوهات تحديد المواقع الدقيقة الصارمة. من خلال اعتماد هيكل سكة توجيه أسطواني مدمج وجسم متكامل من الفولاذ المقاوم للصدأ، فإنه يوفر توازيًا على مستوى الميكرون، وخطأ دوران منخفض للغاية وصلابة استثنائية. يدعم الأنابيب ثنائية الاتجاه والتدوير المستقر عالي التردد، وهو مناسب تمامًا للتجميع الدقيق 3C، والكشف البصري، وتحديد موضع المكونات الدقيقة عالي الدقة، وهو بمثابة نموذج متميز لتطبيقات القيادة الخطية المصغرة المتطورة.

الهيكل الأساسي وميزات التصميم

     --  وضع القيادة: عملية ثنائية الاتجاه مزدوجة الفعل، أحجام التجويف φ6/8/10/12/16 مم، تغطي نطاق الحمل الخفيف من 10 إلى 120 نيوتن.

     -- هيكل متميز متكامل: تتميز بسكة توجيه خطية أسطوانية مدمجة وجسم من الفولاذ المقاوم للصدأ من قطعة واحدة. آلية الحمل معزولة تمامًا عن حركة إغلاق قضيب المكبس، مما يحقق صلابة شديدة وأقل احتكاك.

     -- درجة دقة عالية للغاية: توازي السفر 0.004 مم، توازي التركيب 0.02 مم، دقة الدوران ±0.03 درجة (φ6/8/10) / ±0.04 درجة (φ12/16)، مما يوفر أداء تحديد المواقع بدقة فائقة الاستقرار رائد في الصناعة.

     -- جسم ضيق للغاية: ارتفاع الجسم يتراوح من 17 إلى 23 مم فقط، وأضيق بنسبة 10% إلى 20% من الطرازات المكافئة لـ MXJ، مما يتيح تصميمًا فائق الكثافة لمساحات العمل الضيقة للغاية.

     -- مرونة الأنابيب ثنائية الاتجاه: يدعم كلاً من الأنابيب الجانبية والمحورية مع تخطيط قابل للتحويل في الموقع، والتكيف مع متطلبات توجيه خطوط الأنابيب المتنوعة في الموقع.

     -- توافق أجهزة الاستشعار العالمية: تسمح أخاديد المفاتيح المغناطيسية المزدوجة القياسية بتركيب مفتاحين مغناطيسيين M9B لمراقبة الموضع ثنائي الاتجاه بشكل موثوق.

     -- متعدد المستويات التخزين المؤقت والحد: حواجز مطاطية قياسية مزدوجة الأطراف لتقليل الضوضاء والتأثير؛ محددات شوط معدنية اختيارية أحادية/مزدوجة، بالإضافة إلى خيار المخزن المؤقت الهيدروليكي للطرازات φ8 وما فوق، مع نطاق شوط قابل للتعديل يتراوح من 0 إلى 5 مم للتحكم الدقيق للغاية في تحديد المواقع.

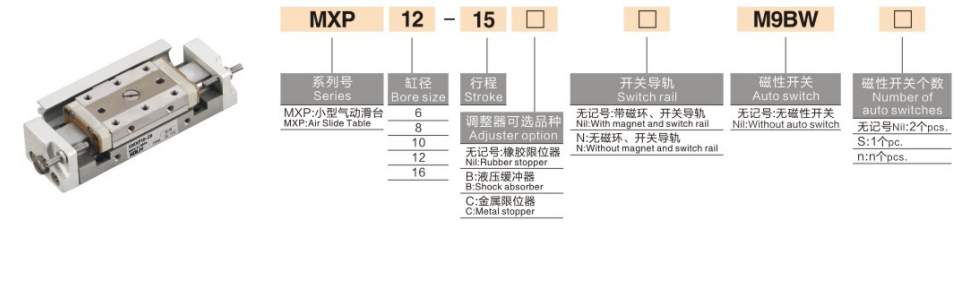

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: MXP8-15-B-M9BW

   2. أمثلة مرجعية للترتيب القياسي

     --  MXP6-5: نوع قياسي، بدون مفتاح مغناطيسي، التجويف 6 مم، الشوط 5 مم، التمثيل المزدوج

     --  MXP10-20-B-2M9B: التجويف 10 مم، الشوط 20 مم، الحد المعدني المزدوج، قطعتان من المفاتيح المغناطيسية M9B

     -- MXP12-25-D: التجويف 12 مم، الشوط 25 مم، الحد المعدني الممتد، الأنابيب المحورية المتوافقة

المواصفات الفنية الأساسية (@0.5MPa، التمثيل المزدوج)

المزايا التنافسية الأساسية

   1. دقة واستقرار فائقان على مستوى الميكرون
     - يتميز بتوازي سفر منخفض للغاية يبلغ 0.004 مم ودقة دوران منخفضة تصل إلى ±0.03 درجة، مقترنة بدقة تحديد موضع متكررة ±0.01 مم. إنه يزيل الاهتزاز الجزئي وانحراف الموضع، ويلبي بشكل كامل متطلبات الدقة الصارمة للكشف البصري، وتصفيح المكونات الدقيقة وعمليات الاختبار عالية الدقة.

   2. هيكل اسطواني مدمج وجسم مضغوط ضيق للغاية
     - تم دمج الأسطوانة داخل هيكل حاجز التوجيه، مما يقلل عرض الجسم بنسبة 10% إلى 20% مقارنةً بموديلات MXJ. يسمح التصميم المبتكر للأنابيب الجانبية/المحورية ثنائية الاتجاه بالتبديل المرن في الموقع، وحل قيود تخطيط خطوط الأنابيب في المحطات الكثيفة الضيقة للغاية.

   3. صلابة عالية وعمر خدمة طويل
     - هيكل من الفولاذ المقاوم للصدأ من قطعة واحدة وهيكل سكة توجيه متكامل يوفر مقاومة ممتازة للتشوه وصلابة هيكلية. يعتمد تصميم مانع للتسرب منخفض الاحتكاك خاليًا من الزيوت، ومتوافقًا مع ورش العمل النظيفة والبيئات الصناعية الخفيفة، مما يحقق عمر خدمة بدون صيانة لأكثر من 5 ملايين دورة.

   4. تشغيل سلس عالي التردد
     -- يضمن الختم الممتاز منخفض الاحتكاك وسكة التوجيه الكروية عالية الدقة حركة فائقة السلاسة. تتراوح سرعة التشغيل من 50 إلى 500 مم/ثانية، مما يدعم ركوب الدراجات المستقر عالي التردد فوق 350 دورة في الدقيقة دون التلعثم أو الارتعاش، وهو مثالي لمهام تحديد المواقع المتكررة طويلة المدى وقصيرة الشوط.

   5. التكيف المرن مع التثبيت متعدد المشاهد
     - يدعم التركيب ثلاثي الجوانب العلوي والسفلي والجانبي مع فتحات دبوس تحديد المواقع بدقة. يتيح هيكل منفذ الهواء المتماثل إمكانية تبديل الأنابيب اليسرى/اليمنى في الموقع، مما يكسر تمامًا قيود الاتجاه ويتكيف مع التصميمات الهيكلية المتنوعة للمعدات.

نماذج التركيب والتطبيقات النموذجية

   1. طرق التركيب

     -- التركيب العلوي: يتم تثبيته من خلال فتحات ذات فتحات دبوس لتحديد المواقع بدقة، ومناسبة للتركيب العلوي لقطعة العمل وسيناريوهات تحديد المواقع عالية الدقة التي تتطلب إزاحة صفر.

     --  التركيب السفلي: يتم تثبيته عبر فتحات ملولبة سفلية مع هيكل مستقر وموثوق، وقابل للتطبيق على تجميع سطح المعدات القياسية والقيادة الخطية الثابتة.

     --  التركيب الجانبي: يتم تثبيته عبر فتحات جانبية ملولبة، وهو مثالي للمعدات ذات المساحة الرأسية المحدودة والترتيب المتوازي الكثيف لوحدات الشرائح المتعددة.

   2. سيناريوهات التطبيق النموذجية

     --  3C للإلكترونيات: تركيب الرقاقة وربطها، تركيز وحدة العدسة، تحديد موضع المكونات الدقيقة بدقة فائقة، اختبار دورة المسبار

     --  المعدات البصرية: حركة دقيقة لكاميرا CCD، معايرة دقيقة للعدسة البصرية، تحديد المواقع بالليزر، قيادة منصة كشف عالية الدقة

     --  تجميع دقيق للغاية: قفل لولبي تلقائي مصغر، تجعيد طرفي، إدخال دقيق للمكونات، قيادة تهزهز عالية الدقة

     -- المعدات الطبية: التحكم الدقيق في المضخة الصغيرة، التبديل الدقيق للصمام المصغر، تحديد المواقع التلسكوبية للأداة الصغيرة

مقارنة اختيار جدول الشرائح: MXP وMXJ وMXQ

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار تتحمل عن طريق التحميل
     -- φ6 ≥1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. احتفظ بما لا يقل عن 50% من هامش أمان الحمل لضمان التشغيل الدقيق المستقر.

   2. تأكيد السكتة الدماغية نطاق السكتة الدماغية القياسية: 5 ~ 30 ملم. قم بإعطاء الأولوية للضربات القصيرة (5 ~ 20 مم) لظروف العمل عالية التردد للحفاظ على دقة تحديد موضع أعلى واستقرار تشغيلي.

   3. مطابقة التكوين

      --  مراقبة الموضع: قم بتجهيز مفتاحين مغناطيسيين M9B للحصول على تعليقات موضع الضربة ثنائية الاتجاه في الوقت الفعلي.

     - تحديد الدقة والتخزين المؤقت: حدد حدًا معدنيًا مزدوج النهاية (B) لتحديد موضع دقيق قابل للتعديل من 0 إلى 5 مم؛ اختر المخزن المؤقت الهيدروليكي للنماذج φ8 وما فوقها لتقليل تأثير التردد العالي.

     --  تكيف الأنابيب: اعتماد الأنابيب المحورية لتخطيط المساحة الضيقة للغاية، والأنابيب الجانبية لسيناريوهات التثبيت القياسية التقليدية.

ملخص جملة واحدة

     تتميز طاولة الشرائح الهوائية فائقة الدقة من سلسلة SOLH MXP بتوازي منخفض للغاية يبلغ 0.004 مم، والحد الأدنى من خطأ الدوران، وسكة توجيه مدمجة مدمجة، وأنابيب قابلة للتحويل ثنائية الاتجاه ومخزن مؤقت هيدروليكي اختياري، تعمل كمرحلة خطية دقيقة عالية الصلابة للكشف البصري، وتجميع 3C فائق الدقة ومعدات التشغيل الآلي الطبية المتطورة.
