طاولة منزلقة هوائية ضيقة وطويلة الشوط من سلسلة MXH

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

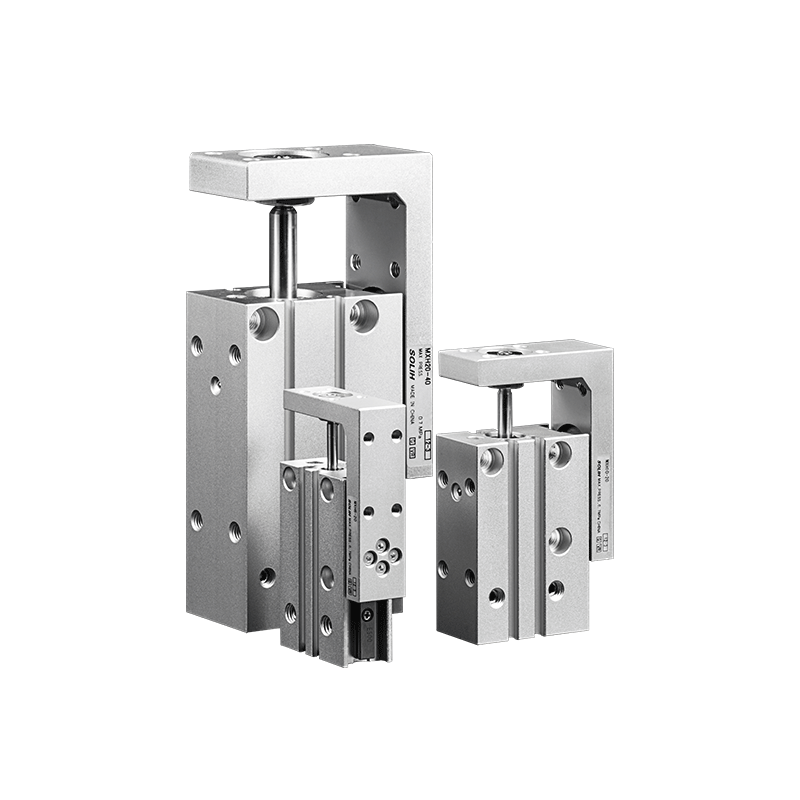

     سلسلة SOLH MXH عبارة عن طاولة منزلقة هوائية مدمجة من النوع الضيق ومجهزة بنظام توجيه خطي كروي دائري. من خلال دمج التصميم خفيف الوزن والصلابة العالية وأداء الشوط الممتد حتى 60 مم، فإنه يتميز بعرض جسم ضيق للغاية يوفر مساحة تثبيت كبيرة. بفضل سعة التحميل الممتازة المضادة للانحراف وإمكانية تحديد المواقع بدقة متوسطة، تم تحسينه خصيصًا للتركيب متعدد الشرائح جنبًا إلى جنب وعمليات النقل الدقيقة في سيناريوهات آلية ذات مساحة محدودة للغاية، وهو بمثابة حل مثالي للقيادة الخطية الدقيقة طويلة الشوط للإلكترونيات 3C والأتمتة الدقيقة.

الهيكل الأساسي وميزات التصميم

     --  هيكل القيادة ثنائي المكبس: يعتمد وضع القيادة مزدوج المفعول بمكبس مزدوج، مما يوفر قوة إخراج مستقرة وأداء تشغيل متزامن متميز، مما يضمن حركة خطية متسقة أثناء العمل الدوري عالي التردد.

     --  سكة توجيه الكرة الدائرية اللانهائية: مجهزة بقضبان توجيه خطية كروية لا نهاية لها، تتميز بصلابة هيكلية عالية واستقرار ممتاز للحركة الخطية. يتم التحكم في توازي السفر ضمن 0.05 مم للضربات القصيرة، مما يؤدي بشكل فعال إلى تجنب اهتزاز الحركة وانحرافها.

     -- جسم مضغوط فائق النحافة: هيكل ضيق العرض محسّن، أقل حجمًا بكثير من طاولات الشرائح التقليدية من سلسلة MXQ وMXS، ويدعم بشكل مثالي الترتيب الكثيف جنبًا إلى جنب للشرائح المتعددة لتحقيق أقصى استفادة من مساحة المعدات.

     -- سعة تحميل فائقة مضادة للإزاحة: يبلغ عزم الدوران المسموح به حوالي 6 أضعاف عزم سلسلة MXU التقليدية، مع مقاومة معززة بشكل كبير للحمل اللامركزي والحمل الكابولي، والتكيف مع ظروف تشغيل القوة الأحادية المعقدة.

     --  تركيب مرن متعدد الاتجاهات: يدعم التثبيت في 4 اتجاهات مع فتحات عرضية/ثقوب ملولبة وفتحات ملولبة طولية. وبتوافقه مع تصميم الأنابيب ثلاثي الجوانب، فهو يلبي متطلبات التركيب وتخطيط الأنابيب المتنوعة لهياكل المعدات الضيقة والمكدسة.

     -- التكيف الاستشعار العالمي: حلقة مغناطيسية مدمجة بشكل قياسي، مع أخاديد مستشعر مزدوجة الجانب متوافقة مع المفاتيح المغناطيسية من سلسلة D-M9□ وA93، مما يحقق اكتشافًا دقيقًا لموضع الضربة وردود الفعل للإشارة.

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: MXH16-50Z-M9NL

   2. مثال مرجعي للطلب القياسي

     --  MXH10-30-M9BW: التجويف 10 مم، الشوط 30 مم، مفتاح مغناطيسي NPN بطول سلك 1 متر

المواصفات الفنية الأساسية

الرسم البياني المرجعي لقوة الخرج والحمل (@0.5MPa)

عامل الأمان ≥2؛ يتطلب الحمل العمودي التحقق من عزم الدوران المسموح به

مواصفات عزم الدوران المسموح به (سعة التحميل المضادة للإزاحة، نيوتن متر)

سيناريوهات التطبيق ومقارنة اختيار المنتج

   1. سيناريوهات تطبيق الأولوية لسلسلة MXH

     --  معدات مقيدة للغاية بالمساحة: تصميم الجسم الضيق للغاية يدعم التثبيت الكثيف جنبًا إلى جنب لطاولات منزلقة متعددة، مما يتناسب تمامًا مع التصميمات الداخلية للمعدات الآلية المصغرة.

     --  عمليات السكتة الدماغية متوسطة الدقة: الحد الأقصى للسكتة الدماغية يصل إلى 60 مم مع دقة تكرار ± 0.02 مم، وهو ما يتجاوز بكثير ثبات تحديد موضع الأسطوانات الهوائية العادية، ويلبي متطلبات النقل لمسافات طويلة متوسطة الدقة.

     --  نقل خفيف عالي التردد: مثالي للتعامل الدوري وتحديد المواقع للمكونات الإلكترونية والمحطات الطرفية والأجزاء البلاستيكية الصغيرة وتركيبات الأدوات الدقيقة.

     --  ظروف العمل المضادة للأوفست: تتيح المقاومة الممتازة لعزم الدوران التشغيل المستقر في ظل سيناريوهات التثبيت أحادية الجانب والتركيب الكابولي، مما يحل مشكلات الانحراف والارتعاش للشرائح العادية.

مقارنة سلسلة MXH وMXQ وMXS

إرشادات الاختيار المهني

     --  مطابقة حجم التجويف: التحكم في الحمل الأفقي في حدود 50% من القيمة المقدرة والحمل الرأسي في حدود 25% من القيمة المقدرة، مع عامل أمان مضمون لا يقل عن 2 لضمان تشغيل مستقر على المدى الطويل.

     -- حجز السكتة الدماغية: احتياطي هامش السكتة الدماغية 5 ~ 10 مم أثناء الاختيار؛ يبلغ الحد الأقصى القياسي لسلسلة MXH 60 مم لتجنب الحد من التأثير وتحسين عمر الخدمة.

     -- اختيار وضع التركيب: اختر التركيب العرضي لتخطيط المساحة الضيقة جدًا؛ اعتماد التركيب الطولي لسيناريوهات التثبيت المكدسة والمتعددة الطبقات لتوفير مساحة المعدات الإجمالية.

     -- تحسين المخزن المؤقت: يتم تجهيزه بمخزن مؤقت هيدروليكي عندما تتجاوز سرعة التشغيل 300 مم / ثانية أو يتجاوز وزن الحمولة 3 كجم، مما يقلل بشكل فعال من تأثير المحطة والاهتزاز.

     -- تكوين الاستشعار: تدعم أخاديد المستشعر مزدوجة الجانب تركيب المفتاح المغناطيسي المزدوج، مما يحقق اكتشافًا دقيقًا في المكان لكل من ضربات التمدد والسحب لمراقبة موضع الضربة الكاملة.

ملخص جملة واحدة

     تتميز الطاولة المنزلقة الهوائية الضيقة من سلسلة SOLH MXH بجسم ضيق للغاية، ومقاومة عالية لعزم الدوران، وشوط طويل 60 مم ودقة متوسطة ± 0.02 مم، مع تركيب في 4 اتجاهات وتشغيل خالي من الزيت، كونها الحل الأمثل والفعال من حيث التكلفة للتركيب الكثيف والنقل الدقيق عالي التردد للحمل الخفيف في المساحات الآلية المحصورة.
