اسطوانة الهواء

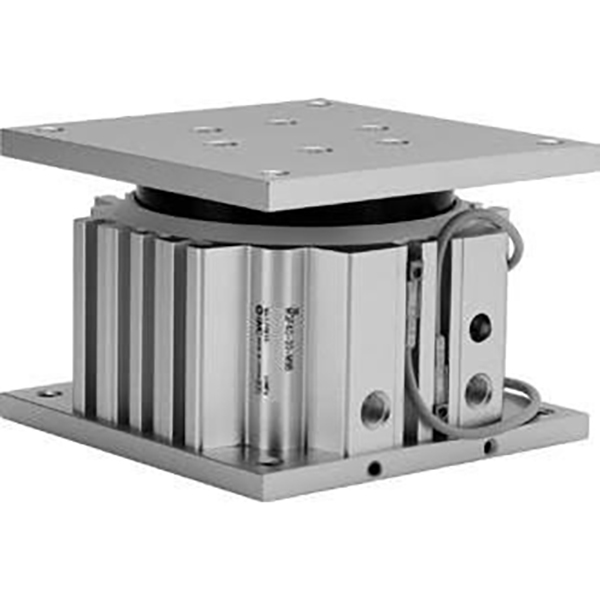

إن أسطوانة طاولة التوجيه منخفضة المستوى SOLH MGF قابلة للتبديل بالكامل مع نظيراتها SMC المطابقة. تم تصميمه بغطاء توجيه متحد المركز بقطر كبير ومتكامل، وهو يكسر قيود الاتجاه لأسطوانات قضيب التوجيه المزدوجة التقليدية ويوفر أداءً موحدًا مضادًا للانحراف بزاوية 360 درجة ضد الأحمال اللامركزية. تم تقليل ارتفاع التثبيت الإجمالي بنسبة 15% إلى 20% مقارنةً بسلسلة MGQ للحصول على تصميم مضغوط فائق الاستواء. أحجام التجويف المتوفرة: φ40، φ63، φ100 مم مع أشواط قصيرة قياسية تتراوح من 30 مم إلى 100 مم، مُحسّنة للتشغيل الثقيل قصير الأشواط. توفر المسامير المدمجة المضادة للدوران عزم دوران عاليًا مسموحًا به يصل إلى 409 نيوتن متر للطراز φ100، ومستقرًا تحت القوة اللامركزية من جميع الاتجاهات دون تشويش أو إزاحة، مع دقة قصوى مضادة للدوران تبلغ ±0.05 درجة. يتم دعم التثبيت العلوي والسفلي ثنائي الاتجاه؛ تتيح فتحات T الموجودة على ثلاثة جوانب من الجسم تركيب المفتاح المغناطيسي على الجوانب الأربعة. تم تجهيز مخازن مطاطية قياسية مزدوجة الأطراف وتشغيل بدون صيانة بدون زيت. تلبي النسخة النظيفة منخفضة الغبار ذات البادئة 10 المتطلبات الصارمة لأشباه الموصلات والإلكترونيات 3C وورش العمل الطبية. أخف بنسبة 15% تقريبًا من الهياكل التقليدية، ويتم نشره على نطاق واسع لرفع قطع العمل، وإخراج الرقصة، وقلب فهرسة المحطة، والدفع للخدمة الشاقة لمسافات قصيرة، كونه المحرك الهوائي المدمج المثالي الذي يتطلب مضادًا للانحراف متعدد الاتجاهات وقدرة عزم دوران عالية ضمن مساحة تركيب محدودة.

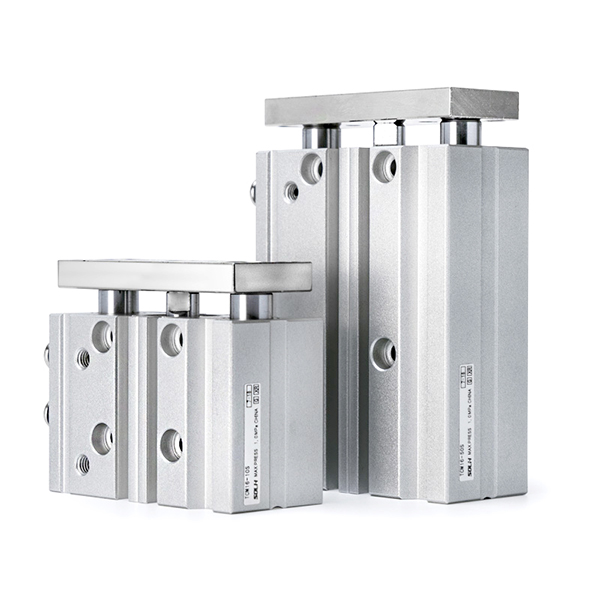

تعتبر أسطوانة قضيب التوجيه ثلاثي المحاور من سلسلة SOLH TC بديلاً مباشرًا لسلسلة SMC MGP. إنها تعتمد هيكلًا متكاملًا ثلاثي المحاور يتكون من قضيبي توجيه بالإضافة إلى قضيب مكبس مركزي، ويتميز بصلابة عالية جدًا. تبلغ مقاومة الالتواء وسعة التحميل الجانبي أكثر من ضعف تلك الموجودة في أسطوانات قضيب التوجيه المزدوج التقليدية، مما يمنع الانحراف والإزاحة الموضعية بشكل فعال. تتراوح أحجام التجويف المتوفرة من φ6 مم إلى 100 مم مع متغيرين أساسيين: يوفر نوع المحمل الكروي الدقيق من TCL احتكاكًا منخفضًا للغاية وحركة سلسة للرفع عالي التردد وتحديد المواقع بدقة؛ يتميز نوع المحمل المنزلق المصنوع من سبائك النحاس TCM بمقاومة فائقة للتآكل ومقاومة الصدمات للأحمال الثقيلة والبيئات المتربة وعمليات إيقاف خط النقل. تغطي الضربات القياسية من 5 مم إلى 500 مم. تشتمل التكوينات الاختيارية على تعديل السكتة الدماغية من النوع J (نطاق قابل للتعديل بحد أقصى 50 مم) وإصدار -T عالي الحرارة يعمل بثبات من -20 درجة مئوية إلى 120 درجة مئوية. تشتمل التكوينات القياسية على حلقات مغناطيسية مدمجة، ومخازن مطاطية مزدوجة الأطراف، وتشغيل بدون صيانة بدون زيت. تم دمج فتحات التثبيت متعددة الاتجاهات والفتحات ذات الجوانب الأربعة للمفاتيح المغناطيسية، في حين تتيح منافذ الهواء المزدوجة الموجودة في الأعلى والجانب تخطيط الأنابيب المرن. تدعم ملحقات دعامة الحافة والقدم اتجاهات التثبيت المتنوعة. يتراوح ضغط التشغيل من 0.1 ميجا باسكال إلى 1.0 ميجا باسكال، وتضمن فتحات تحديد المواقع القياسية دقة تكرار موثوقة. يستخدم على نطاق واسع في رفع سدادة الناقل، ومعالجة PCB والعقص في الإلكترونيات 3C، وتشغيل بوابة التغليف، وإخراج الرقصة وقيادة الحمل اللامركزي، يلغي هذا المحرك المتكامل الحاجة إلى مجموعات توجيه خارجية منفصلة، ​​وتبسيط التصميم الميكانيكي مع أداء ممتاز من حيث التكلفة لمحطات الدقة المصغرة والأتمتة العامة للخدمة المتوسطة إلى الثقيلة.

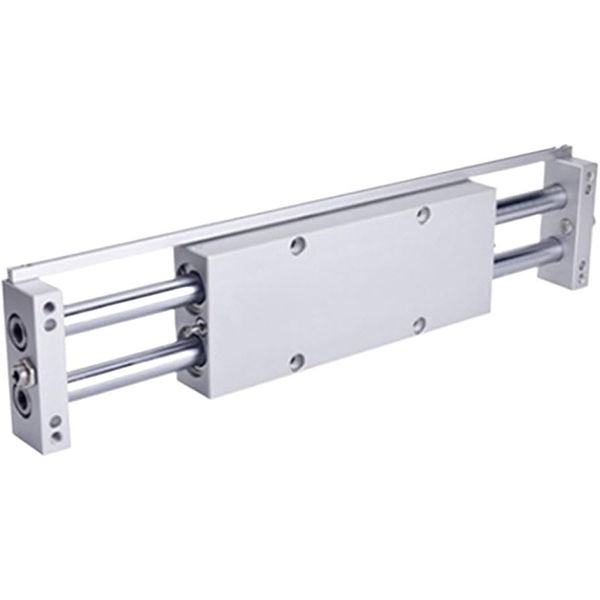

تعمل أسطوانة الشريحة المزدوجة من سلسلة SOLH CX2 كبديل قابل للتبديل للنماذج القياسية SMC CX2. تم تصميمه بمكابس مزدوجة وقضبان مكبس مزدوجة متناظرة، وهو يوفر خرج دفع مزدوج مقارنة بالأسطوانات أحادية القضيب بنفس حجم التجويف والصلابة المتكاملة الفائقة. تغطي أحجام التجويف المتوفرة φ10، و15، و25 مم مع أشواط قياسية تتراوح من 25 مم إلى 200 مم. الإصدار القياسي يعتمد توجيه محمل الشريحة. تم تخصيص CXWM (محمل منزلق + عازل هيدروليكي) وCXWL (محمل كروي + عازل هيدروليكي) لتطبيقات الصدمات المتكررة عالية السرعة. توفر القضبان المزدوجة المتماثلة أداءً ميكانيكيًا متأصلًا مضادًا للدوران بأقصى دقة تصل إلى ±0.02° للتجويف φ25، وتتمتع بمقاومة متميزة ضد الأحمال الجانبية واللامتراكزة. يدعم الجسم النحيف المنخفض شكلين من أشكال التجميع: جسم أسطوانة ثابت مع لوحة طرفية متحركة أو لوحة نهاية ثابتة مع جسم أسطوانة منزلق. تتيح فتحات التثبيت ذات الجوانب الأربعة والمنافذ الهوائية ثلاثية الاتجاهات التركيب المرن وتمديد الأنابيب في المساحات الضيقة والضيقة. تم تجهيز مخازن مطاطية قياسية مزدوجة الأطراف وتشغيل بدون صيانة بدون زيت؛ يعمل الإصدار الاختياري N غير المغناطيسي على التخلص من التداخل المغناطيسي في المناسبات الحساسة للمغناطيس. يتم تطبيقه على نطاق واسع في النقل الدقيق لقطع العمل لصناعات 3C وأشباه الموصلات، ودفع ورفع الرقصة، وتصميم الأسطوانة الكثيفة داخل المعدات المدمجة، والتشغيل الترددي متوسط ​​الحمل للورش الغذائية والطبية والنظيفة.

SOLH CXSJ عبارة عن نسخة مطورة فائقة الصغر من أسطوانات CXS المزدوجة الكلاسيكية، قابلة للتبديل مع سلسلة SMC CXS الأصلية. تم تصميمه باستخدام مكابس مزدوجة مدمجة وقضبان توجيه مزدوجة، مما يوفر دفعًا مضاعفًا بنفس حجم التجويف مع دقة ثابتة مضادة للدوران تبلغ ±0.1 درجة. تم تقصير أبعادها الإجمالية وتضييقها بنسبة 10% إلى 20% مع وزن أخف، ومصممة خصيصًا لتخطيط المعدات الداخلية الضيق للغاية. تتوفر أربعة نماذج فرعية: CXSJM مع محمل منزلق يتميز بمقاومة التآكل الممتازة وأداء مقاوم للغبار لتحديد المواقع العامة بسرعة منخفضة؛ يتميز نوع محمل الكرة CXSJL باحتكاك منخفض للغاية وحركة سلسة مع سرعة قصوى تبلغ 800 مم/ثانية من أجل الالتقاط والمكان عالي التردد؛ تتيح تصميمات القضبان المزدوجة CXSJWM/CXSJWL إمكانية تركيب قطعة العمل على كلا الطرفين من أجل الرفع المتزامن الثنائي وتحديد الموضع المركزي. تدعم التجاويف φ6 وφ10 النقل المحوري والجانبي بينما تعتمد الأحجام الأخرى الأنابيب الجانبية فقط. يدعم قوس التبديل المغناطيسي القابل للعكس التجميع الخالي من التداخل في 4 اتجاهات والتركيب المتماثل لليسار واليمين. تأتي الحواجز المطاطية ذات الأطراف المزدوجة بشكل قياسي؛ تشير اللاحقة Z إلى حلقات مغناطيسية مدمجة لأجهزة استشعار الموضع، وتتوفر إصدارات غير مغناطيسية لسيناريوهات مكافحة التداخل المغناطيسي. يمكن لقفل التمديد الاختياري P وقفل السحب R تثبيت المشغل بثبات في المواضع المحددة. يتم استخدامه على نطاق واسع للالتقاط والوضع والضغط الخفيف وتحديد المواقع بدقة تحت الأحمال الخفيفة داخل معدات التشغيل الآلي المدمجة لـ 3C وخطوط الإنتاج العامة.

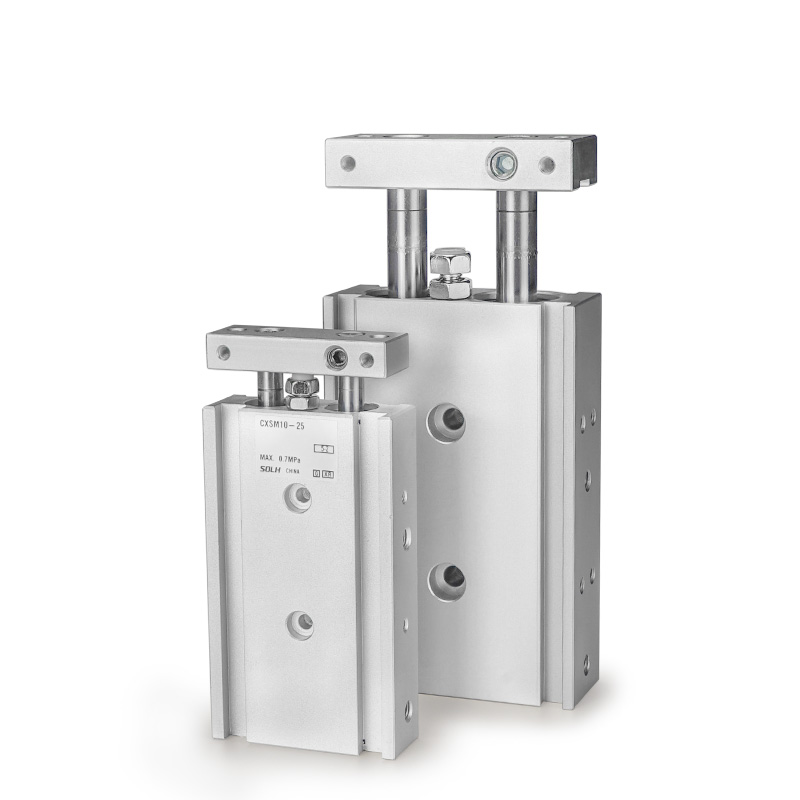

أسطوانة قضيب مزدوجة رفيعة عالية الصلابة SOLH CXS قابلة للتبديل بالكامل مع سلسلة SMC CXS الأصلية. تم تصنيعه بمكابس مزدوجة محورية مدمجة وقضبان توجيه مزدوجة للتشغيل المتزامن، وهو يوفر قوة دفع مضاعفة تقريبًا مقابل الأسطوانات ذات المكبس الفردي ذات حجم التجويف المتماثل مع دقة ثابتة مضادة للدوران تبلغ ±0.1 درجة. يوفر هيكل التوجيه المتكامل الخاص به مقاومة قوية للأحمال الجانبية واللامتراكزة بدون أدلة مساعدة خارجية. تتوفر أربعة نماذج فرعية أساسية: يتميز CXSM المزود بمحمل منزلق معدني بمقاومة تآكل رائعة وأداء مقاوم للغبار وقدرة تحميل جانبية فائقة لتحديد المواقع بسرعة منخفضة وبيئات الضغط والغبار؛ يتميز نوع محمل الكرات CXSL بإحتكاك منخفض للغاية وحركة سلسة مع سرعة قصوى تصل إلى 400 مم/ثانية للالتقاط والمكان عالي التردد؛ تسمح إصدارات القضبان المزدوجة CXSWM/CXSWL بتركيب التركيبات على طرفي القضيب من أجل الرفع المتزامن الثنائي ونقل المركز. تعتبر المخازن المؤقتة المطاطية ذات النهاية المزدوجة قياسية؛ يعتبر حاجز الهواء AZ اختياريًا للتجويف الكبير φ20/25/32 لامتصاص الصدمات العنيفة عالية السرعة. تشير اللاحقة Z إلى حلقات مغناطيسية مدمجة للتثبيت المباشر لأجهزة D-M9B وD-A93 وأجهزة استشعار الموضع الأخرى؛ تتوفر المتغيرات غير المغناطيسية لظروف العمل الحساسة للمغناطيس. يمكن لقفل التمديد الاختياري P وقفل التراجع R قفل المكبس في المواضع المحددة. يدعم التثبيت ثلاثي الجوانب (السفلي والعلوي والجانبي) تخطيطات ميكانيكية مدمجة متنوعة، منتشرة على نطاق واسع في الانتقاء الدقيق ونقل المواد وتحديد المواقع وعمليات الضغط الخفيف للإلكترونيات 3C وخطوط إنتاج الأتمتة العامة.

تتبنى أسطوانة العمود المزدوج الفعالة من حيث التكلفة SOLH TN هيكل عمود توجيه مزدوج أحادي المكبس مع توجيه محمل منزلق للتخطيط المدمج وأداء التكلفة الممتاز. يأتي مزودًا في المصنع بحلقات مغناطيسية مدمجة وعازل مطاطي أمامي قابل للتعديل لضبط الضربات بدقة، مما يوفر دقة مضادة للدوران تبلغ ±0.2 درجة. تعمل الأعمدة المزدوجة المتزامنة على تقييد الالتواء والتأرجح لتحمل أحمال جانبية غريبة الأطوار. يتوفر التركيب ثلاثي الاتجاهات (العلوي والسفلي والجانبي)، كما تدعم الأخاديد الجانبية التثبيت المباشر للمفاتيح المغناطيسية بدون أقواس إضافية. يتم توفير نوعين: قضيب قياسي أحادي الطرف TN وقضيب مزدوج TNW، مع السماح TNW بتجميع التثبيت على طرفي القضيب لحركة توسيط متزامنة ثنائية الاتجاه. بالمقارنة مع سلسلة TR، تتميز TN بأبعاد أصغر وتكلفة أقل بدون خيار التجويف φ6؛ بالمقارنة مع الأسطوانات المزدوجة ذات المكبس المزدوج CXS/CXSJ، تنتج TN دفعًا فرديًا مع مزايا تكلفة واضحة مع دقة أقل وقدرة تحميل أقل. يتراوح ضغط العمل من 0.15 إلى 1.0 ميجا باسكال وقابلية التكيف مع درجة الحرارة المحيطة تغطي -20 درجة مئوية إلى 70 درجة مئوية. يتم استخدامه على نطاق واسع لتحديد موضع الحمل الخفيف، والضغط البسيط، وإيقاف قطع العمل، والنقل لمسافات قصيرة لمحطات التشغيل الآلي العامة ذات متطلبات الدقة المعتدلة ومتطلبات التحكم في التكلفة. تعتبر الحلقة المغناطيسية من النوع S قياسية للسلسلة بأكملها ولا يمكن إزالتها؛ يمكن تخصيص خيط Rc الافتراضي لخيط G أو خيط NPT للمشاريع الخارجية.

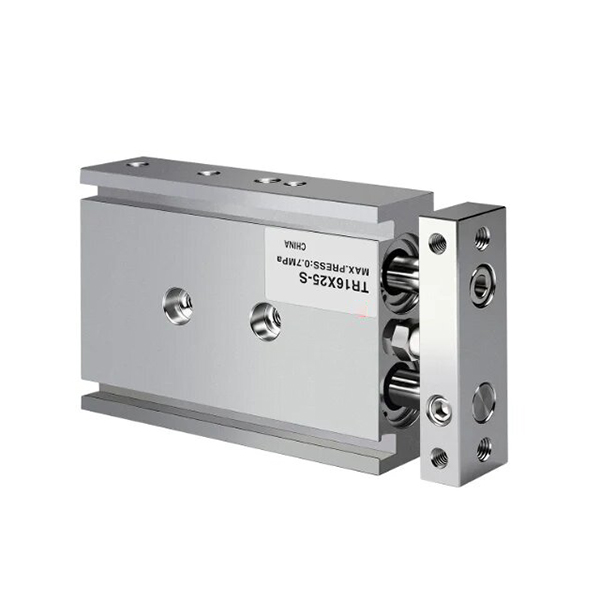

يتم تصنيع أسطوانة العمود المزدوج SOLH TR وفقًا للمعايير الصناعية JIS. إنها تعتمد هيكل عمود التوجيه المزدوج أحادي المكبس المتوافق مع شجيرات محمل منزلقة ممتدة، وتتميز بصلابة هيكلية عالية، ومقاومة ممتازة للالتواء وقدرة قوية ضد الانحراف متفوقة على أسطوانات العمود المزدوج TN فعالة من حيث التكلفة. تتراوح أحجام التجويف بالكامل من φ6 إلى 32 مم، بما في ذلك القضيب الفردي القياسي TR، والقضيب المزدوج TRW ومتغيرات TRJ المدمجة خفيفة الوزن. تصل دقة مقاومة الدوران إلى ±0.1° للتجويف ≥16 مم و±0.2° للتجويف الصغير φ6/φ10؛ تعمل الأعمدة المزدوجة على تقييد انحراف التأرجح لضمان التشغيل المستقر خلال الضربات الطويلة. تتعاون وسادة الوسادة المطاطية الأمامية القابلة للتعديل مع المخزن المؤقت الخلفي الثابت لتقليم الضربات وامتصاص الصدمات وتقليل الضوضاء. يتوفر التثبيت ثلاثي الاتجاهات (العلوي والسفلي والجانبي) والنقل الاختياري ثنائي الجانب؛ تسمح الأخاديد الجانبية بالتجميع المباشر للمفاتيح المغناطيسية بدون أقواس إضافية. تعد الحلقات المغناطيسية المدمجة التي تحمل علامة S قياسية، في حين يتم تقديم إصدارات مخصصة غير مغناطيسية للمناسبات الحساسة للتداخل المغناطيسي. يتراوح ضغط التشغيل من 0.15 إلى 1.0 ميجا باسكال مع درجة حرارة العمل من -20 درجة مئوية إلى 70 درجة مئوية. يمكن تحويل خيط Rc القياسي إلى خيط G أو خيط NPT للمشاريع الهندسية الخارجية. تتميز عن الأسطوانات المزدوجة CXS: تنتج TR قوة دفع فردية مع صلابة ميكانيكية بارزة ومقاومة ثابتة للحمل الجانبي في التطبيقات طويلة الشوط؛ يتميز CXS بمكابس مزدوجة للدفع المزدوج، والاحتكاك المنخفض، والتبادل الأكثر سلاسة عالي السرعة المناسب للالتقاط والوضع قصير الشوط عالي التردد. يتم تطبيقه على نطاق واسع في تحديد المواقع بدقة، وضغط قطع العمل، والإيقاف والنقل لمسافات طويلة ومحطات الأتمتة العامة التي تتطلب توجيهًا موثوقًا تحت الأحمال المتوسطة الخفيفة.

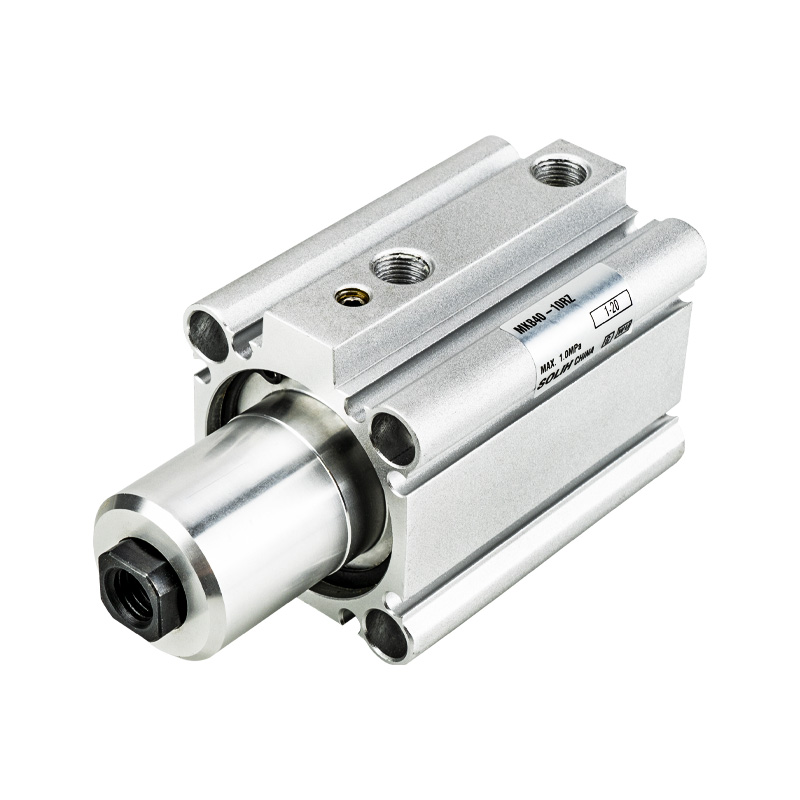

SOLH MK (المعروفة عمومًا باسم MKB) عبارة عن أسطوانة هوائية مدمجة تدمج الدوران بمقدار 90 درجة والتثبيت الخطي للأسفل، وهي قابلة للتبديل مع سلسلة MKB السائدة. تغطي أحجام التجويف φ12~φ63 وتتراوح ضربات التثبيت من 5 مم إلى 50 مم. تم تقصير طوله الإجمالي بمقدار 3 إلى 10 ملم مقارنة بنماذج MK2 التقليدية للحصول على تصميم أكثر إحكاما. تمت ترقية عزم القصور الذاتي المسموح به ثلاثة أضعاف للتعامل مع التثبيت عالي السرعة لقطع العمل ذات القصور الذاتي العالي، وتصل قوة التثبيت القصوى للتجويف φ63 إلى 12.4 كيلو نيوتن تحت 0.5 ميجا باسكال من أجل حمل الحمل الثقيل بشكل موثوق. دورة العمل: التراجع لأعلى ← دوران يسار/يمين 90 درجة ← تمديد للتثبيت؛ الإصدار يتبع التسلسل العكسي. زاوية الدوران الثابتة 90 درجة مع التسامح ± 5 درجة تضمن تحديد المواقع بشكل متكرر ومستقر. باستثناء التجاويف φ20 وφ25 المزودة بمستشعر على جانبين فقط، تدعم الأحجام الأخرى تركيب المفتاح المغناطيسي في 4 اتجاهات للحصول على أسلاك أنيقة دون تداخل. من خلال الثقوب والثقوب الملولبة مزدوجة الأطراف تمكن من التركيب المباشر وتركيب الحافة. تعمل الحواجز المطاطية ذات الجانب المزدوج على تقليل التأثير والاهتزاز والضوضاء؛ تصميم خالي من الزيوت يرضي بيئات العمل النظيفة والخالية من الغبار. تعمل الحلقات المغناطيسية المدمجة مع أجهزة استشعار الموضع لمراقبة حالة المشبك/التحرير؛ تعد اتجاهات الدوران RZ وعكس اتجاه عقارب الساعة LZ اختيارية. يتم تطبيقه على نطاق واسع في تركيبات الأدوات الآلية، وتحديد موضع اللحام، وتثبيت الختم، ومكونات 3C الدقيقة، وتثبيت علبة أشباه الموصلات وتحديد تقليب التركيبات. إنه يبسط التصميم الميكانيكي ويوفر مساحة التثبيت من خلال دمج وظائف الدوران والتثبيت. حدد حجم التجويف بقوة التثبيت ≥ الحمل الفعلي × 1.5 عامل الأمان واحتفظ بهامش السكتة الدماغية بمقدار 3 ~ 5 مم لتجنب الاصطدام الميكانيكي.

تدمج أسطوانة الزاوية SOLH ACK الحركة المركبة المتكاملة للدوران القياسي بزاوية 90 درجة / الدوران الاختياري بزاوية 180 درجة بالإضافة إلى التثبيت الخطي للأسفل، مع أحجام تجويف تتراوح من φ25 إلى φ63. إنه يتميز بهيكل داعم ثلاثي الأخدود كتصميم أساسي، والذي يوفر صلابة هيكلية فائقة ومقاومة قوية للأحمال اللامركزية، مما يحقق دقة تحديد موضع زاوي عالية تبلغ ±1.5 درجة، أفضل من أسطوانات المشبك الدوارة العادية. يتوفر نوعان من الهياكل: ACK مع لوحة ضغط مفردة لقطع العمل الضيقة ولوحة ضغط مزدوجة ACKD لقطع العمل الواسعة؛ يمكن تحديد الدوران الأيسر عكس اتجاه عقارب الساعة (L) والدوران الأيمن في اتجاه عقارب الساعة (R) لمطابقة التخطيط في الموقع. دورة العمل: يتراجع قضيب المكبس ويرفع للأعلى ← يدور لتجنب تداخل قطعة العمل ← يمتد إلى الأسفل للتثبيت؛ يتم تشغيل الإصدار بترتيب عكسي لإعادة الضبط. قضيب المكبس مصنوع من سبائك الفولاذ المعالجة بالحرارة، ويخضع أنبوب الأسطوانة للأكسيد الصلب، ويتوافق مع حلقات الختم المستوردة عالية الأداء لتحقيق مقاومة ممتازة للتآكل، ومقاومة التآكل، وانخفاض تسرب الهواء وعمر الخدمة الطويل. أربعة فتحات سفلية تدعم التثبيت المباشر وتركيب الحافة؛ تعمل أخاديد المستشعر المدمجة على تسهيل تجميع المفتاح المغناطيسي لمراقبة حالة المشبك والتحرير. تم تجهيز كل تجويف بسكتة تثبيت قياسية ثابتة؛ تصل قوة التثبيت القصوى البالغة φ63 إلى 1050 نيوتن تحت ضغط تشغيل يبلغ 0.5 ميجا باسكال. يتراوح ضغط العمل من 0.15 إلى 1.0 ميجا باسكال مع قابلية التكيف مع درجات الحرارة الواسعة من -20 درجة مئوية إلى 80 درجة مئوية. يتم اعتماده على نطاق واسع في أدوات الآلات، وتحديد موضع اللحام، والتثبيت المضاد للتحول لعمليات الختم، وتثبيت الصواني الإلكترونية وتحديد موضع آليات الدوران. إنه يحل محل الأسطوانات الدوارة والمثبتة المنفصلة لتبسيط التصميم الميكانيكي وتوفير مساحة التثبيت. حدد حجم التجويف المناسب باستخدام قوة التثبيت النظرية ≥ الحمل الفعلي × 1.5 عامل أمان، واحتفظ بهامش شوط يتراوح من 3 إلى 5 مم ضد الاصطدام الميكانيكي.
