أسطوانة المشبك الدوارة من سلسلة MK | دوران 90 درجة ومشبك خطي 2 في 1 أسطوانة هوائية

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج والميزات الهيكلية الأساسية

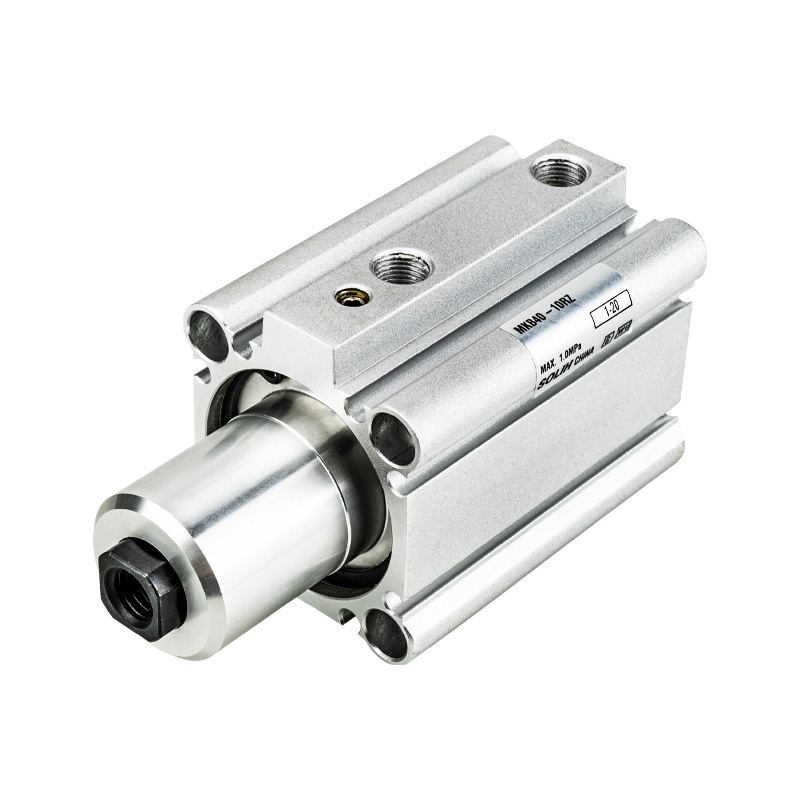

     سلسلة SOLH MK عبارة عن أسطوانة مشبك دوارة قياسية 2 في 1 تدمج دوران 90 درجة وحركة التثبيت الخطية. إنه يغطي أحجام التجويف من φ12mm إلى φ63mm مع ضربات تثبيت قياسية تتراوح من 5mm إلى 50mm. تتميز هذه الأسطوانة بتركيب مدمج للغاية، وعزم دوران القصور الذاتي المسموح به الذي تم ترقيته 3 مرات، وتركيب مفتاح مغناطيسي من 4 جوانب ودوران اختياري لليسار/اليمين، وهي مثالية للمحطات الآلية ذات المساحة المحدودة لتحديد موضع قطع العمل، والتثبيت والتثبيت، وتعمل كمكون هوائي أساسي لأنظمة التثبيت الآلية القياسية.

1. الدوران المركب وحركة التثبيت

• تسلسل العمل: التراجع ← دوران يسار/يمين بمقدار 90 درجة ← تمديد للتثبيت؛ التسلسل العكسي: اسحب لتحرير المشبك ← دوران عكسي بزاوية 90 درجة ← تمديد لإعادة الضبط.

• تحديد المواقع بدقة عالية: زاوية دوران ثابتة تبلغ 90 درجة مع تسامح ± 5 درجات، مما يوفر أداءً ممتازًا ضد الدوران ودقة تحديد المواقع المتكررة الموثوقة.

2. ترقية قدرة التحميل العالية

• 3X عزم دوران أعلى للقصور الذاتي: تعمل سلسلة MK الجديدة التي تمت ترقيتها على مضاعفة عزم القصور الذاتي المسموح به ثلاث مرات، مما يتوافق مع أداء الحمل الثقيل لسلسلة MK2 التقليدية، ويتكيف بشكل مثالي مع التشغيل عالي السرعة وسيناريوهات تثبيت قطع العمل ذات القصور الذاتي الكبير.

• قوة لقط قوية: يوفر نموذج التجويف الأقصى φ63 قوة تثبيت قوية تصل إلى 12.4 كيلو نيوتن عند 0.5 ميجا باسكال، مما يضمن تثبيتًا ثابتًا وثابتًا لتطبيقات الخدمة الشاقة.

3. هيكل مدمج وتركيب مرن متعدد الاتجاهات

• هيكل نحيف ومختصر: تصميم جسم نحيف للغاية بطول إجمالي أقصر بمقدار 3 ~ 10 مم من أسطوانات MK2 التقليدية، مما يحسن بشكل كبير استخدام المساحة لتخطيطات المعدات الضيقة والمدمجة.

• تركيب التبديل متعدد الجوانب: يدعم تركيب المفتاح المغناطيسي ذو الجوانب الأربعة (φ20/φ25 للجانبين فقط). تصميم المفتاح المدمج يتجنب التعرض والتداخل الخارجي، مما يتيح تصميم دائرة مرن ومرتب.

• طريقة التركيب العالمية: مجهزة بفتحات وفتحات ملولبة مزدوجة الأطراف، متوافقة مع التركيب الثابت المباشر وتركيب الحافة لتلبية متطلبات التجميع المختلفة.

4. أداء موثوق ودائم

• التخزين المؤقت مستقرة: هيكل مزدوج المفعول مع عوازل مطاطية ثنائية يقلل بشكل فعال من تأثير التشغيل والاهتزاز وضوضاء التشغيل من أجل تشغيل دوري مستقر على المدى الطويل.

• عملية خالية من الزيت: يعتمد تصميم تشحيم احترافي خالي من الزيوت، مناسب لبيئات العمل النظيفة والخالية من الغبار.

• التكوين المغناطيسي القياسي: حلقة مغناطيسية مدمجة مع أخاديد تثبيت محفوظة للمفاتيح المغناطيسية، مريحة للكشف عن موضع الضربة.

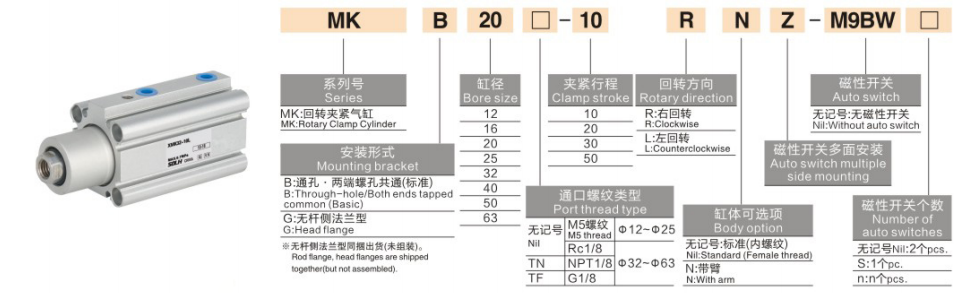

قواعد تسمية النماذج الكاملة وأمثلة الطلب

1. أمثلة نموذجية نموذجية: MKB20-10RZ، MKB40-20LZ-M9BW

2.أمثلة على الطلبات القياسية

• الدوران الأيمن القياسي: MKB25-15RZ (تجويفφ25، شوط 15 مم، دوران في اتجاه عقارب الساعة، بدون مفتاح)

• دوران يسار مع مفاتيح مزدوجة: MKB32-20LZ-2S (تجويف φ32، شوط 20 مم، دوران عكس اتجاه عقارب الساعة، مفاتيح موضعية مزدوجة)

• تتحمل النوع الثقيل: MKB63-50RZ (تجويف φ63، الحد الأقصى للسكتة الدماغية 50 مم، الدوران الأيمن للتثبيت بالأحمال الثقيلة)

المعلمات الفنية العامة (20°C، 0.5MPa الحالة القياسية)

1. المواصفات الأساسية

• وضع التشغيل: حركة مركبة مزدوجة المفعول (دوران 90 درجة + تثبيت خطي)

• نطاق ضغط العمل: 0.1 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

• درجة الحرارة المحيطة: -10°C~70°C (غير متجمد)؛ -10 درجة مئوية إلى 60 درجة مئوية مع تثبيت المفاتيح المغناطيسية

• سرعة تشغيل المكبس: 50 ~ 200 مم / ثانية

• وضع المخزن المؤقت: عازلة مطاطية ثنائية

• وضع التشحيم: عملية خالية من الزيت (لا حاجة للتشحيم)

2. بيانات قوة التثبيت (الوحدة: kN @0.5MPa)

3. عزم القصور الذاتي المسموح به (الوحدة: كجم · م²)

4. وزن المنتج (الوحدة: كجم عند شوط 20 مم)

سيناريوهات التطبيق النموذجية

• تحديد موضع قطعة العمل وتثبيتها: يستخدم على نطاق واسع لتركيبات الأدوات الآلية، وتحديد موضع اللحام، وتثبيت الختم، وتثبيت محطة التجميع. يعمل تصميم الدوران والتثبيت المتكامل 2 في 1 على تبسيط الهيكل الميكانيكي وتوفير مساحة التثبيت.

• تثبيت المكونات الإلكترونية والدقيقة: خصائص خالية من الزيوت ومنخفضة الغبار تناسب تمامًا تثبيت علبة أشباه الموصلات، وتحديد موضع غلاف الهاتف وتثبيت الأجزاء بدقة متناهية، مما يلبي متطلبات النظافة العالية والدقة العالية.

• الحد من النقل الآلي: مثالية لتحديد الطاولة الدوارة، ووضع آلية التقليب ومحطات التثبيت الدوارة قصيرة الشوط، مما يوفر أداء حركة مركب مستقر وقابل للتكرار.

• محطات التثبيت الثقيلة: مجهزة بقوة تثبيت عالية وقدرة ممتازة على مقاومة الانحراف، فهي قابلة للتطبيق في تثبيت قطع العمل الثقيلة وتثبيت القالب وسيناريوهات تحديد المواقع بدقة كبيرة الحمل.

دليل الاختيار السريع المكون من 3 خطوات

1. اختيار حجم التجويف: حدد حجم التجويف وفقًا لحمل التثبيت الفعلي. ضمان قوة التثبيت النظرية ≥ الحمل الفعلي × 1.5 عامل الأمان؛ قم بإعطاء الأولوية لـ φ40 أو التجويف الأكبر لظروف العمل الشاقة.

2. اختيار السكتة الدماغية: تتراوح شوط التثبيت القياسي من 5 مم إلى 50 مم. حدد الحد بناءً على الارتفاع الفعلي لقطعة العمل، واحتفظ بهامش يتراوح من 3 إلى 5 مم لتجنب التداخل الميكانيكي.

3. اختيار التكوين

￮ اتجاه الدوران: اختر RZ (دوران في اتجاه عقارب الساعة لليمين) أو LZ (دوران في عكس اتجاه عقارب الساعة لليسار) لمطابقة تخطيط المحطة في الموقع.

￮ كشف الموقف: حدد تكوين المفتاح المزدوج 2S للحصول على إشارات الموضع المزدوج لحالة التثبيت والتحرير.

ملخص جملة واحدة

     تدمج أسطوانة المشبك الدوارة القياسية من سلسلة SOLH MK وظائف الدوران بزاوية 90 درجة والتثبيت الخطي، وتتميز بعزم دوران القصور الذاتي المحسن 3 مرات، والجسم المدمج للغاية، والتركيب متعدد الاتجاهات، وقدرة التثبيت القوية للحمل الثقيل، بمثابة حل هوائي مثالي موفر للمساحة وعالي الثبات لتحديد المواقع الآلية للتركيبات ومحطات التثبيت.
