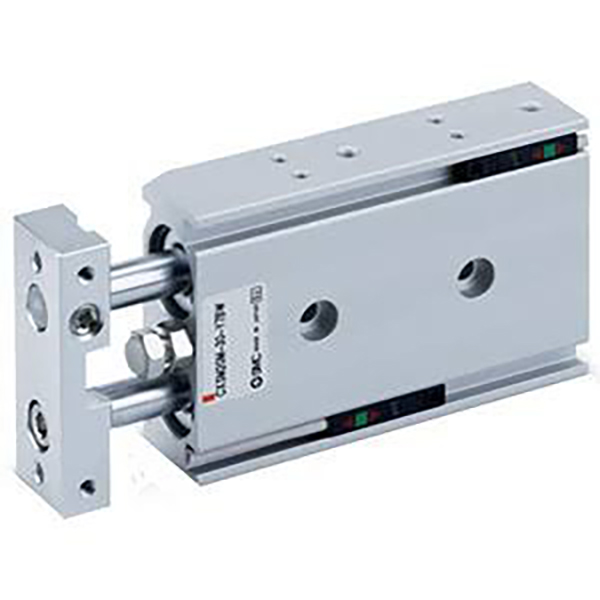

سلسلة CXSJ ذات الأسطوانة المزدوجة المدمجة | أسطوانة قضيب مزدوج بمكبس مزدوج رفيع للغاية

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج والهيكل الأساسي

سلسلة SOLH CXSJ هي نسخة مطورة فائقة الصغر من الأسطوانة المزدوجة القياسية CXS. اعتماد هيكل متكامل مزدوج المكبس وقضيب التوجيه المزدوج، فإنه يوفرالدفع المزدوج مقارنة بالأسطوانات المفردة ويحقق دقة دوران صفرية تبلغ ±0.1 درجة. تتميز سلسلة CXSJ، التي تم تحسينها بطول أقصر وعرض أضيق ووزن أخف من طرازات CXS التقليدية، بتركيب أكثر مرونة ومصممة خصيصًا للانتقاء والمكان، ونقل المواد، وتحديد المواقع بدقة، وتطبيقات الضغط ذات الحمل الخفيف في مساحات التشغيل الآلي الضيقة للغاية.

المزايا الهيكلية الأساسية

• مكبس مزدوج وتكامل قضيب التوجيه المزدوج: تكوينات اختيارية للمحامل المنزلقة (M) والمحامل الكروية (L) ذات الأبعاد الشاملة العالمية، مما يحقق التوازن بين المتانة والدقة والتكلفة لظروف العمل المتنوعة.

• قاعدة التبديل المغناطيسية القابلة للعكس: يدعم التثبيت في 4 اتجاهات دون تداخل هيكلي، مما يتيح الكشف المرن عن الموضع متعدد الزوايا والتكيف المتماثل للتركيب على اليسار / اليمين.

• المخزن المؤقت القياسي والتصميم المغناطيسي: مجهزة بمصدات مطاطية مزدوجة الأطراف لتوفير توسيد ثابت؛ الحلقة المغناطيسية المدمجة (لاحقة Z) مخصصة لتثبيت المفتاح المغناطيسي. لا يوجد خيار عازل للهواء (AZ)، حيث يعمل العازل المطاطي كامتصاص قياسي للصدمات.

• تصميم النقل المزدوج للملل الصغيرة: تدعم أحجام التجويف φ6 وφ10 الأنابيب المحورية والجانبية المزدوجة، مما يؤدي إلى تحسين تخطيط خطوط الأنابيب بشكل كبير في تخطيطات المعدات فائقة الصغر.

تصنيف السلسلة الفرعية الأساسية (نوع المحمل والقضيب)

تغطي سلسلة CXSJ أربعة نماذج أساسية لتتناسب مع الأحمال الثقيلة ذات السرعة المنخفضة والدقة العالية وسيناريوهات العمل ذات الإخراج المزدوج، مما يحقق تغطية كاملة لمتطلبات الأتمتة المدمجة.

قواعد تسمية النماذج الكاملة

مثال النموذج: CXSJL20-50Z-M9B

1. تعريف رمز التسمية

1. كود السلسلة: CXSJ + نوع المحمل والقضيب (M / L / WM / WL)

2. حجم التجويف: 6 / 10 / 15 / 20 / 25 / 32 مم (نطاق التجويف القياسي الكامل)

3. السكتة الدماغية القياسية: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 مم (الحد الأقصى للسكتة الدماغية: 100 مم)

4. تكوين العازلة والحلقة المغناطيسية

￮ Z: التكوين القياسي (حلقة مغناطيسية مدمجة + عازل مطاطي مزدوج الطرف، متوافق مع تركيب المفتاح المغناطيسي)

￮ لا توجد لاحقة Z: نوع غير مغناطيسي (المفتاح المغناطيسي غير متوفر)

￮ ملحوظة: سلسلة CXSJ تدعم فقط المخزن المؤقت المطاطي، ولا يوجد خيار المخزن المؤقت للهواء (AZ).

5. التبديل المغناطيسي: اختياري D-M9B، D-A93، D-M9N؛ يتم تركيبه مباشرة على الأخاديد الجانبية مع توافق قاعدة قابلة للعكس في 4 اتجاهات

6. جهاز القفل (اختياري): R (قفل السحب)، P (قفل التمديد)

المعايير الفنية العامة

(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، هواء جاف)

• وضع التشغيل: القيادة بمكبس مزدوج مزدوج المفعول (خرج دفع مزدوج)

• نطاق ضغط العمل: 0.1 ~ 0.7 ميجا باسكال (φ6: الحد الأدنى 0.15 ميجا باسكال؛ φ10 ~ φ32: الحد الأدنى 0.1 ميجا باسكال)

• ضغط إثبات: 1.05 ميجا باسكال

• درجة الحرارة المحيطة: -10°C~60°C (بيئة خالية من الجليد)

• سرعة التشغيل: 30 ~ 800 مم / ثانية (نوع CXSJL عالي السرعة يصل إلى 800 مم / ثانية؛ CXSJM 30 ~ 600 مم / ثانية)

• دقة مضادة للدوران: ±0.1° (دقة الالتواء صفر، متوافقة مع سلسلة CXS القياسية)

• وضع المخزن المؤقت: عازل مطاطي مزدوج الأطراف فقط (لا يوجد خيار عازل للهواء)

• حجم منفذ الأنابيب

￮ φ6 / φ10: M5×0.8 (دعم الأنابيب المزدوجة المحورية والجانبية)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (الأنابيب الجانبية فقط)

• طريقة التركيب: تركيب ثلاثي الجوانب (أسفل / أعلى / جانب)؛ قاعدة قابلة للعكس تدعم التثبيت المتماثل لليسار واليمين

بيانات الدفع والتوتر النظرية (@0.5MPa، الوحدة: N)

يوفر هيكل المكبس المزدوجقوة الانتاج المزدوجة مقارنة بالأسطوانات ذات المكبس الواحد بنفس حجم التجويف

مقارنة الفرق الأساسي بين CXSJ وCXS

CXSJ هو الإصدار المضغوط للغاية والمحدث من CXS، والذي تم تحسينه خصيصًا لسيناريوهات التشغيل الآلي للمساحات الضيقة

دليل الاختيار السريع

1. اختيار نوع المحمل والقضيب: اختر CXSJM للبيئات ذات الأحمال الثقيلة والمتربة المقاومة للتآكل؛ حدد CXSJL للحصول على حركة ترددية سلسة ومتكررة عالية السرعة؛ اعتماد CXSJWM/CXSJWL لإخراج القضيب المزدوج والتشغيل المتزامن الثنائي.

2. اختيار الإصدار النموذجي: تفضل CXSJ للمساحة المدمجة للغاية ومتطلبات الأنابيب المحورية؛ اختر CXS القياسي إذا كان هناك حاجة إلى حاجز هواء أو مقاومة قوية للصدمات.

3. اختيار التكوين المغناطيسي: حدد لاحقة Z لاكتشاف الموضع باستخدام المفاتيح المغناطيسية؛ حذف Z للسيناريوهات غير المغناطيسية والحساسة للتدخل المغناطيسي.

4. اختيار التجويف والسكتة الدماغية: تحديد حجم التجويف بناءً على الحمل الفعلي وطلب الدفع؛ نطاق الشوط القياسي هو 5 ~ 100 مم (الحد الأقصى للسكتة الدماغية: 100 مم).

ملخص جملة واحدة

     تتميز الأسطوانة المزدوجة فائقة الصغر من سلسلة SOLH CXSJ بقوة دفع عالية وقضيب مزدوج بمكبس مزدوج، ودقة دوران تبلغ ±0.1 درجة صفر، وحجم محسّن فائق النحافة، وتركيب مرن بأربعة اتجاهات، مما يجعلها الحل الهوائي الأمثل للالتقاط والوضع عالي الدقة، وتحديد المواقع والضغط الخفيف في المعدات الآلية المحصورة للغاية.
